Instalar a placa riser PCIe

Siga as instruções nesta seção para instalar a placa riser PCIe.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
Para obter mais detalhes sobre os diferentes tipos de placa riser, consulte Vista traseira.
Dependendo da configuração, siga os procedimentos correspondentes abaixo para o procedimento de instalação adequado.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Instalar a placa riser PCIe 3​

Procedimento

  1. Se for necessário, instale os adaptadores PCIe. Consulte Instalar um adaptador PCIe.
  2. Se um preenchimento da placa riser PCIe tiver sido instalado, remova-o.
  3. Instale a placa riser PCIe 3.

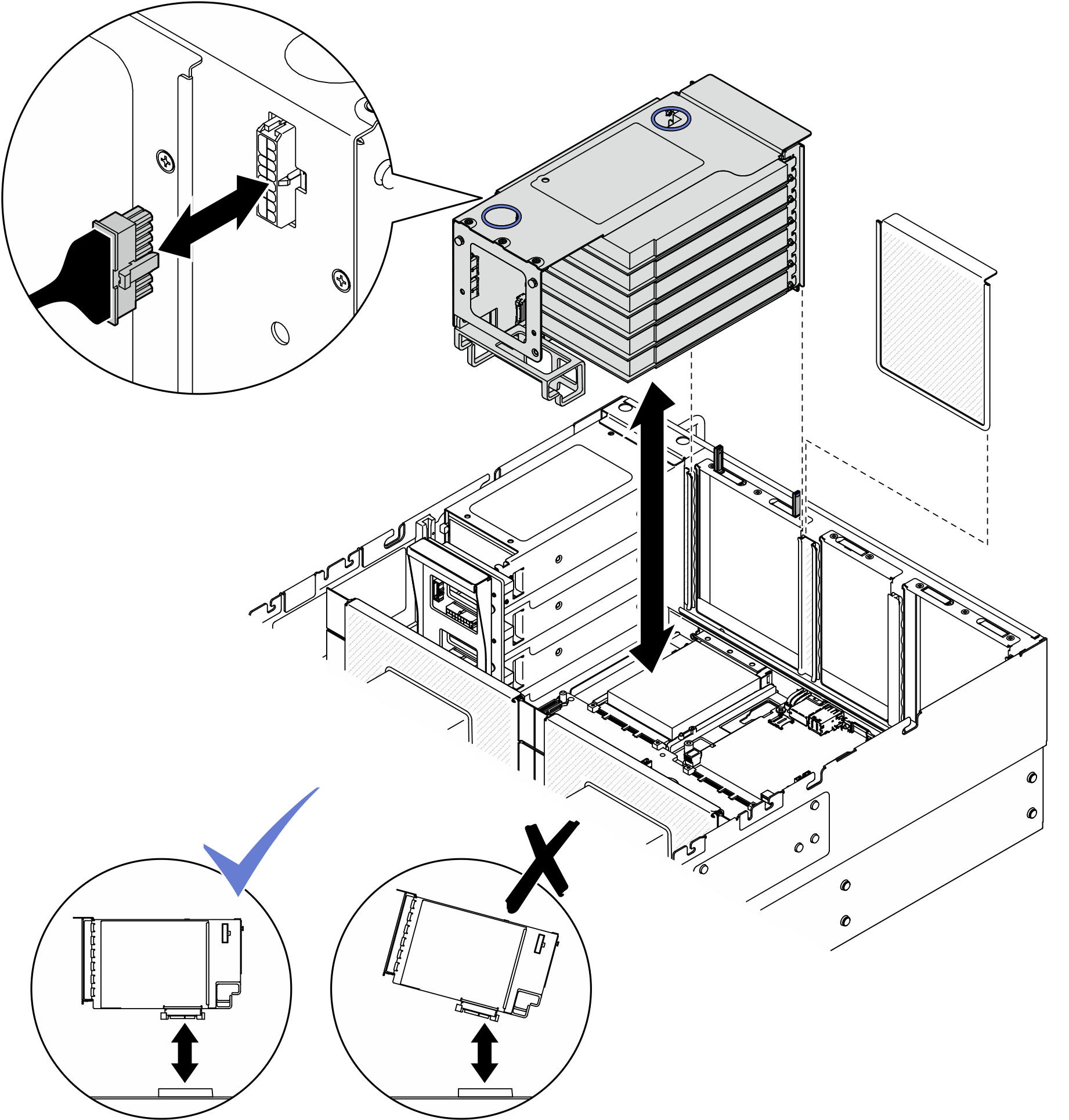

    Figura 1. Instalando a placa riser PCIe 3
    Installing PCIe riser 3
    1. Conecte todos os cabos internos nos adaptadores PCIe.

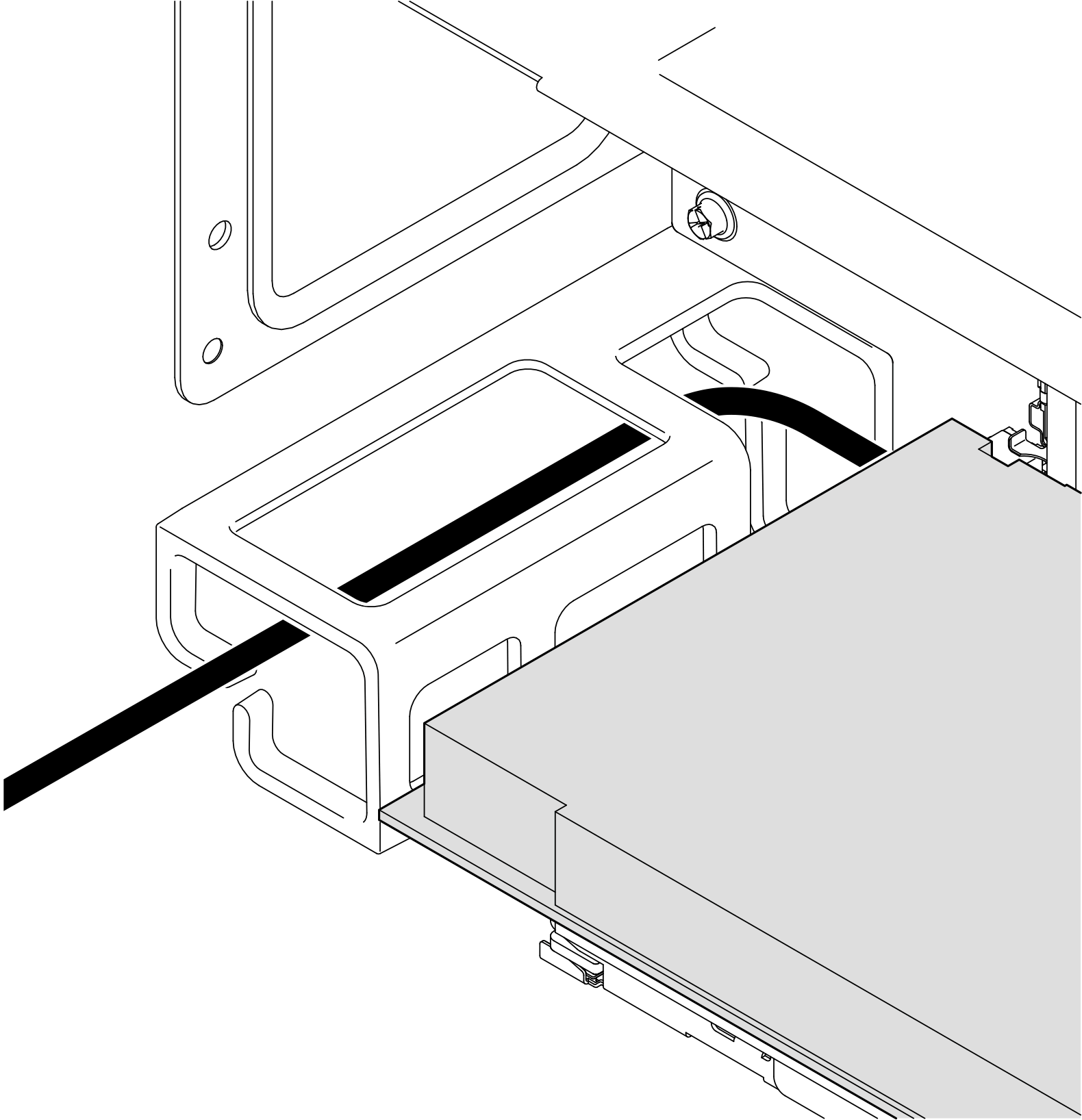

    2. Para a placa riser FH de seis slots, passe todos os cabos internos pelo retentor, conforme mostrado abaixo.

      Cabos da placa riser 3 para o conjunto da placa-mãe

      RAID/HBA para o backplane 2 ou 5


      RAID/HBA to flash power module, backplane 2 or 5

      RAID/HBA para o módulo de energia flash 1, 2, 3 ou 4

      RAID/HBA para o backplane 1, 3, 4 ou 6


      RAID/HBA to backplane 1, 3, 4, or 6
    3. Alinhe e instale a placa riser PCIe até que ela fique firmemente na parte superior dos suportes; em seguida, conecte o cabo de alimentação à placa riser PCIe.
    4. Conecte os cabos do conjunto da placa riser PCIe 3 ao conjunto da placa-mãe, aos backplanes e aos módulos de energia flash (se necessário). Consulte Roteamento de cabos internos para obter mais informações sobre o roteamento de cabos internos.

Instalar a placa riser PCIe 1​

Procedimento

  1. Se for necessário, instale os adaptadores PCIe. Consulte Instalar um adaptador PCIe.
  2. Se um preenchimento da placa riser PCIe tiver sido instalado, remova-o.
  3. Instale a placa riser PCIe 1.

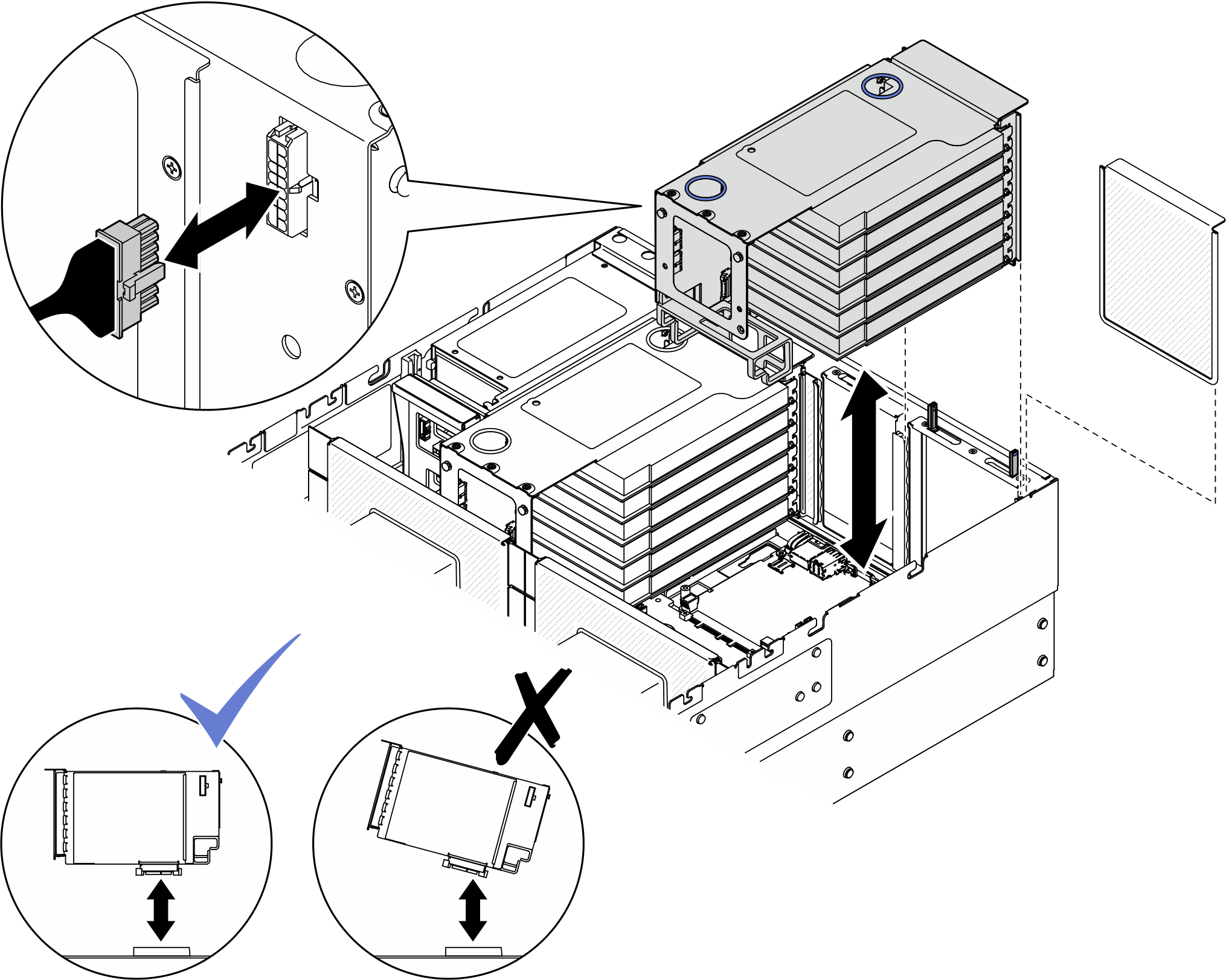

    Figura 2. Instalando a placa riser PCIe 1
    Installing PCIe riser 1
    1. Conecte todos os cabos internos nos adaptadores PCIe.

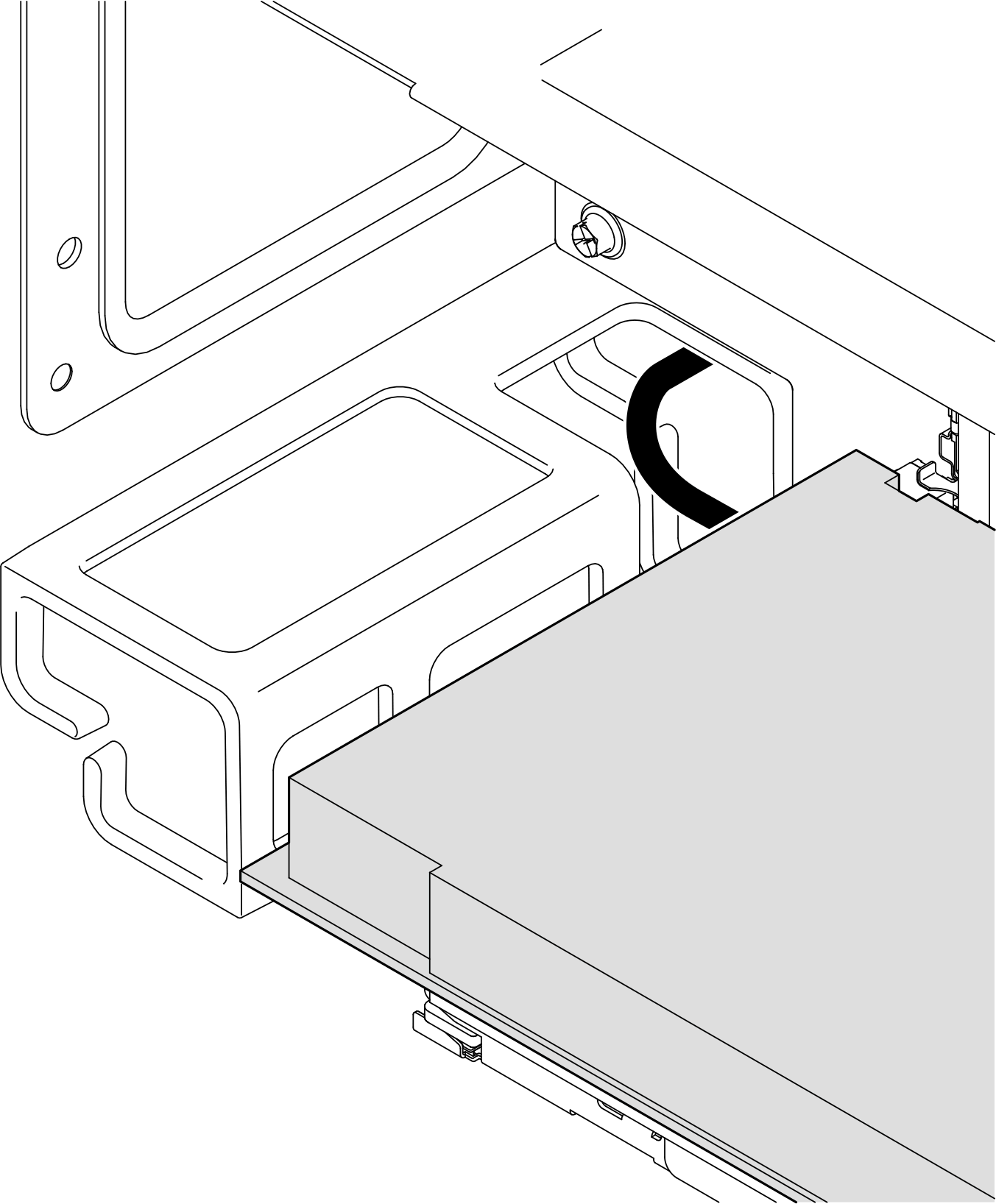

    2. Para a placa riser FH de seis slots, passe todos os cabos internos pelo retentor, conforme mostrado abaixo.

      RAID/HBA para o módulo de energia flash 1 ou 2

      RAID/HBA para o backplane 1, 3, 4 ou 6


      RAID/HBA to backplane 1, 3, 4, or 6

      Cabos da placa riser 1 para o conjunto da placa-mãe

      RAID/HBA para o módulo de energia flash 3 ou 4

      RAID/HBA para o backplane 2 ou 5


      RAID/HBA to flash power module, backplane 2 or 5
    3. Alinhe e instale a placa riser PCIe até que ela fique firmemente na parte superior dos suportes; em seguida, conecte o cabo de alimentação à placa riser PCIe.
    4. Conecte os cabos do conjunto da placa riser PCIe 1 ao conjunto da placa-mãe, aos backplanes e aos módulos de energia flash (se necessário). Consulte Roteamento de cabos internos para obter mais informações sobre o roteamento de cabos internos.

Instalar a placa riser PCIe 2​

Procedimento

  1. Se for necessário, instale os adaptadores PCIe. Consulte Instalar um adaptador PCIe.
  2. Se um preenchimento da placa riser PCIe tiver sido instalado, remova-o.
  3. Instale a placa riser PCIe 2.

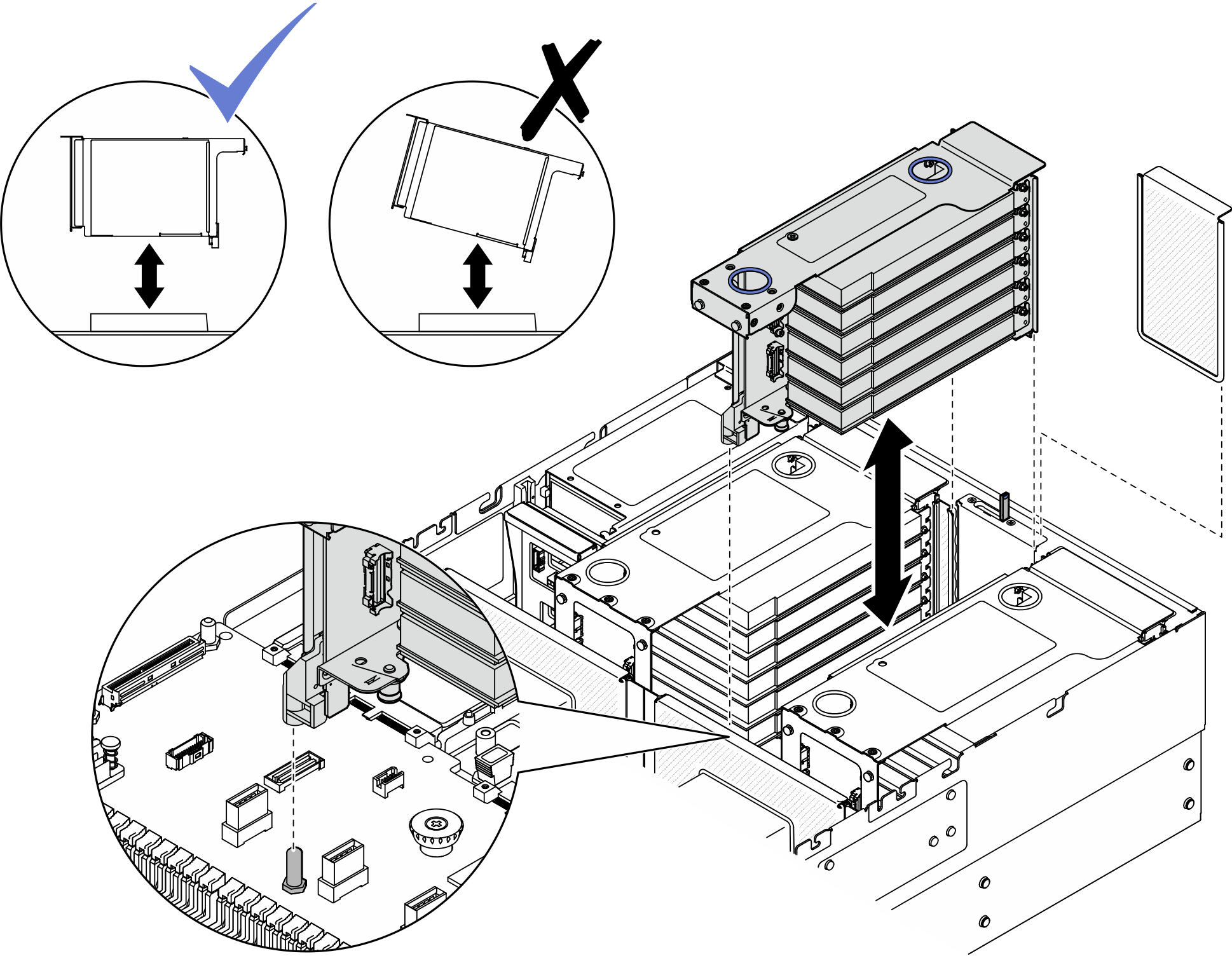

    Figura 3. Instalando a placa riser PCIe 2
    Installing PCIe riser 2
    1. Conecte todos os cabos internos nos adaptadores PCIe.
    2. Alinhe e instale a placa riser PCIe até que fique firmemente na parte superior do suporte.
    3. Conecte os cabos do conjunto da placa riser PCIe 2 ao conjunto da placa-mãe, aos backplanes e aos módulos de energia flash (se necessário). Consulte Roteamento de cabos internos para obter mais informações sobre o roteamento de cabos internos.

Depois de concluir

  1. Reinstale a barra transversal. Consulte Instalar a barra transversal.

  2. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.

  3. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  4. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
