ติดตั้งตัวยก PCIe

ขั้นตอน

1. หากจำเป็น ให้ติดตั้งอะแดปเตอร์ PCIe โปรดดู ติดตั้งอะแดปเตอร์ PCIe
2. หากมีแผงครอบตัวยก PCIe ติดตั้งอยู่ ให้ถอดออก
3. ติดตั้งตัวยก PCIe 3

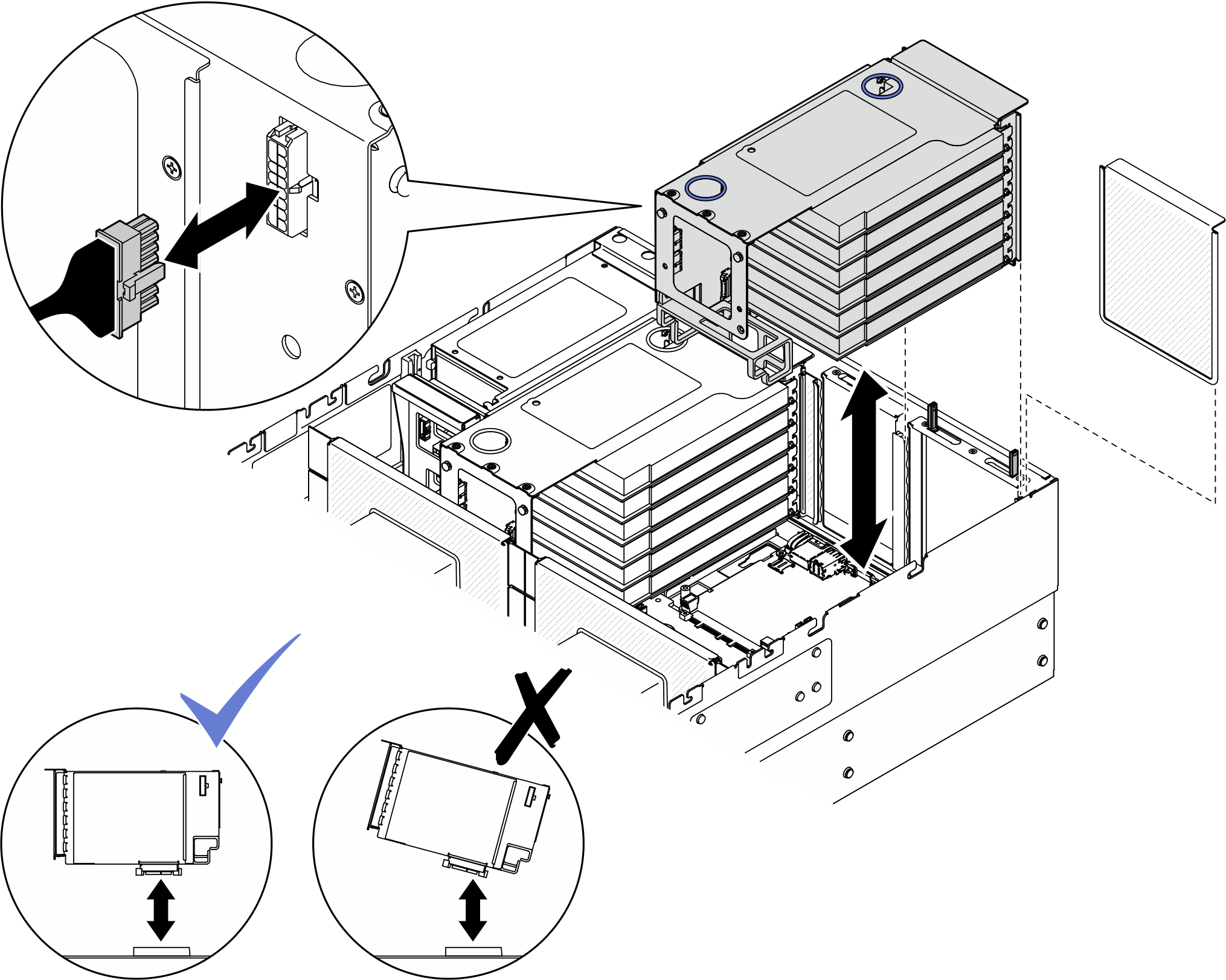

   รูปที่ 1. การติดตั้งตัวยก PCIe 3


   1. เชื่อมต่อสายภายในทั้งหมดไปยังอะแดปเตอร์ PCIe

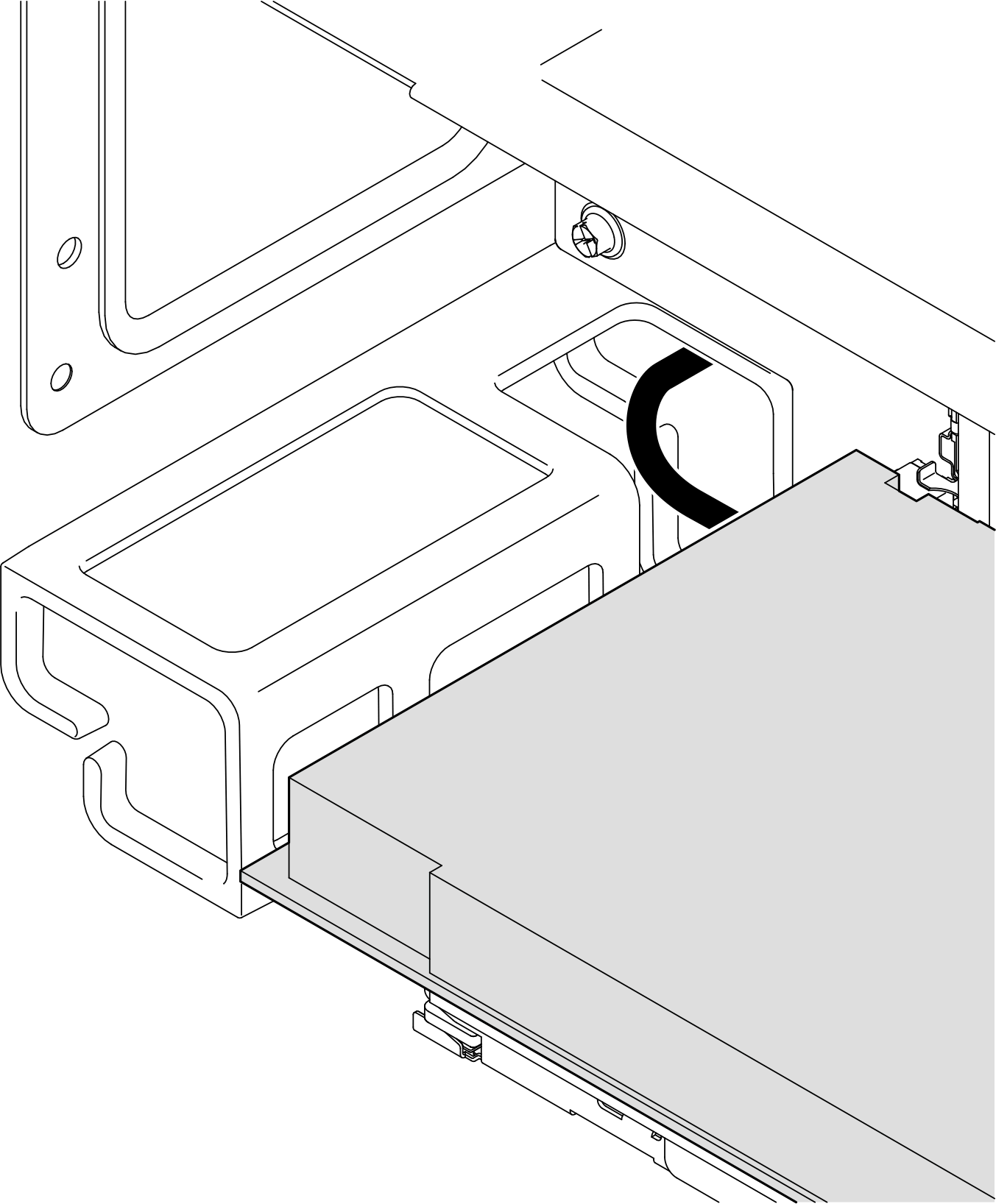

   2. สำหรับตัวยก FH หกช่องเสียบ ให้เดินสายภายในทั้งหมดผ่านตัวยึดสายตามที่แสดงด้านล่าง

      สายตัวยก 3 ไปยังส่วนประกอบแผงระบบ RAID/HBA ไปยังแบ็คเพลน 2 หรือ 5

      RAID/HBA ไปยังโมดูลพลังงานแบบแฟลช 1, 2, 3 หรือ 4 RAID/HBA ไปยังแบ็คเพลน 1, 3, 4 หรือ 6

   3. จัดตำแหน่งและติดตั้งตัวยก PCIe จนกระทั่งเข้าที่ทางด้านบนขาตั้ง จากนั้นเชื่อมสายไฟเข้ากับตัวยก PCIe
   4. เชื่อมต่อสายส่วนประกอบตัวยก PCIe 3 เข้ากับส่วนประกอบแผงระบบ แบ็คเพลน และโมดูลพลังงานแบบแฟลช (หากจำเป็น) ดู การเดินสายภายใน สำหรับข้อมูลเกี่ยวกับการเดินสายภายใน

ขั้นตอน

1. หากจำเป็น ให้ติดตั้งอะแดปเตอร์ PCIe โปรดดู ติดตั้งอะแดปเตอร์ PCIe
2. หากมีแผงครอบตัวยก PCIe ติดตั้งอยู่ ให้ถอดออก
3. ติดตั้งตัวยก PCIe 1

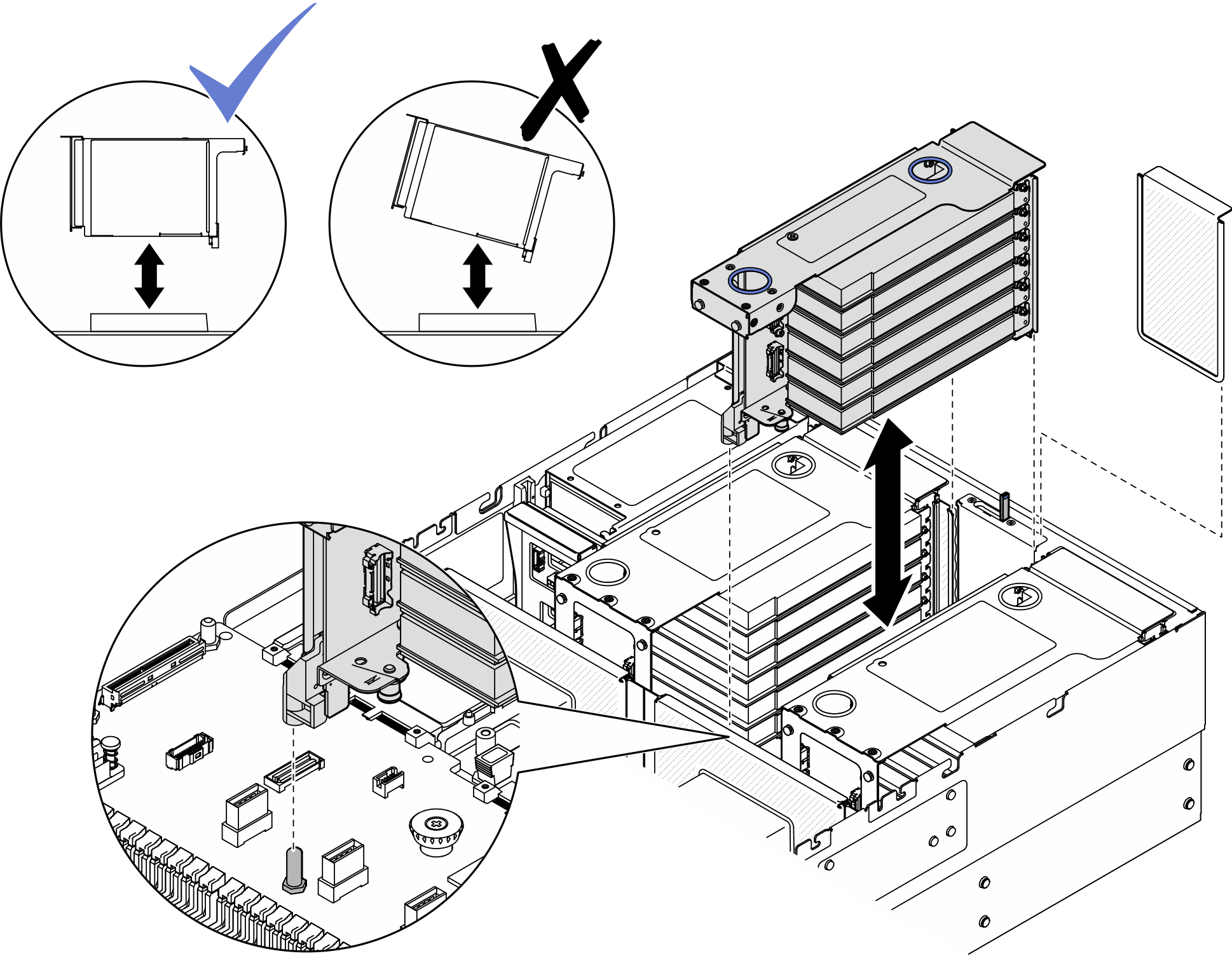

   รูปที่ 2. การติดตั้งตัวยก PCIe 1


   1. เชื่อมต่อสายภายในทั้งหมดไปยังอะแดปเตอร์ PCIe

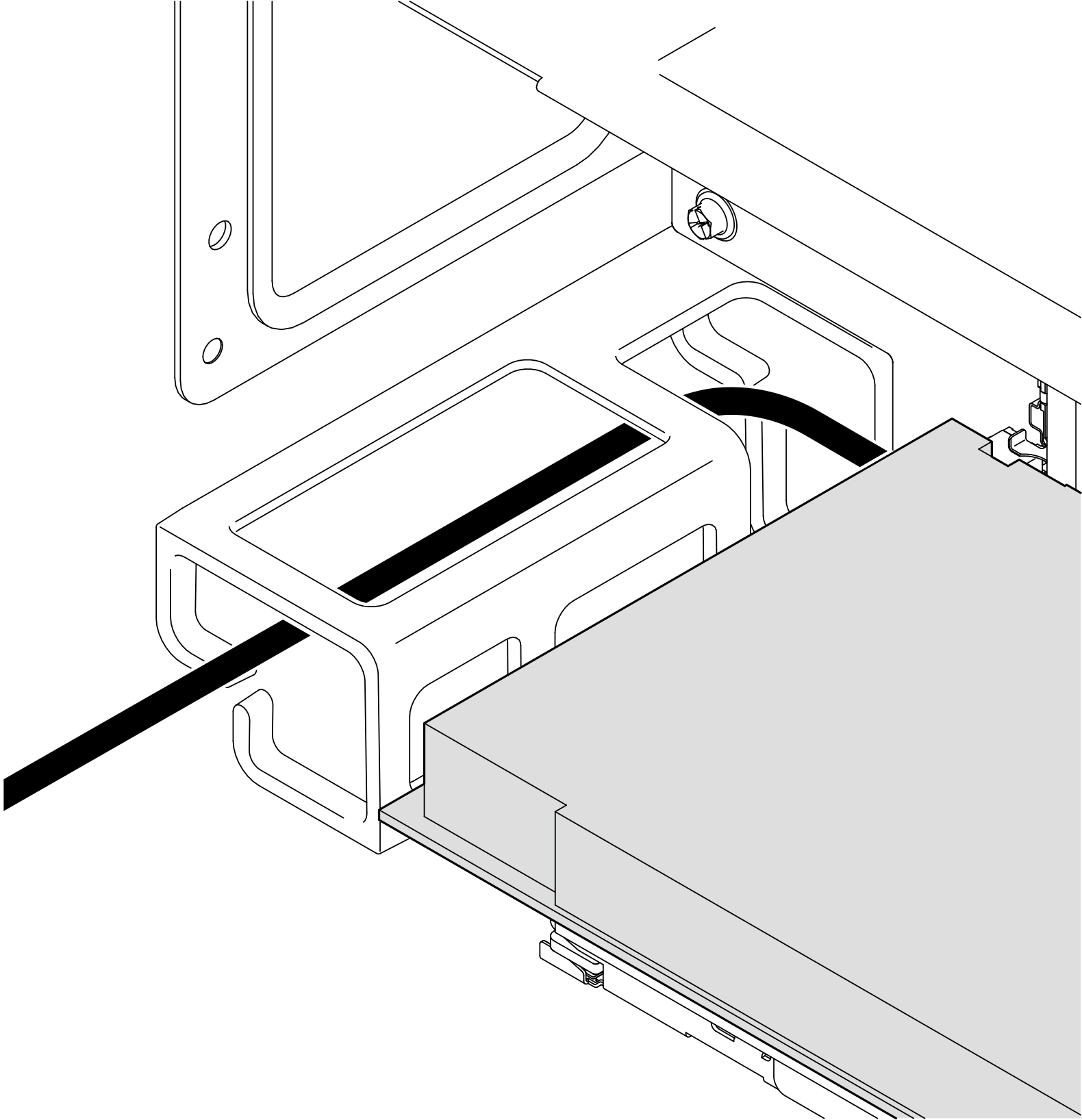

   2. สำหรับตัวยก FH หกช่องเสียบ ให้เดินสายภายในทั้งหมดผ่านตัวยึดสายตามที่แสดงด้านล่าง

      RAID/HBA ไปยังโมดูลพลังงานแบบแฟลช 1 หรือ 2 RAID/HBA ไปยังแบ็คเพลน 1, 3, 4 หรือ 6

      สายตัวยก 1 ไปยังส่วนประกอบแผงระบบ RAID/HBA ไปยังโมดูลพลังงานแบบแฟลช 3 หรือ 4 RAID/HBA ไปยังแบ็คเพลน 2 หรือ 5

   3. จัดตำแหน่งและติดตั้งตัวยก PCIe จนกระทั่งเข้าที่ทางด้านบนขาตั้ง จากนั้นเชื่อมสายไฟเข้ากับตัวยก PCIe
   4. เชื่อมต่อสายส่วนประกอบตัวยก PCIe 1 เข้ากับส่วนประกอบแผงระบบ แบ็คเพลน และโมดูลพลังงานแบบแฟลช (หากจำเป็น) ดู การเดินสายภายใน สำหรับข้อมูลเกี่ยวกับการเดินสายภายใน

ขั้นตอน

1. หากจำเป็น ให้ติดตั้งอะแดปเตอร์ PCIe โปรดดู ติดตั้งอะแดปเตอร์ PCIe
2. หากมีแผงครอบตัวยก PCIe ติดตั้งอยู่ ให้ถอดออก
3. ติดตั้งตัวยก PCIe 2

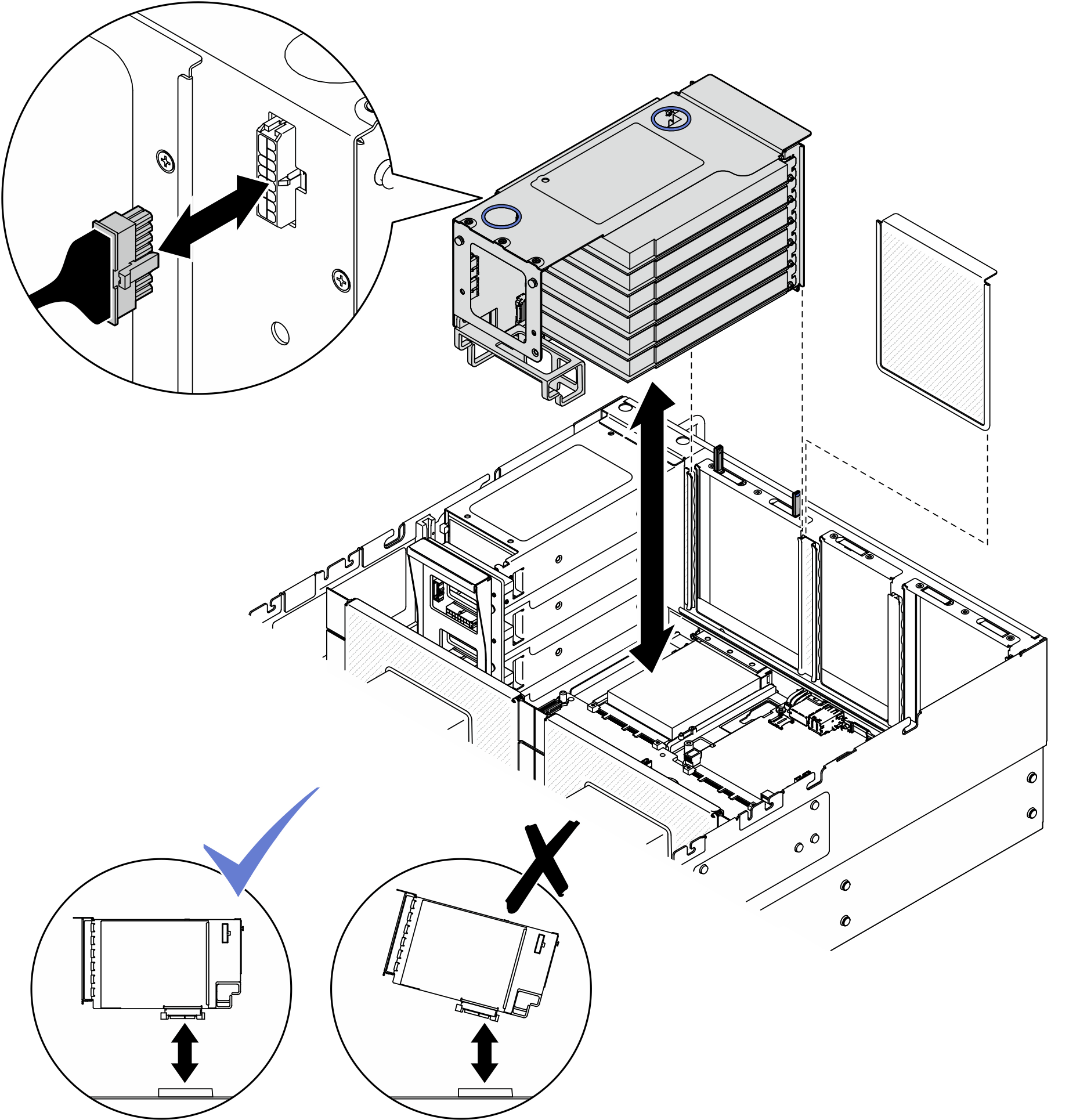

   รูปที่ 3. การติดตั้งตัวยก PCIe 2


   1. เชื่อมต่อสายภายในทั้งหมดไปยังอะแดปเตอร์ PCIe
   2. จัดแนวและติดตั้งตัวยก PCIe จนกว่าจะยึดเข้าที่ที่ด้านบนของขาตั้ง
   3. เชื่อมต่อสายส่วนประกอบตัวยก PCIe 2 เข้ากับส่วนประกอบแผงระบบ แบ็คเพลน และโมดูลพลังงานแบบแฟลช (หากจำเป็น) ดู การเดินสายภายใน สำหรับข้อมูลเกี่ยวกับการเดินสายภายใน
