ถอดอะแดปเตอร์ PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดอะแดปเตอร์ PCIe

เกี่ยวกับงานนี้

S002
disconnect all power
ข้อควรระวัง
ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
ข้อควรสนใจ

  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

หมายเหตุ
ปฏิบัติตามขั้นตอนที่สอดคล้องกันด้านล่างเพื่อดูขั้นตอนการถอดที่เหมาะสม ทั้งนี้ขึ้นอยู่กับการกําหนดค่า

ถอดอะแดปเตอร์ PCIe ออกจากตัวยก FH แบบสองช่องเสียบ​

ขั้นตอน

  1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
  2. ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
  3. ถอดฝาครอบด้านบนด้านหลัง ดูถอดฝาครอบด้านบนข้างหลัง
  4. ถอดครอสบาร์ ดูถอดครอสบาร์
  5. ถอดตัวยก PCIe ที่ติดตั้งอะแดปเตอร์ PCIe โปรดดู ถอดตัวยก PCIe
  6. ถอดอะแดปเตอร์ PCIe

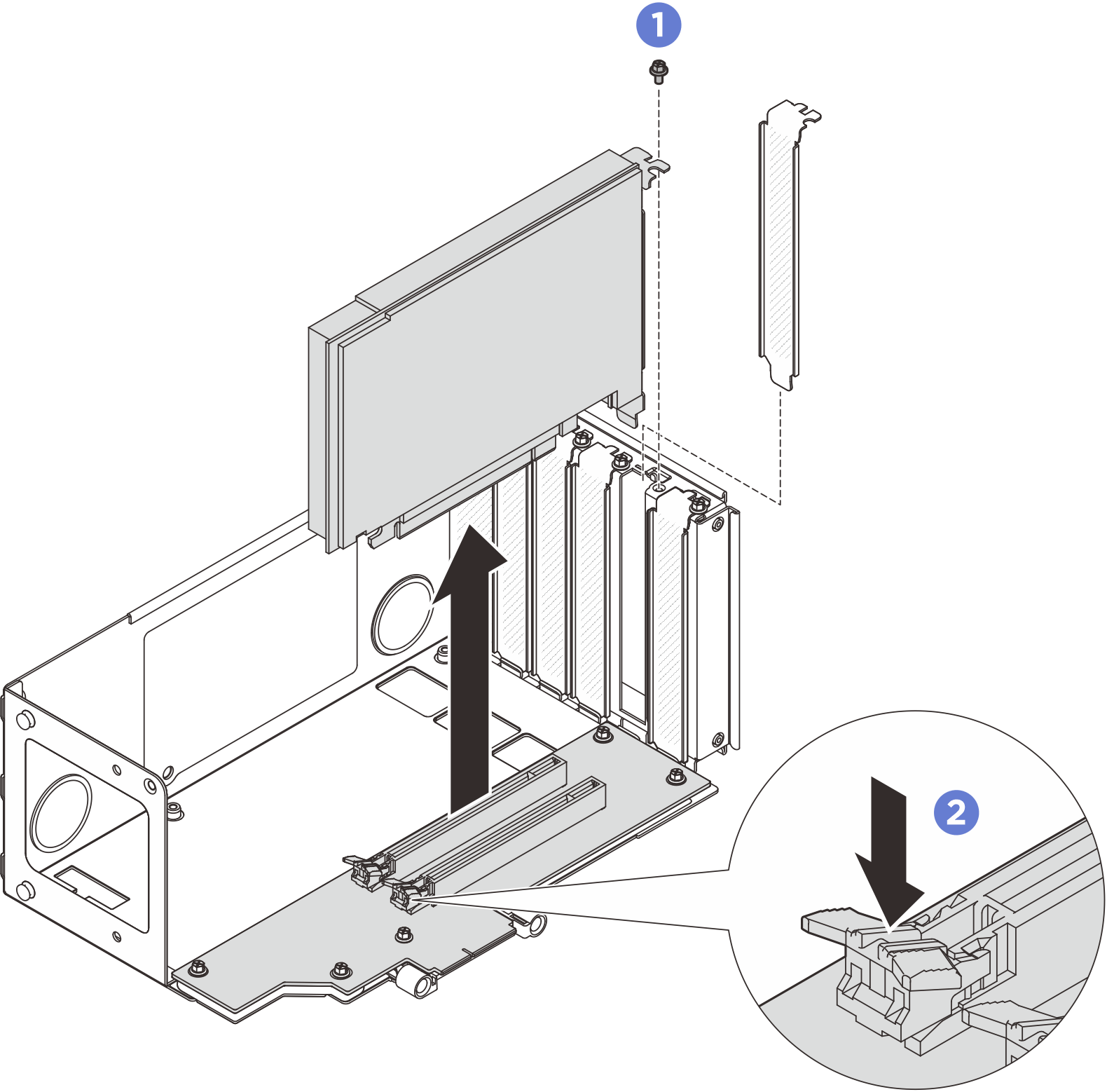

    รูปที่ 1. ถอดอะแดปเตอร์ PCIe ออกจากตัวยก

    Removing PCIe adapter from riser
    1. ถอดสกรูที่ยึดอะแดปเตอร์กับตัวยก PCIe
    2. กดสลักเพื่อปลดอะแดปเตอร์ออกจากตัวยก PCIe
    3. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe

ถอดอะแดปเตอร์ PCIe ออกจากตัวยก FH แบบหกช่องเสียบ​

ขั้นตอน

  1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
  2. ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
  3. ถอดฝาครอบด้านบนด้านหลัง ดูถอดฝาครอบด้านบนข้างหลัง
  4. ถอดครอสบาร์ ดูถอดครอสบาร์
  5. ถอดตัวยก PCIe ที่ติดตั้งอะแดปเตอร์ PCIe โปรดดู ถอดตัวยก PCIe
  6. ถอดอะแดปเตอร์ PCIe

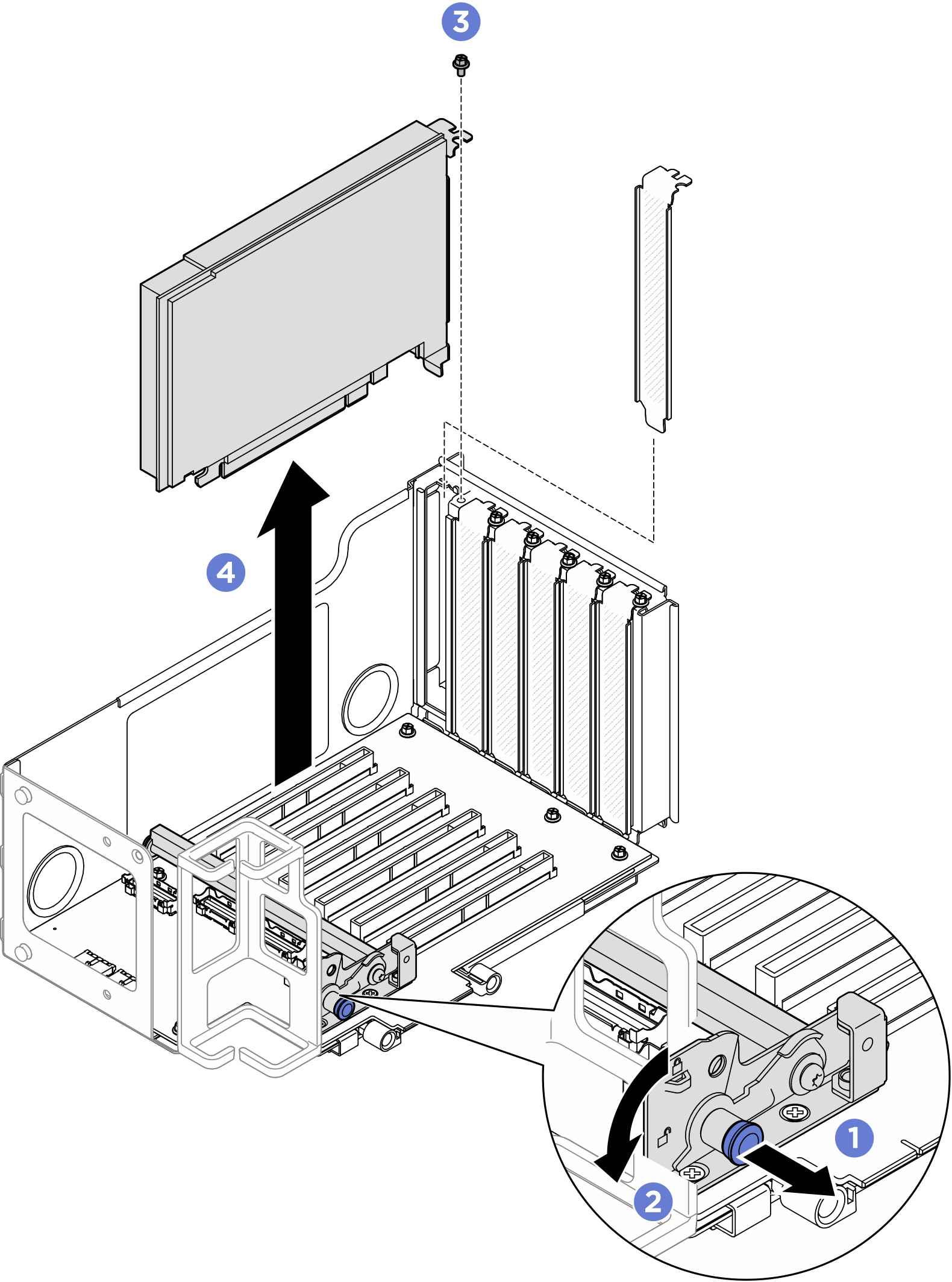

    รูปที่ 2. ถอดอะแดปเตอร์ PCIe ออกจากตัวยก

    Removing PCIe adapter from riser
    1. ดึงพลันเจอร์ที่ยึดตัวยึดอะแดปเตอร์ PCIe
    2. เปิดคลิปยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งปลดล็อค
    3. ถอดสกรูที่ยึดอะแดปเตอร์กับตัวยก PCIe
    4. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe

ถอดอะแดปเตอร์ PCIe ออกจากตัวยก HH แบบหกช่องเสียบ​

ขั้นตอน

  1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
  2. ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
  3. ถอดฝาครอบด้านบนด้านหลัง ดูถอดฝาครอบด้านบนข้างหลัง
  4. ถอดครอสบาร์ ดูถอดครอสบาร์
  5. ถอดตัวยก PCIe ที่ติดตั้งอะแดปเตอร์ PCIe โปรดดู ถอดตัวยก PCIe
  6. ถอดอะแดปเตอร์ PCIe

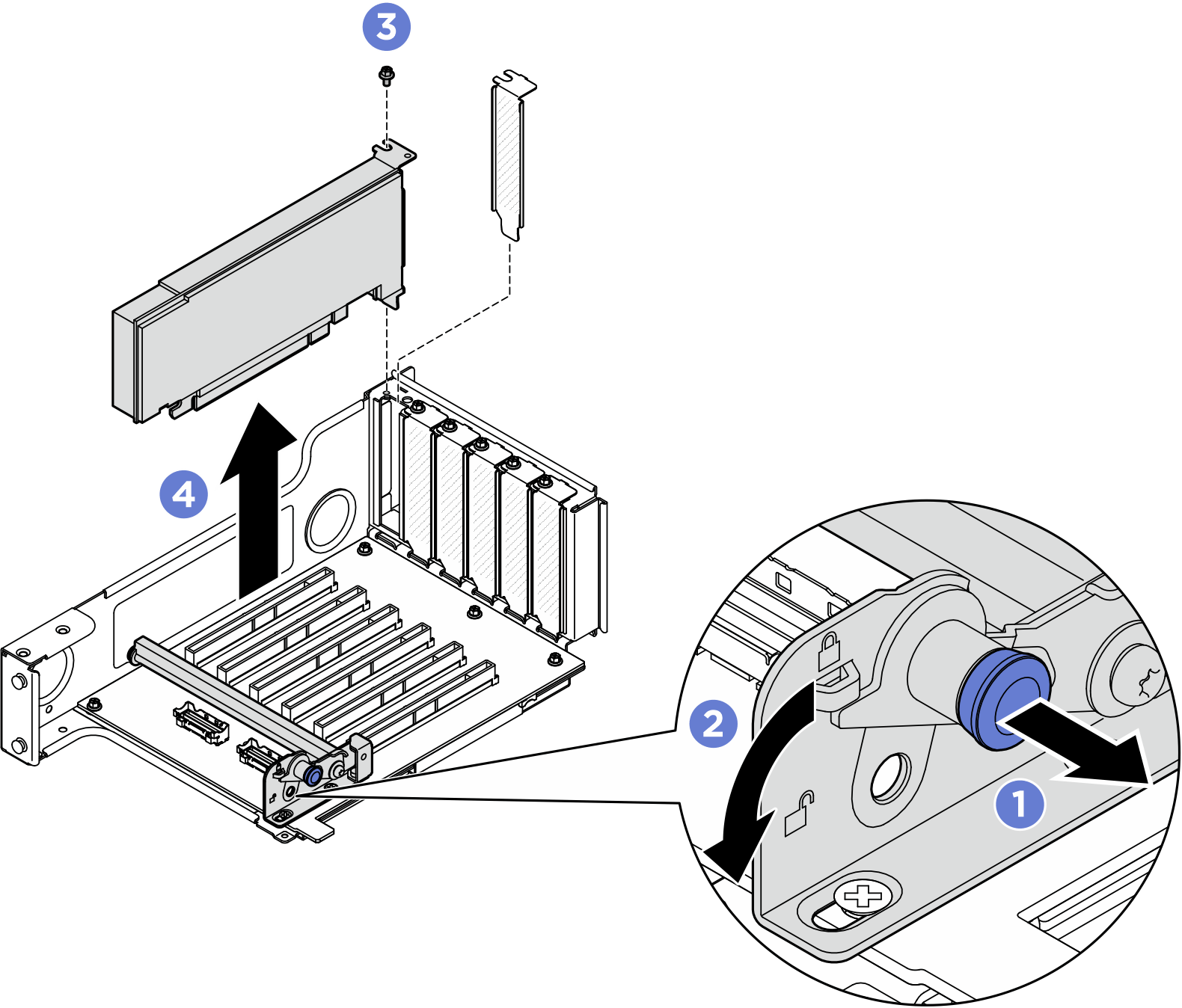

    รูปที่ 3. ถอดอะแดปเตอร์ PCIe ออกจากตัวยก

    Removing PCIe adapter from riser
    1. ดึงพลันเจอร์ที่ยึดตัวยึดอะแดปเตอร์ PCIe
    2. เปิดคลิปยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งปลดล็อค
    3. ถอดสกรูที่ยึดอะแดปเตอร์กับตัวยก PCIe
    4. จับที่ขอบของอะแดปเตอร์ PCIe และค่อยๆ ดึงออกจากช่องเสียบ PCIe

หลังจากดำเนินการเสร็จ

  1. ติดตั้งชิ้นส่วนที่เปลี่ยนทดแทนหรือแผงครอบ ดูติดตั้งอะแดปเตอร์ PCIe

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
