卸下 PCIe 适配器

按照本节中的说明卸下 PCIe 适配器。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

注
根据配置，按照以下相应的过程进行正确拆卸。

从双插槽 FH 转接件上卸下 PCIe 适配器​

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 卸下横杆。请参阅卸下横杆。
  5. 卸下装有该 PCIe 适配器的 PCIe 转接件。请参阅卸下 PCIe 转接件。
  6. 卸下 PCIe 适配器。
    图 1. 从转接件上卸下 PCIe 适配器

    Removing PCIe adapter from riser
    1. 卸下用于将适配器固定到 PCIe 转接件上的螺钉。
    2. 按滑锁，将适配器从 PCIe 转接件上松开。
    3. 抓住 PCIe 适配器的边缘，小心地将其从 PCIe 插槽中取出。

从六插槽 FH 转接件上卸下 PCIe 适配器​

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 卸下横杆。请参阅卸下横杆。
  5. 卸下装有该 PCIe 适配器的 PCIe 转接件。请参阅卸下 PCIe 转接件。
  6. 卸下 PCIe 适配器。

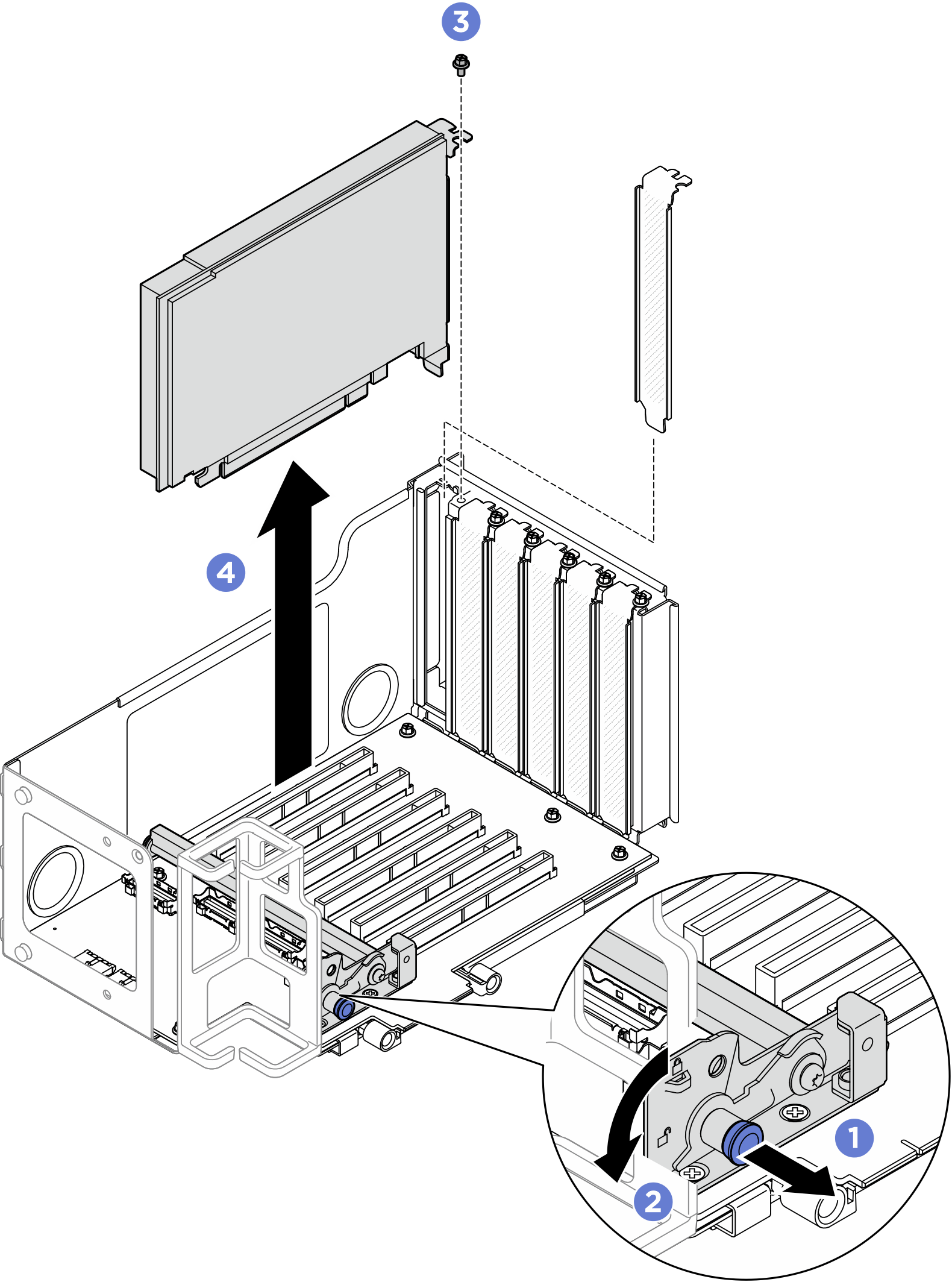

    图 2. 从转接件上卸下 PCIe 适配器

    Removing PCIe adapter from riser
    1. 拉动固定 PCIe 适配器固定器的柱塞。
    2. 将 PCIe 适配器固定夹打开到解锁位置。
    3. 卸下用于将适配器固定到 PCIe 转接件上的螺钉。
    4. 抓住 PCIe 适配器的边缘，小心地将其从 PCIe 插槽中取出。

从六插槽 HH 转接件上卸下 PCIe 适配器​

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 卸下横杆。请参阅卸下横杆。
  5. 卸下装有该 PCIe 适配器的 PCIe 转接件。请参阅卸下 PCIe 转接件。
  6. 卸下 PCIe 适配器。

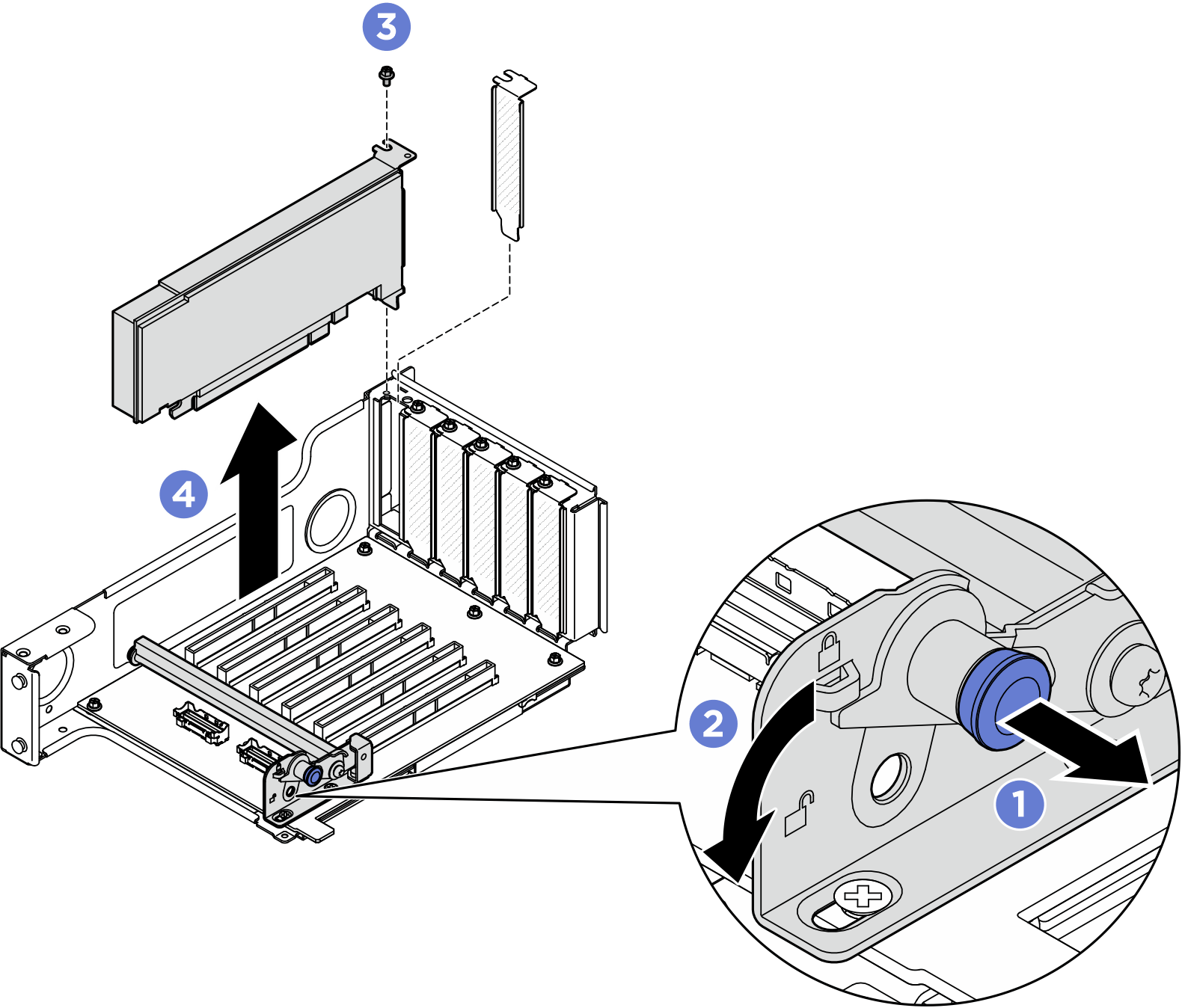

    图 3. 从转接件上卸下 PCIe 适配器

    Removing PCIe adapter from riser
    1. 拉动固定 PCIe 适配器固定器的柱塞。
    2. 将 PCIe 适配器固定夹打开到解锁位置。
    3. 卸下用于将适配器固定到 PCIe 转接件上的螺钉。
    4. 抓住 PCIe 适配器的边缘，小心地将其从 PCIe 插槽中取出。

完成之后

  1. 安装替换单元或填充件。请参阅安装 PCIe 适配器。

  2. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
