Снятие адаптера PCIe

Следуйте инструкциям в этом разделе, чтобы снять адаптер PCIe.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.
Выберите в списке ниже инструкции по снятию, соответствующие вашей конфигурации, и следуйте им.

Снятие адаптера PCIe с платы-адаптера Riser максимальной высоты с двумя гнездами​

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  4. Снимите поперечную планку. См. раздел Снятие поперечной планки.
  5. Снимите плату-адаптер Riser PCIe, где установлен адаптер PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
  6. Снимите адаптер PCIe.

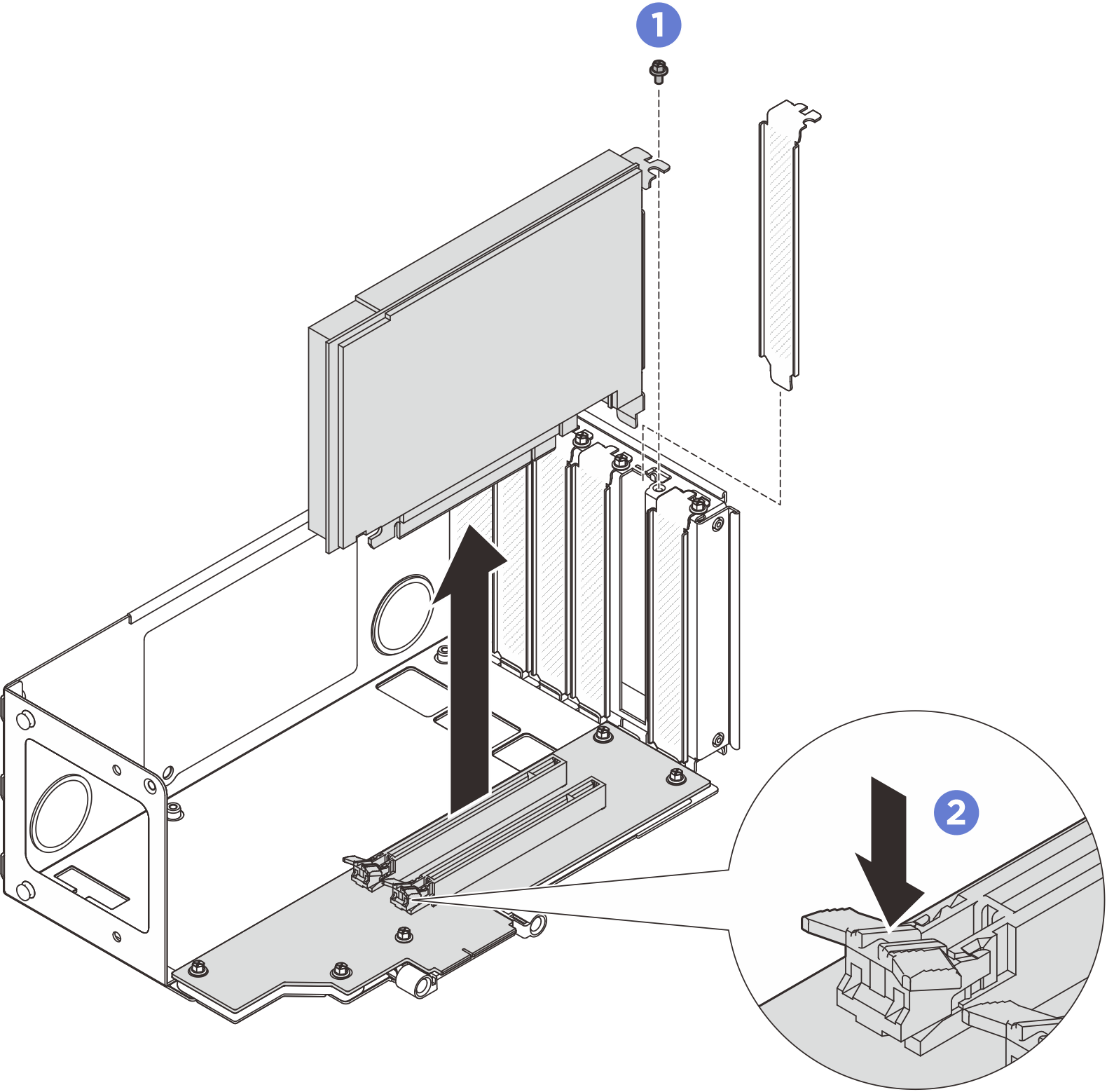

    Рис. 1. Снятие адаптера PCIe с платы-адаптера Riser

    Removing PCIe adapter from riser
    1. Отверните винт, которым адаптер крепится к плате-адаптеру Riser PCIe.
    2. Нажмите на защелку, чтобы отсоединить адаптер от платы-адаптера Riser PCIe.
    3. Возьмите адаптер PCIe за края и аккуратно извлеките его из гнезда PCIe.

Снятие адаптера PCIe с платы-адаптера Riser максимальной высоты с шестью гнездами​

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  4. Снимите поперечную планку. См. раздел Снятие поперечной планки.
  5. Снимите плату-адаптер Riser PCIe, где установлен адаптер PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
  6. Снимите адаптер PCIe.

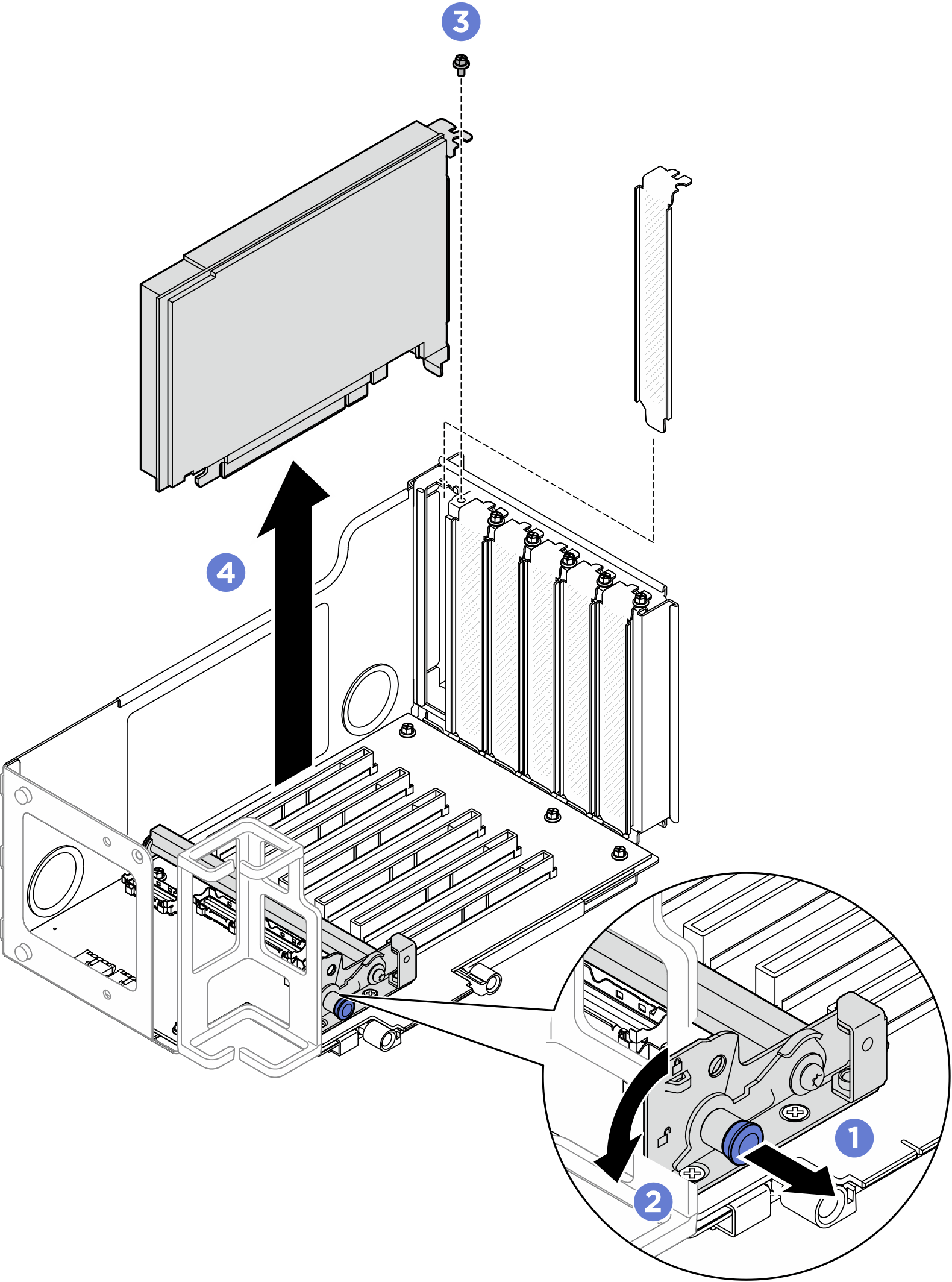

    Рис. 2. Снятие адаптера PCIe с платы-адаптера Riser

    Removing PCIe adapter from riser
    1. Потяните за рычаг, удерживающий на месте фиксирующую защелку адаптера PCIe.
    2. Откройте фиксатор адаптера PCIe, чтобы перевести его в положение, соответствующее разблокировке.
    3. Отверните винт, которым адаптер крепится к плате-адаптеру Riser PCIe.
    4. Возьмите адаптер PCIe за края и аккуратно извлеките его из гнезда PCIe.

Снятие адаптера PCIe с платы-адаптера Riser половинной высоты с шестью гнездами​

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  4. Снимите поперечную планку. См. раздел Снятие поперечной планки.
  5. Снимите плату-адаптер Riser PCIe, где установлен адаптер PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
  6. Снимите адаптер PCIe.

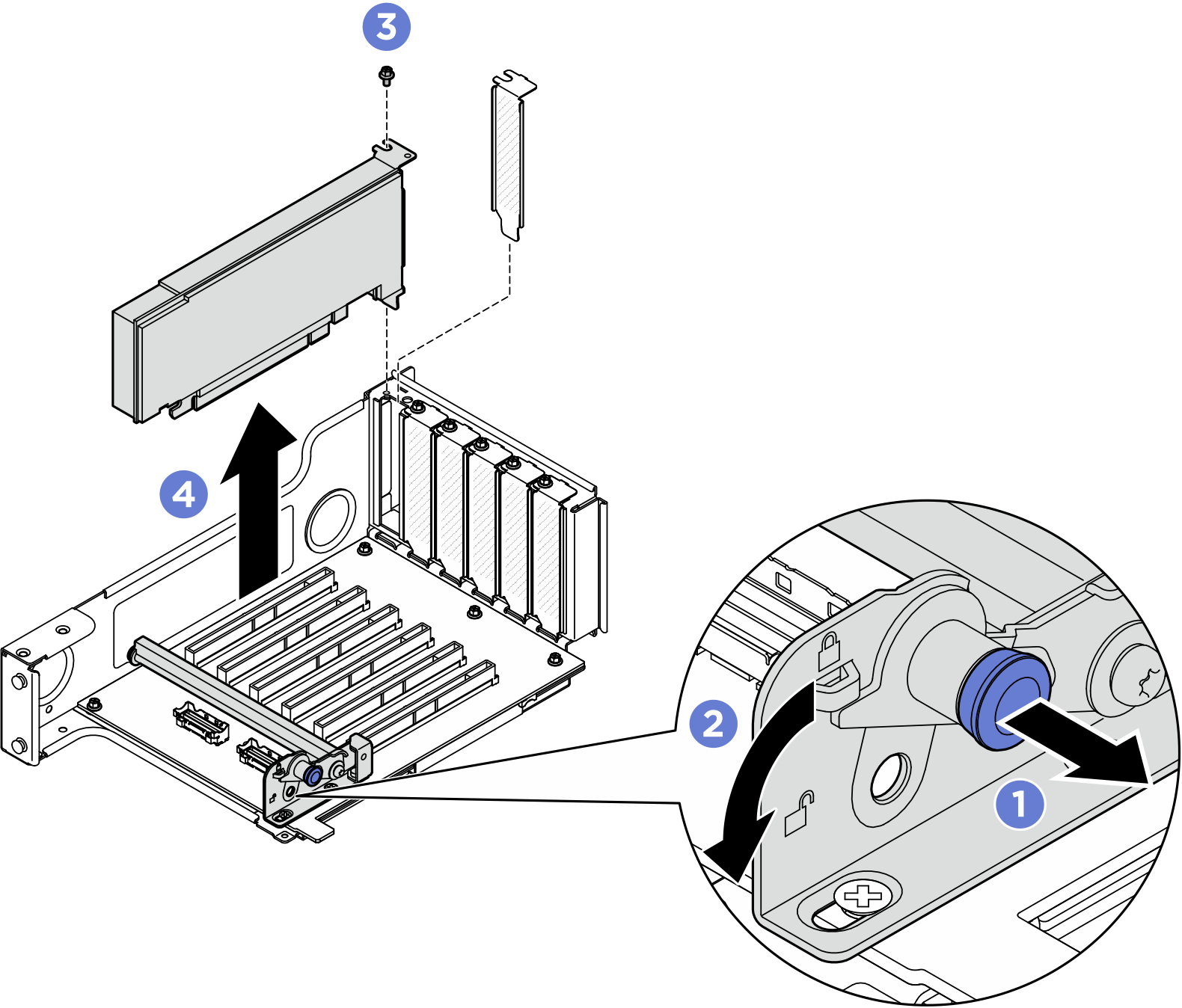

    Рис. 3. Снятие адаптера PCIe с платы-адаптера Riser

    Removing PCIe adapter from riser
    1. Потяните за рычаг, удерживающий на месте фиксирующую защелку адаптера PCIe.
    2. Откройте фиксатор адаптера PCIe, чтобы перевести его в положение, соответствующее разблокировке.
    3. Отверните винт, которым адаптер крепится к плате-адаптеру Riser PCIe.
    4. Возьмите адаптер PCIe за края и аккуратно извлеките его из гнезда PCIe.

После завершения

  1. Установите сменный модуль или заглушку. См. раздел Установка адаптера PCIe.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
