PCIe 어댑터 제거

이 섹션의 지침에 따라 PCIe 어댑터를 제거하십시오.

이 작업 정보

S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
주의

  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

주
적절한 제거 절차를 위해 구성에 따라 아래에서 해당하는 절차를 따르십시오.

2슬롯 FH 라이저에서 PCIe 어댑터 제거​

절차

  1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
  2. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
  3. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
  4. 크로스바를 제거하십시오. 크로스바 제거의 내용을 참조하십시오.
  5. PCIe 어댑터가 설치된 PCIe 라이저를 제거하십시오. PCIe 라이저 제거의 내용을 참조하십시오.
  6. PCIe 어댑터를 제거하십시오.

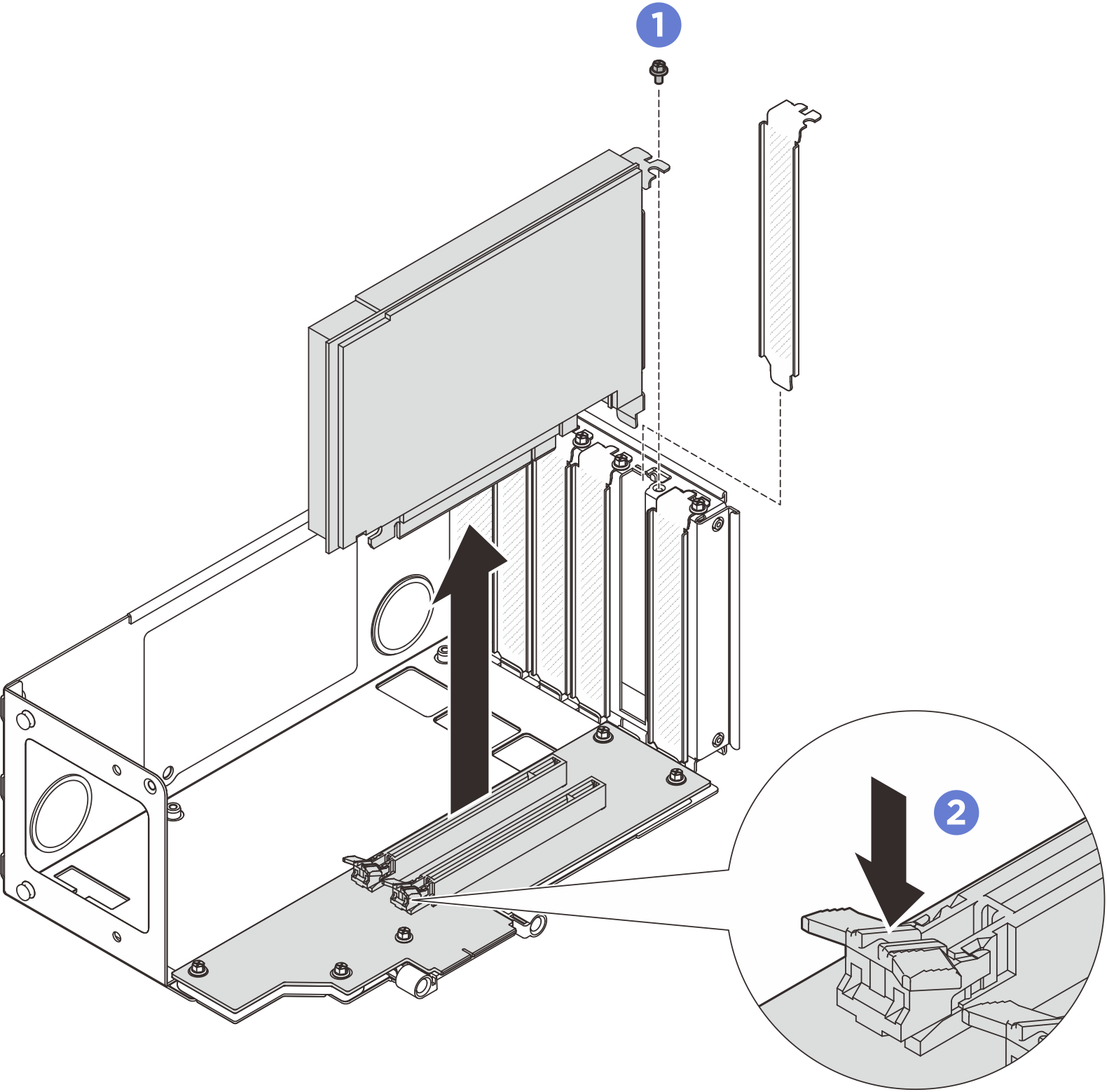

    그림 1. 라이저에서 PCIe 어댑터 제거

    Removing PCIe adapter from riser
    1. PCIe 라이저에 어댑터를 고정하는 나사를 제거하십시오.
    2. 래치를 눌러 PCIe 라이저에서 어댑터를 분리하십시오.
    3. PCIe 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.

6슬롯 FH 라이저에서 PCIe 어댑터 제거​

절차

  1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
  2. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
  3. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
  4. 크로스바를 제거하십시오. 크로스바 제거의 내용을 참조하십시오.
  5. PCIe 어댑터가 설치된 PCIe 라이저를 제거하십시오. PCIe 라이저 제거의 내용을 참조하십시오.
  6. PCIe 어댑터를 제거하십시오.

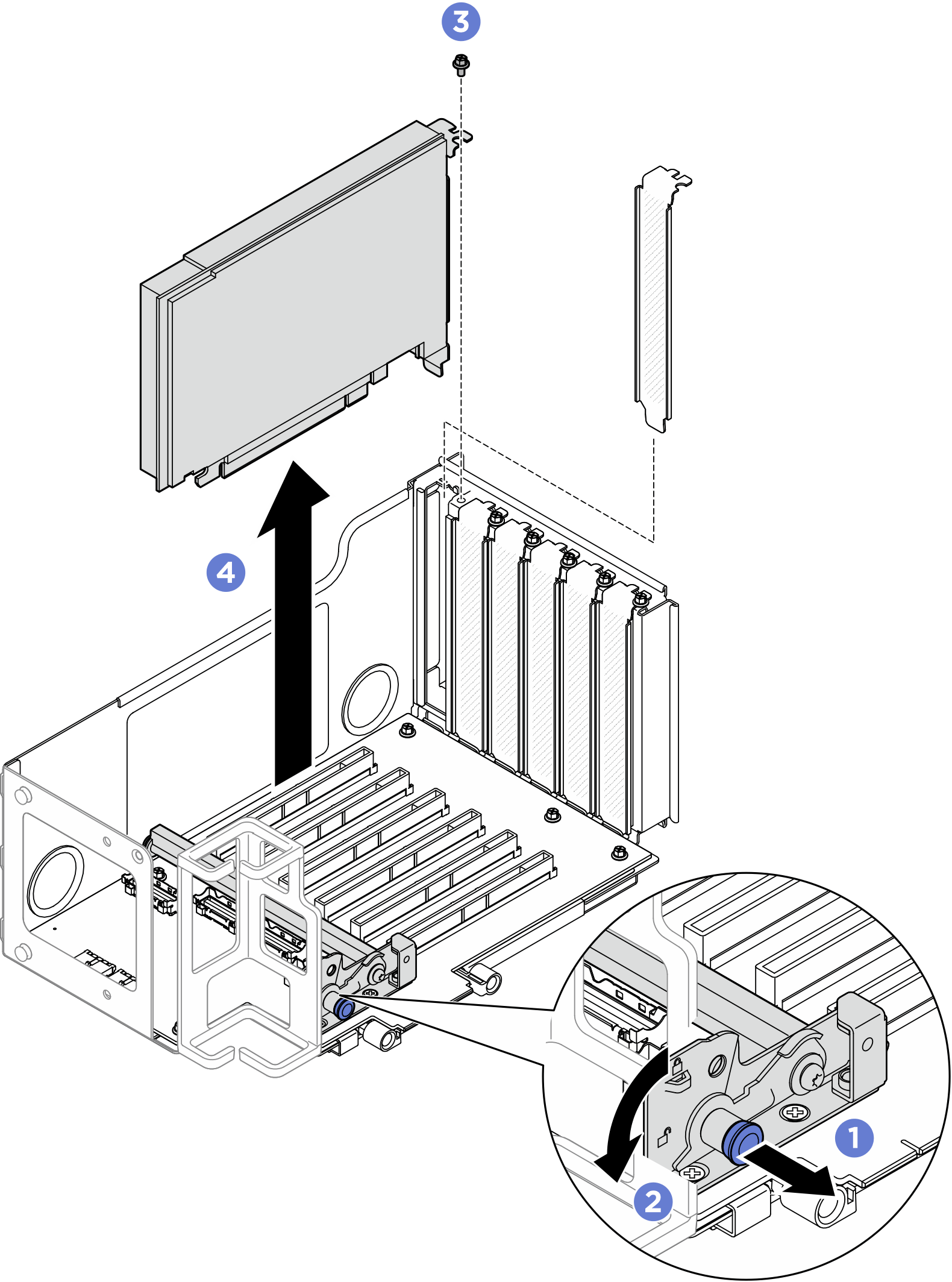

    그림 2. 라이저에서 PCIe 어댑터 제거

    Removing PCIe adapter from riser
    1. PCIe 어댑터 고정장치를 고정하는 플런저를 당기십시오.
    2. PCIe 어댑터 고정장치를 열림 위치로 여십시오.
    3. PCIe 라이저에 어댑터를 고정하는 나사를 제거하십시오.
    4. PCIe 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.

6슬롯 HH 라이저에서 PCIe 어댑터 제거​

절차

  1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
  2. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
  3. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
  4. 크로스바를 제거하십시오. 크로스바 제거의 내용을 참조하십시오.
  5. PCIe 어댑터가 설치된 PCIe 라이저를 제거하십시오. PCIe 라이저 제거의 내용을 참조하십시오.
  6. PCIe 어댑터를 제거하십시오.

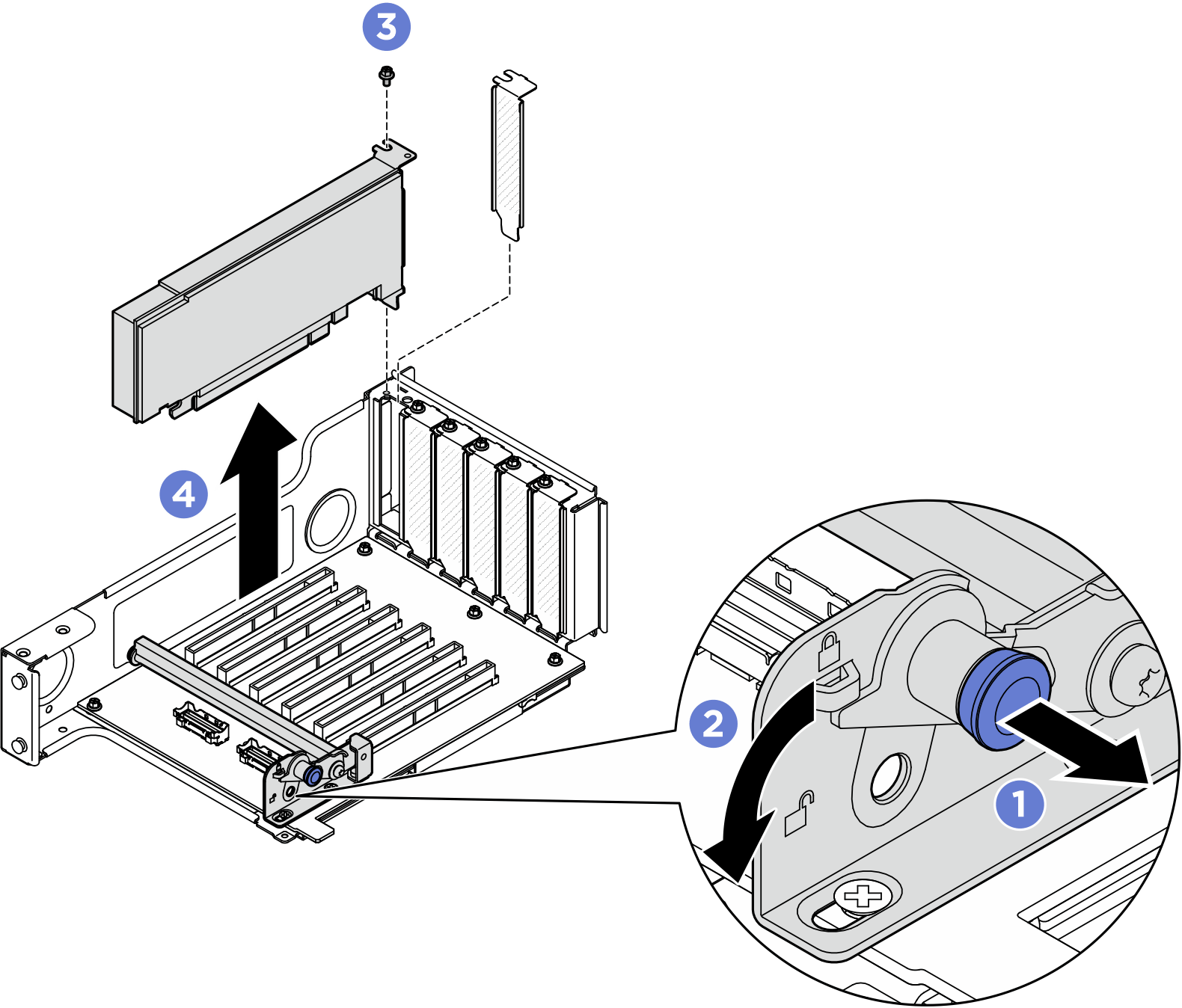

    그림 3. 라이저에서 PCIe 어댑터 제거

    Removing PCIe adapter from riser
    1. PCIe 어댑터 고정장치를 고정하는 플런저를 당기십시오.
    2. PCIe 어댑터 고정장치를 열림 위치로 여십시오.
    3. PCIe 라이저에 어댑터를 고정하는 나사를 제거하십시오.
    4. PCIe 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.

완료한 후

  1. 교체 장치 또는 필러를 설치하십시오. PCIe 어댑터 설치의 내용을 참조하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
