Rimozione di un adattatore PCIe

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore PCIe.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota
A seconda della configurazione, attenersi alle procedure corrispondenti riportate di seguito per la rimozione corretta.

Rimozione dell'adattatore PCIe dalla scheda verticale FH a due slot​

Procedura

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
  3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
  4. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
  5. Rimuovere la scheda verticale PCIe su cui è installato l'adattatore PCIe. Vedere Rimozione della scheda verticale PCIe.
  6. Rimuovere l'adattatore PCIe.

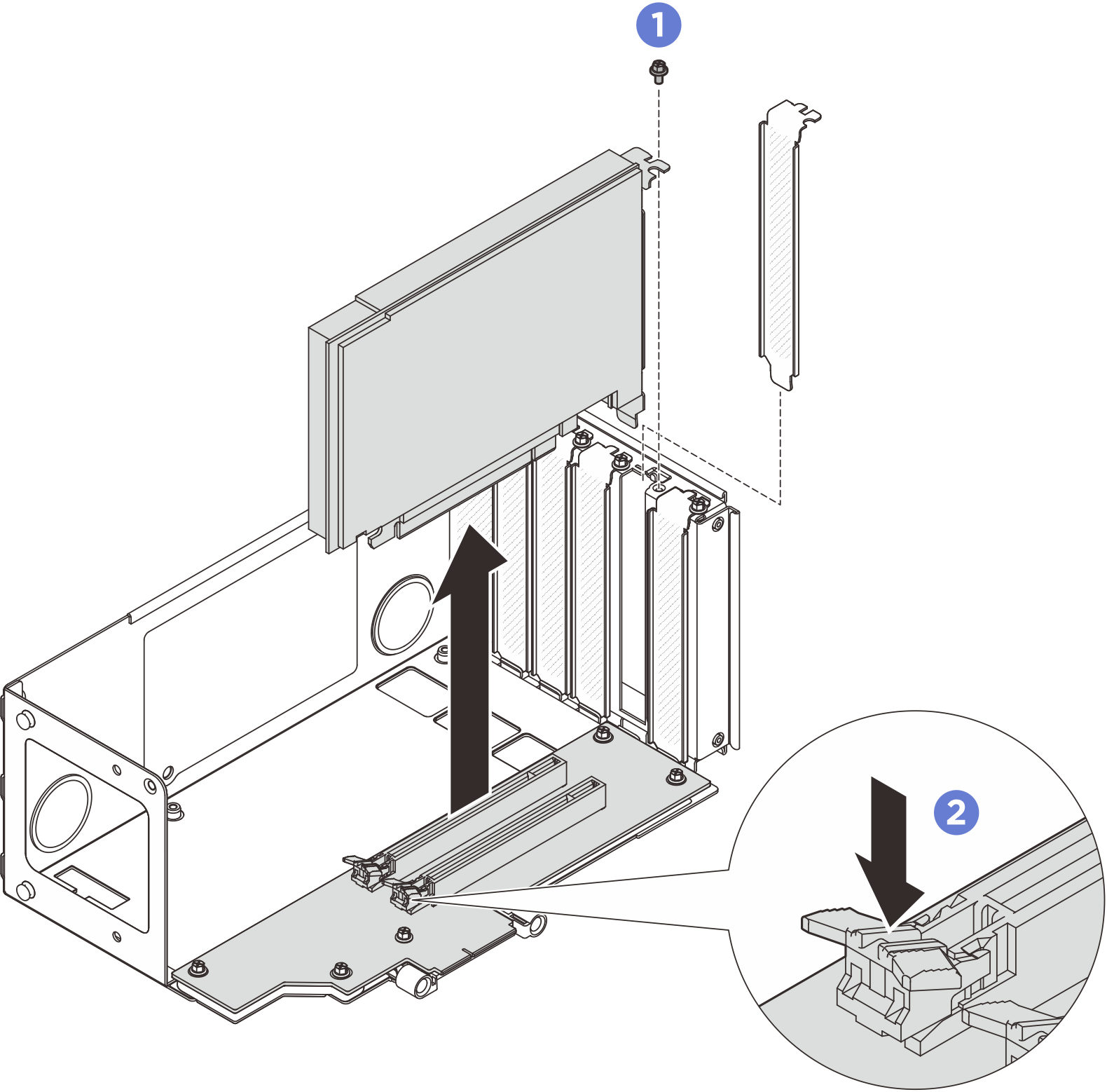

    Figura 1. Rimozione dell'adattatore PCIe dalla scheda verticale

    Removing PCIe adapter from riser
    1. Rimuovere la vite che fissa l'adattatore alla scheda verticale PCIe.
    2. Premere il fermo per sganciare l'adattatore dalla scheda verticale PCIe.
    3. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dallo slot PCIe.

Rimozione dell'adattatore PCIe dalla scheda verticale FH a sei slot​

Procedura

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
  3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
  4. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
  5. Rimuovere la scheda verticale PCIe su cui è installato l'adattatore PCIe. Vedere Rimozione della scheda verticale PCIe.
  6. Rimuovere l'adattatore PCIe.
    Figura 2. Rimozione dell'adattatore PCIe dalla scheda verticale

    Removing PCIe adapter from riser
    1. Tirare la manopola che fissa il fermo dell'adattatore PCIe.
    2. Aprire il fermo dell'adattatore PCIe nella posizione di sblocco.
    3. Rimuovere la vite che fissa l'adattatore alla scheda verticale PCIe.
    4. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dallo slot PCIe.

Rimozione dell'adattatore PCIe dalla scheda verticale HH a sei slot​

Procedura

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
  3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
  4. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
  5. Rimuovere la scheda verticale PCIe su cui è installato l'adattatore PCIe. Vedere Rimozione della scheda verticale PCIe.
  6. Rimuovere l'adattatore PCIe.

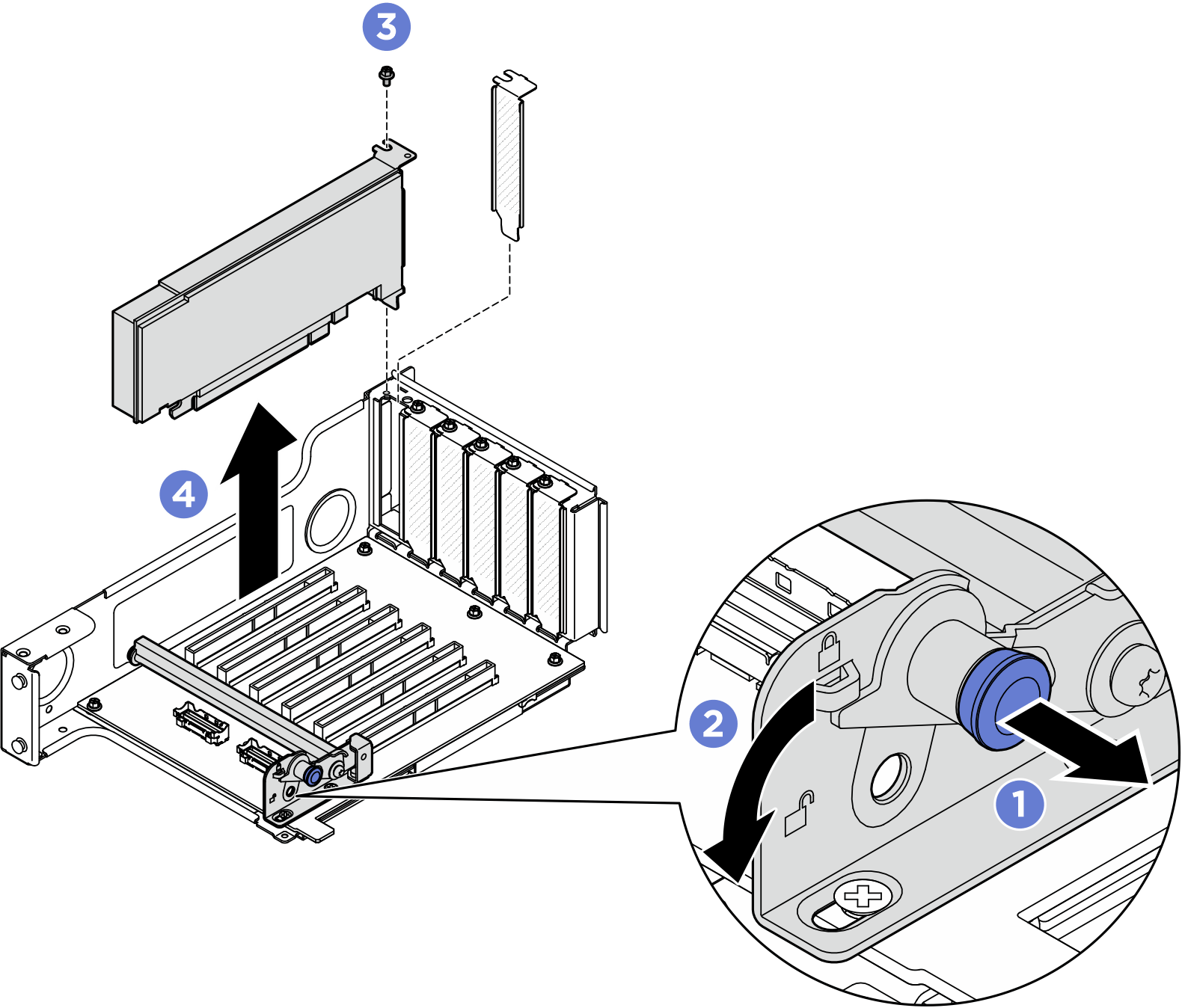

    Figura 3. Rimozione dell'adattatore PCIe dalla scheda verticale

    Removing PCIe adapter from riser
    1. Tirare la manopola che fissa il fermo dell'adattatore PCIe.
    2. Aprire il fermo dell'adattatore PCIe nella posizione di sblocco.
    3. Rimuovere la vite che fissa l'adattatore alla scheda verticale PCIe.
    4. Afferrare l'adattatore PCIe dai bordi ed estrarlo con cautela dallo slot PCIe.

Dopo aver terminato

  1. Installare un'unità sostitutiva o un elemento di riempimento. Vedere Installazione di un adattatore PCIe.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
