Installazione della scheda verticale PCIe

Seguire le istruzioni riportate in questa sezione per installare la scheda verticale PCIe.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota
Per maggiori dettagli sui diversi tipi di schede verticali, vedere Vista posteriore.
A seconda della configurazione, attenersi alle procedure corrispondenti riportate di seguito per l'installazione corretta.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Installazione di una scheda verticale PCIe 3​

Procedura

  1. Se necessario, installare gli adattatori PCIe. Vedere Installazione di un adattatore PCIe.
  2. Se è installato un elemento di riempimento della scheda verticale PCIe, rimuoverlo.
  3. Installare la scheda verticale PCIe 3.

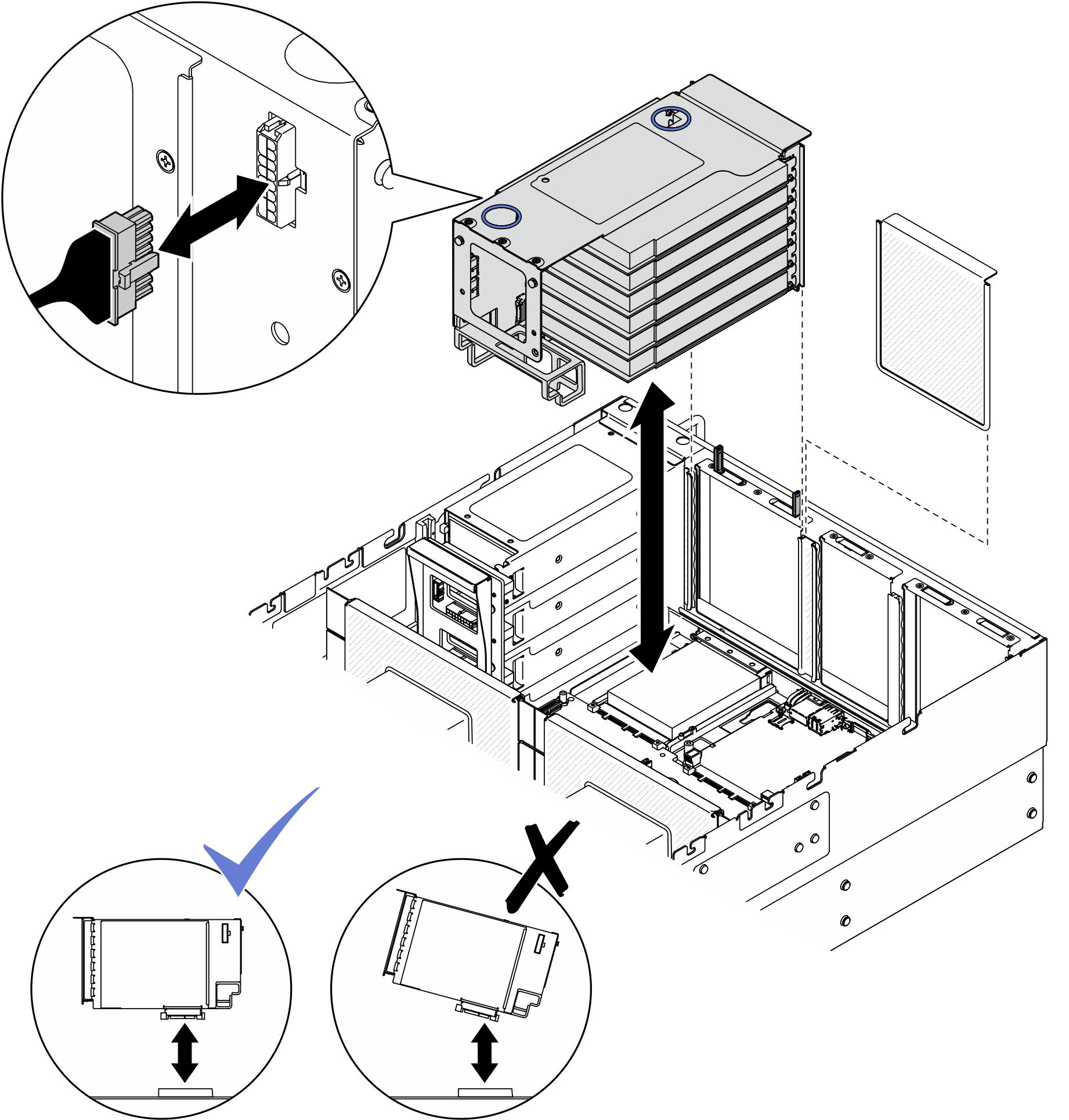

    Figura 1. Installazione della scheda verticale PCIe 3
    Installing PCIe riser 3
    1. Collegare tutti i cavi interni agli adattatori PCIe.
    2. Per la scheda verticale FH a sei slot, instradare tutti i cavi interni attraverso il fermacavo come mostrato di seguito.

      Dai cavi della scheda verticale 3 all'assieme della scheda di sistema

      Da RAID/HBA al backplane 2 o 5


      RAID/HBA to flash power module, backplane 2 or 5

      Da RAID/HBA al modulo di alimentazione flash 1, 2, 3 o 4

      Da RAID/HBA al backplane 1, 3, 4 o 6


      RAID/HBA to backplane 1, 3, 4, or 6
    3. Allineare e installare la scheda verticale PCIe finché non si appoggia saldamente sulla parte superiore dei cavalletti; collegare quindi il cavo di alimentazione alla scheda verticale PCIe.
    4. Collegare i cavi dell'assieme PCIe della scheda verticale 3 all'assieme della scheda di sistema, ai backplane e ai moduli di alimentazione flash (se necessario). Vedere Instradamento dei cavi interni per ulteriori informazioni sull'instradamento dei cavi interni.

Installazione della scheda verticale PCIe 1​

Procedura

  1. Se necessario, installare gli adattatori PCIe. Vedere Installazione di un adattatore PCIe.
  2. Se è installato un elemento di riempimento della scheda verticale PCIe, rimuoverlo.
  3. Installare la scheda verticale PCIe 1.

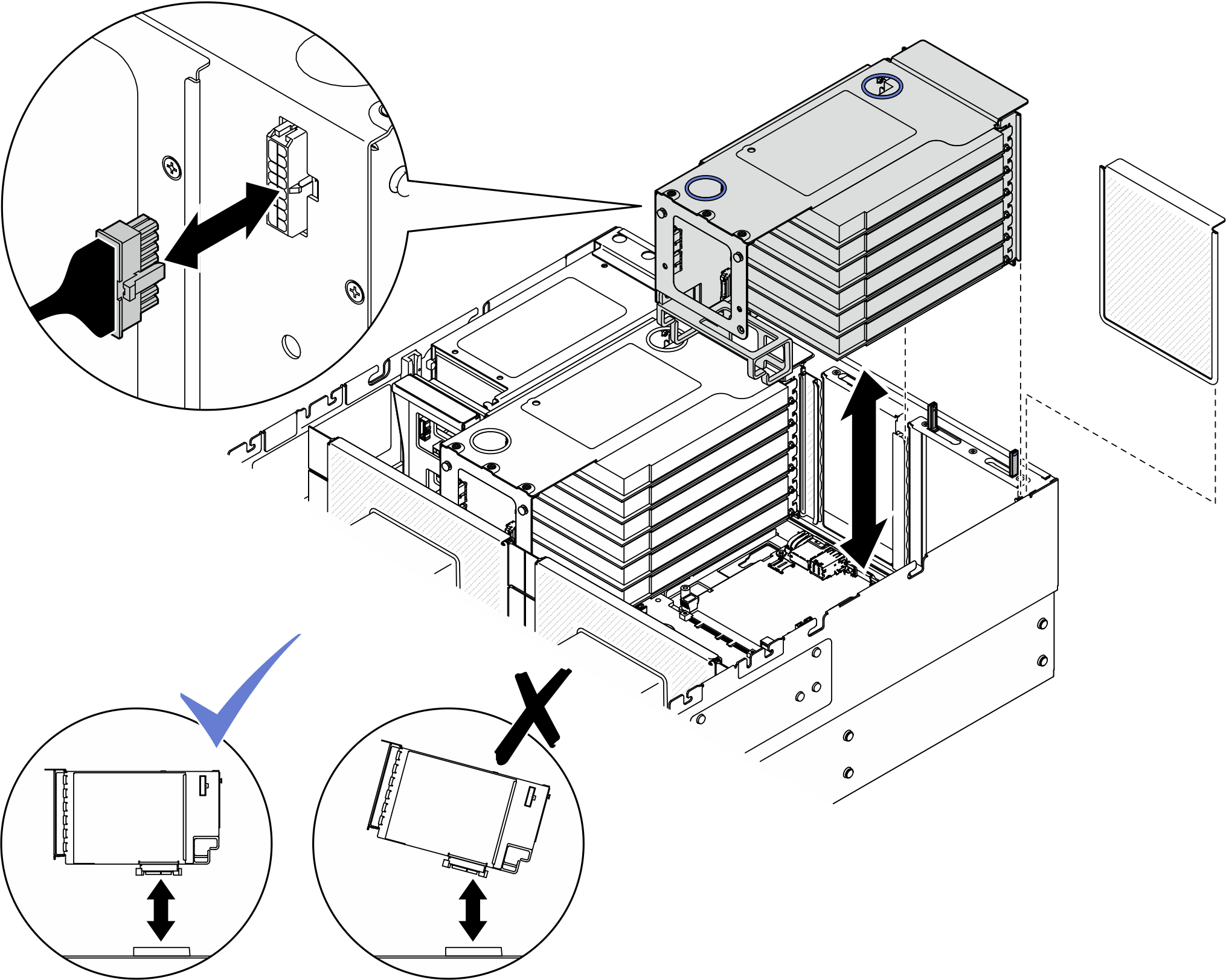

    Figura 2. Installazione della scheda verticale PCIe 1
    Installing PCIe riser 1
    1. Collegare tutti i cavi interni agli adattatori PCIe.
    2. Per la scheda verticale FH a sei slot, instradare tutti i cavi interni attraverso il fermacavo come mostrato di seguito.

      Da RAID/HBA al modulo di alimentazione flash 1 o 2

      Da RAID/HBA al backplane 1, 3, 4 o 6


      RAID/HBA to backplane 1, 3, 4, or 6

      Dai cavi della scheda verticale 1 all'assieme della scheda di sistema

      Da RAID/HBA al modulo di alimentazione flash 3 o 4

      Da RAID/HBA al backplane 2 o 5


      RAID/HBA to flash power module, backplane 2 or 5
    3. Allineare e installare la scheda verticale PCIe finché non si appoggia saldamente sulla parte superiore dei cavalletti; collegare quindi il cavo di alimentazione alla scheda verticale PCIe.
    4. Collegare i cavi dell'assieme PCIe della scheda verticale 1 all'assieme della scheda di sistema, ai backplane e ai moduli di alimentazione flash (se necessario). Vedere Instradamento dei cavi interni per ulteriori informazioni sull'instradamento dei cavi interni.

Installazione della scheda verticale PCIe 2​

Procedura

  1. Se necessario, installare gli adattatori PCIe. Vedere Installazione di un adattatore PCIe.
  2. Se è installato un elemento di riempimento della scheda verticale PCIe, rimuoverlo.
  3. Installare la scheda verticale PCIe 2.

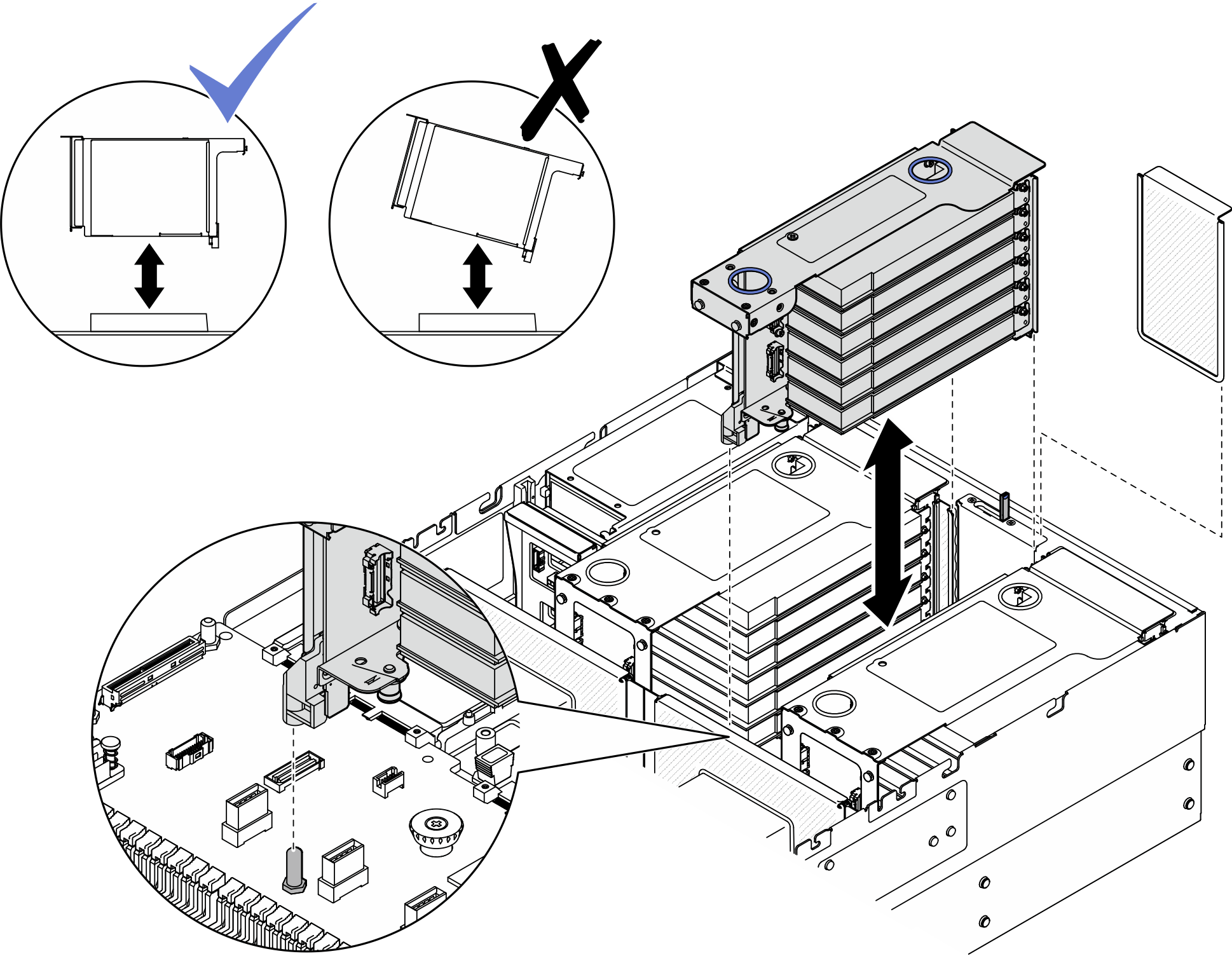

    Figura 3. Installazione della scheda verticale PCIe 2
    Installing PCIe riser 2
    1. Collegare tutti i cavi interni agli adattatori PCIe.
    2. Allineare e installare la scheda verticale PCIe finché non si appoggia saldamente sulla parte superiore del cavalletto.
    3. Collegare i cavi dell'assieme PCIe della scheda verticale 2 all'assieme della scheda di sistema, ai backplane e ai moduli di alimentazione flash (se necessario). Vedere Instradamento dei cavi interni per ulteriori informazioni sull'instradamento dei cavi interni.

Dopo aver terminato

  1. Reinstallare la barra trasversale. Vedere Installazione della barra trasversale.

  2. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.

  3. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.

  4. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
