安裝 PCIe 擴充卡

請依照本節中的指示安裝 PCIe 擴充卡。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

註
如需不同類型擴充卡的詳細資料，請參閱背面圖。
視您的配置而定，遵循下面對應的程序進行正確的安裝程序。
韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

安裝 PCIe 擴充卡 3​

程序

  1. 如有需要，請安裝 PCIe 配接卡。請參閱安裝 PCIe 配接卡。
  2. 如果已安裝 PCIe 擴充卡填充板，請將其卸下。
  3. 安裝 PCIe 擴充卡 3。

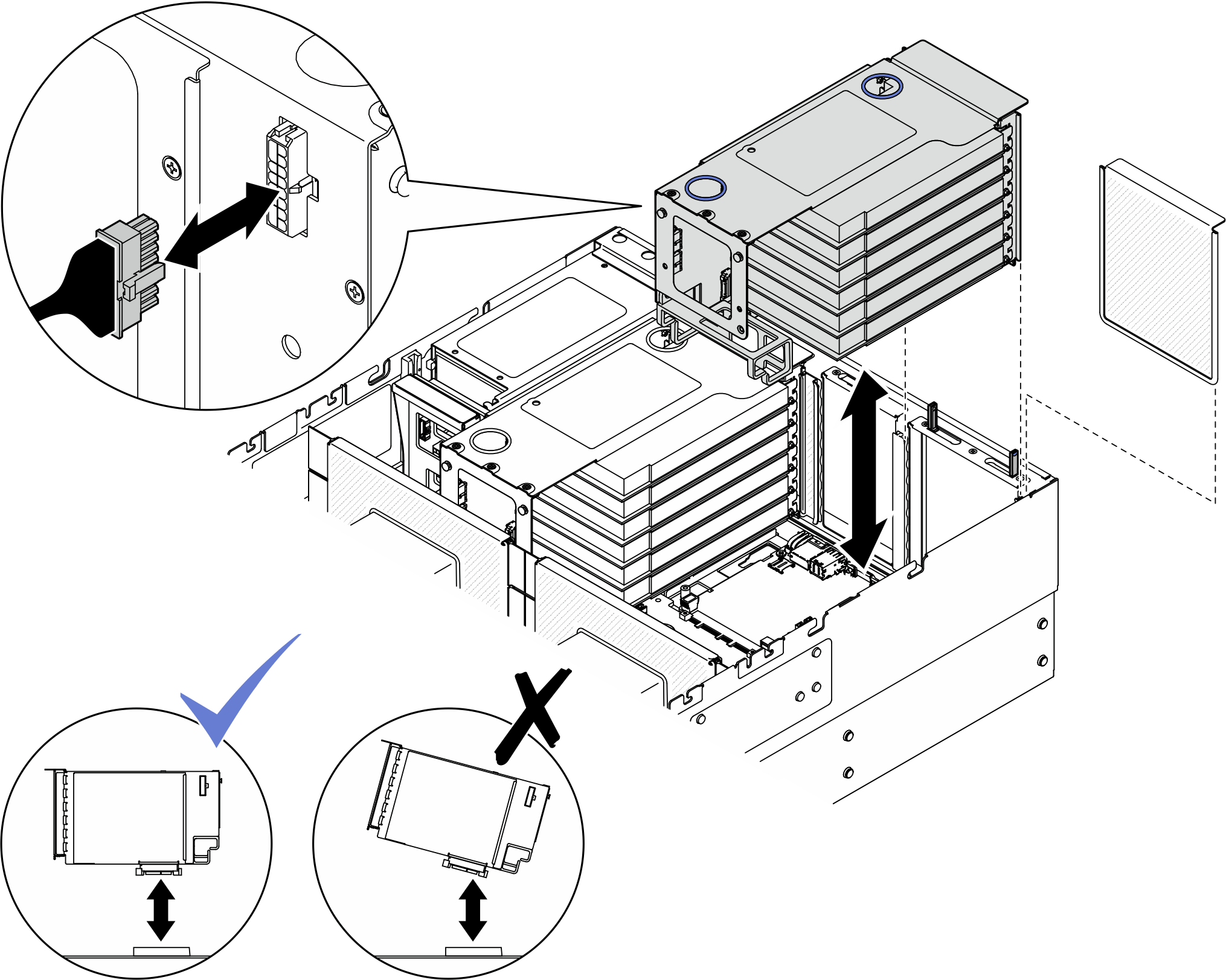

    圖 1. 安裝 PCIe 擴充卡 3
    Installing PCIe riser 3
    1. 將所有內部纜線連接到 PCIe 配接卡。
    2. 對於六插槽 FH 擴充卡，將所有內部纜線穿過纜線固定夾，如下圖所示。

      擴充卡 3 纜線到主機板組件

      RAID/HBA 到背板 2 或 5


      RAID/HBA to flash power module, backplane 2 or 5

      RAID/HBA 到快閃記憶體電源模組 1、2、3 或 4

      RAID/HBA 到背板 1、3、4 或 6


      RAID/HBA to backplane 1, 3, 4, or 6
    3. 對齊並安裝 PCIe 擴充卡，直到其穩固地位於支架頂部；然後，將電源線連接到 PCIe 擴充卡。
    4. 將 PCIe 擴充卡 3 組件纜線連接到主機板組件、背板和快閃記憶體電源模組（如有需要）。如需內部纜線佈線的相關資訊，請參閱內部纜線佈線。

安裝 PCIe 擴充卡 1​

程序

  1. 如有需要，請安裝 PCIe 配接卡。請參閱安裝 PCIe 配接卡。
  2. 如果已安裝 PCIe 擴充卡填充板，請將其卸下。
  3. 安裝 PCIe 擴充卡 1。

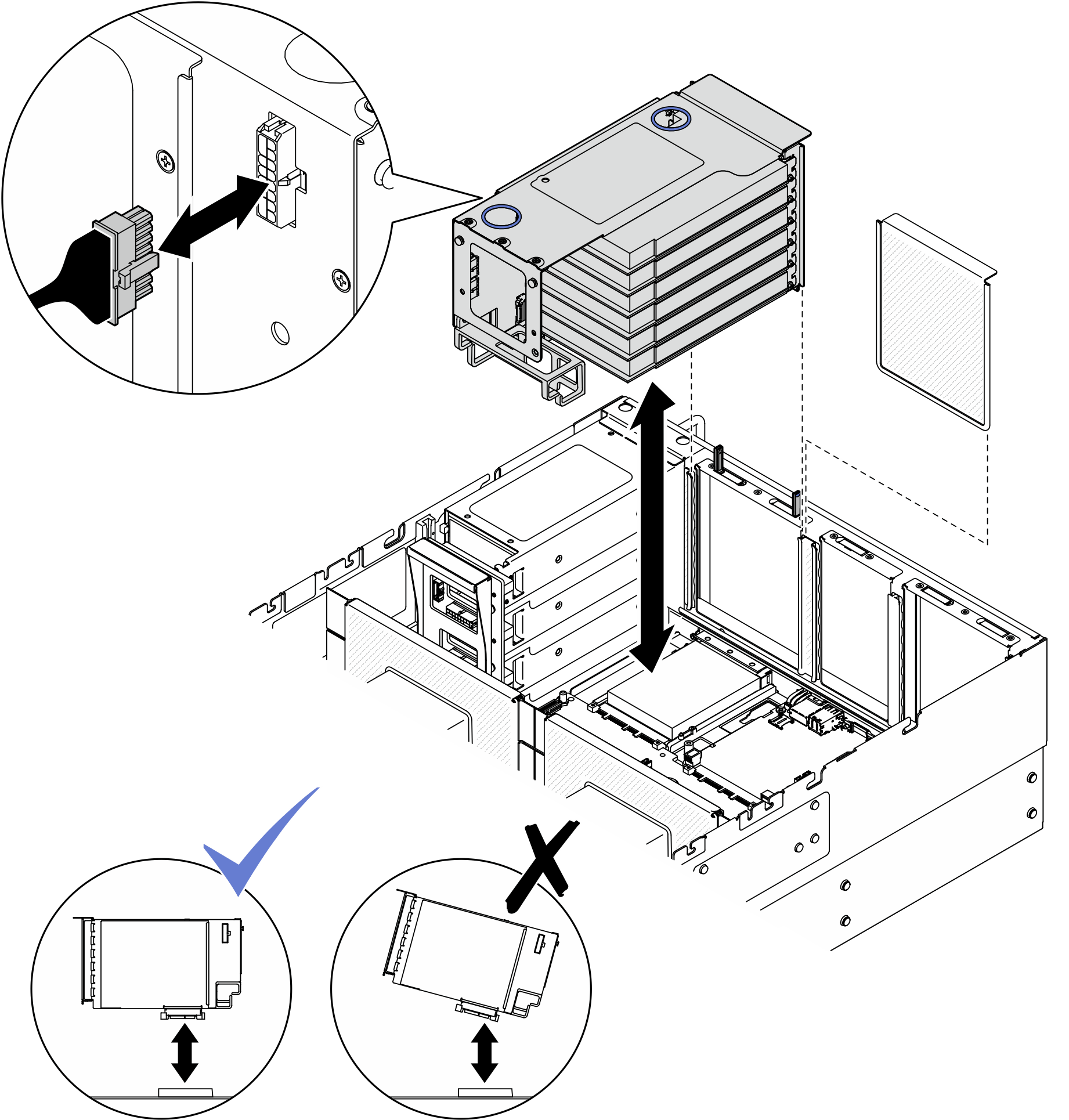

    圖 2. 安裝 PCIe 擴充卡 1
    Installing PCIe riser 1
    1. 將所有內部纜線連接到 PCIe 配接卡。
    2. 對於六插槽 FH 擴充卡，將所有內部纜線穿過纜線固定夾，如下圖所示。

      RAID/HBA 到快閃記憶體電源模組 1 或 2

      RAID/HBA 到背板 1、3、4 或 6


      RAID/HBA to backplane 1, 3, 4, or 6

      擴充卡 1 纜線到主機板組件

      RAID/HBA 到快閃記憶體電源模組 3 或 4

      RAID/HBA 到背板 2 或 5


      RAID/HBA to flash power module, backplane 2 or 5
    3. 對齊並安裝 PCIe 擴充卡，直到其穩固地位於支架頂部；然後，將電源線連接到 PCIe 擴充卡。
    4. 將 PCIe 擴充卡 1 組件纜線連接到主機板組件、背板和快閃記憶體電源模組（如有需要）。如需內部纜線佈線的相關資訊，請參閱內部纜線佈線。

安裝 PCIe 擴充卡 2​

程序

  1. 如有需要，請安裝 PCIe 配接卡。請參閱安裝 PCIe 配接卡。
  2. 如果已安裝 PCIe 擴充卡填充板，請將其卸下。
  3. 安裝 PCIe 擴充卡 2。

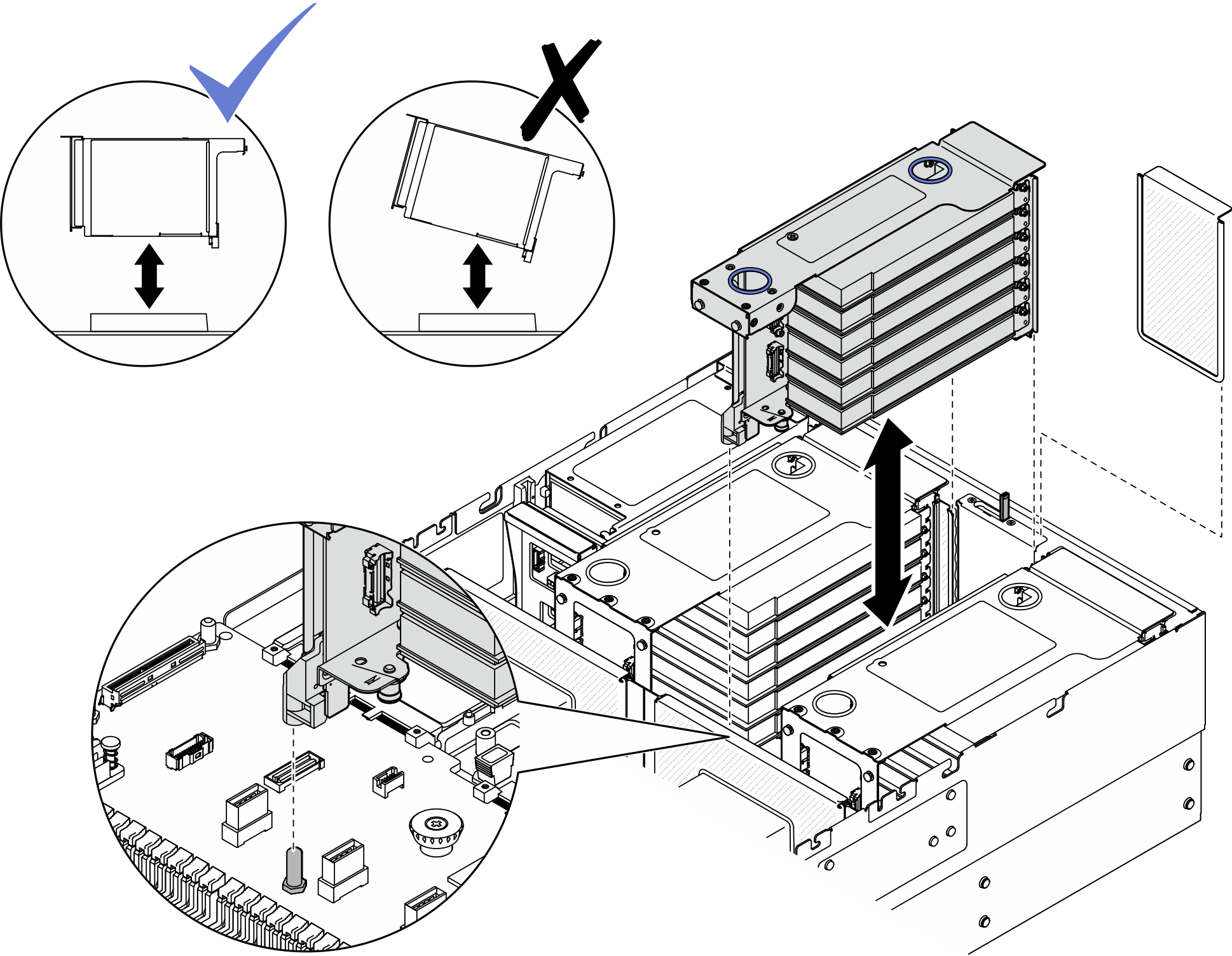

    圖 3. 安裝 PCIe 擴充卡 2
    Installing PCIe riser 2
    1. 將所有內部纜線連接到 PCIe 配接卡。
    2. 對齊並安裝 PCIe 擴充卡，直到其穩固地位於支架頂部。
    3. 將 PCIe 擴充卡 2 組件纜線連接到主機板組件、背板和快閃記憶體電源模組（如有需要）。如需內部纜線佈線的相關資訊，請參閱內部纜線佈線。

在您完成之後

  1. 重新安裝橫槓。請參閱安裝橫槓。

  2. 重新安裝後方上蓋。請參閱安裝後方上蓋。

  3. 重新安裝前方上蓋。請參閱安裝前方上蓋。

  4. 完成零件更換。請參閱完成零件更換。
