卸下 PCIe 转接件

按照本节中的说明卸下 PCIe 转接件。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

注
有关不同类型转接件的更多详细信息，请参阅后视图。
根据配置，按照以下相应的过程进行正确拆卸。

卸下 PCIe 转接件 2​

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 卸下横杆。请参阅卸下横杆。
  5. 记下线缆连接情况，然后从主板组合件上拔下所有线缆。请参阅
    注意
    为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。
  6. 如果安装了 PCIe 适配器，请先记下线缆连接情况，再从背板上拔下线缆。
  7. 抓住并提起 PCIe 转接件以将其从机箱上卸下。
    图 1. 卸下 PCIe 转接件 2

    Removing PCIe riser 2

卸下 PCIe 转接件 1​

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 卸下横杆。请参阅卸下横杆。
  5. 记下线缆连接方式，然后从主板组合件上拔下 PCIe 转接件 1 和 PCIe 转接件 2 线缆。请参阅
    注意
    为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。
  6. 如果安装了 PCIe 适配器，请先记下线缆连接情况，再从背板上拔下线缆。
  7. 卸下 PCIe 转接件 2。抓住并提起 PCIe 转接件以将其从机箱中取出。
    图 2. 卸下 PCIe 转接件 2

    Removing PCIe riser 2
  8. 卸下 PCIe 转接件 1。

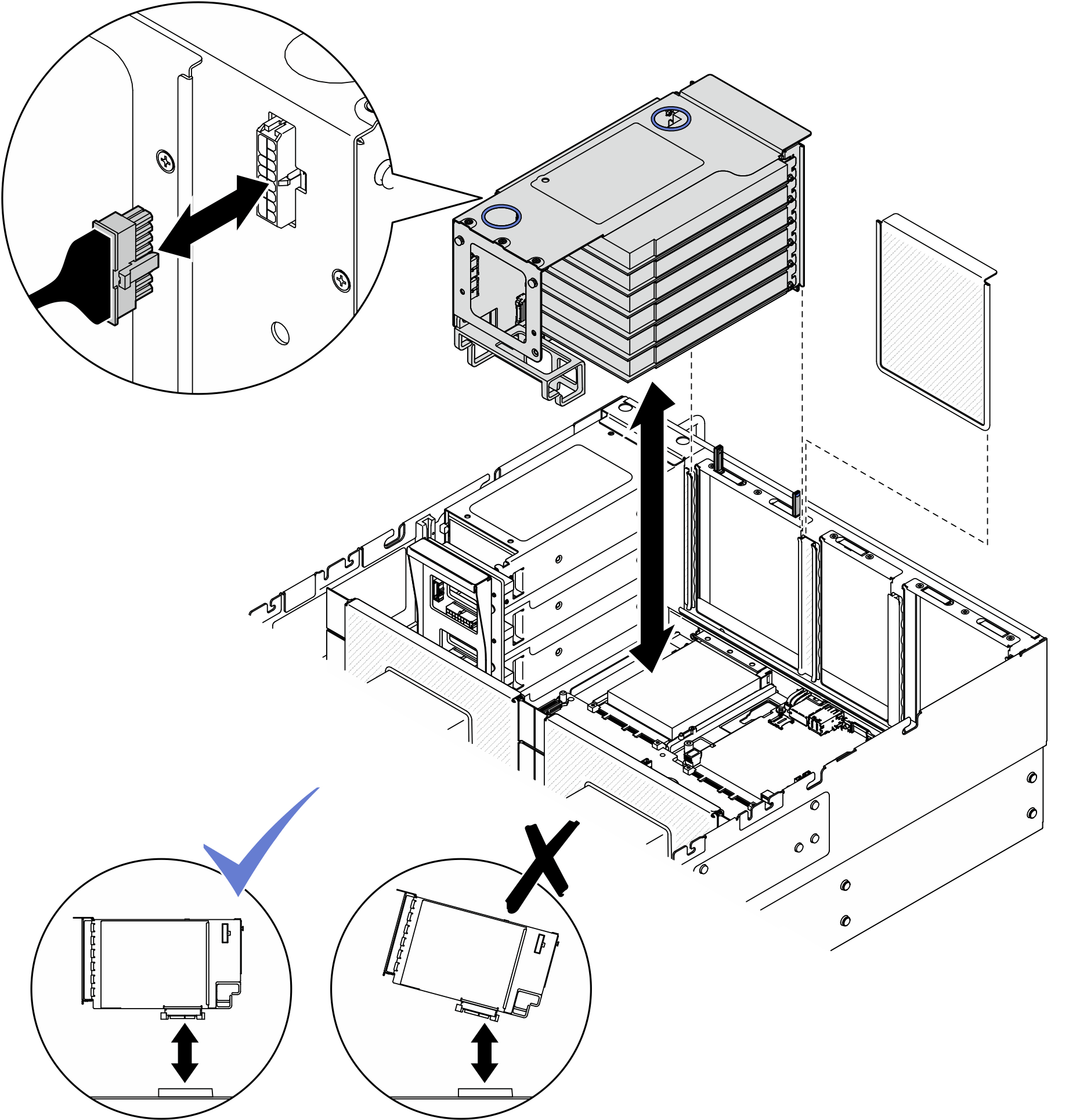

    图 3. 卸下 PCIe 转接件 1

    Removing PCIe riser 1
    1. 从 PCIe 转接件上拔下电源线。
    2. 抓住并提起 PCIe 转接件以将其从机箱上卸下。

卸下 PCIe 转接件 3​

过程

  1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下前顶盖。请参阅卸下前顶盖。
  3. 卸下后顶盖。请参阅卸下后顶盖。
  4. 卸下横杆。请参阅卸下横杆。
  5. 记下线缆连接方式，然后从主板组合件上拔下 PCIe 转接件 2 和 PCIe 转接件 3 线缆。请参阅
    注意
    为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。
  6. 如果安装了 PCIe 适配器，请先记下线缆连接情况，再从背板上拔下线缆。
  7. 卸下 PCIe 转接件 2。抓住并提起 PCIe 转接件以将其从机箱中取出。
    图 4. 卸下 PCIe 转接件 2

    Removing PCIe riser 2
  8. 卸下 PCIe 转接件 3。

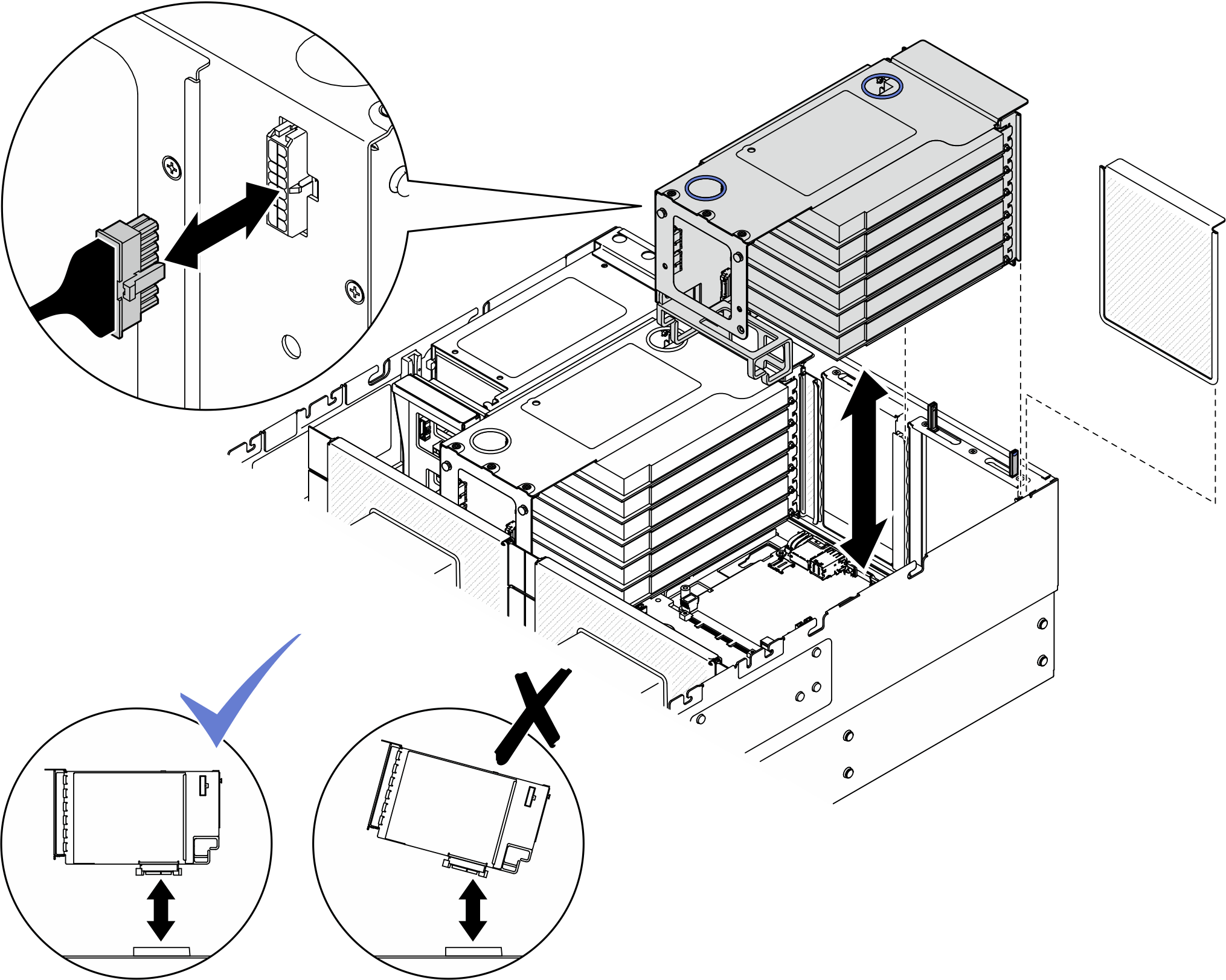

    图 5. 卸下 PCIe 转接件 3

    Removing PCIe riser 3
    1. 从 PCIe 转接件上拔下电源线。
    2. 抓住并提起 PCIe 转接件以将其从机箱上卸下。

完成之后

  1. 如果要更换 PCIe 转接件，请卸下 PCIe 适配器。请参阅卸下 PCIe 适配器。

  2. 安装替换单元或填充件。请参阅安装 PCIe 转接件。

  3. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
