PCIe ライザーの取り外し

このセクションの手順に従って、PCIe ライザーを取り外します。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

注
各種ライザーのタイプについて詳しくは、背面図の「背面図」を参照してください。
適切な取り外し手順を実行するには、構成に応じて以下の対応する手順に従ってください。

PCIe ライザー 2 の取り外し​

手順

  1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
  2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
  3. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
  4. クロス・バーを取り外します。クロス・バーの取り外しを参照してください。
  5. ケーブル接続を記録してから、システム・ボード・アセンブリーからすべてのケーブルを取り外します。以下を参照してください。
    重要
    システム・ボード・アセンブリーを損傷しないように、システム・ボードからケーブルを取り外すときは、必ず内部ケーブルの配線の手順に従ってください。
  6. PCIe アダプターが取り付けられている場合は、ケーブルの接続を記録し、バックプレーンからケーブルを切り離します。
  7. PCIe ライザーをつかみ、持ち上げてシャーシから取り外します。

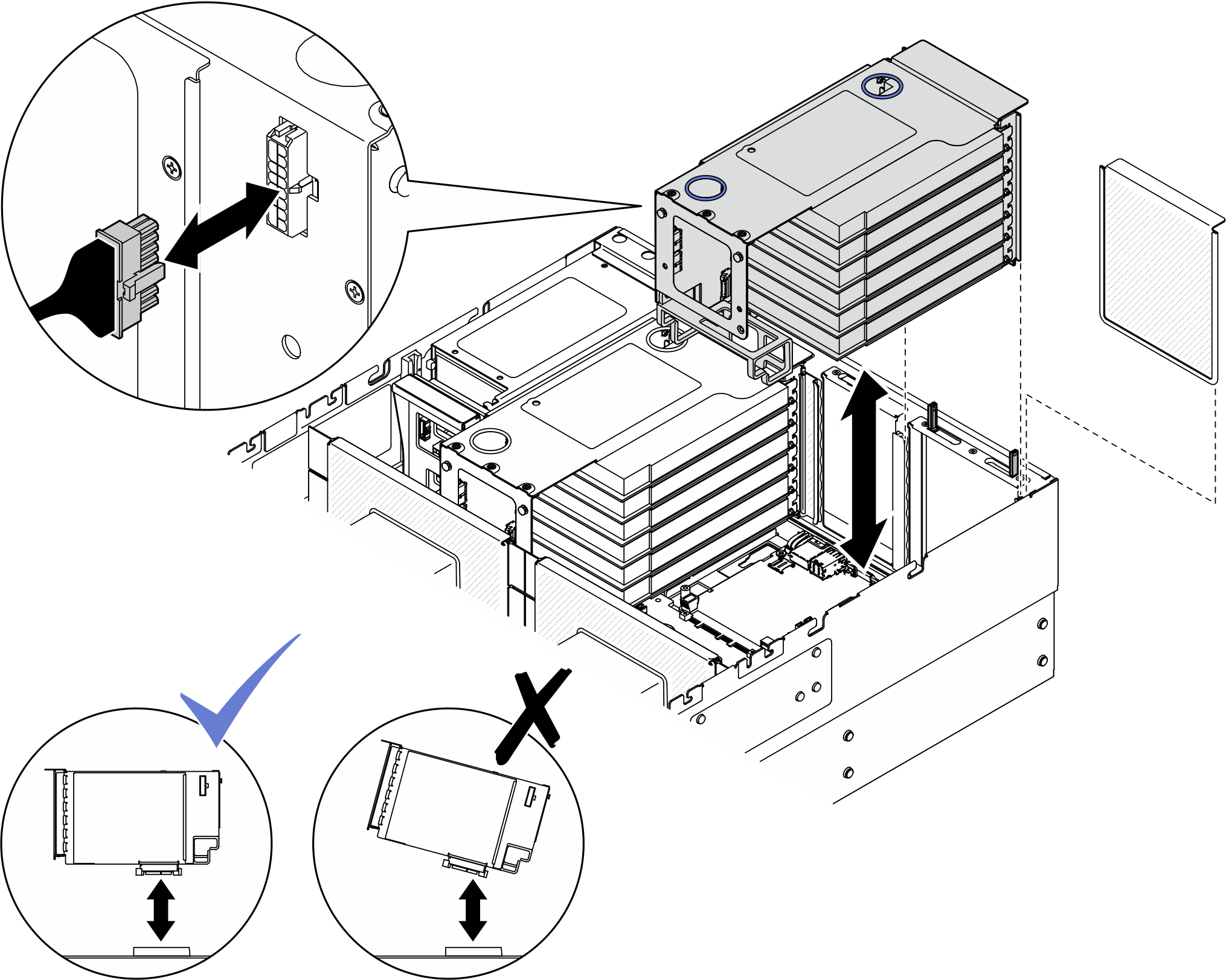

    図 1. PCIe ライザー 2 の取り外し

    Removing PCIe riser 2

PCIe ライザー 1 の取り外し​

手順

  1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
  2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
  3. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
  4. クロス・バーを取り外します。クロス・バーの取り外しを参照してください。
  5. ケーブルの接続を記録し、PCIe ライザー 1 および PCIe ライザー 2 ケーブルをシステム・ボード・アセンブリーから切り離します。以下を参照してください。
    重要
    システム・ボード・アセンブリーを損傷しないように、システム・ボードからケーブルを取り外すときは、必ず内部ケーブルの配線の手順に従ってください。
  6. PCIe アダプターが取り付けられている場合は、ケーブルの接続を記録し、バックプレーンからケーブルを切り離します。
  7. PCIe ライザー 2 を取り外します。PCIe ライザーをつかみ、持ち上げてシャーシから取り外します。
    図 2. PCIe ライザー 2 の取り外し

    Removing PCIe riser 2
  8. PCIe ライザー 1 を取り外します。

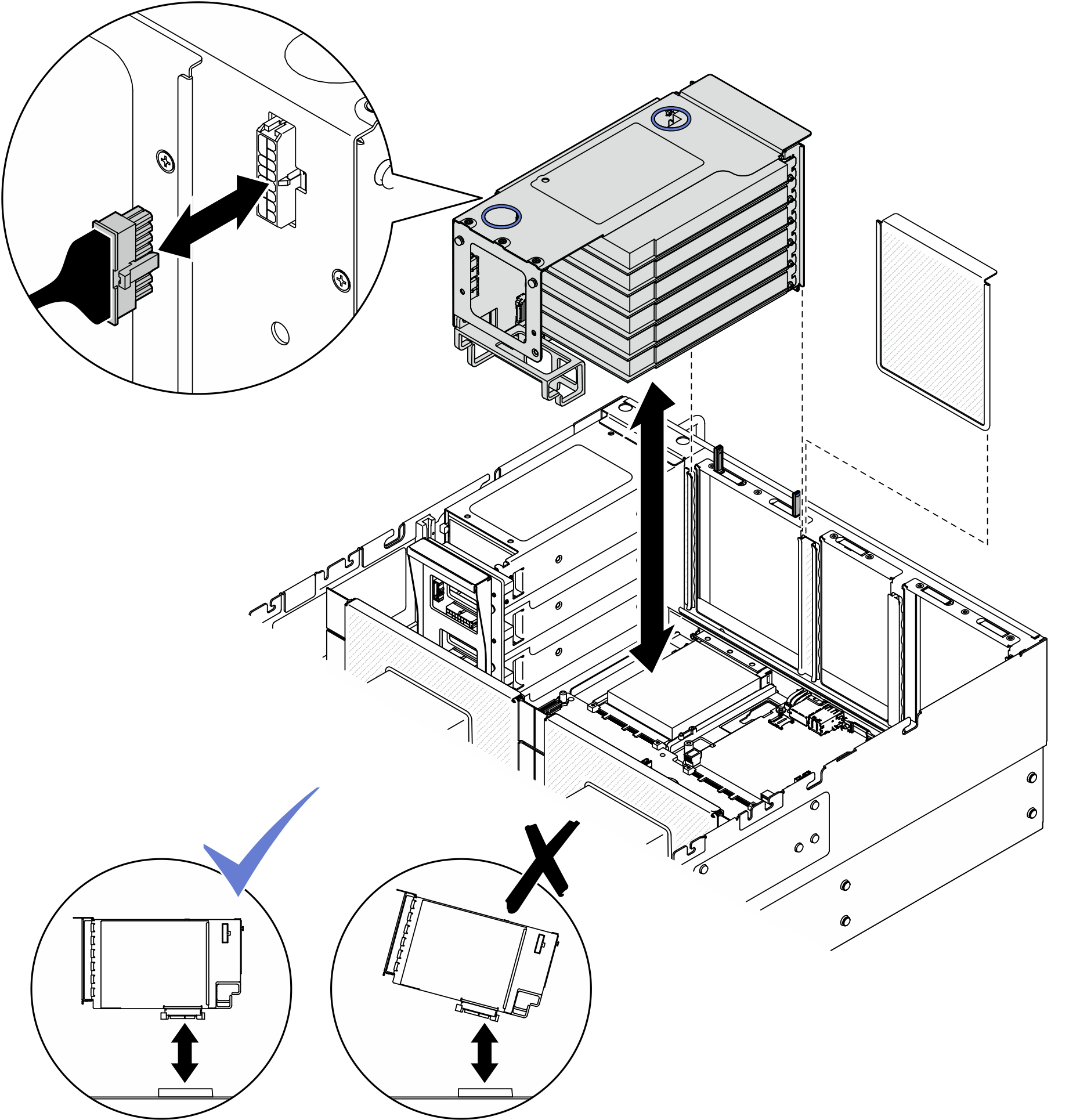

    図 3. PCIe ライザー 1 の取り外し

    Removing PCIe riser 1
    1. 電源ケーブルを PCIe ライザーから取り外します。
    2. PCIe ライザーをつかみ、持ち上げてシャーシから取り外します。

PCIe ライザー 3 の取り外し​

手順

  1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
  2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
  3. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
  4. クロス・バーを取り外します。クロス・バーの取り外しを参照してください。
  5. ケーブルの接続を記録し、PCIe ライザー 2 およびPCIe ライザー 3 ケーブルをシステム・ボード・アセンブリーから切り離します。以下を参照してください。
    重要
    システム・ボード・アセンブリーを損傷しないように、システム・ボードからケーブルを取り外すときは、必ず内部ケーブルの配線の手順に従ってください。
  6. PCIe アダプターが取り付けられている場合は、ケーブルの接続を記録し、バックプレーンからケーブルを切り離します。
  7. PCIe ライザー 2 を取り外します。PCIe ライザーをつかみ、持ち上げてシャーシから取り外します。
    図 4. PCIe ライザー 2 の取り外し

    Removing PCIe riser 2
  8. PCIe ライザー 3 を取り外します。

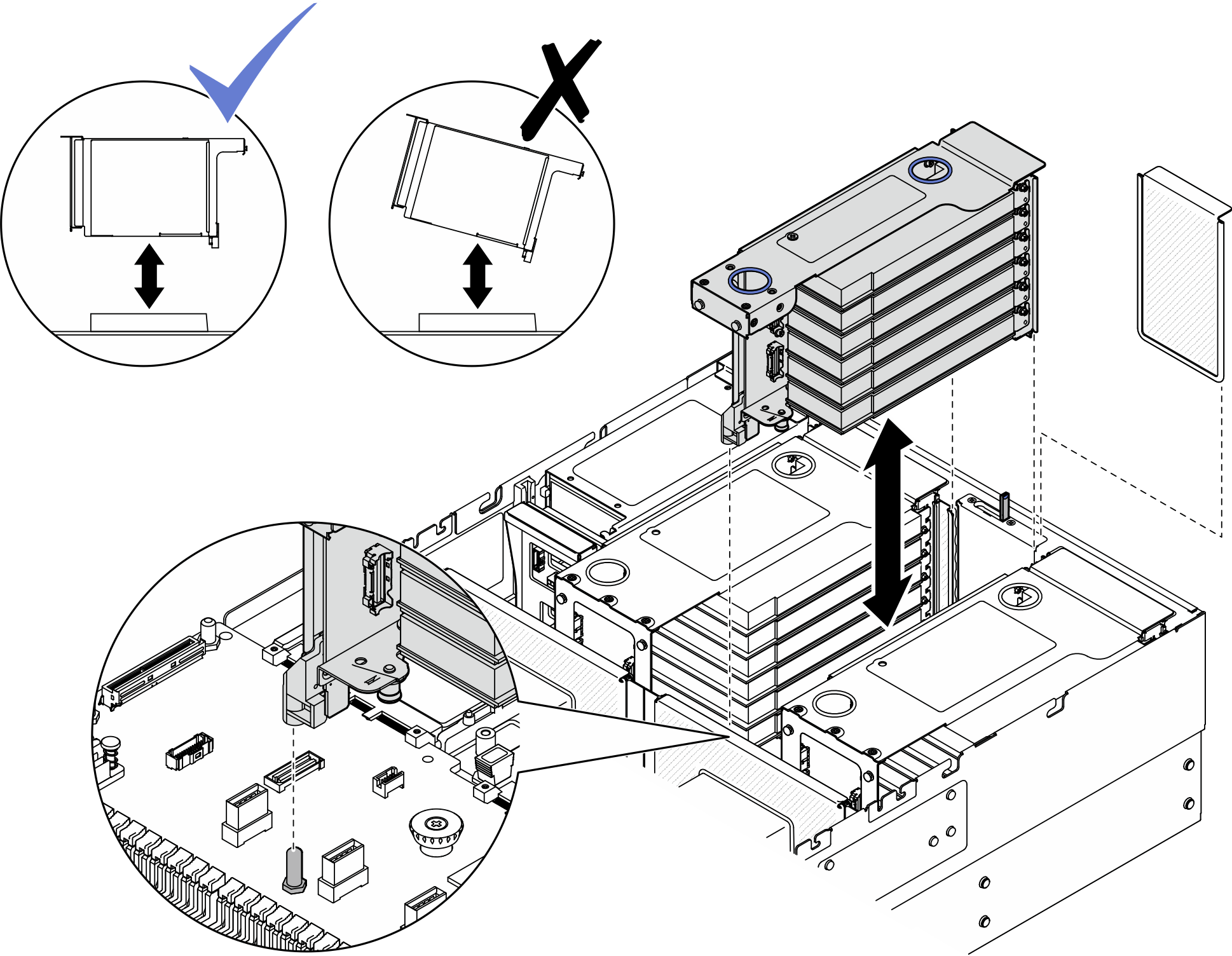

    図 5. PCIe ライザー 3 の取り外し

    Removing PCIe riser 3
    1. 電源ケーブルを PCIe ライザーから取り外します。
    2. PCIe ライザーをつかみ、持ち上げてシャーシから取り外します。

完了したら

  1. PCIe ライザーを交換する予定がある場合は、PCIe アダプターを取り外します。PCIe アダプターの取り外しを参照してください。

  2. 交換用ユニットまたはフィラーを取り付けます。PCIe ライザーの取り付けを参照してください。

  3. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
