安装 PCIe 适配器

按照本节中的说明安装 PCIe 适配器。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

根据配置，按照以下相应的过程进行正确安装。
固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

将 PCIe 适配器安装到双插槽 FH 转接件​

过程

  1. 如果 PCIe 转接件上的插槽中已安装填充件，请拧下固定填充件的螺钉，然后卸下填充件。
  2. 安装 PCIe 适配器。

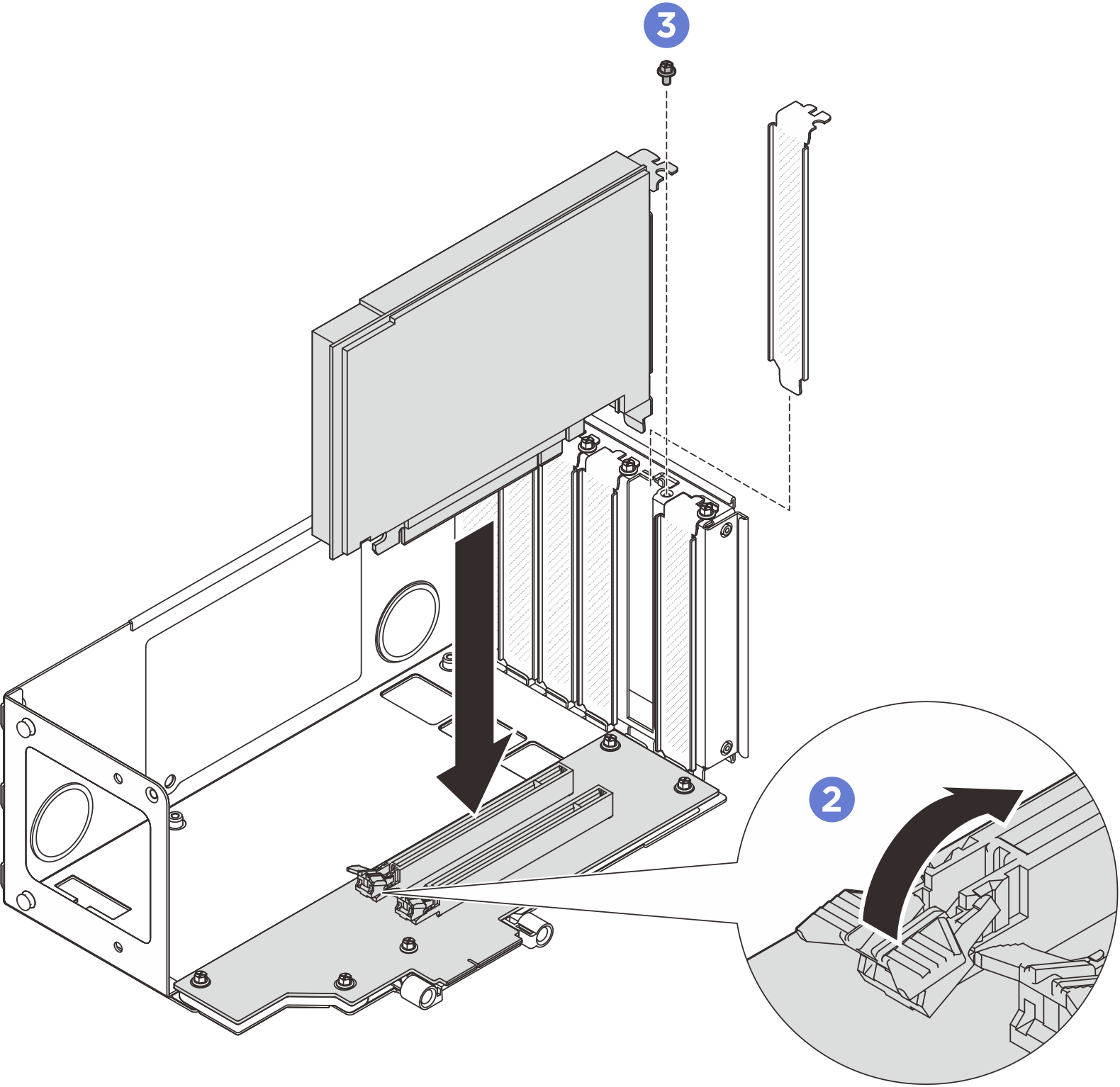

    图 1. 将 PCIe 适配器安装到转接件

    Installing PCIe adapter to riser
    1. 将适配器与 PCIe 转接件上的接口对齐；然后，小心地将 PCIe 适配器笔直按入插槽，直至其牢固就位，且支架安放稳妥。
    2. 确保滑锁“咔嗒”一声锁定到位。
    3. 用螺钉固定适配器。

将 PCIe 适配器安装到六插槽 FH 转接件​

过程

  1. 如果 PCIe 转接件上的插槽中已安装填充件，请拧下固定填充件的螺钉，然后卸下填充件。
  2. 安装 PCIe 适配器。

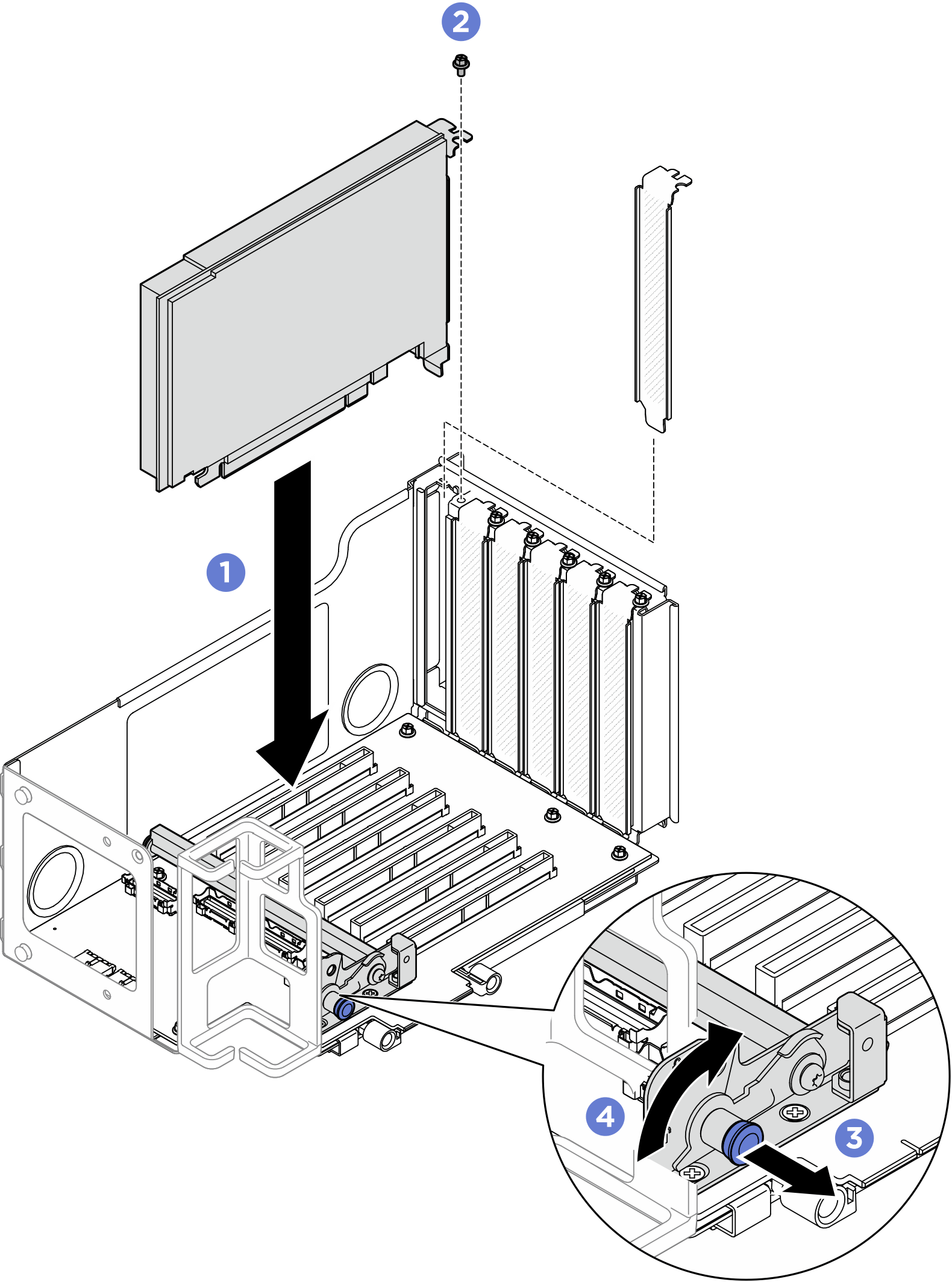

    图 2. 将 PCIe 适配器安装到转接件

    Installing PCIe adapter to riser
    1. 将适配器与 PCIe 转接件上的接口对齐；然后，小心地将 PCIe 适配器笔直按入插槽，直至其牢固就位，且支架安放稳妥。
    2. 用螺钉固定适配器。
    3. 拉动固定 PCIe 适配器固定器的柱塞。
    4. 将 PCIe 适配器固定器闭合到锁定位置。

将 PCIe 适配器安装到六插槽 HH 转接件​

过程

  1. 如果 PCIe 转接件上的插槽中已安装填充件，请拧下固定填充件的螺钉，然后卸下填充件。
  2. 安装 PCIe 适配器。

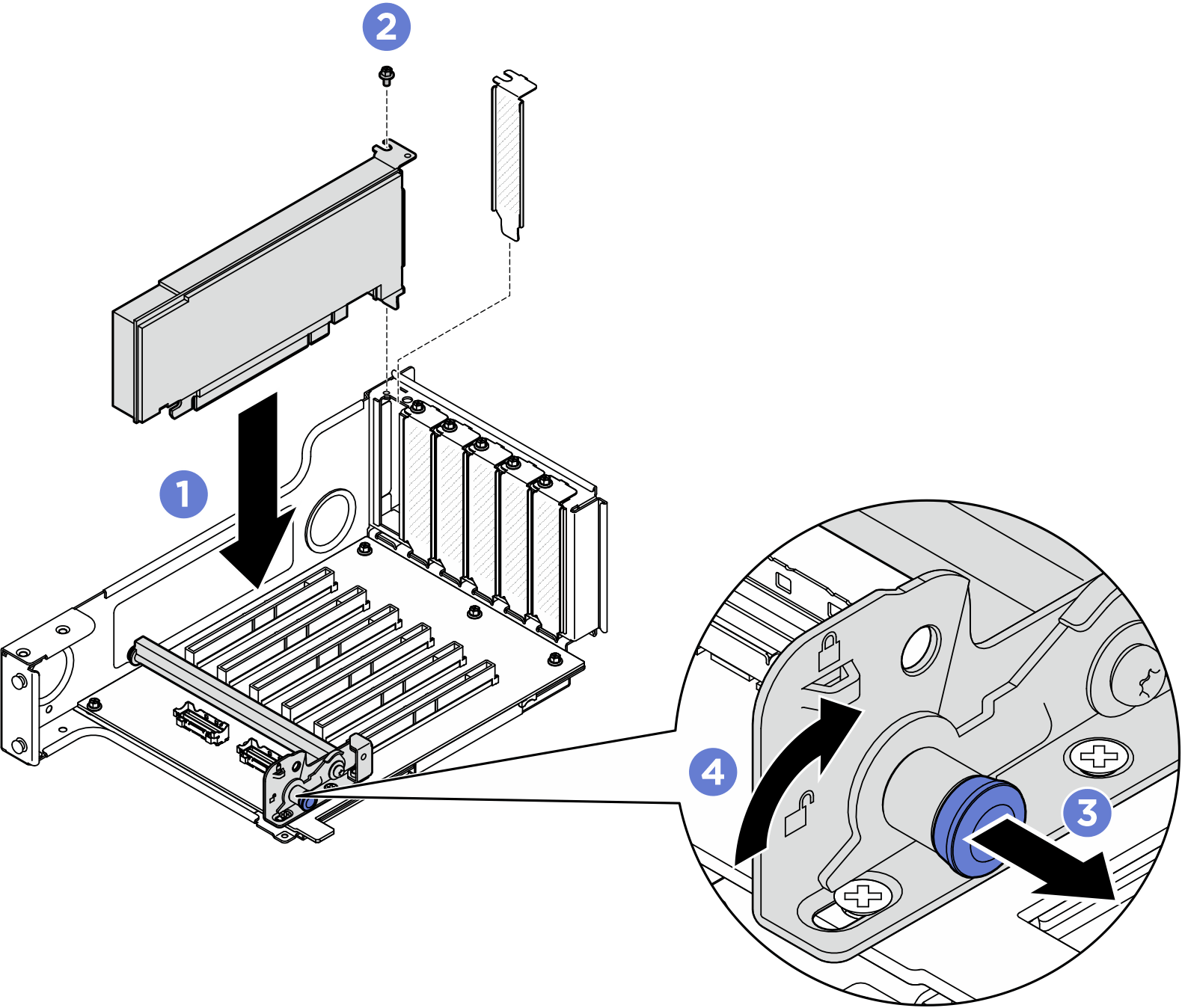

    图 3. 将 PCIe 适配器安装到转接件

    Installing PCIe adapter to riser
    1. 将适配器与 PCIe 转接件上的接口对齐；然后，小心地将 PCIe 适配器笔直按入插槽，直至其牢固就位，且支架安放稳妥。
    2. 用螺钉固定适配器。
    3. 拉动固定 PCIe 适配器固定器的柱塞。
    4. 将 PCIe 适配器固定器闭合到锁定位置。

完成之后

  1. 装回 PCIe 转接件。请参阅安装 PCIe 转接件。

  2. 装回横杆。请参阅安装横杆。

  3. 装回后顶盖。请参阅安装后顶盖。

  4. 装回前顶盖。请参阅安装前顶盖。

  5. 完成部件更换。请参阅完成部件更换。
