卸下前方空氣擋板

請依照本節中的指示卸下前方空氣擋板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 如果您想要在伺服器中安裝記憶體模組，必須先從伺服器中卸下空氣擋板。

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. 卸下前方上蓋。請參閱卸下前方上蓋。
  3. 如果已安裝快閃記憶體電源模組，請從延長線拔下 RAID 快閃記憶體電源模組的纜線。
    圖 1. 從快閃記憶體電源模組拔掉纜線
    Disconnecting cable from flash power module
  4. 如果前方空氣擋板上安裝了 M.2 背板，請從 M.2 背板拔掉 M.2 背板纜線。

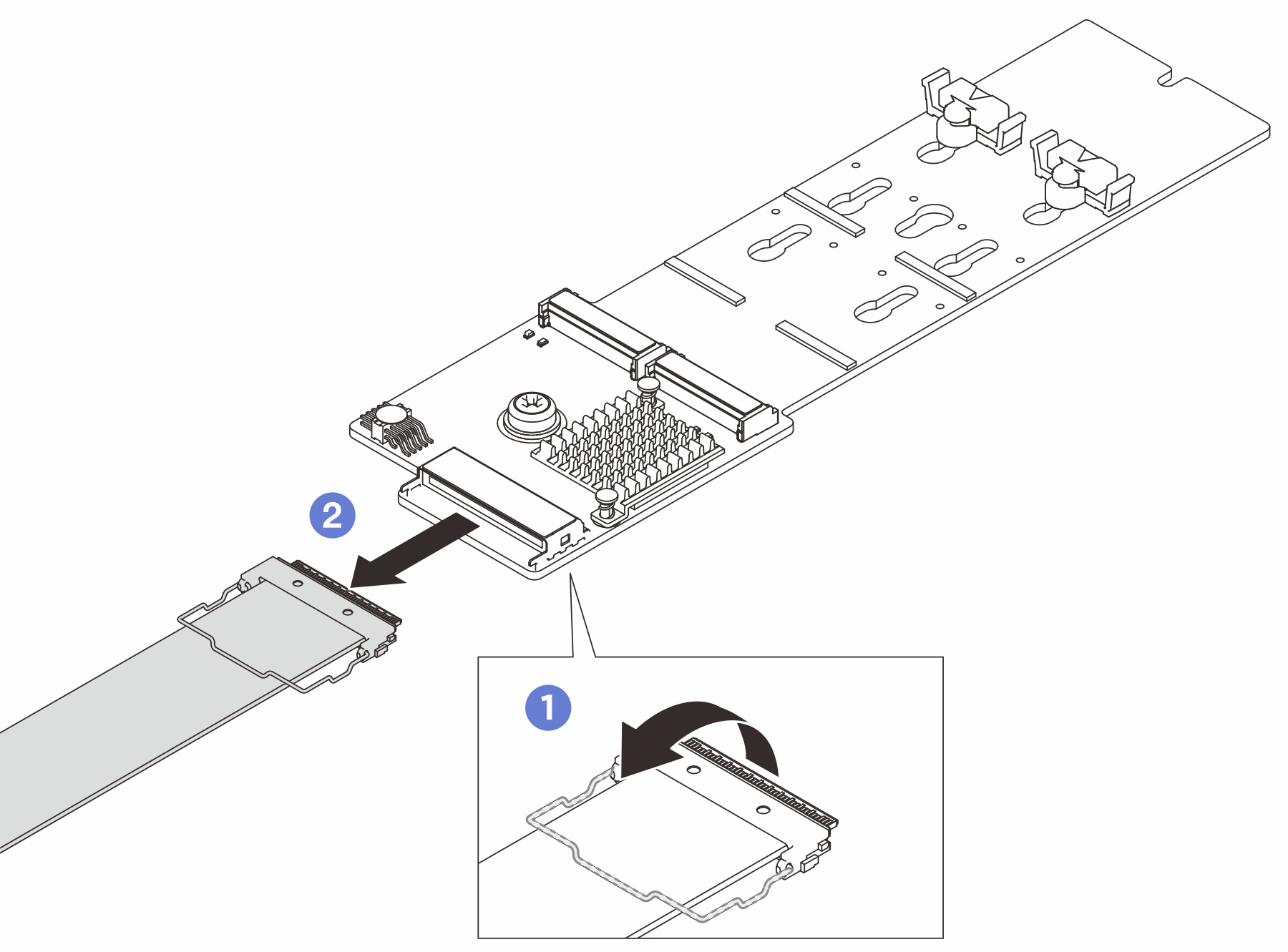

    圖 2. 拔除 M.2 背板纜線
    M.2 backplane cable disconnection
    1. 從接頭解開纜線上的導線環。
    2. 從 M.2 背板拔掉纜線。
  5. 取出穿過前方空氣擋板的纜線並將其放置在一旁。
    圖 3. 將纜線從前方空氣擋板中取出
    Lifting cable out of front air baffle
  6. 握住前方空氣擋板，然後小心地提起空氣擋板，使其脫離機箱。
    小心
    為了保持正常散熱和空氣流通，請在開啟伺服器之前重新裝回前方和後方空氣擋板。於空氣擋板卸下時操作伺服器，可能會損壞伺服器元件。
    圖 4. 卸下前方空氣擋板
    Removing front air baffle

在您完成之後

  1. 如果您打算更換前方空氣擋板，請卸下下列元件。

    1. 卸下所有快閃記憶體電源模組。請參閱卸下快閃記憶體電源模組。

    2. 卸下 M.2 背板。請參閱卸下 M.2 背板。

  2. 安裝替換裝置。請參閱安裝前方空氣擋板。

  3. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
