Retrait de la grille d’aération avant

Suivez les instructions de la présente section pour retirer la grille d’aération avant.

Procédure

1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
3. Si un module d’alimentation flash est installé, débranchez le câble du module d’alimentation flash RAID de la rallonge.
   Figure 1. Déconnexion du câble du module d’alimentation flash


4. Si un fond de panier M.2 se trouve sur la grille d’aération avant, déconnectez les câbles de fond de panier M.2 du fond de panier M.2.
   Figure 2. Déconnexion des câbles du fond de panier M.2


   1. Décrochez le crochet de câble du connecteur.
   2. Débranchez les câbles du fond de panier M.2.
5. Soulevez les câbles acheminés au travers de la grille d’aération avant et mettez-les de côté.

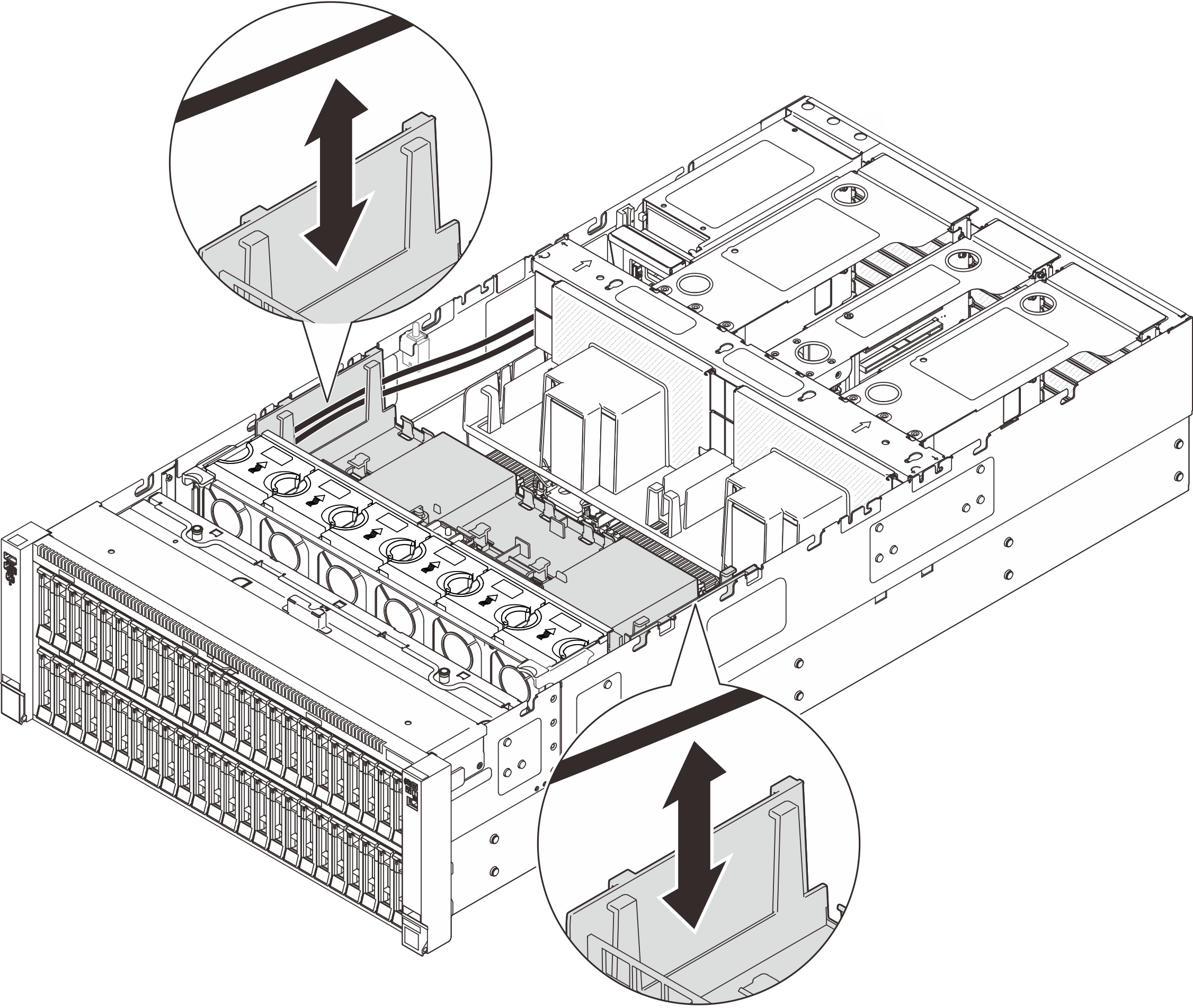

   Figure 3. Extraction du câble de la grille d’aération avant


6. Saisissez la grille d’aération avant et retirez-la avec précaution du châssis.
   Avertissement

   Avant de mettre le serveur sous tension, réinstallez les grilles d’aération avant et arrière pour assurer une ventilation et un refroidissement corrects du système. Si vous utilisez le serveur sans grille d’aération, vous risquez d’endommager les composants serveur.

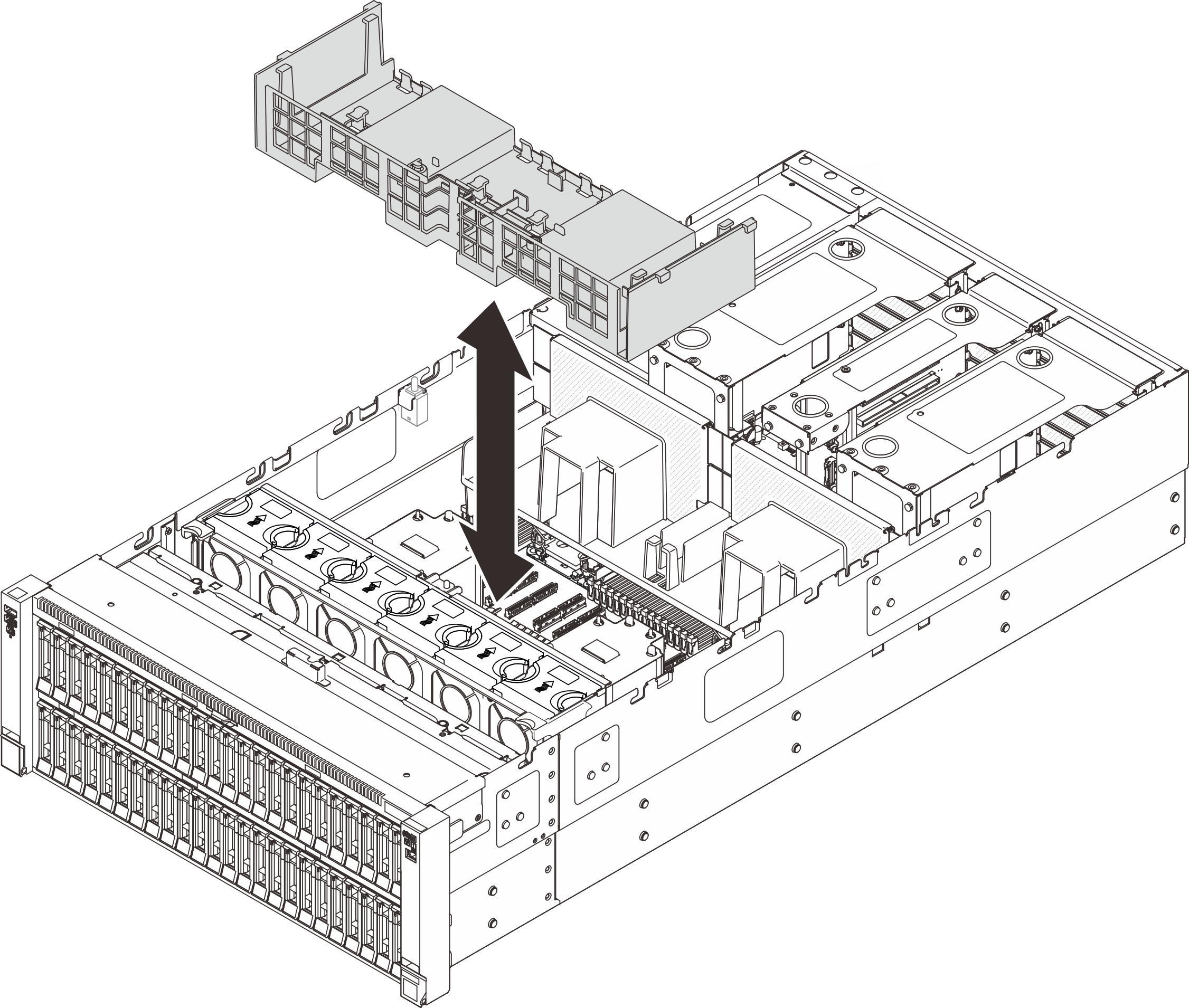

   Figure 4. Retrait de la grille d’aération avant
