ติดตั้งแผ่นกั้นลมด้านหน้า
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผ่นกั้นลมด้านหน้า
เกี่ยวกับงานนี้
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
หากคุณต้องการติดตั้งโมดูลหน่วยความจำภายในเซิร์ฟเวอร์ คุณต้องถอดแผ่นกั้นลมออกจากเซิร์ฟเวอร์ก่อน
เพื่อการระบายความร้อนและการระบายอากาศที่เหมาะสม ให้ติดตั้งแผ่นกั้นลมด้านหน้าและด้านหลังกลับเข้าที่ก่อนที่จะเปิดเซิร์ฟเวอร์ การใช้งานเซิร์ฟเวอร์โดยที่ถอดแผ่นกั้นลมออกอาจทำให้ส่วนประกอบเซิร์ฟเวอร์เสียหาย
ขั้นตอน
- จัดแถบของแผ่นกั้นลมด้านหน้าให้ตรงกับช่องใส่แผ่นกั้นลมด้านหน้าทั้งสองข้างของตัวเครื่อง จากนั้น วางแผ่นกั้นลมด้านหน้าลงในเซิร์ฟเวอร์หมายเหตุปิดคลิปยึดบนปลายของขั้วต่อโมดูลหน่วยความจำแต่ละอัน ก่อนติดตั้งแผ่นกั้นลม เพื่อให้มีการระบายความร้อนที่เหมาะสมรูปที่ 1. การติดตั้งแผ่นกั้นลมด้านหน้า
- เดินสายผ่านแผ่นกั้นลมด้านหน้ารูปที่ 2. การเดินสายผ่านแผงกั้นลมด้านหน้า

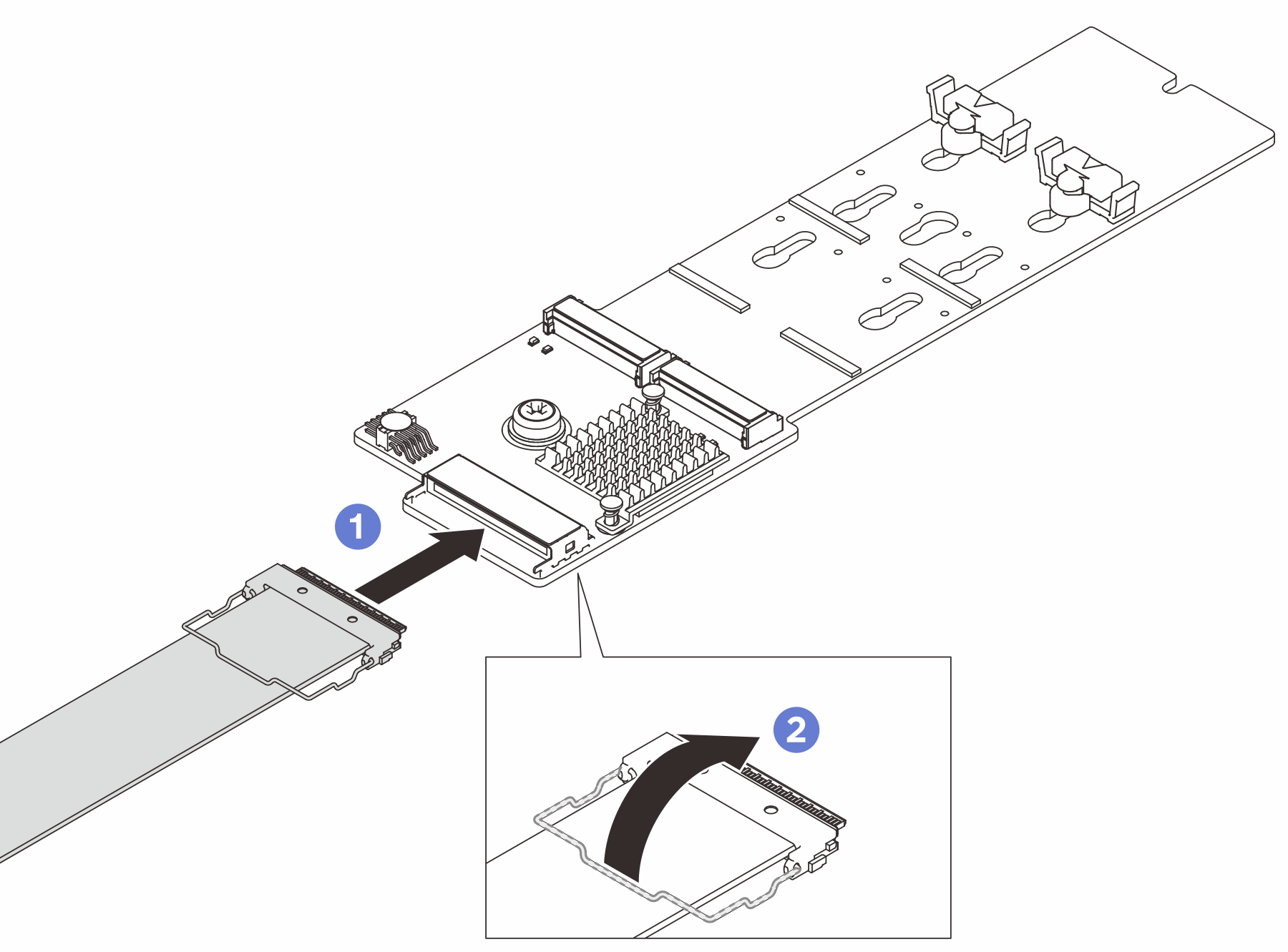

- หากจำเป็น ให้ต่อสายแบ็คเพลน M.2 กับแบ็คเพลน M.2 อีกครั้งรูปที่ 3. การต่อสายแบ็คเพลน M.2
เชื่อมต่อสายเข้ากับแบ็คเพลน M.2
เกี่ยวตัวเก็บสายบนสายเข้ากับขั้วต่อ
- หากจำเป็น ให้เชื่อมต่อโมดูลพลังงานแบบแฟลชกับอะแดปเตอร์โดยใช้สายต่อที่มาพร้อมกับโมดูลพลังงานแบบแฟลช ดู การเดินสายภายใน สำหรับข้อมูลเกี่ยวกับการเดินสายภายในรูปที่ 4. การเชื่อมต่อสายเข้ากับโมดูลพลังงานแบบแฟลช
หลังจากดำเนินการเสร็จ
หากคุณเปลี่ยนแผงกั้นลมด้านหน้า ให้ติดตั้งส่วนต่อไปนี้กลับเข้าที่
ติดตั้งแบ็คเพลน M.2 กลับเข้าที่ ดูติดตั้งแบ็คเพลน M.2
ติดตั้งโมดูลพลังงานแบบแฟลชทั้งหมดกลับเข้าที่ ดูติดตั้งโมดูลพลังงานแบบแฟลช
ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ ดูติดตั้งฝาครอบด้านบนด้านหน้า
ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
