Installazione del deflettore d'aria anteriore

Seguire le istruzioni riportate in questa sezione per installare il deflettore d'aria anteriore.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Se si desidera installare i moduli di memoria nel server, è necessario in primo luogo rimuovere il deflettore d'aria dal server.

  • Per un corretto raffreddamento e per consentire la circolazione dell'aria, reinstallare i deflettori d'aria anteriore e posteriore prima di accendere il server. È possibile che l'utilizzo del server senza il deflettore d'aria danneggi i componenti del server.

Procedura

  1. Allineare le linguette del deflettore d'aria anteriore agli appositi slot su entrambi i lati dello chassis, quindi abbassare il deflettore d'aria anteriore all'interno del server.
    Nota
    Chiudere il fermo di blocco a ogni estremità del connettore del modulo di memoria prima di installare il deflettore d'aria per garantire un raffreddamento adeguato.

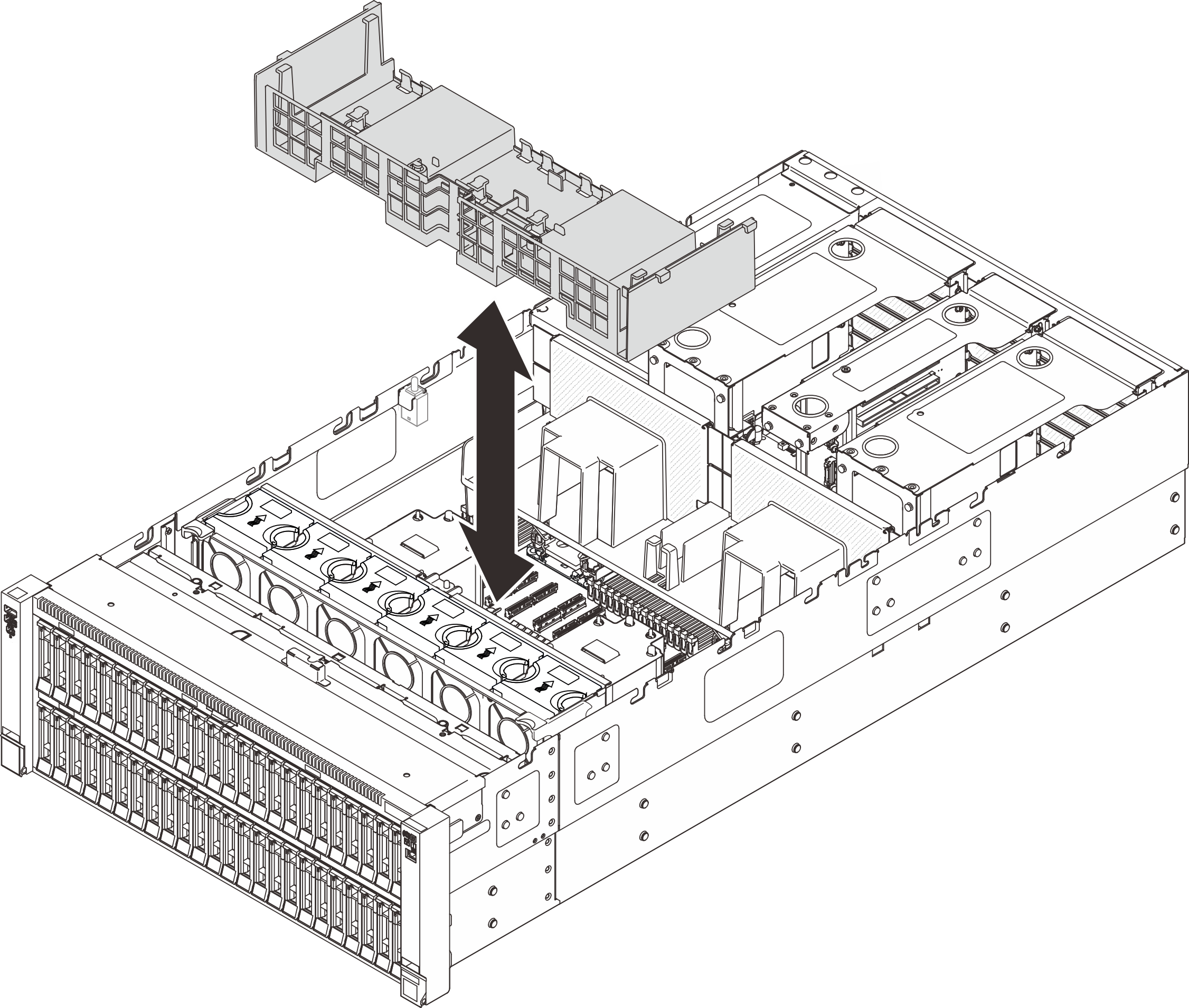

    Figura 1. Installazione del deflettore d'aria anteriore
    Installing front air baffle
  2. Esercitare una leggera pressione sul deflettore d'aria anteriore finché non è bloccato saldamente in posizione.
  3. Instradare i cavi attraverso il deflettore d'aria anteriore.

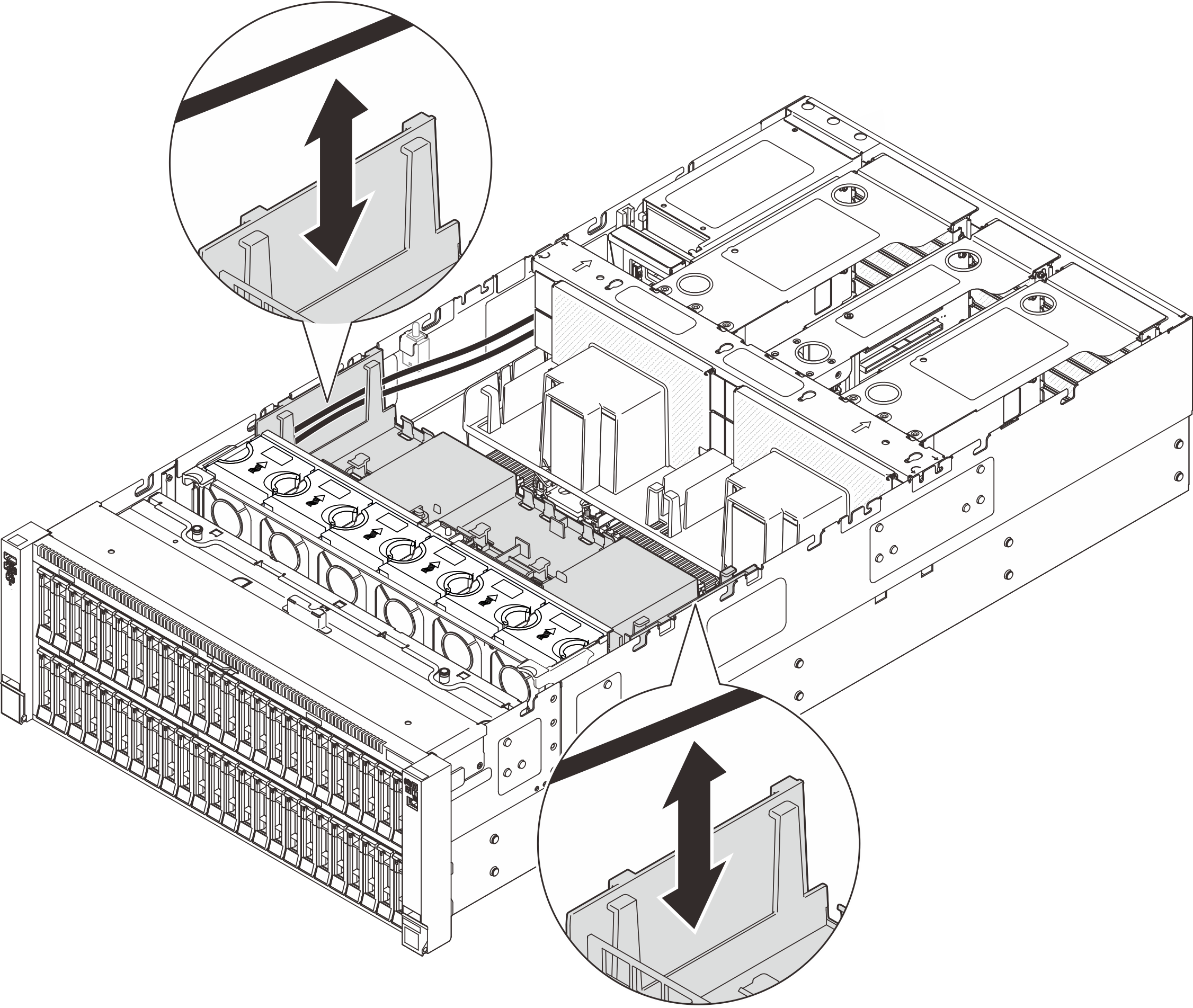

    Figura 2. Instradamento del cavo attraverso il deflettore d'aria anteriore
    Routing cable through front air baffle
  4. Se necessario, ricollegare il cavo del backplane M.2 al backplane M.2.
    Figura 3. Collegamento dei cavi del backplane M.2
    M.2 backplane cable connection
    1. Collegare il cavo al backplane M.2.
    2. Agganciare il fermo del cavo sul connettore.
  5. Se necessario, collegare il modulo di alimentazione flash a un adattatore con la prolunga fornita con il modulo di alimentazione flash. Vedere Instradamento dei cavi interni per ulteriori informazioni sull'instradamento dei cavi interni.
    Figura 4. Collegamento del cavo al modulo di alimentazione flash
    Connecting cable to flash power module

Dopo aver terminato

  1. Se si è sostituito il deflettore d'aria anteriore, reinstallare i seguenti componenti.

    1. Reinstallare il backplane M.2. Vedere Installazione del backplane M.2.

    2. Reinstallare tutti i moduli di alimentazione flash. Vedere Installazione di un modulo di alimentazione flash.

  2. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.

  3. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
