Hintere Luftführung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere Luftführung zu entfernen.

Vorgehensweise

1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
2. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
3. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).
4. Entfernen Sie alle PCIe-Adapterkarten. Siehe PCIe-Adapterkarte entfernen.
5. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.
6. Entfernen Sie das Netzkabel, das durch die hintere Luftführung geführt ist, und legen Sie es beiseite.
7. Notieren Sie sich zuerst die Kabelverbindungen. Heben Sie dann die Kabel an, die durch die hintere Luftführung geführt werden, und legen Sie sie beiseite.

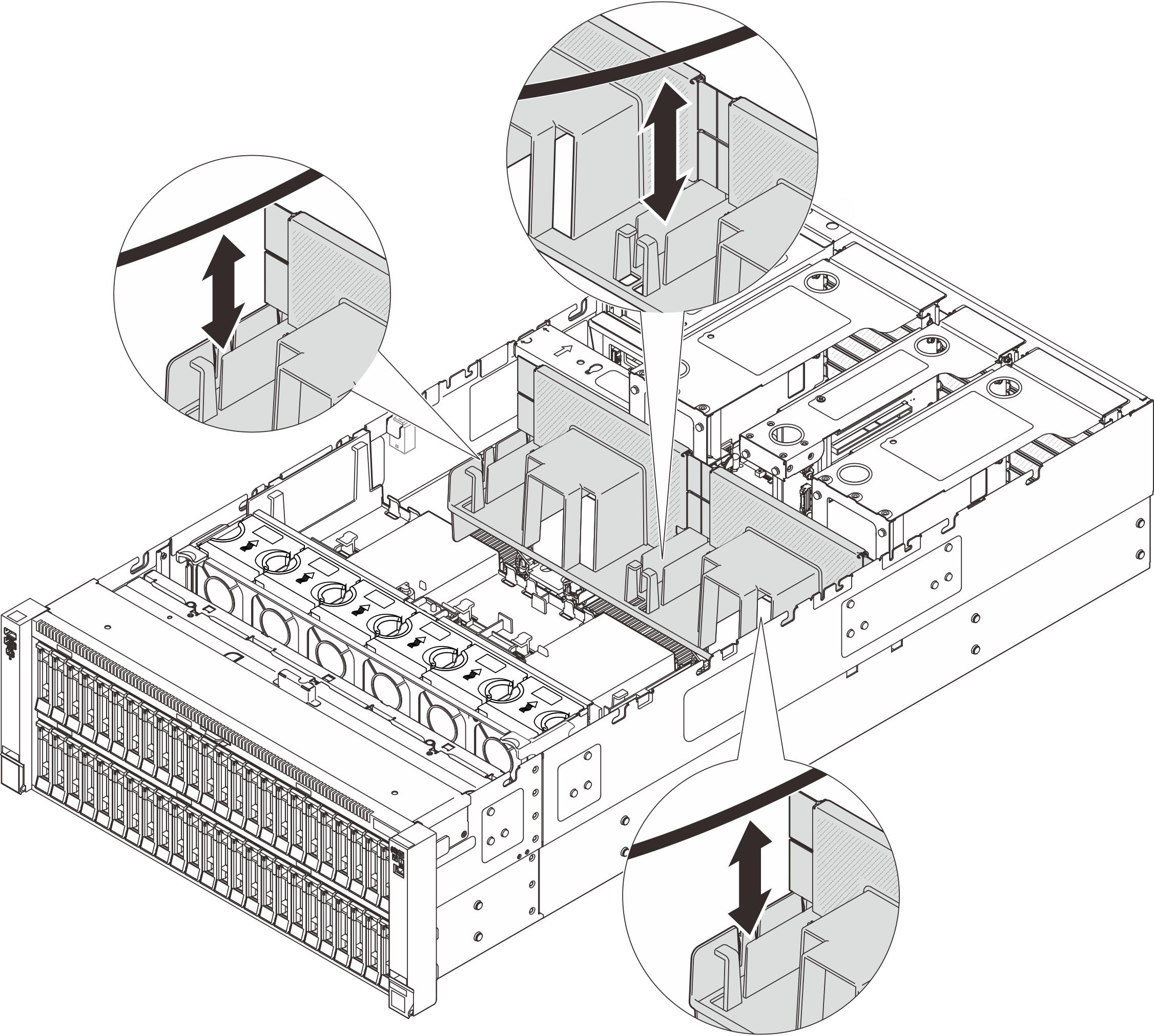

   Abbildung 1. Anheben des Kabels von der hinteren Luftführung


8. Fassen Sie die hintere Luftführung an und heben Sie sie vorsichtig aus dem Gehäuse heraus.
   Anmerkung

   Bringen Sie vor dem Einschalten des Servers die vordere und hintere Luftführung wieder an, um eine ordnungsgemäße Kühlung und Luftzirkulation sicherzustellen. Wenn der Server ohne die Luftführung betrieben wird, können die Komponenten des Servers beschädigt werden.

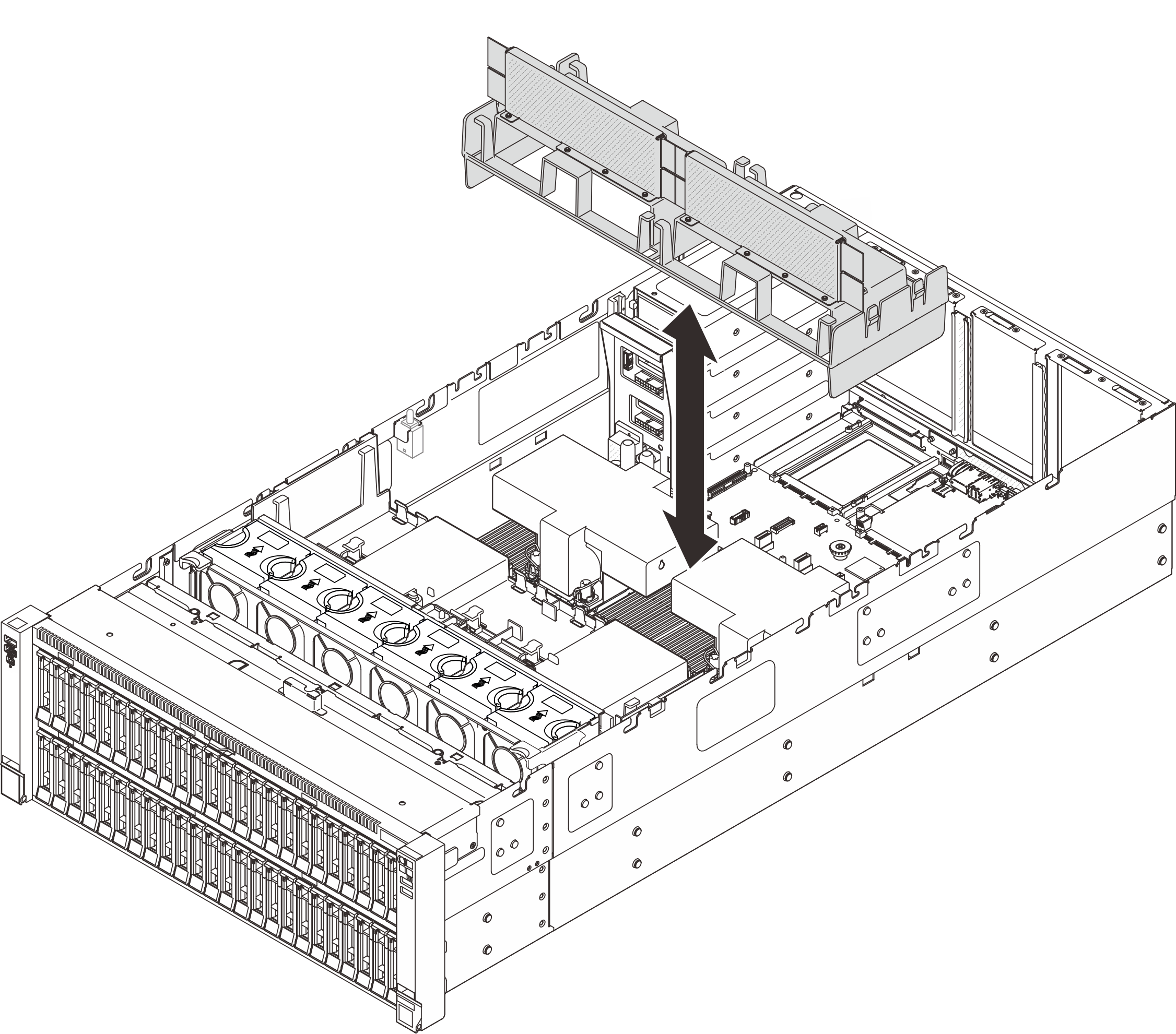

   Abbildung 2. Entfernen der hinteren Luftführung für 3U-Standard-PHM

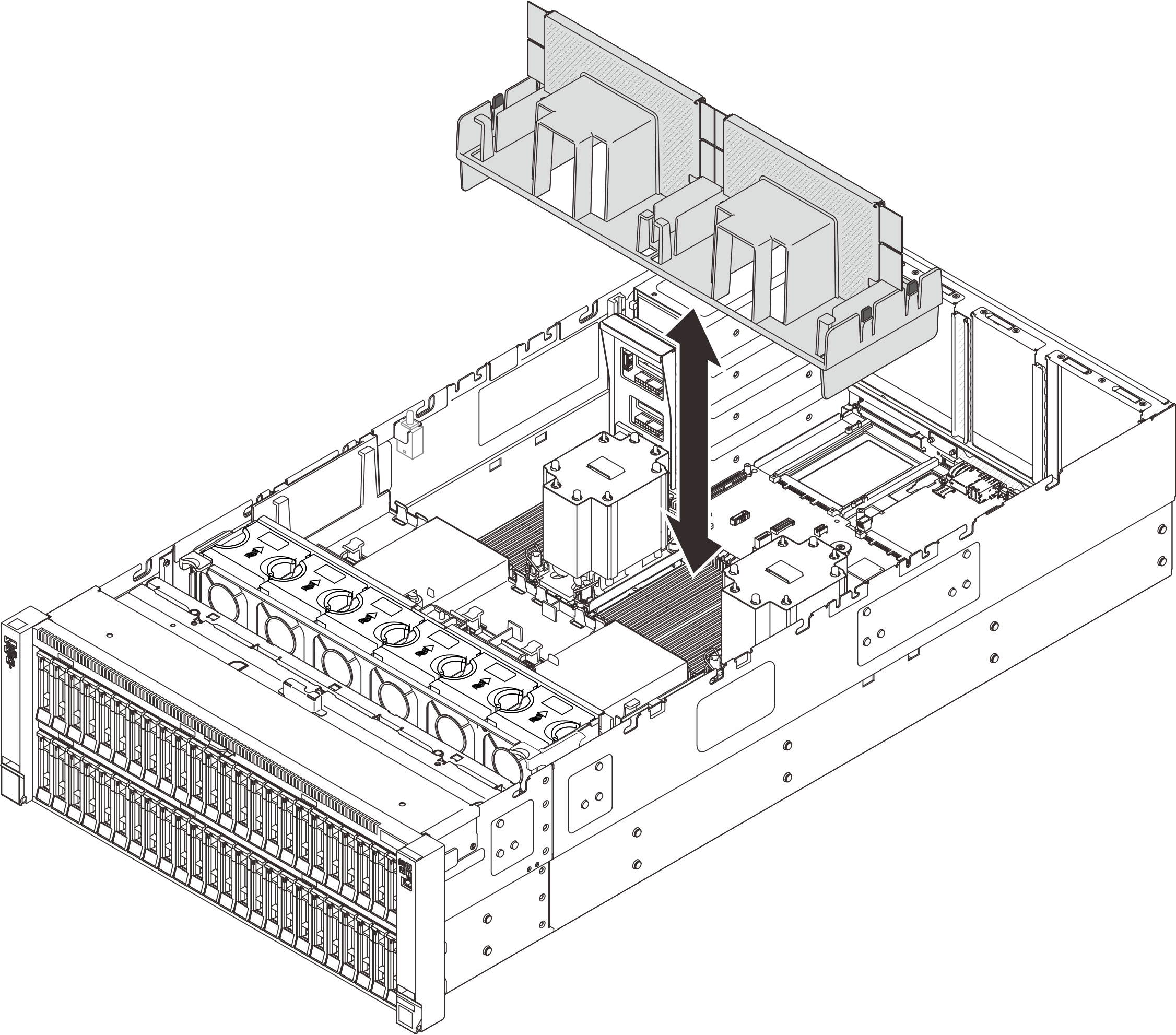

   Abbildung 3. Entfernen der hinteren Luftführung für 2U-Hochleistungs-PHM
