背面エアー・バッフルの取り外し

このセクションの手順に従って、背面エアー・バッフルを取り外します。

手順

1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
3. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
4. すべての PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
5. クロス・バーを取り外します。クロス・バーの取り外しを参照してください。
6. 背面エアー・バッフルを通して配線された電源ケーブルを取り外し、脇に置いておきます。
7. 最初にケーブル接続を記録します。次に、背面エアー・バッフルを通って配線されたケーブルを持ち上げ、脇に置きます。

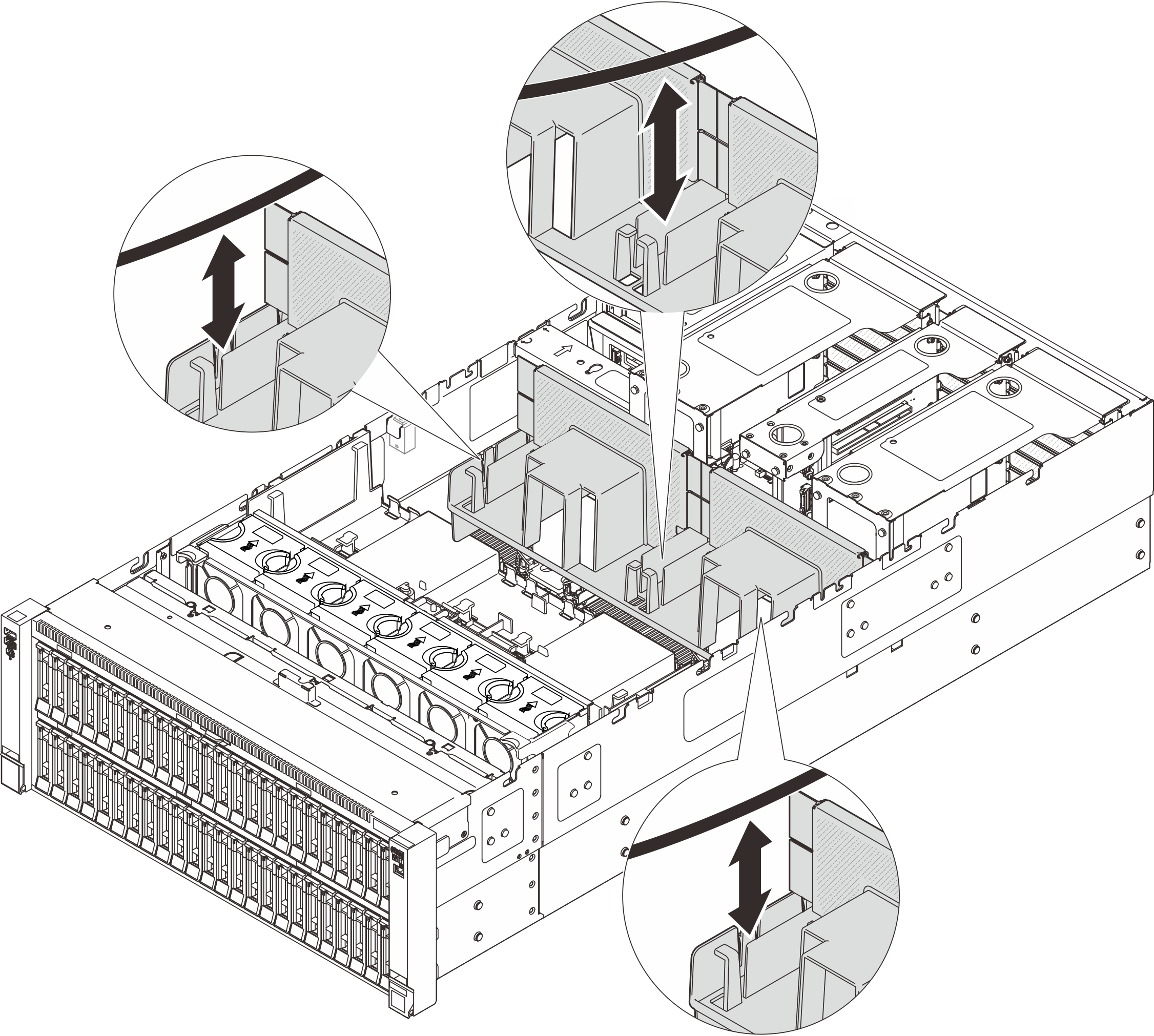

   図 1. 背面エアー・バッフルからケーブルを持ち上げる


8. 背面エアー・バッフルをつかんで、慎重にシャーシから持ち上げて取り外します。
   注

   適切な冷却と空気の流れを確保するために、前面および背面エアー・バッフルを再度取り付けてからサーバーの電源をオンにしてください。エアー・バッフルを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。

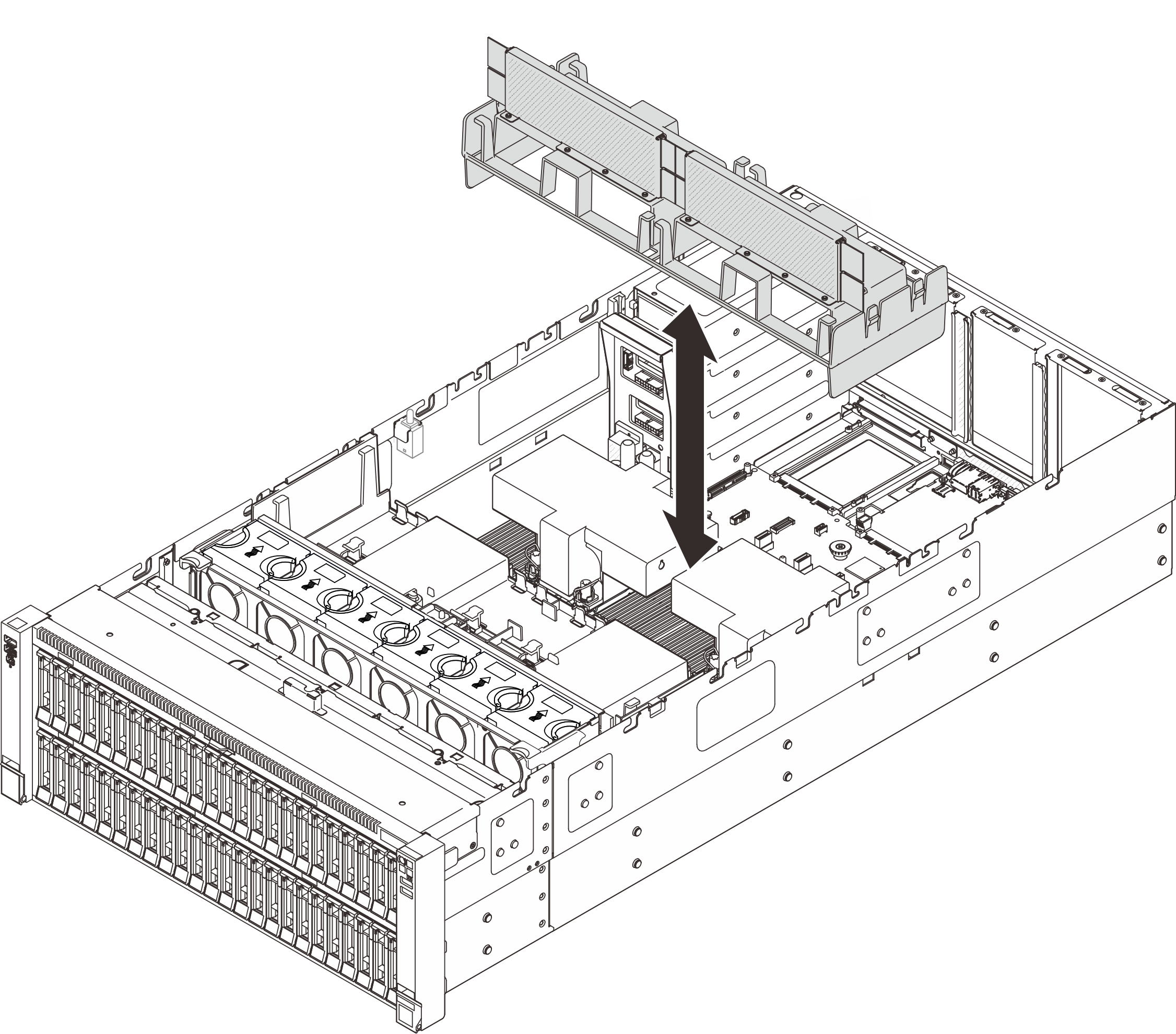

   図 2. 3U 標準 PHM 用背面エアー・バッフルの取り外し

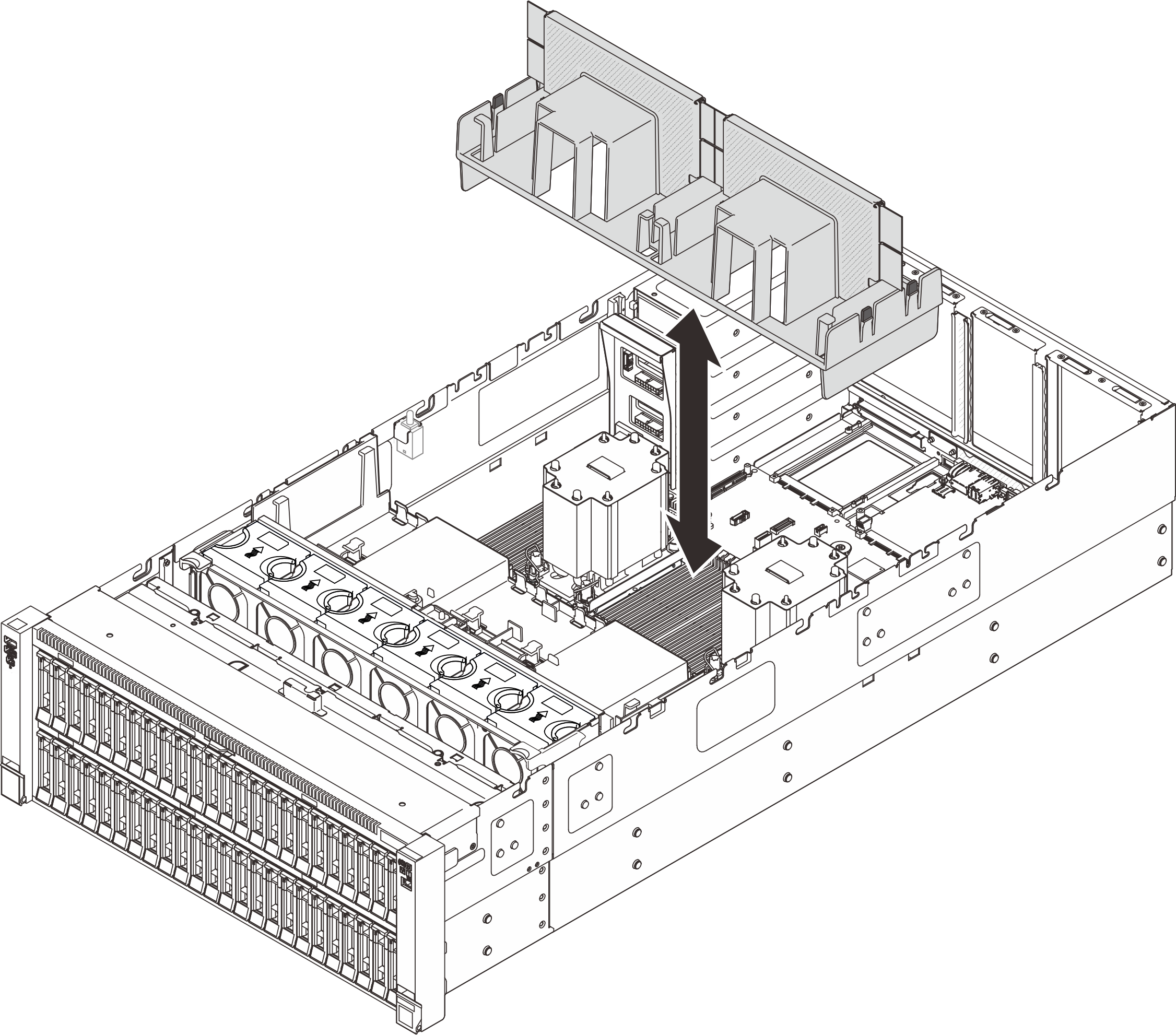

   図 3. 2U パフォーマンス PHM 用背面エアー・バッフルの取り外し
