Extracción del deflector de aire posterior

Siga las instrucciones que aparecen en esta sección para extraer el deflector de aire posterior.

Procedimiento

1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
4. Quite todas las tarjetas de expansión PCIe. Consulte Extracción de la tarjeta de expansión PCIe.
5. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
6. Extraiga el cable de alimentación que pasa por el deflector de aire posterior y apártelo.
7. Anote primero las conexiones de los cables y, a continuación, levante los cables que pasan por el deflector de aire posterior y déjelos a un lado.

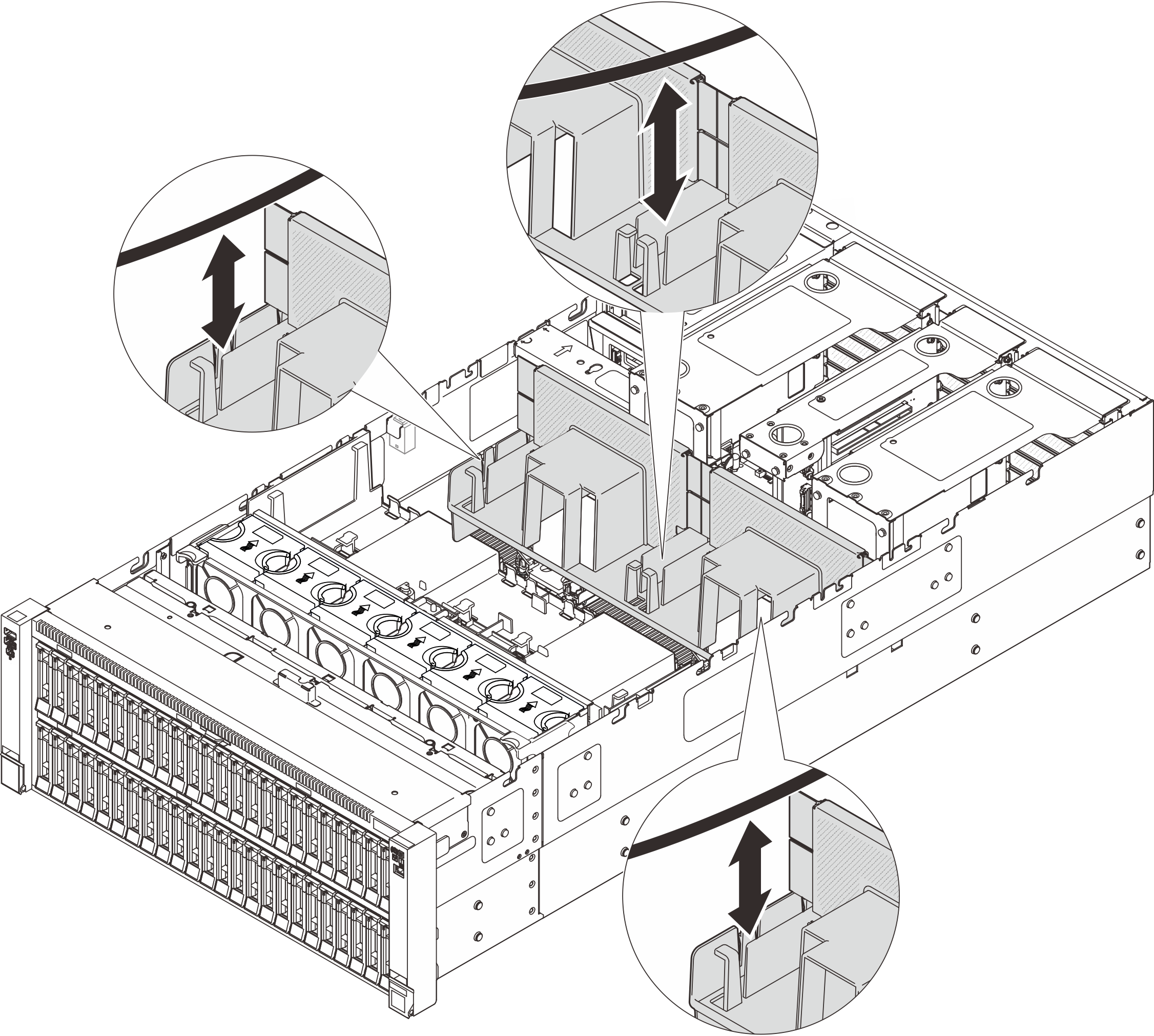

   Figura 1. Levantamiento del cable para sacarlo del deflector de aire posterior


8. Sujete el deflector de aire posterior y levántelo cuidadosamente para extraerlo del chasis.
   Nota

   Para permitir la refrigeración y el flujo de aire adecuados, vuelva a instalar los deflectores de aire frontal y posterior antes de encender el servidor. Si utiliza el servidor con el deflector de aire extraído, pueden producirse daños en los componentes de dicho servidor.

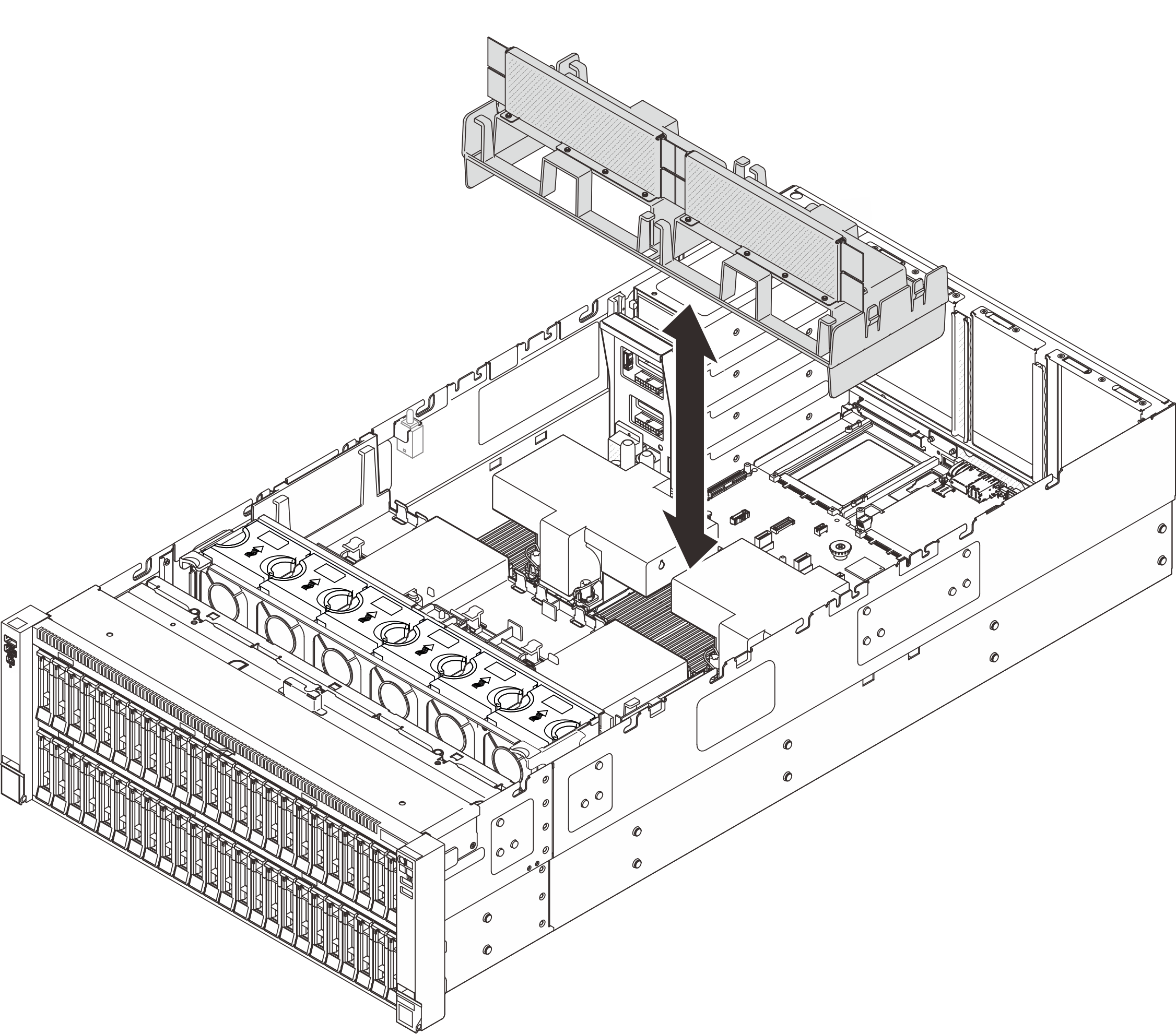

   Figura 2. Extracción del deflector de aire posterior para PHM estándar de 3U



   Figura 3. Extracción del deflector de aire posterior para PHM de rendimiento de 2U
