Retrait du tableau de distribution

Suivez les instructions de la présente section pour retirer le tableau de distribution.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
S029

DANGER
danger
Pour l’alimentation de -48 V CC, le courant électrique provenant des cordons d’alimentation peut présenter un danger.

Pour éviter tout risque de choc électrique :

  • Pour connecter ou déconnecter les cordons d’alimentation en courant continu -48 V lorsque vous devez retirer ou installer des unités d’alimentation en mode de redondance.
Connexion :Déconnexion :
  1. Débranchez TOUTES les sources d’alimentation en CC concernées, ainsi que les équipements connectés au produit.
  2. Installez les unités d’alimentation dans le boîtier du système.
  3. Branchez le ou les cordon(s) d’alimentation en courant continu au produit.
    • Assurez-vous que la polarité est correcte pour les connexions -48 V CC : positive (+) pour la borne RTN et négative (-) pour -VIN (-48 V typique) CC. La mise à la terre doit être correctement réalisée.
  4. Branchez le ou les cordon(s) d’alimentation en courant continu à la ou aux source(s) d’alimentation concernée(s).
  5. Branchez toutes les sources d’alimentation.
  1. Déconnectez ou débranchez les sources d’alimentation en courant continu concernées (au niveau du tableau du disjoncteur) avant de retirer les blocs d’alimentation.
  2. Retirez le ou les cordon(s) d’alimentation en courant continu concerné(s) et assurez-vous de la bonne isolation de la ou des borne(s).
  3. Débranchez les unités d’alimentation concernées du boîtier du système.
S035
shock hazard
ATTENTION

N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à l'origine d'un problème, contactez un technicien de maintenance.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
  3. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.
  4. Retirez et dégagez délicatement chaque bloc d’alimentation installé.
  5. Déconnectez la bande latérale et les cordons d'alimentation du tableau de distribution.

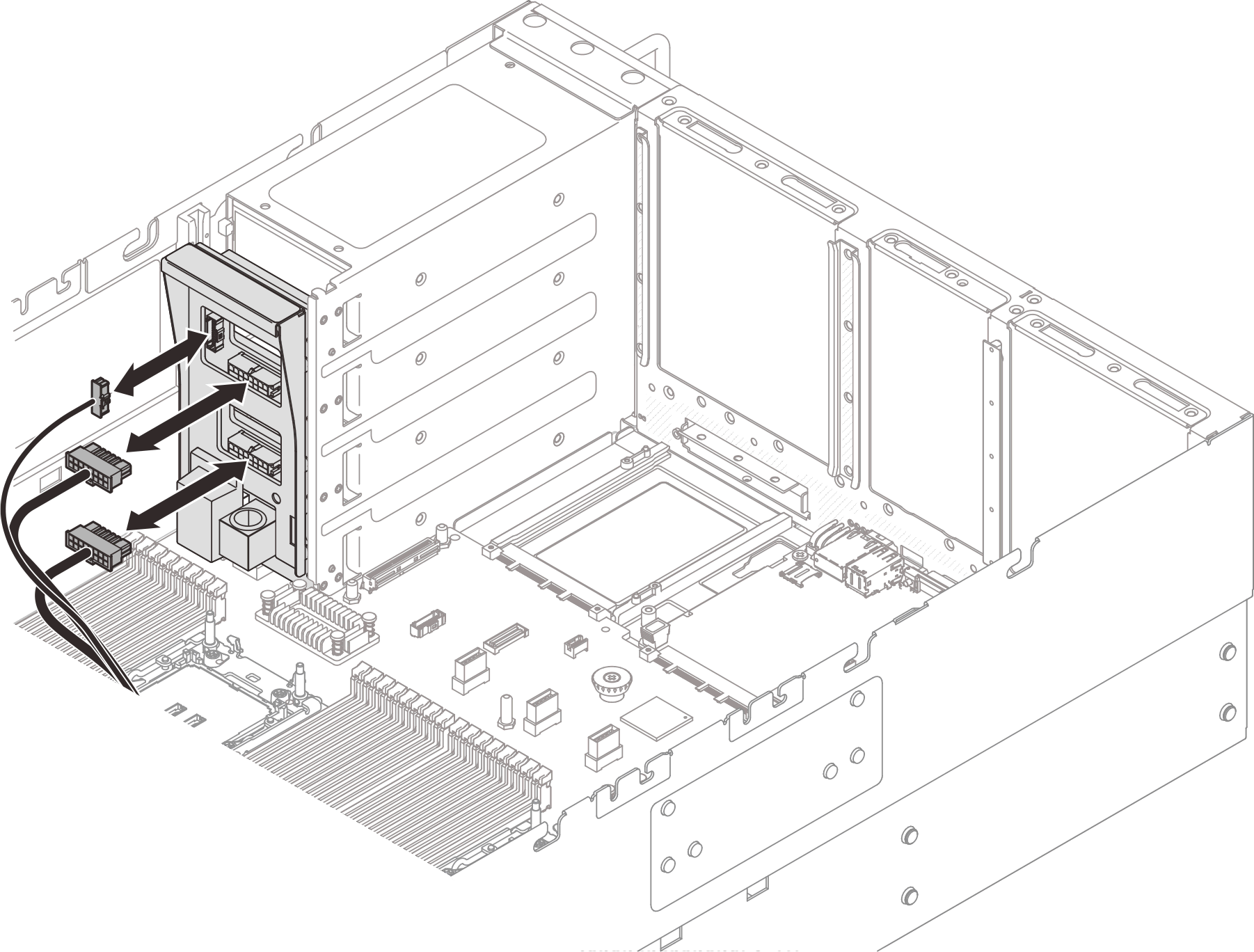

    Figure 1. Débranchement des câbles du tableau de distribution

    Disconnecting power distribution board cables
  6. Saisissez et soulevez le tableau de distribution pour le retirer.

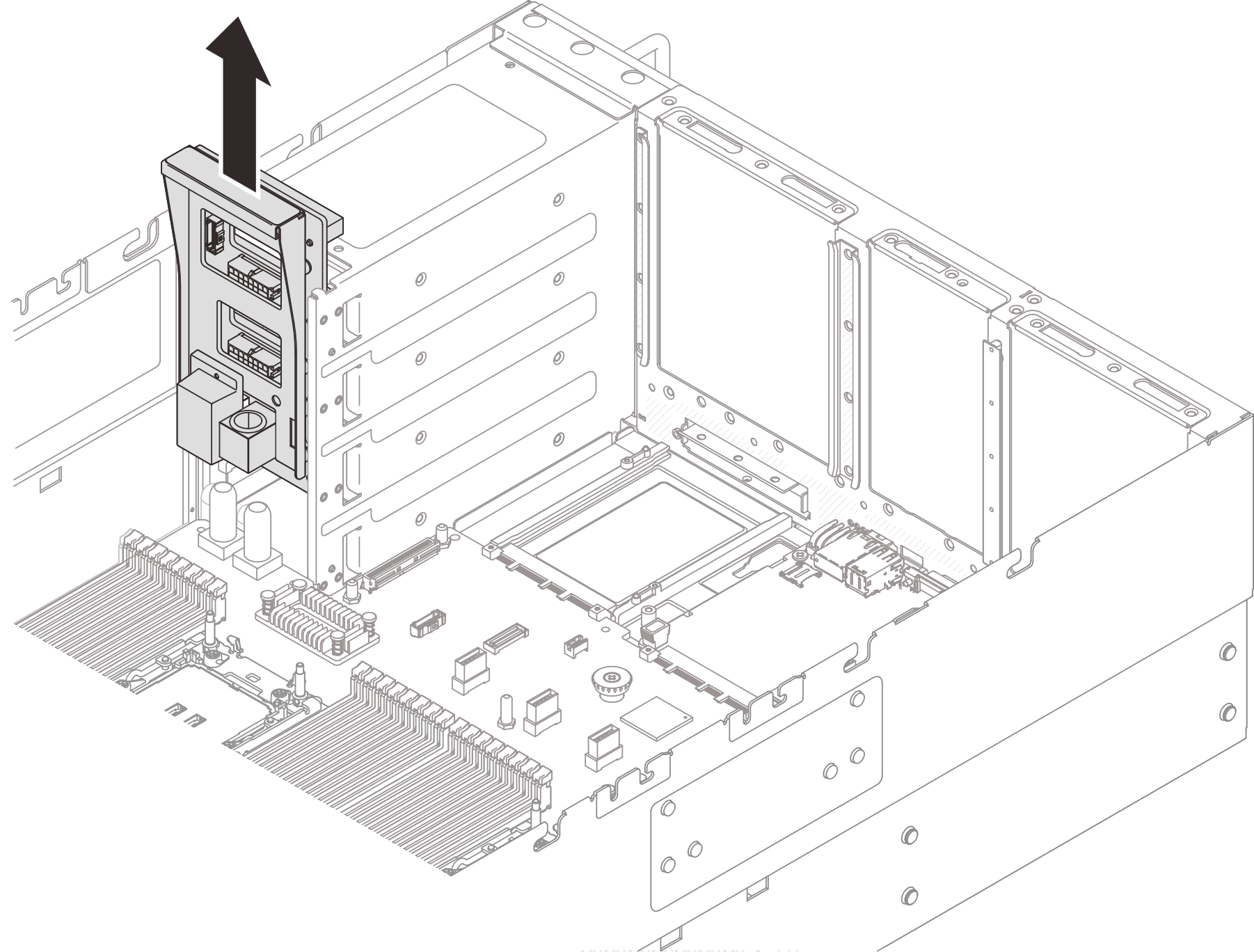

    Figure 2. Retrait du tableau de distribution

    Removing power distribution board

Après avoir terminé

  1. Installez une unité de remplacement. Voir Installation du tableau de distribution.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.

  3. Si vous prévoyez de recycler le composant.

    1. Retirez les six vis et séparez le fond de panier de son support.

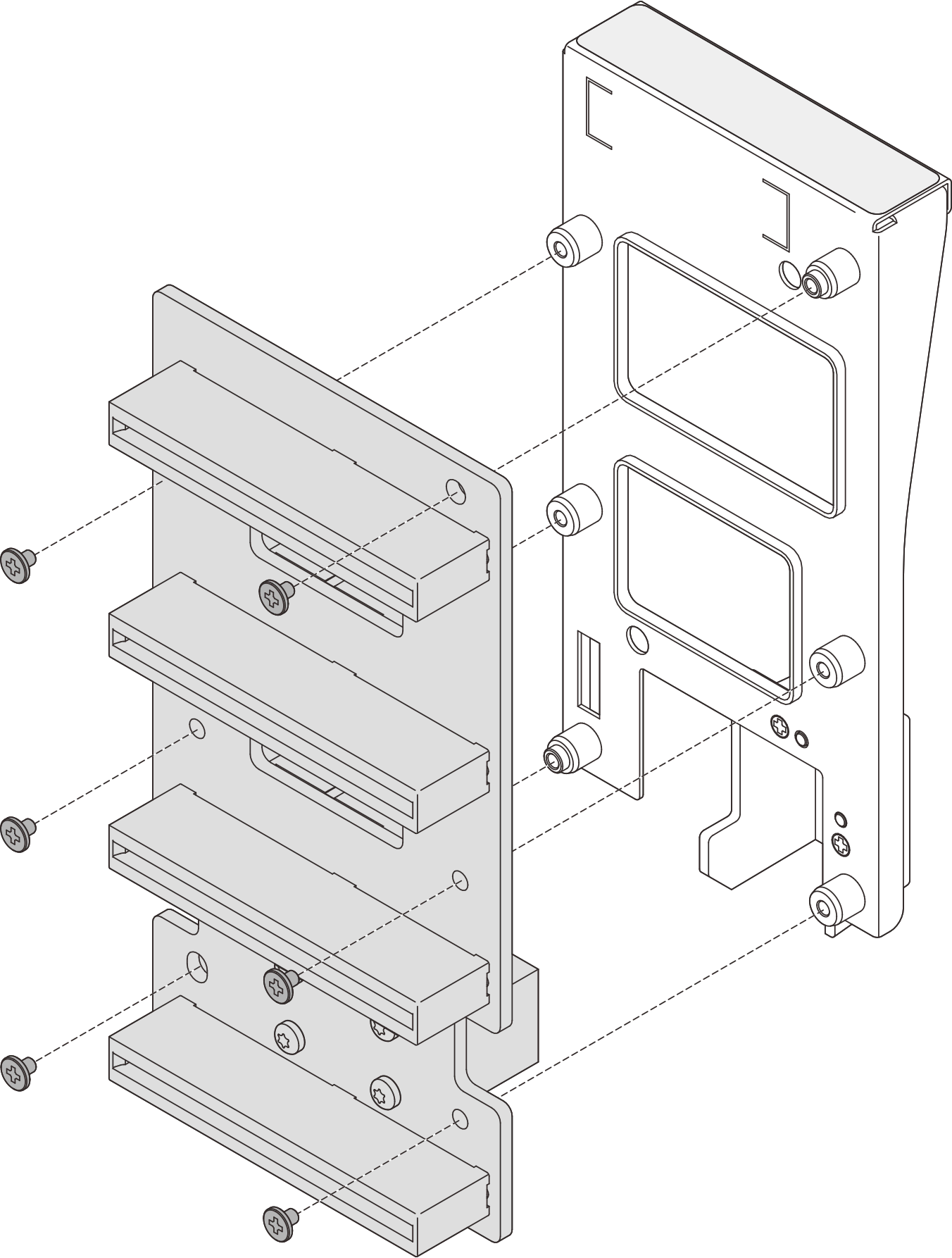

      Figure 3. Démontage du tableau de distribution
      Disassembling the power distribution board
    2. Recyclez le composant conformément à la réglementation en vigueur.
