Installation du tableau de distribution

Suivez les instructions de la présente section pour installer le tableau de distribution.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Alignez le connecteur inférieur du tableau de distribution avec le connecteur correspondant du bloc carte mère. Ensuite, poussez le tableau de distribution jusqu’à ce qu’il soit bien installé.

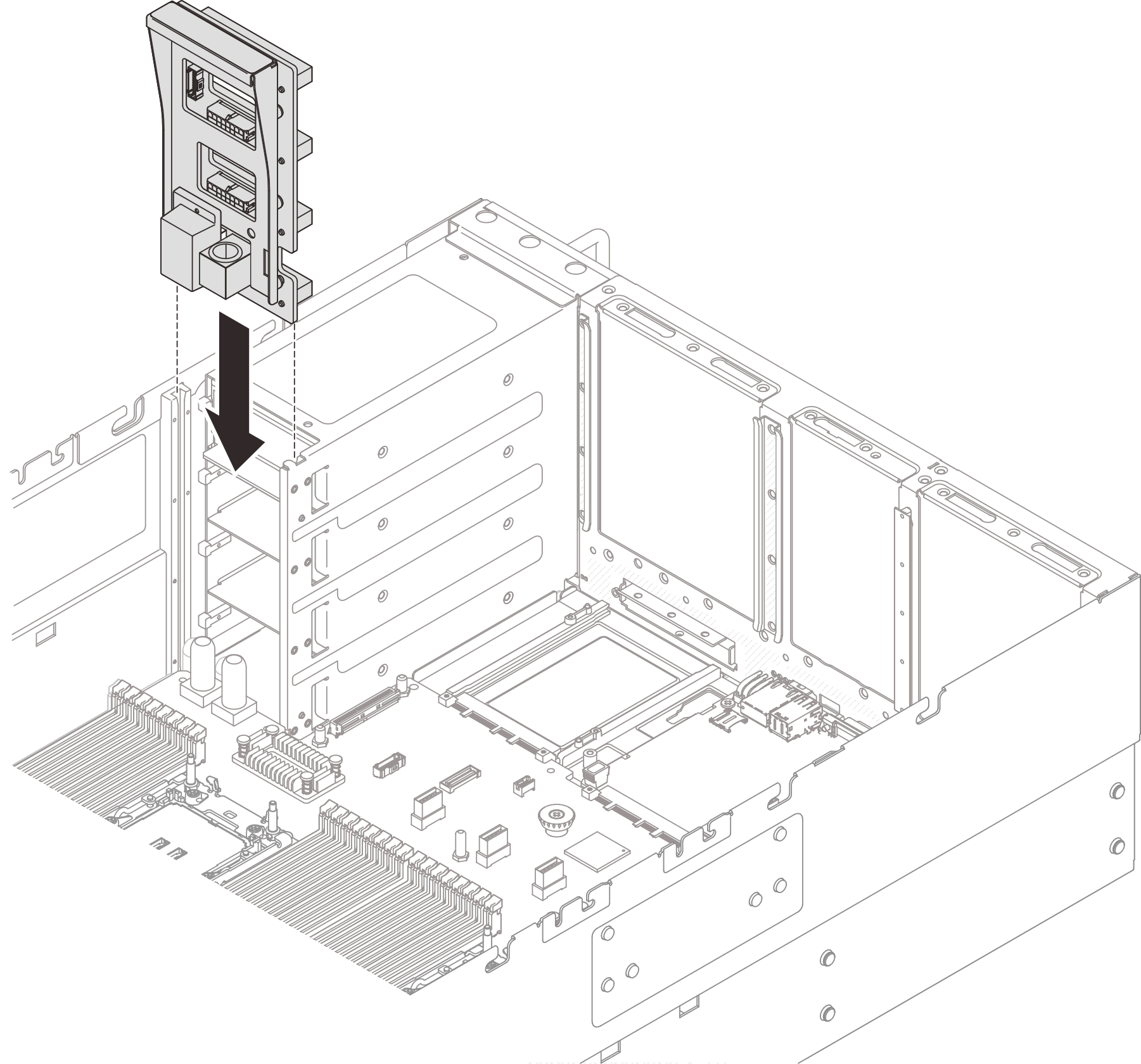

    Figure 1. Installation du tableau de distribution

    Installing power distribution board
  2. Branchez le cordon d’alimentation et de bande latérale au tableau de distribution. Consultez la section Cheminement interne des câbles pour en savoir plus sur le cheminement interne des câbles.
    Figure 2. Branchement des câbles du tableau de distribution

    Connecting power distribution board cables

Après avoir terminé

  1. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.

  2. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  3. Réinstallez toutes les unités d’alimentation. Voir Installation d’un bloc d’alimentation.

  4. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
