Instalar a placa de distribuição de energia

Siga as instruções nesta seção para instalar a placa de distribuição de energia.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Alinhe o conector inferior na placa de distribuição de energia com o conector correspondente no conjunto da placa-mãe. Em seguida, empurre a placa de distribuição de energia até encaixá-lo com firmeza.

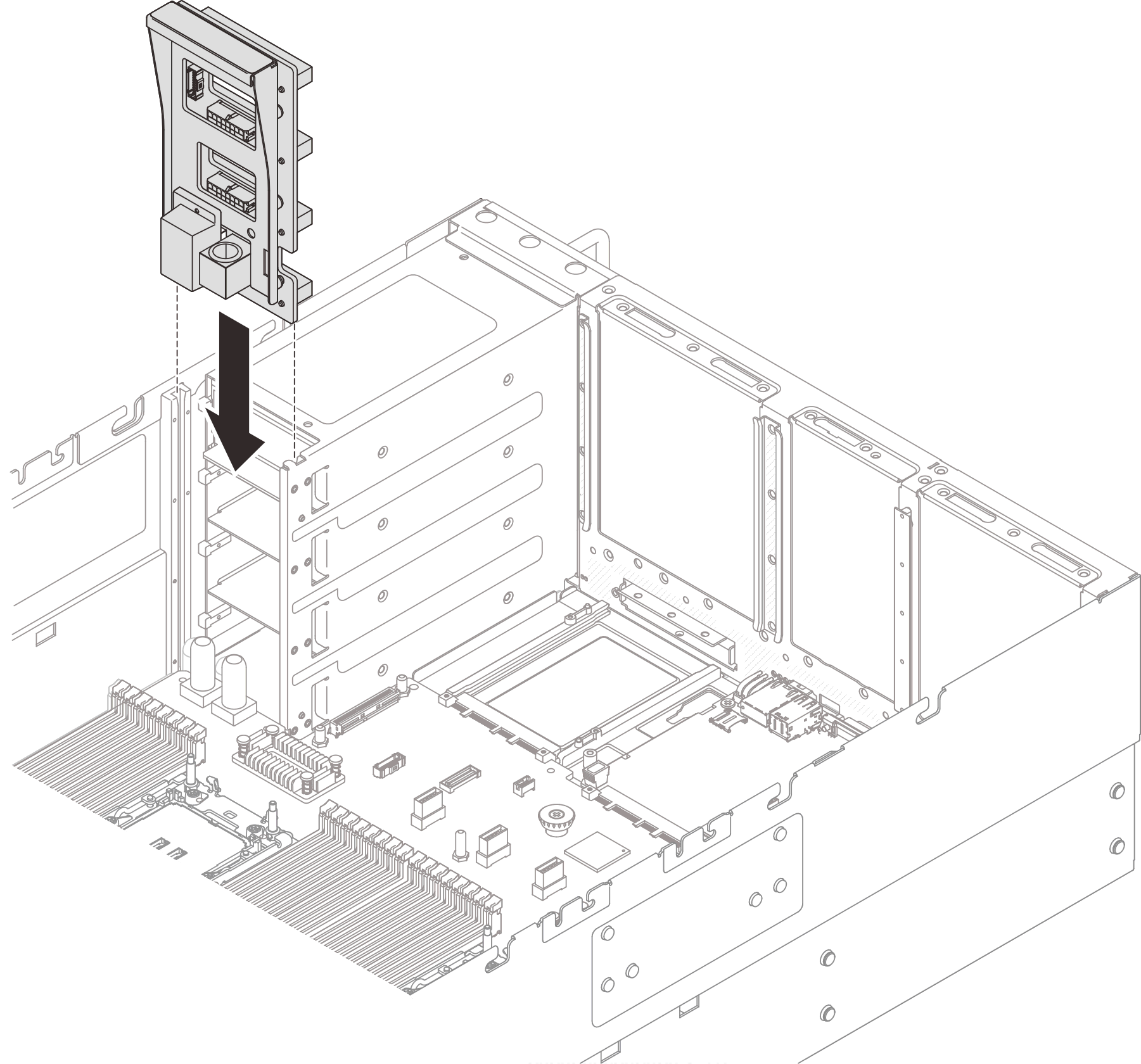

    Figura 1. Instalando a placa de distribuição de energia

    Installing power distribution board
  2. Conecte os cabos lateral e de alimentação à placa de distribuição de energia. Consulte Roteamento de cabos internos para obter mais informações sobre o roteamento de cabos internos.

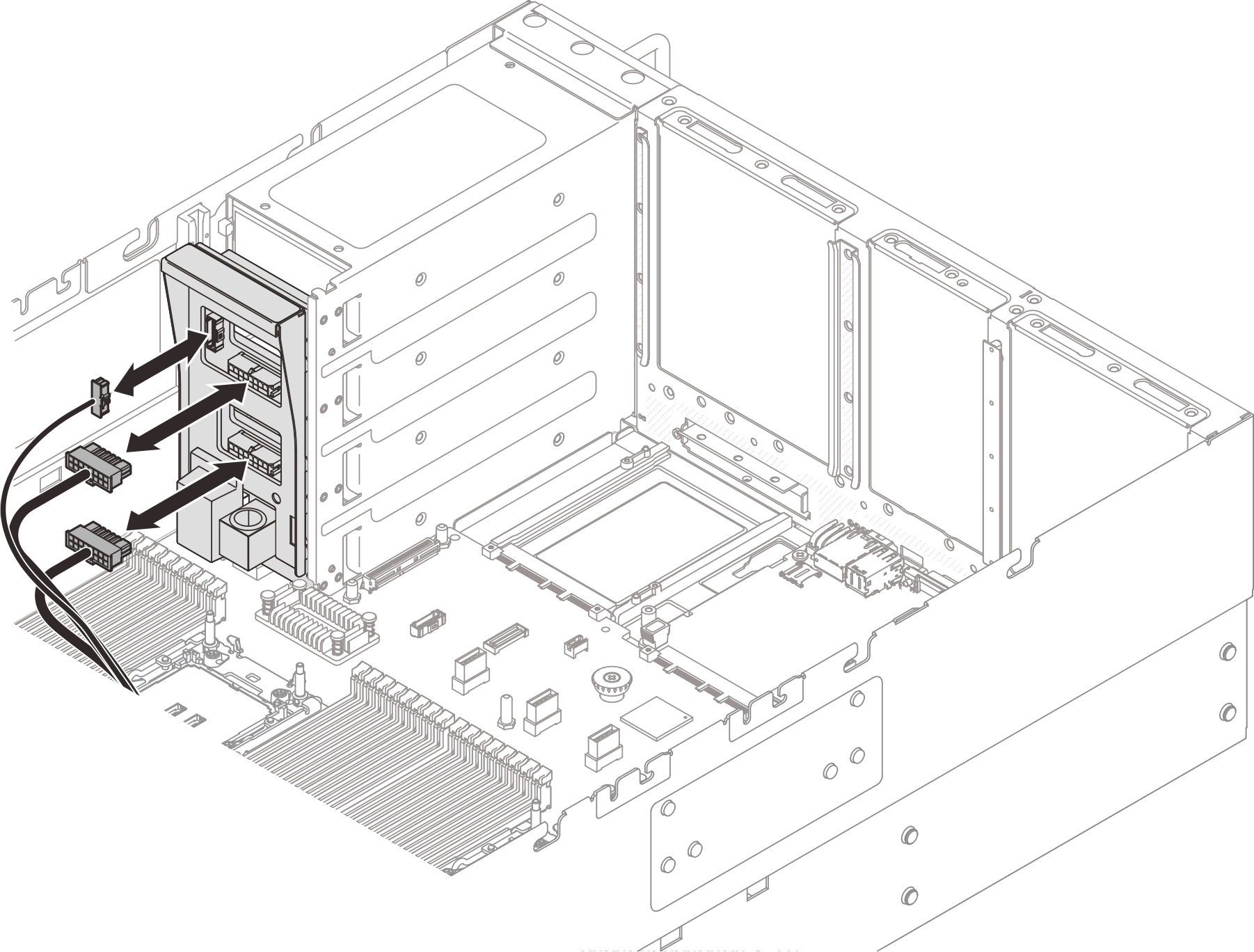

    Figura 2. Conectando os cabos da placa de distribuição de energia

    Connecting power distribution board cables

Depois de concluir

  1. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.

  2. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  3. Reinstale todas as unidades de fonte de alimentação. Consulte Instalar uma unidade da fonte de alimentação.

  4. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
