Installazione della scheda di distribuzione dell'alimentazione
Seguire le istruzioni riportate in questa sezione per installare la scheda di distribuzione dell'alimentazione.
Informazioni su questa attività
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR860 V4 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.
Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.
Procedura

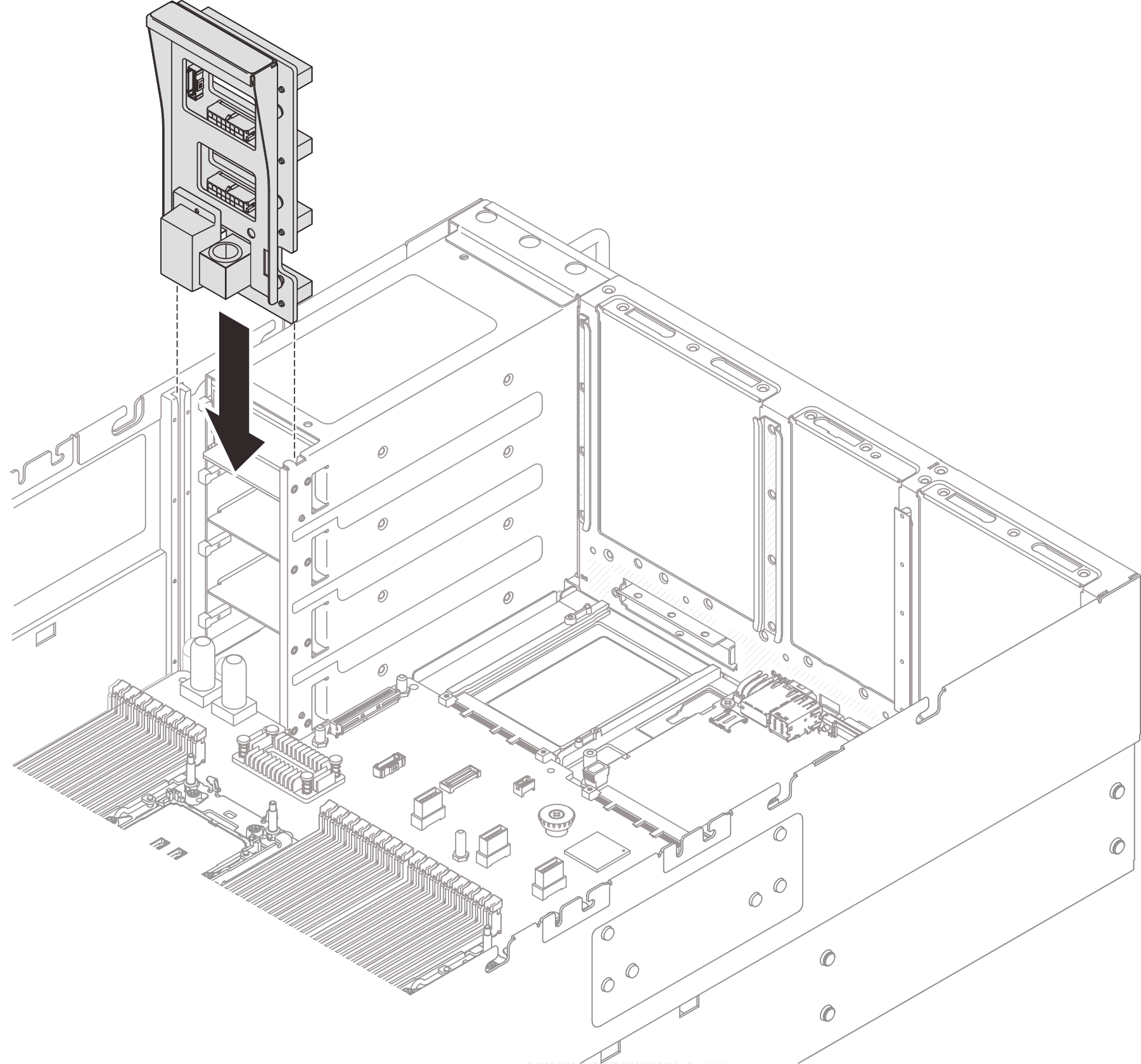

- Allineare il connettore inferiore sulla scheda di distribuzione dell'alimentazione al connettore corrispondente sull'assieme della scheda di sistema, quindi inserire la scheda di distribuzione dell'alimentazione finché non è posizionata saldamente.Figura 1. Installazione della scheda di distribuzione dell'alimentazione

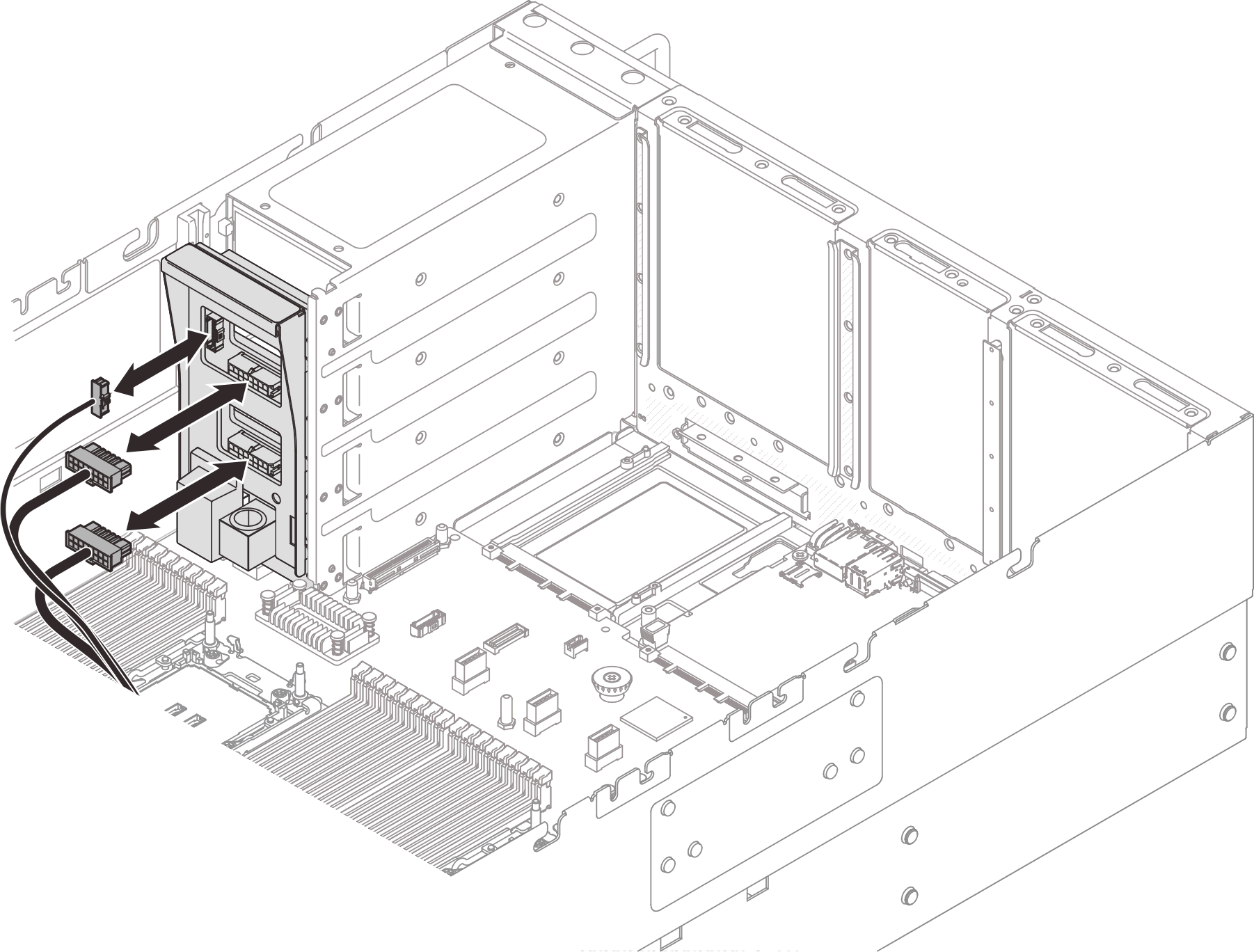

- Collegare i cavi laterali e di alimentazione alla scheda di distribuzione dell'alimentazione. Vedere Instradamento dei cavi interni per ulteriori informazioni sull'instradamento dei cavi interni.Figura 2. Collegamento dei cavi della scheda di distribuzione dell'alimentazione
Dopo aver terminato
Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
Reinstallare tutte le unità di alimentazione. Vedere Installazione di un'unità di alimentazione.
Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
