Siga as instruções nesta seção para instalar uma fonte de alimentação.
Sobre esta tarefa
As dicas a seguir descrevem as informações que devem ser consideradas ao instalar uma unidade de fonte de alimentação:
Se a unidade de fonte de alimentação a ser removida for a única instalada, ela não será hot-swap. Antes de removê-la, você deve desligar o servidor primeiro. Para oferecer suporte ao modo de redundância ou hot-swap, instale uma unidade de fonte de alimentação hot-swap adicional.
Se você estiver substituindo a fonte de alimentação existente por uma nova fonte de alimentação:
Use Lenovo Capacity Planner para calcular a capacidade de energia necessária para o que está configurado para o servidor. Mais informações sobre o Lenovo Capacity Planner estão disponíveis em: Site do Lenovo Capacity Planner.
Certifique-se de que os dispositivos que estão sendo instalados sejam aceitos. Para obter uma lista de dispositivos opcionais suportados para o servidor, acesse: Site do Lenovo ServerProven.
Anexe a etiqueta de informações de energia que vem com essa opção na etiqueta existente localizada na fonte de alimentação.
Figura 1. Etiqueta de exemplo da unidade de fonte de alimentação na tampa superior
CUIDADO
Corrente de toque alto. Conecte à terra antes de conectar ao fornecimento.
S002
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
S029
PERIGO
danger
Para uma fonte de alimentação CC de -48 V, a corrente elétrica proveniente de cabos de alimentação é perigosa.
Para evitar risco de choque elétrico:
Para conectar ou desconectar cabos de alimentação CC de -48 V quando você precisar remover/instalar, instale unidades de fonte de alimentação de redundância.
Para Conectar:
Para Desconectar:
Desligue as fontes de alimentação CC e equipamentos que estiverem conectados a este produto.
Instale as unidades de fonte de alimentação no compartimento do sistema.
Conecte os cabos de alimentação CC ao produto.
Assegure a polaridade correta das conexões CC de -48 V: RTN é "+" e -Vin (típica -48 V) CC é "-". O aterramento deve ser conectado muito bem.
Conecte os cabos de alimentação CC às fontes de alimentação em questão.
Ligue todas as fontes de alimentação.
Desconecte ou desligue as fontes de alimentação CC em questão (no painel de disjuntores) antes de remover as unidades de fonte de alimentação.
Remova os cabos CC em questão e verifique se o terminal de fios dos cabos de alimentação está isolado.
Desconecte as unidades da fonte de alimentação em questão do invólucro do sistema.
S035
CUIDADO
Nunca remova a tampa de uma fonte de alimentação nem qualquer peça que tenha essa etiqueta anexada. Qualquer componente que tiver esta etiqueta possui voltagem, correntes e níveis de energia perigosos. Nenhuma peça localizada no interior desses componentes pode ser consertada. Se você suspeitar de um problema com uma dessas peças, entre em contato com um técnico de serviço.
NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.
CUIDADO
Entrada de 240 V CC (intervalo de entrada: 180-300 V CC) com suporte APENAS na China Continental. A fonte de alimentação com entrada de 240 VCC não oferece suporte para a função de cabo de alimentação hot-plug. Antes de remover a fonte de alimentação com entrada CC, desligue o servidor ou desconecte as fontes de alimentação CC do painel do disjuntor ou desligando a fonte de alimentação. Em seguida, remova o cabo de alimentação.
Se estiver instalando uma fonte de alimentação em um compartimento vazio, remova o painel de preenchimento da fonte de alimentação do compartimento da fonte de alimentação.
Certifique-se de que a unidade da fonte de alimentação a ser instalada seja da mesma que as instaladas. Caso contrário, remova todas as unidades de fonte de alimentação existentes e substitua-as por unidades iguais.
Nota
Certifique-se de que todas as unidades de fonte de alimentação a serem instaladas sejam da mesma voltagem. Não combine unidades de fonte de alimentação com voltagens diferentes na mesma unidade de servidor.
Se mais de uma unidade estiverem instaladas, comece com o menor compartimento de fonte de alimentação disponível.
Segure a alça e deslize-a para dentro do compartimento da fonte de alimentação até ela se encaixar no lugar.
Nota
A PSU com uma aba de liberação é uma PSU hot-swap. A cor da guia de liberação não afeta a capacidade de manutenção da PSU.

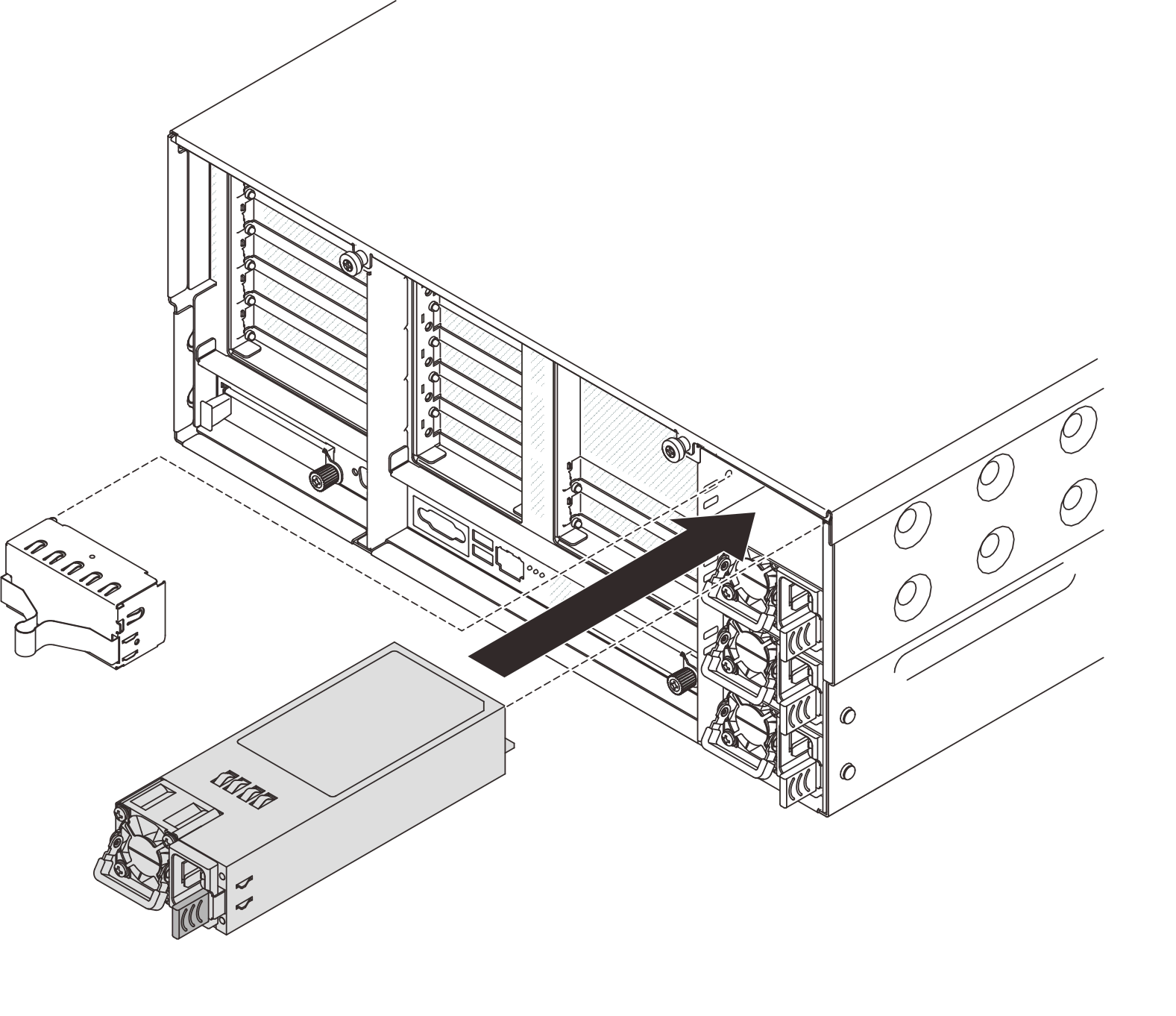

Figura 2. Instalando a unidade da fonte de alimentação
Conecte a unidade da fonte de alimentação a uma tomada aterrada adequadamente.
Para unidades de fonte de alimentação CA:
Conecte uma das extremidades do cabo de alimentação ao conector do cabo de alimentação na unidade de fonte de alimentação.
Conecte a outra extremidade do cabo de alimentação a uma tomada aterrada adequadamente.
Para unidades de fonte de alimentação de 240 VCC:
Desligue o servidor.
Conecte uma das extremidades do cabo de alimentação ao conector do cabo de alimentação na unidade de fonte de alimentação.
Conecte a outra extremidade do cabo de alimentação a uma tomada aterrada adequadamente.
Para unidades de fonte de alimentação CA de –48 VCC:
Use uma chave de fenda para soltar três parafusos prisioneiros no bloco de terminais da fonte de alimentação.
Verifique a etiqueta de tipo no bloco de fonte de alimentação e em cada cabo de alimentação.
Tipo
Bloco de terminais da PSU
Cabo de alimentação
Entrada
-Vin
Aterramento
GND
Entrada
RTN
Coloque o lado entalhado de cada pino do cabo de alimentação para cima e, em seguida, conecte os pinos nos orifícios correspondentes no bloco de energia. Use a tabela acima para instruções sobre como certificar-se de que os pinos se conectaram aos slots corretos.
Aperte os parafusos prisioneiros no bloco de energia. Certifique-se de que os parafusos e os pinos do cabo estejam presos no lugar e que nenhuma parte de metal esteja à mostra.
Conecte a outra extremidade dos cabos a uma tomada aterrada adequadamente. É necessário conectar as extremidades do cabo às tomadas corretas.
Certifique-se de que a alça da unidade da fonte de alimentação esteja perpendicular à unidade da fonte de alimentação. Em seguida, amarre o cabo de alimentação à alça com a alça pré-fixada conforme mostrado abaixo.

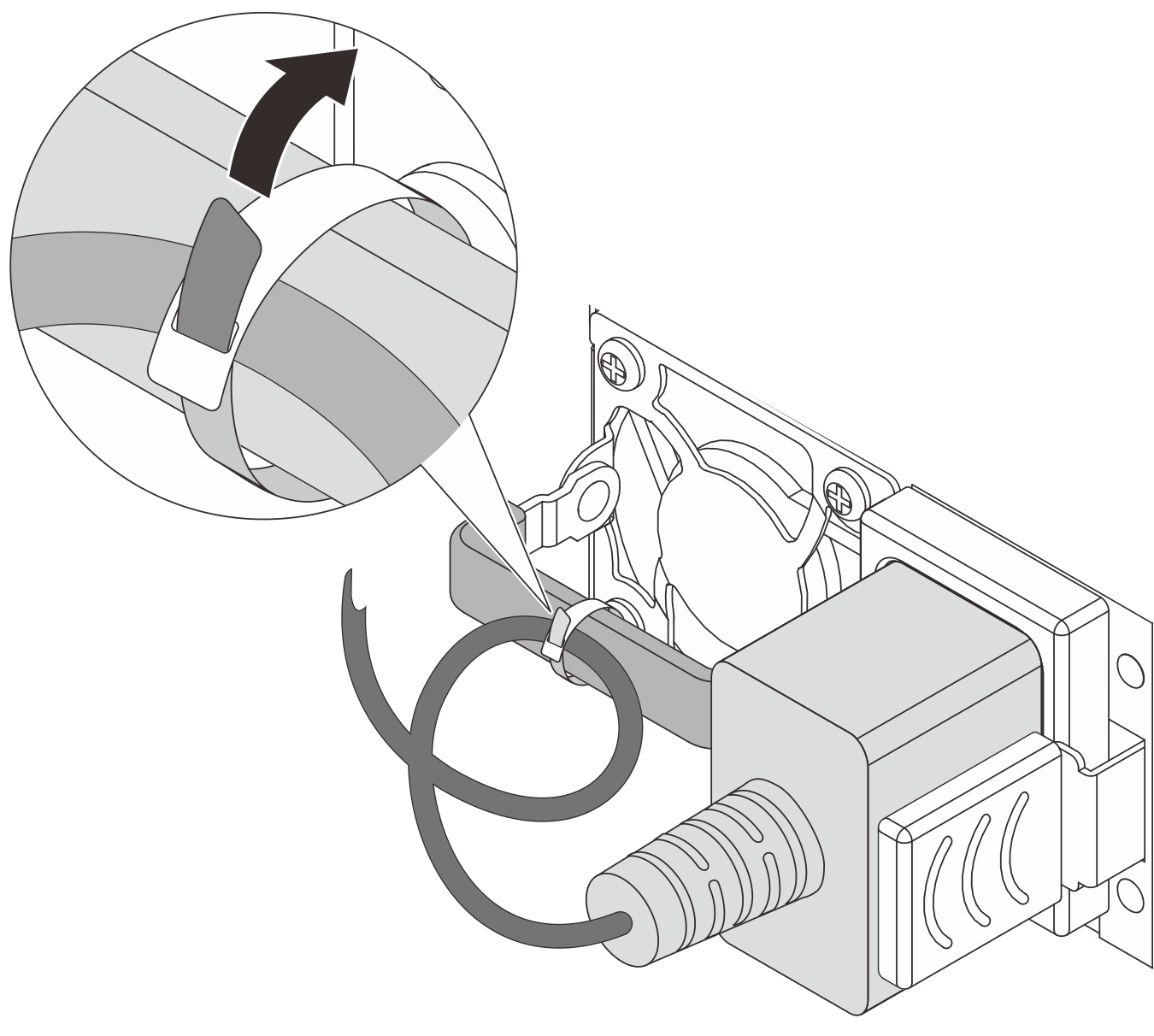

Figura 3. Roteamento e amarração do cabo de alimentação
Depois de concluir
Se o servidor estiver desligado, ligue-o. Assegure-se de que o LED de entrada de energia e o LED de saída de energia na fonte de alimentação estejam acesos, indicando que a fonte de alimentação está operando corretamente.
Ambos os LEDs na unidade da fonte de alimentação CRPS Premium estão acesos em verde, indicando que a unidade da fonte de alimentação está operando corretamente.
O LED na unidade da fonte de alimentação CRPS está aceso em verde, indicando que a unidade da fonte de alimentação está operando corretamente.
