Netzteileinheit installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Netzteileinheit zu installieren.

Zu dieser Aufgabe

Im Folgenden finden Sie Informationen, die Sie bei der Installation einer Netzteileinheit beachten müssen:

• Wenn die zu entfernende Netzteileinheit die einzige installierte Netzteileinheit ist, hat sie keine Hot-Swap-Unterstützung. Vor der Entfernung müssen Sie zuerst den Server ausschalten. Für die Unterstützung des Redundanzmodus oder der Hot-Swap-Funktionalität müssen Sie eine zusätzliche Hot-Swap-Netzteileinheit installieren.

• Wenn Sie das vorhandene Netzteil mit einem neuen Netzteil ersetzen:

  • Verwenden Sie Lenovo Capacity Planner, um die erforderliche Leistungskapazität für Ihre Serverkonfiguration zu berechnen. Weitere Informationen zu Lenovo Capacity Planner sind hier verfügbar: Website zu Lenovo Capacity Planner.

  • Vergewissern Sie sich, dass die zu installierenden Einheiten unterstützt werden. Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter folgender Adresse: Lenovo ServerProven-Website.

  • Bringen Sie das mit dieser Zusatzeinrichtung gelieferte Hinweisetikett zu den Stromversorgungsdaten auf dem vorhandenen Etikett in der Nähe des Netzteils an.

    Abbildung 1. Beispiel für ein Netzteiletikett auf der oberen Abdeckung







VORSICHT

Starkstrom. Stellen Sie erst die Verbindung mit der Erde her, bevor Sie eine Verbindung mit der Netzstromversorgung herstellen.

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S029

GEFAHR

danger

Bei -48-V-Gleichstromnetzteilen können an Netzkabeln gefährliche Spannungen anliegen.

Um einen Stromschlag zu vermeiden:

• Anschließen/Trennen von -48-V-Gleichstromnetzkabeln, wenn Sie Einheiten mit redundanten Netzteilen entfernen/installieren müssen.

Zum Anschließen der Kabel gehen Sie wie folgt vor:

Zum Abziehen der Kabel gehen Sie wie folgt vor:

Schalten Sie alle Gleichstromquellen und alle Geräte AUS, die an dieses Produkt angeschlossen werden sollen. Installieren Sie die Netzteileinheiten im Systemgehäuse. Schließen Sie das bzw. die Gleichstromnetzkabel an das Produkt an. Stellen Sie sicher, dass die richtige Polarität für -48-V-Gleichstromverbindungen anliegt: RTN ist + und ‑Vin (‑48 V, normal) Gleichstrom ist -. Die Erdung sollte sehr fest verbunden sein. Schließen Sie das bzw. die Gleichstromkabel an die entsprechende(n) Stromquelle(n) an. Schalten Sie alle Stromquellen EIN.

Trennen oder schalten Sie die betroffenen Gleichstromquellen (am Trennschalter) aus, bevor Sie die Netzteileinheiten entfernen. Entfernen Sie das bzw. die betroffenen Gleichstromkabel und stellen Sie sicher, dass der Anschluss des bzw. der Netzkabel isoliert ist. Ziehen Sie die betroffenen Netzteileinheiten aus dem Systemgehäuse.

S035

VORSICHT

Die Abdeckung des Netzteils oder einer Komponente, die mit diesem Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

VORSICHT

240-V-Gleichstromeingang (Eingangsbereich: 180 – 300 V Gleichstrom) wird NUR auf dem chinesischen Kontinent unterstützt. Netzteile mit 240-V-Gleichstromeingang unterstützen keine Hot-Plug-Netzkabelfunktionen. Bevor Sie das Netzteil mit Gleichstromeingang entfernen, schalten Sie den Server aus oder trennen Sie die Verbindung mit den Gleichstromquellen am Unterbrechungsschalter oder durch Ausschalten der Stromquelle. Trennen Sie anschließend das Netzkabel.

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

Vorgehensweise

1. Bereiten Sie die Aufgabe vor.
   1. Wenn Sie ein Netzteil in einer leeren Position installieren, entfernen Sie die Netzteilabdeckblende von der Netzteilposition.
   2. Stellen Sie sicher, dass die zu installierende Netzteileinheit mit den installierten Netzteileinheiten identisch ist. Entfernen Sie andernfalls alle vorhandenen Netzteileinheiten und ersetzen Sie sie durch identische Netzteileinheiten.
      Anmerkung

      Stellen Sie sicher, dass alle zu installierenden Netzteileinheiten die gleiche Wattleistung aufweisen. Verwenden Sie keine Netzteileinheiten mit unterschiedlicher Wattleistung in derselben Servereinheit.
   3. Wenn mehr als eine Einheit installiert werden soll, beginnen Sie mit der untersten verfügbaren Netzteilposition.
2. Schieben Sie den Griff in die Netzteilposition, bis er einrastet.
   Anmerkung

   PSU mit einem Lösehebel ist eine Hot-Swap-PSU. Die Farbe des Lösehebels hat keine Bedeutung für die Wartungsfreundlichkeit des Netzteils.

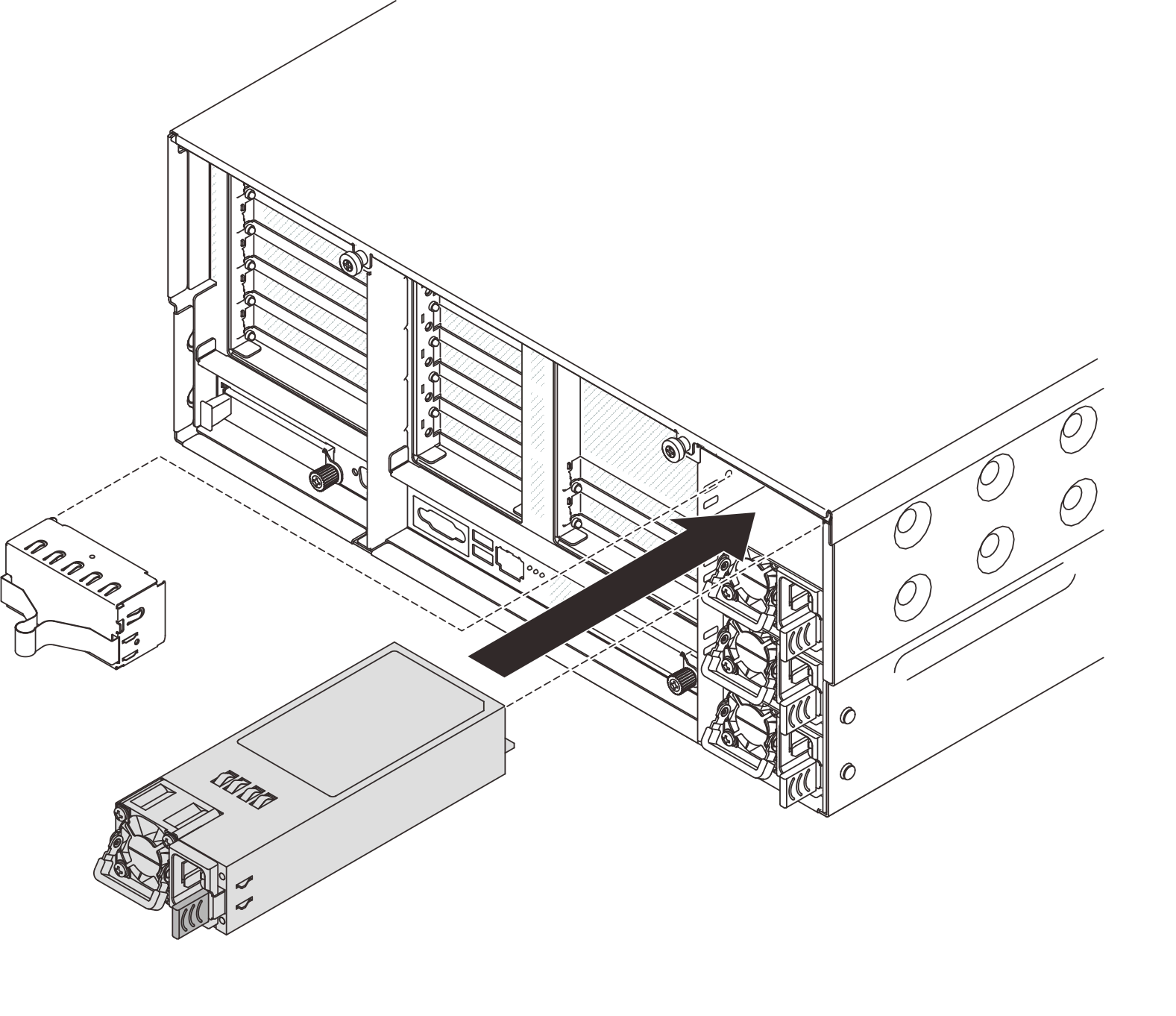

   Abbildung 2. Installieren einer Netzteileinheit




3. Schließen Sie die Netzteileinheit an eine ordnungsgemäß geerdete Netzsteckdose an.

   • Bei AC-Netzteileinheiten:

     1. Schließen Sie ein Ende des Netzkabels an den Netzteilanschluss an der Netzteileinheit an.

     2. Schließen Sie das andere Ende des Netzkabels an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an.

   • Bei 240‑VDC-Netzteileinheiten:

     1. Schalten Sie den Server aus.

     2. Schließen Sie ein Ende des Netzkabels an den Netzteilanschluss an der Netzteileinheit an.

     3. Schließen Sie das andere Ende des Netzkabels an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an.

   • Bei ‑48‑VDC-Netzteileinheiten:

     1. Verwenden Sie einen Schlitzschraubendreher, um die unverlierbaren drei Schrauben am Netzteilanschlussblock zu lösen.

     2. Überprüfen Sie das Typenetikett an der Netzteileinheit und an jedem Netzkabel.

        Typ	PSU-Anschlussblock	Netzkabel
        Eingang		-Vin
        Masse		GND
        Eingang		RTN

     3. Richten Sie die Seite mit der Rille an jedem Netzkabelstift nach oben aus und stecken Sie die Stifte in die entsprechenden Öffnungen am Netzteil. Stellen Sie anhand der oben gezeigten Tabelle sicher, dass die Stifte in die richtigen Öffnungen gesteckt werden.

     4. Ziehen Sie die unverlierbaren Schrauben am Netzteil an. Stellen Sie sicher, dass die Schrauben angezogen sind und die Stifte des Netzkabels fest sitzen und kein blankes Metall sichtbar ist.

     5. Schließen Sie das andere Ende der Kabel an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an. Stellen Sie sicher, dass das Kabel mit der korrekten Steckdose verbunden ist.

4. Stellen Sie sicher, dass der Griff der Netzteileinheit senkrecht zur Netzteileinheit steht. Binden Sie dann das Netzkabel wie unten gezeigt mit dem vormontierten Band am Griff fest.

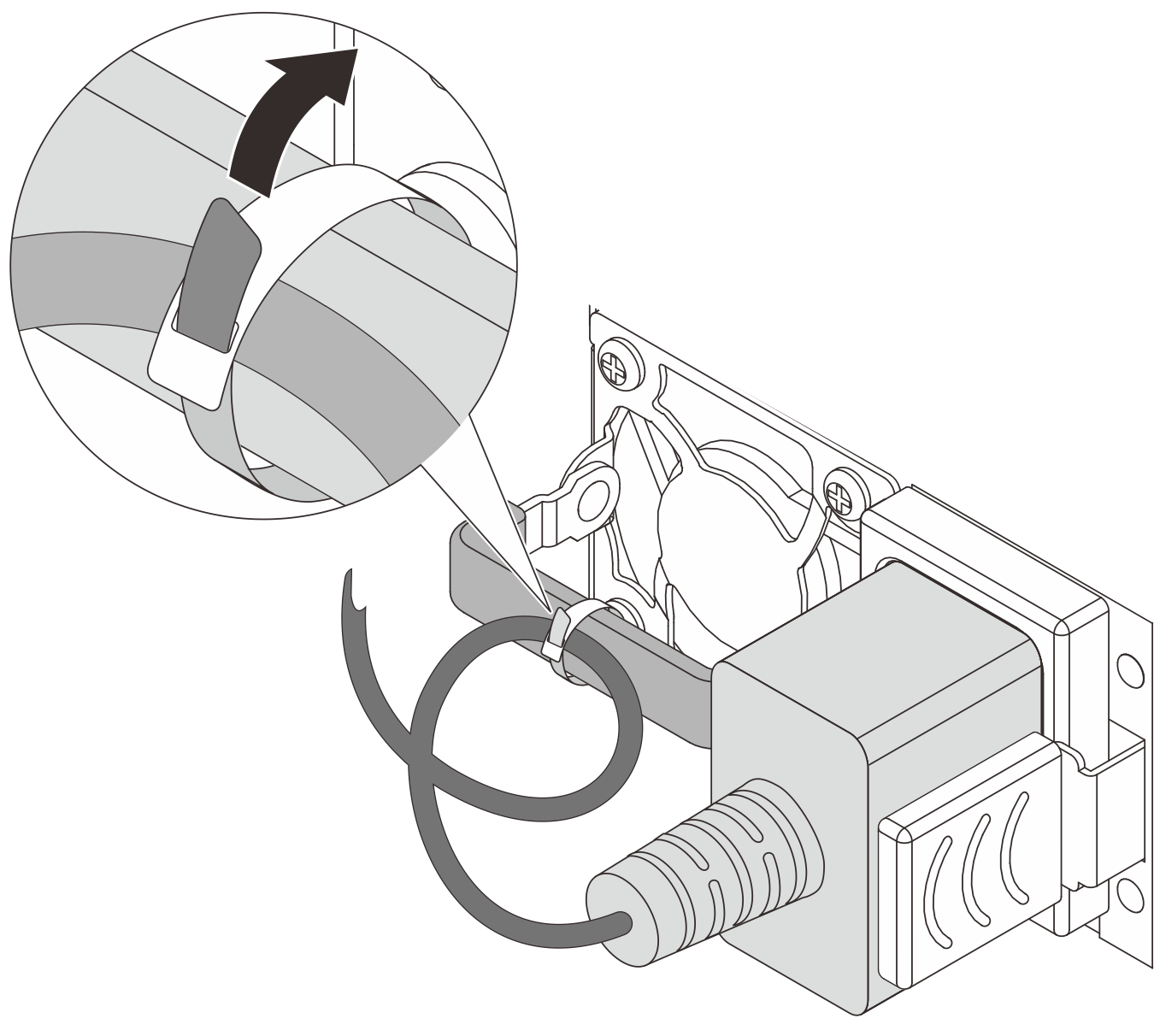

   Abbildung 3. Verlegen und Festbinden des Netzkabels
