Netzteileinheit entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Netzteileinheit zu entfernen.

Zu dieser Aufgabe

VORSICHT

Starkstrom. Stellen Sie erst die Verbindung mit der Erde her, bevor Sie eine Verbindung mit der Netzstromversorgung herstellen.

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S029

GEFAHR

danger

Bei -48-V-Gleichstromnetzteilen können an Netzkabeln gefährliche Spannungen anliegen.

Um einen Stromschlag zu vermeiden:

• Anschließen/Trennen von -48-V-Gleichstromnetzkabeln, wenn Sie Einheiten mit redundanten Netzteilen entfernen/installieren müssen.

Zum Anschließen der Kabel gehen Sie wie folgt vor:

Zum Abziehen der Kabel gehen Sie wie folgt vor:

Schalten Sie alle Gleichstromquellen und alle Geräte AUS, die an dieses Produkt angeschlossen werden sollen. Installieren Sie die Netzteileinheiten im Systemgehäuse. Schließen Sie das bzw. die Gleichstromnetzkabel an das Produkt an. Stellen Sie sicher, dass die richtige Polarität für -48-V-Gleichstromverbindungen anliegt: RTN ist + und ‑Vin (‑48 V, normal) Gleichstrom ist -. Die Erdung sollte sehr fest verbunden sein. Schließen Sie das bzw. die Gleichstromkabel an die entsprechende(n) Stromquelle(n) an. Schalten Sie alle Stromquellen EIN.

Trennen oder schalten Sie die betroffenen Gleichstromquellen (am Trennschalter) aus, bevor Sie die Netzteileinheiten entfernen. Entfernen Sie das bzw. die betroffenen Gleichstromkabel und stellen Sie sicher, dass der Anschluss des bzw. der Netzkabel isoliert ist. Ziehen Sie die betroffenen Netzteileinheiten aus dem Systemgehäuse.

S035

VORSICHT

Die Abdeckung des Netzteils oder einer Komponente, die mit diesem Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

VORSICHT

240-V-Gleichstromeingang (Eingangsbereich: 180 – 300 V Gleichstrom) wird NUR auf dem chinesischen Kontinent unterstützt. Netzteile mit 240-V-Gleichstromeingang unterstützen keine Hot-Plug-Netzkabelfunktionen. Bevor Sie das Netzteil mit Gleichstromeingang entfernen, schalten Sie den Server aus oder trennen Sie die Verbindung mit den Gleichstromquellen am Unterbrechungsschalter oder durch Ausschalten der Stromquelle. Trennen Sie anschließend das Netzkabel.

Vorgehensweise

1. Ziehen Sie das Netzkabel dann komplett ab und bewahren Sie es an einem Ort mit ESD-Schutz auf.

   • Bei Wechselstromnetzteileinheiten: Ziehen Sie das Netzkabel dann komplett ab und bewahren Sie es an einem Ort mit ESD-Schutz auf.

   • Bei 240‑VDC-Netzteileinheiten: Schalten Sie den Server aus. Ziehen Sie das Netzkabel dann komplett ab und bewahren Sie es an einem Ort mit ESD-Schutz auf.

   • Bei ‑48‑VDC-Netzteileinheiten:

     1. Schalten Sie den Server aus und ziehen Sie die Netzkabel aus der Steckdose.

     2. Verwenden Sie einen Schlitzschraubendreher, um die unverlierbaren Schrauben am Netzteilanschlussblock zu lösen.

     3. Trennen Sie die Netzkabel von der Netzteileinheit, isolieren Sie die Anschlüsse und bewahren Sie sie an einem Ort mit ESD-Schutz auf.

   Anmerkung

   Wenn Sie mehr als eine Netzteileinheit austauschen, führen Sie den Austausch nacheinander aus, um sicherzustellen, dass die Stromversorgung zum Server nicht unterbrochen wird. Ziehen Sie das Netzkabel erst von der Netzteileinheit, die als zweites ausgetauscht wurde, ab, wenn die Anzeigen für ausgehenden Strom der zuerst ausgetauschten Netzteileinheit grün leuchten. Informationen zur Position der Anzeigen der Netzteileinheit finden Sie unter Netzteilanzeigen.
2. Entfernen Sie die Netzteileinheit.
   Anmerkung

   PSU mit einem Lösehebel ist eine Hot-Swap-PSU. Die Farbe des Lösehebels hat keine Bedeutung für die Wartungsfreundlichkeit des Netzteils.

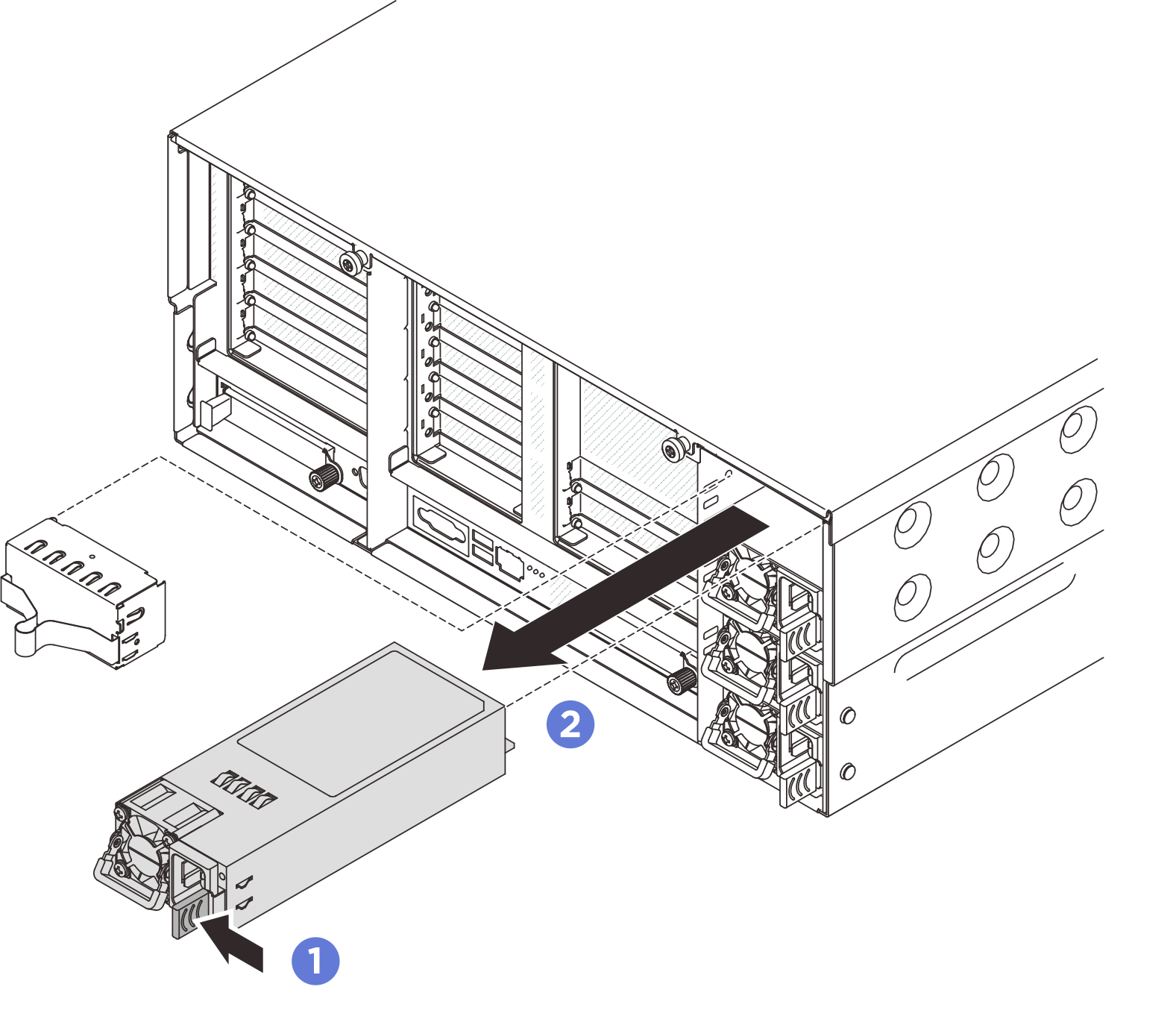

   Abbildung 1. Entfernen der Netzteileinheit




   1. Drücken und halten Sie den orangefarbenen Lösehebel.
   2. Ziehen Sie die Netzteileinheit am Griff aus dem Server heraus.
