パワー・サプライ・ユニットの取り外し

このセクションの説明に従って、パワー・サプライ・ユニットを取り外してください。

このタスクについて

注意

接触電流が高くなっています。電源に接続する前にアースに接続してください。

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S029

危険

危険

–48V DC パワー・サプライの場合、電源コードからの電流は危険です。

感電を防ぐために次の事項を守ってください。

• 冗長性のあるパワー・サプライ・ユニットの取り外しや取り付けが必要な場合に、-48 V DC 電源コードを接続または切り離します。

ケーブルの接続手順:	ケーブルの切り離し手順:
本製品に接続されている対象の DC 電源および機器の電源をオフにします。 パワー・サプライ・ユニットをシステム・ハウジングに取り付けます。 DC 電源コードを製品に接続します。 -48 V DC 接続の正しい極性であることを確認します。RTN は + で、-Vin (標準 -48 V) DC は - です。アースは接地場所にきちんとつなげてください。 DC 電源コードを対象の電源に接続します。 すべての電源をオンにします。	パワー・サプライ・ユニットを取り外す前に、(ブレーカー・パネルで) 対象の DC 電源を切断するか、電源をオフにします。 対象の DC コードを取り外し、電源コードのワイヤー端子が絶縁していることを確認します。 対象のパワー・サプライ・ユニットをシステム・ハウジングから切り離します。

S035

注意

パワー・サプライまたはこのラベルが貼られている部分のカバーは決して取り外さないでください。このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これらのコンポーネントの内部には、保守が可能な部品はありません。これらの部品に問題があると思われる場合はサービス技術員に連絡してください。

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

注意

240 V DC 入力 (入力範囲: 180 ～ 300 V DC) は、中国本土でのみサポートされています。240 V DC 入力のパワー・サプライは、電源コードのホット・プラグ機能をサポートしていません。DC 入力でパワー・サプライを取り外す前に、サーバーの電源をオフにしてください。あるいはブレーカー・パネルで、または電源をオフにすることによって DC 電源を切断してください。次に、電源コードを取り外します。

手順

1. 電源コードの両端を切り離して、ESD のない安全な場所に保管します。

   • AC パワー・サプライ・ユニットの場合は、電源コードの両端を取り外して、ESD のない安全な場所に保管します。

   • 240 V DC パワー・サプライ・ユニットの場合は、サーバーの電源をオフにし、次に電源コードの両端を切り離して、ESD のない安全な場所に保管します。

   • –48V DC パワー・サプライ・ユニットについて:

     1. サーバーの電源をオフにし、電源コードを電源コンセントから抜きます。

     2. スロット・ドライバーを使用して、パワー・サプライの端末ブロックの拘束ねじを緩めます。

     3. パワー・サプライ・ユニットから電源コードを切り離し、ワイヤー端子を絶縁し、ESD 安全な場所に保管します。

   注

   複数のパワー・サプライ・ユニットを交換する場合は、パワー・サプライを 1 つずつ交換して、サーバーへの電源供給が中断されないようにしてください。最初に交換したパワー・サプライ・ユニットの LED が緑色に点灯するまで、2 番目に交換したパワー・サプライ・ユニットから電源コードを抜かないでください。パワー・サプライ・ユニット LED の位置については、パワー・サプライ LEDを参照してください。
2. パワー・サプライ・ユニットを取り外します。
   注

   リリース・タブ付きの PSU は、ホット・スワップ PSU です。リリース・タブの色は、PSU の保守性には影響しません。

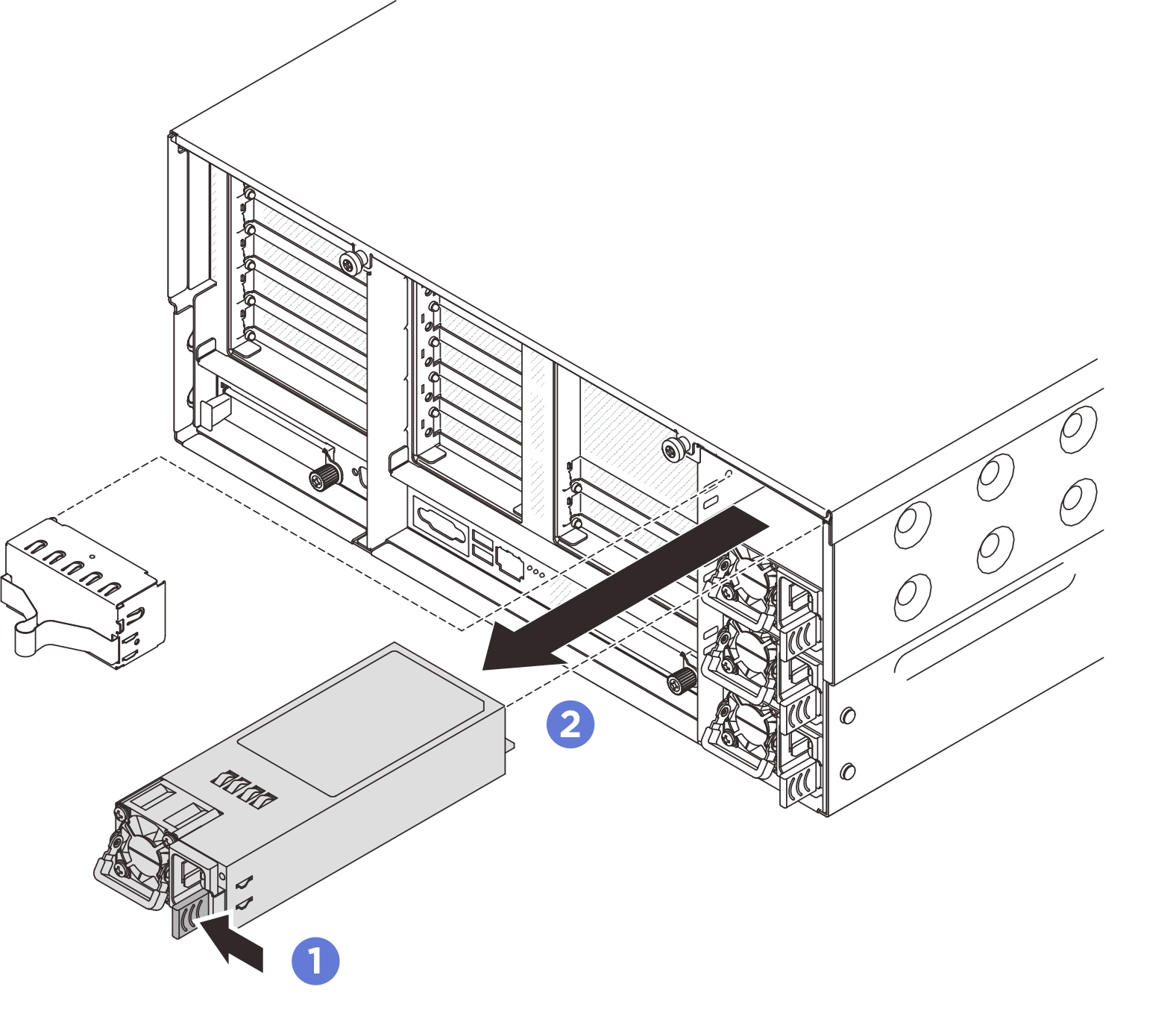

   図 1. パワー・サプライ・ユニットの取り外し




   1. オレンジ色のリリース・タブを長押しします。
   2. ハンドルをつかみ、パワー・サプライ・ユニットをスライドして、サーバー取り出します。
