Снятие блока питания

В этом разделе приведены инструкции по снятию блока питания.

Об этой задаче

ОСТОРОЖНО

Высокий ток прикосновения. Перед подключением к источнику питания подключите к заземлению.

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S029

ОПАСНО

осторожно

В случае блока питания –48 В пост. тока электрический ток в шнурах питания представляет опасность.

Во избежание поражения электрическим током:

• Для подключения или отключения шнуров питания -48 В пост. тока необходимо снять и снова установить резервные блоки питания.

При подсоединении:

При отсоединении:

ВЫКЛЮЧИТЕ требуемые источники питания и устройства, которые подключены к этому продукту. Установите блоки питания в корпус системы. Подключите шнуры питания постоянного тока к продукту. Обеспечьте правильную полярность подключений -48 В пост. тока: RTN — положительный полюс, а -Vin (как правило, -48 В пост. тока) — отрицательный. Также следует подключить заземление. Подключите шнуры питания постоянного тока к требуемым источникам питания. ВКЛЮЧИТЕ все источники питания.

Отключите или выключите требуемые источники питания постоянного тока (на распределительном щите) перед снятием блоков питания. Отсоедините требуемые шнуры питания постоянного тока и убедитесь, что клеммы проводов изолированы. Отключите требуемые блоки питания от корпуса системы.

S035

ОСТОРОЖНО

Никогда не снимайте кожух с блока питания или любого узла, снабженного этой этикеткой. Внутри любого компонента с данной этикеткой присутствует опасное напряжение, течет сильный ток и выделяется значительная энергия. Внутри этих компонентов нет обслуживаемых деталей. Если вы полагаете, что с какой-то из этих деталей возникла неполадка, обратитесь к специалисту по техническому обслуживанию.

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

ОСТОРОЖНО

Входное постоянное напряжение 240 В (с диапазоном 180–300 В) поддерживается ТОЛЬКО в материковом Китае. Блок питания с входным постоянным напряжением 240 В не поддерживает функцию горячего подключения шнура питания. Перед извлечением блока питания с входом постоянного тока выключите сервер или отключите источники питания постоянного тока на панели прерывателей или выключите источник питания. Затем отключите шнур питания.

Процедура

1. Отсоедините оба конца шнура питания и положите шнур в защищенное от электростатических разрядов место.

   • Для модулей блока питания переменного тока: отсоедините оба конца шнура питания и положите шнур в защищенное от электростатических разрядов место.

   • Для блоков питания 240 В постоянного тока: выключите сервер, а затем отсоедините оба конца шнура питания и положите шнур в место, защищенное от электростатических разрядов.

   • Для блоков питания постоянного тока –48 В:

     1. Выключите сервер и отсоедините шнуры питания от электрической розетки.

     2. Используйте розетку со шлицами, чтобы ослабить фиксирующие винты на клеммном блоке блока питания.

     3. Отключите шнуры питания от модуля блока питания, изолируйте клемму провода и положите их в защищенное от ЭСР место.

   Прим.

   При замене нескольких модулей блока питания заменяйте их по одному, чтобы обеспечить бесперебойное питание сервера. Не отключайте шнур питания от замененного вторым модуля блока питания, пока светодиодные индикаторы на блоке питания, замененном первым, не загорятся зеленым цветом. Расположение светодиодных индикаторов модуля блока питания см. в разделе Светодиодные индикаторы блока питания.
2. Снимите блок питания.
   Прим.

   Модуль блока питания с язычком — это оперативно заменяемый модуль. Цвет язычка не влияет на исправность блока питания.

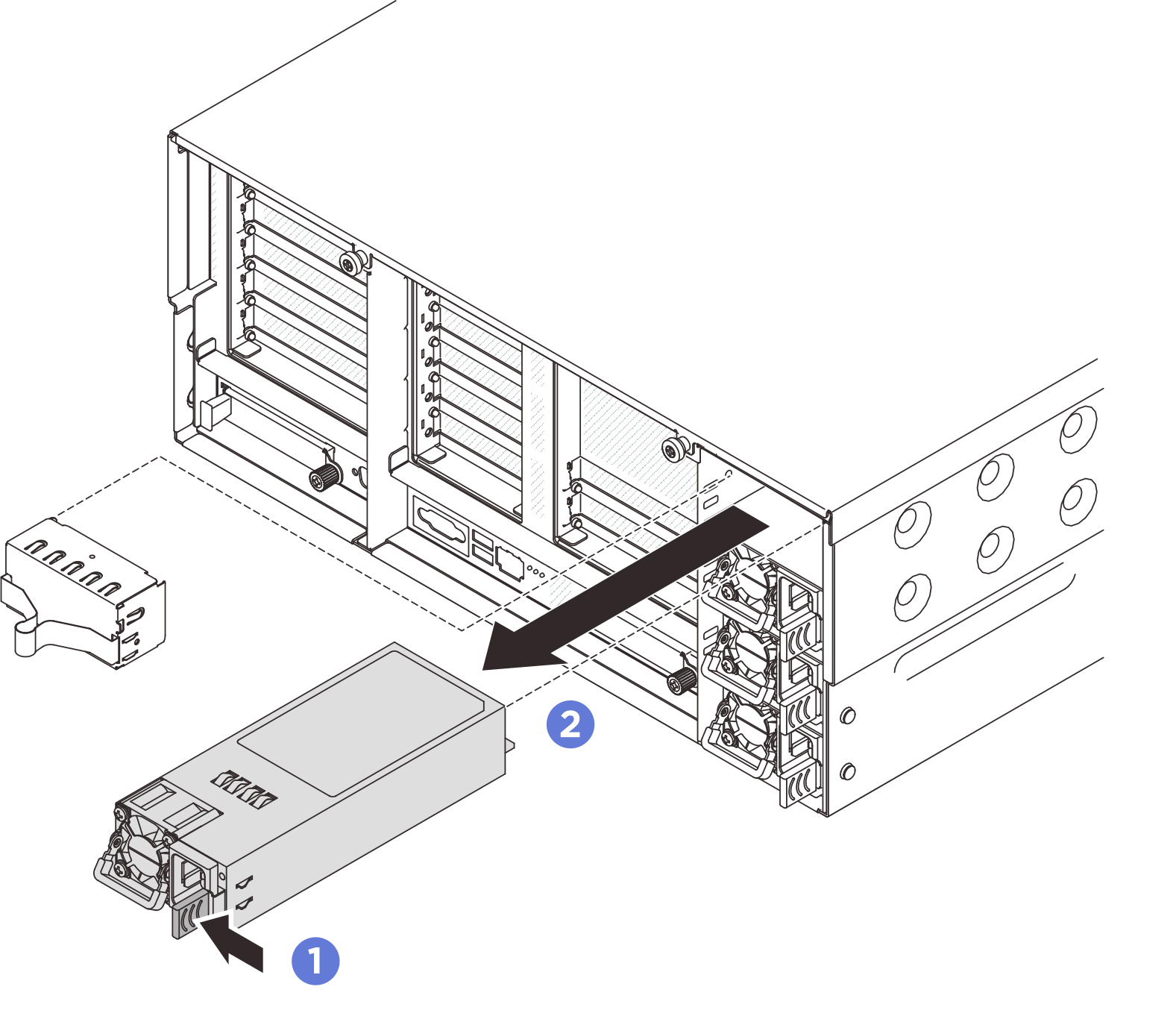

   Рис. 1. Снятие блока питания




   1. Нажмите и удерживайте оранжевый язычок.
   2. Возьмитесь за ручку и извлеките модуль блока питания из сервера.
