Extracción de una unidad de fuente de alimentación

Siga las instrucciones que aparecen en esta sección para quitar una unidad de fuente de alimentación.

Acerca de esta tarea

PRECAUCIÓN

Corriente de contacto alta. Haga la conexión a tierra antes de conectar a la fuente.

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S029

PELIGRO

danger

Para la fuente de alimentación de -48 V CC, la corriente eléctrica de los cables de alimentación es peligrosa.

Para evitar un peligro de descarga:

• Para conectar o desconectar los cables de alimentación de -48 V CC cuando necesite extraer/instalar unidades de fuente de alimentación de redundancia.

Para conectar:

Para desconectar:

Apague todas las fuentes de alimentación de CC y los equipos sujetos que se conectarán a este producto. Instale las unidades de fuente de alimentación en el alojamiento del sistema. Conecte los cables de alimentación de CC al producto. Asegure la correcta polaridad de las conexiones de CC -48: RTN es + y -Vin (típico 48 V) CC es -. La conexión a tierra debe estar muy bien conectada. Conecte los cables de alimentación de CC a las fuentes de alimentación sujetas. Encienda todas las fuentes de alimentación.

Desconecte o apague las fuentes de alimentación de CC sujetas (en el panel disyuntor) antes de extraer las unidades de fuente de alimentación. Quite los cables de CC sujetos y asegúrese de que el terminal de cables de alimentación esté aislado. Desconecte las unidades de fuente de alimentación del alojamiento del sistema.

S035

PRECAUCIÓN

No quite nunca la cubierta de una fuente de alimentación, ni cualquier otra pieza que tenga esta etiqueta. Dentro de cualquier componente que tenga adherida esta etiqueta, existen niveles peligrosos de voltaje, corriente y energía. Dentro de estos componentes no existe ninguna pieza que requiera mantenimiento. Si sospecha que puede haber un problema en una de estas piezas, póngase en contacto con un técnico de servicio.

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

PRECAUCIÓN

La entrada CC de 240 V (rango de entrada: 180-300 V CC) SOLO se admite en China continental. La fuente de alimentación con entrada CC de 240 V no admite la función de conexión en caliente del cable de alimentación. Antes de retirar la fuente de alimentación con la entrada CC, apague el servidor o desconecte las fuentes de alimentación de CC en el panel del disyuntor o apagando la fuente de alimentación. Luego, saque el cable de alimentación.

Procedimiento

1. Desconecte ambos extremos del cable de alimentación y manténgalos en un lugar seguro para ESD.

   • Para unidades de fuente de alimentación de CA, desconecte ambos extremos del cable de alimentación y manténgalo en un lugar a prueba de descargas electrostáticas.

   • Para unidades de fuente de alimentación de 240 V CC, apague el servidor y, a continuación, desconecte ambos extremos del cable de alimentación y manténgalo en un lugar a prueba de descargas electrostáticas.

   • Para unidades de fuente de alimentación de -48 V CC:

     1. Apague el servidor y desconecte los cables de alimentación de la toma de alimentación eléctrica.

     2. Utilice un destornillador plano para aflojar los tornillos prisioneros en el bloque de terminales de la fuente de alimentación.

     3. Desconecte los cables de alimentación de la unidad de fuente de alimentación, haga que el terminal del cable esté aislado y manténgalos en un lugar seguro para las ESD.

   Nota

   Si está sustituyendo más de una unidad de fuente de alimentación, sustitúyalas una por una para asegurarse de que no se interrumpa la fuente de alimentación al servidor. No desconecte el cable de alimentación de la segunda unidad de fuente de alimentación sustituida hasta que los LED de la primera unidad de fuente de alimentación sustituida se enciendan de color verde. Para conocer la ubicación de los LED de la unidad de fuente de alimentación, consulte LED de la fuente de alimentación.
2. Extracción de la unidad de fuente de alimentación.
   Nota

   La PSU con una pestaña de liberación es una PSU de intercambio en caliente. El color de la pestaña de liberación no afecta la capacidad de servicio de la PSU.

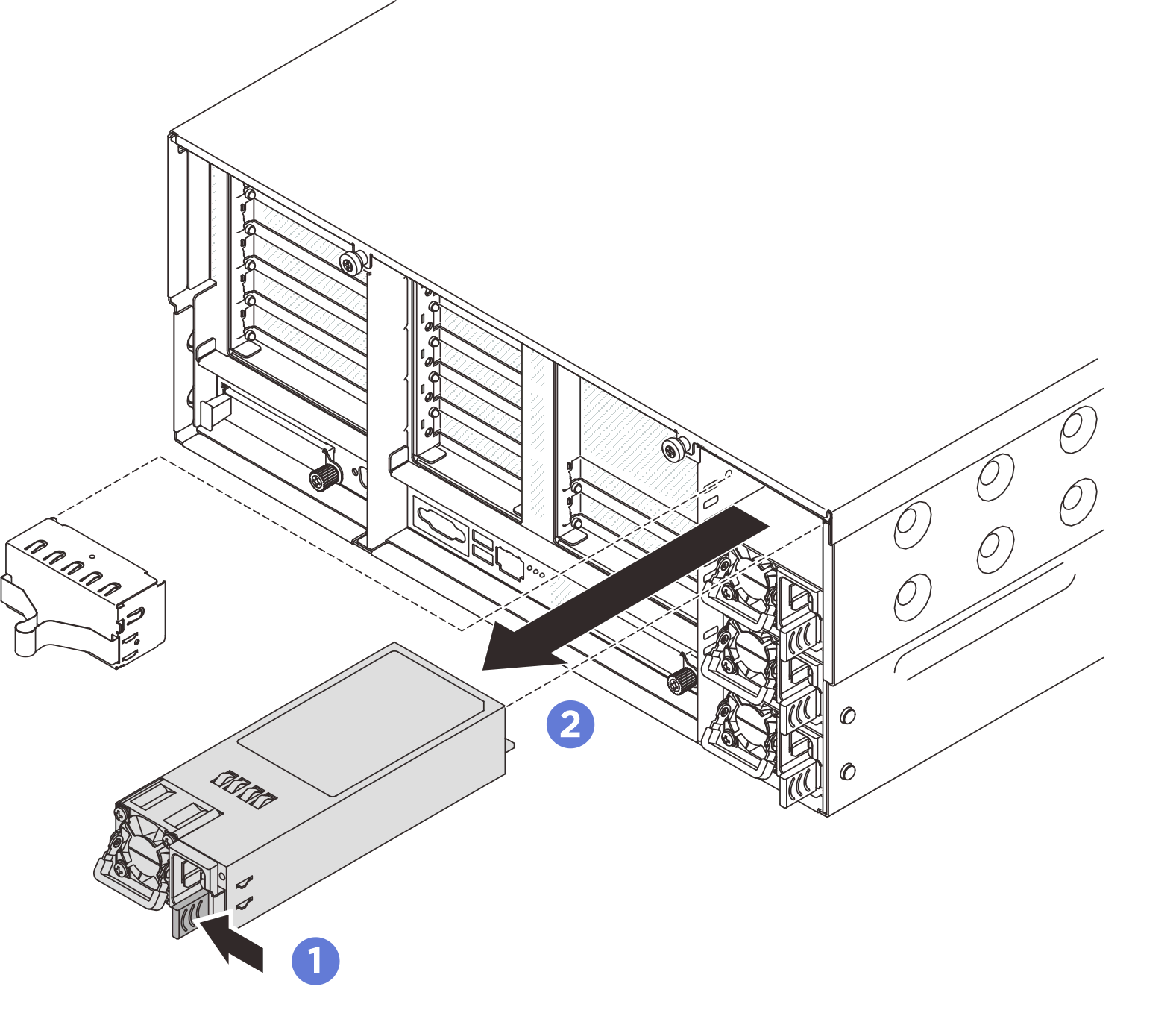

   Figura 1. Extracción de la unidad de fuente de alimentación




   1. Mantenga presionada la pestaña de liberación naranja.
   2. Sujete el asa y deslice la unidad de fuente de alimentación hacia afuera para quitarla del servidor.
