Rimozione di un'unità di alimentazione

Seguire le istruzioni riportate in questa sezione per rimuovere un'unità di alimentazione.

Informazioni su questa attività

Avvertenza

Corrente di contatto elevata. Assicurare la messa a terra prima di collegare l'alimentazione.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S029

Pericolo

danger

Per quanto riguarda l'alimentatore CC da -48 V, la corrente elettrica proveniente dai cavi di alimentazione è pericolosa.

Per evitare il pericolo di scosse:

• Collegare o scollegare i cavi di alimentazione CC da -48 V quando è necessario rimuovere/installare le unità di alimentazione ridondanti.

Per collegare:

Per scollegare:

Spegnere le fonti di alimentazione CC secondarie e le apparecchiature che sono collegate a questo prodotto. Installare le unità di alimentazione nell'alloggiamento del sistema. Collegare i cavi di alimentazione CC al prodotto. Verificare la corretta polarità dei collegamenti CC da -48 V: RTN è + e -Vin (in genere -48 V) CC è -. La messa a terra deve essere collegata correttamente. Collegare i cavi di alimentazione CC a fonti di alimentazione secondarie. Accendere tutte le fonti di alimentazione.

Scollegare o spegnere le fonti di alimentazione CC secondarie (nel quadro interruttori) prima di rimuovere le unità di alimentazione. Rimuovere i cavi CC e verificare che il terminale dei cavi di alimentazione sia isolato. Scollegare le unità di alimentazione secondarie dall'alloggiamento del sistema.

S035

Avvertenza

Non rimuovere mai il coperchio da un alimentatore o qualsiasi parte su cui sia applicata questa etichetta. All'interno dei componenti su cui è apposta questa etichetta, sono presenti livelli pericolosi di tensione, corrente ed energia. Questi componenti non contengono parti da sottoporre a manutenzione. Se si sospetta la presenza di un problema in una di queste parti, rivolgersi a un tecnico dell'assistenza.

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

Avvertenza

L'ingresso 240 V CC (intervallo in ingresso: 180-300 V CC) è supportato SOLO nella Cina continentale. L'alimentatore con tensione di ingresso in 240 V CC non è in grado di supportare la funzione del cavo di alimentazione hot-plug. Prima di rimuovere l'alimentatore con ingresso CC, spegnere il server oppure scollegare le fonti di alimentazione CC dal quadro degli interruttori o disattivare la fonte di alimentazione. Quindi rimuovere il cavo di alimentazione.

Procedura

1. Scollegare entrambe le estremità del cavo di alimentazione e conservarlo in un luogo con protezione dalle scariche elettrostatiche.

   • Per le unità di alimentazione CA, spegnere il server e quindi scollegare entrambe le estremità del cavo di alimentazione e conservarlo in un luogo con protezione dalle scariche elettrostatiche.

   • Per le unità di alimentazione 240 V CC, spegnere il server, scollegare entrambe le estremità del cavo di alimentazione, quindi conservarlo in un luogo con protezione dalle scariche elettrostatiche.

   • Per le unità di alimentazione - 48 V CC:

     1. Spegnere il server e scollegare i cavi di alimentazione dalla presa elettrica.

     2. Utilizzare un cacciavite a punta piatta per allentare le viti prigioniere sul blocco terminale dell'alimentatore.

     3. Scollegare i cavi di alimentazione dall'unità di alimentazione, isolare i terminali dei cavi e conservarli in un luogo sicuro per l'ESD.

   Nota

   Se si stanno sostituendo più unità di alimentazione, sostituirne una alla volta per avere la certezza che l'alimentazione del server non venga interrotta. Non scollegare il cavo di alimentazione dalla seconda unità di alimentazione sostituita finché i LED sulla prima unità di alimentazione sostituita non sono accesi in verde. Per la posizione dei LED dell'unità di alimentazione, fare riferimento a LED dell'alimentatore.
2. Rimuovere l'unità di alimentazione.
   Nota

   Un alimentatore con una linguetta di rilascio è un alimentatore hot-swap. Il colore della linguetta di rilascio non influisce sulla facilità di manutenzione della PSU.

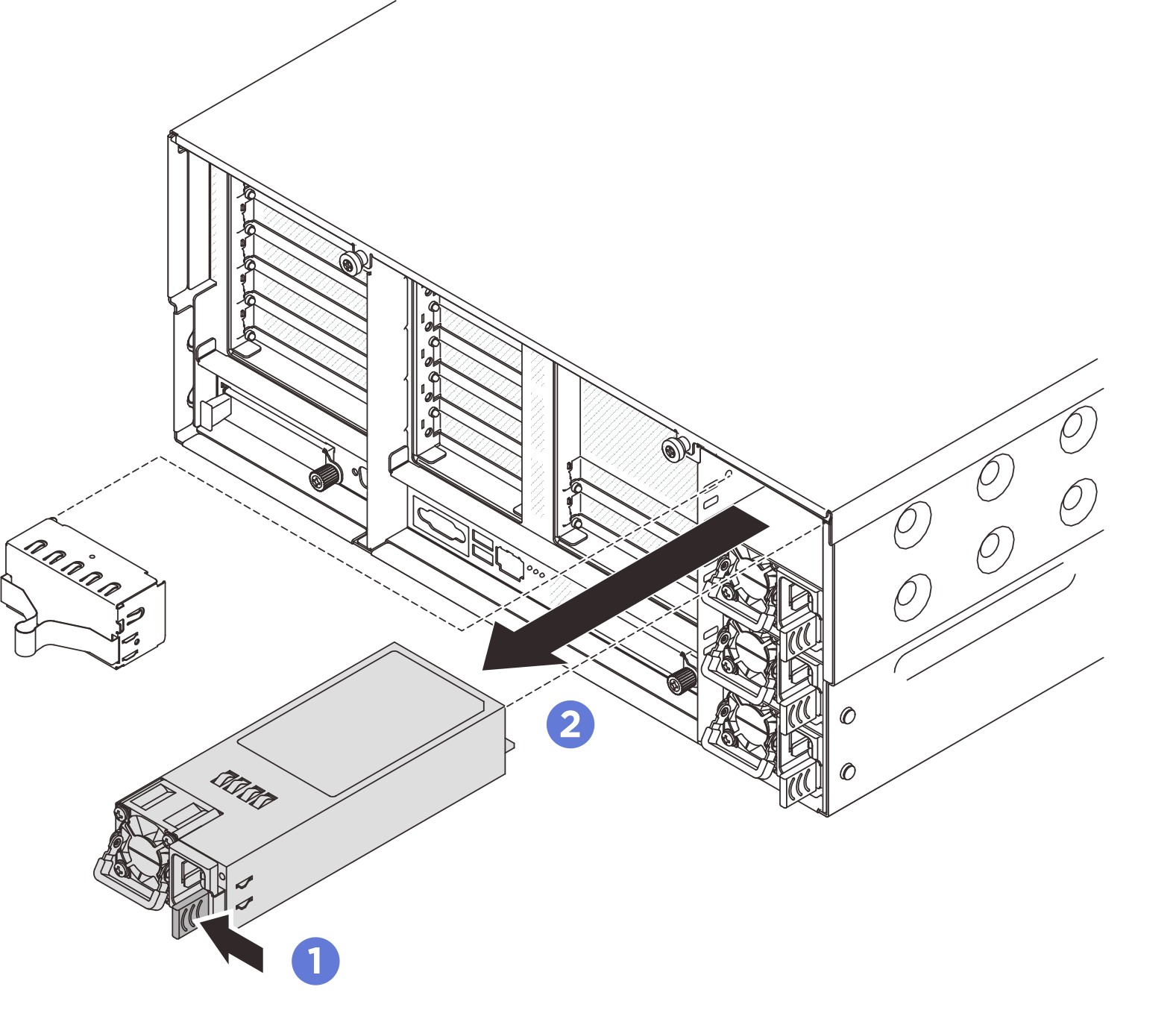

   Figura 1. Rimozione dell'unità di alimentazione




   1. Tenere premuta la linguetta di rilascio arancione.
   2. Afferrare la maniglia ed estrarre l'unità di alimentazione dal server.
