Retrait d’un bloc d’alimentation

Suivez les instructions de cette section pour retirer un bloc d'alimentation.

À propos de cette tâche

ATTENTION

Courant de contact élevé. Connectez à la terre avant de connecter à l’alimentation.

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S029

DANGER

danger

Pour l’alimentation de -48 V CC, le courant électrique provenant des cordons d’alimentation peut présenter un danger.

Pour éviter tout risque de choc électrique :

• Pour connecter ou déconnecter les cordons d’alimentation en courant continu -48 V lorsque vous devez retirer ou installer des unités d’alimentation en mode de redondance.

Connexion :

Déconnexion :

Débranchez TOUTES les sources d’alimentation en CC concernées, ainsi que les équipements connectés au produit. Installez les unités d’alimentation dans le boîtier du système. Branchez le ou les cordon(s) d’alimentation en courant continu au produit. Assurez-vous que la polarité est correcte pour les connexions -48 V CC : positive (+) pour la borne RTN et négative (-) pour -VIN (-48 V typique) CC. La mise à la terre doit être correctement réalisée. Branchez le ou les cordon(s) d’alimentation en courant continu à la ou aux source(s) d’alimentation concernée(s). Branchez toutes les sources d’alimentation.

Déconnectez ou débranchez les sources d’alimentation en courant continu concernées (au niveau du tableau du disjoncteur) avant de retirer les blocs d’alimentation. Retirez le ou les cordon(s) d’alimentation en courant continu concerné(s) et assurez-vous de la bonne isolation de la ou des borne(s). Débranchez les unités d’alimentation concernées du boîtier du système.

S035

ATTENTION

N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à l'origine d'un problème, contactez un technicien de maintenance.

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

ATTENTION

L’alimentation de 240 V CC (plage d’entrée : 180 à 300 V CC) est prise en charge en Chine continentale UNIQUEMENT. Le bloc d’alimentation avec alimentation de 240 V CC ne prend pas en charge la fonction de branchement à chaud du cordon d’alimentation. Avant de retirer le bloc d’alimentation avec une alimentation en courant continu, veuillez mettre hors tension le serveur ou débrancher les sources d’alimentation en courant continu au niveau du tableau du disjoncteur ou coupez l’alimentation. Retirez ensuite le cordon d’alimentation.

Procédure

1. Débranchez les deux extrémités du cordon d’alimentation et conservez-le à un endroit protégé des décharges électrostatiques.

   • Pour les blocs d’alimentation en CA, débranchez les deux extrémités du cordon d’alimentation et conservez-le à un endroit protégé des décharges électrostatiques.

   • Pour les blocs d’alimentation en CC de 240 V, mettez le serveur hors tension, et ensuite, débranchez les deux extrémités du cordon d’alimentation et conservez-le à un endroit protégé des décharges électrostatiques.

   • Pour les blocs d’alimentation de –48 V CC :

     1. Mettez le serveur hors tension et débranchez les cordons d’alimentation de la prise de courant.

     2. Utilisez un tournevis plat pour desserrer les vis imperdables sur le bloc terminal d’alimentation électrique.

     3. Débranchez les cordons d’alimentation du bloc d’alimentation, isolez les bornes des câbles et conservez-les à un endroit protégé des décharges électrostatiques.

   Remarque

   Si vous remplacez plus d’un bloc d’alimentation, remplacez chaque bloc un par un afin de garantir que l’alimentation du serveur ne soit pas interrompue. Ne débranchez pas le cordon d’alimentation du second bloc d’alimentation remplacé si les voyants du premier bloc d’alimentation remplacé ne sont pas allumés en vert. Pour connaître l’emplacement des voyants du bloc d’alimentation, reportez-vous à la section Voyants de l’alimentation.
2. Retirer le bloc d’alimentation.
   Remarque

   Un bloc d’alimentation avec une patte de déverrouillage est un bloc d’alimentation remplaçable à chaud. La couleur de la patte de déverrouillage n’affecte pas l’état de maintenance du PSU.

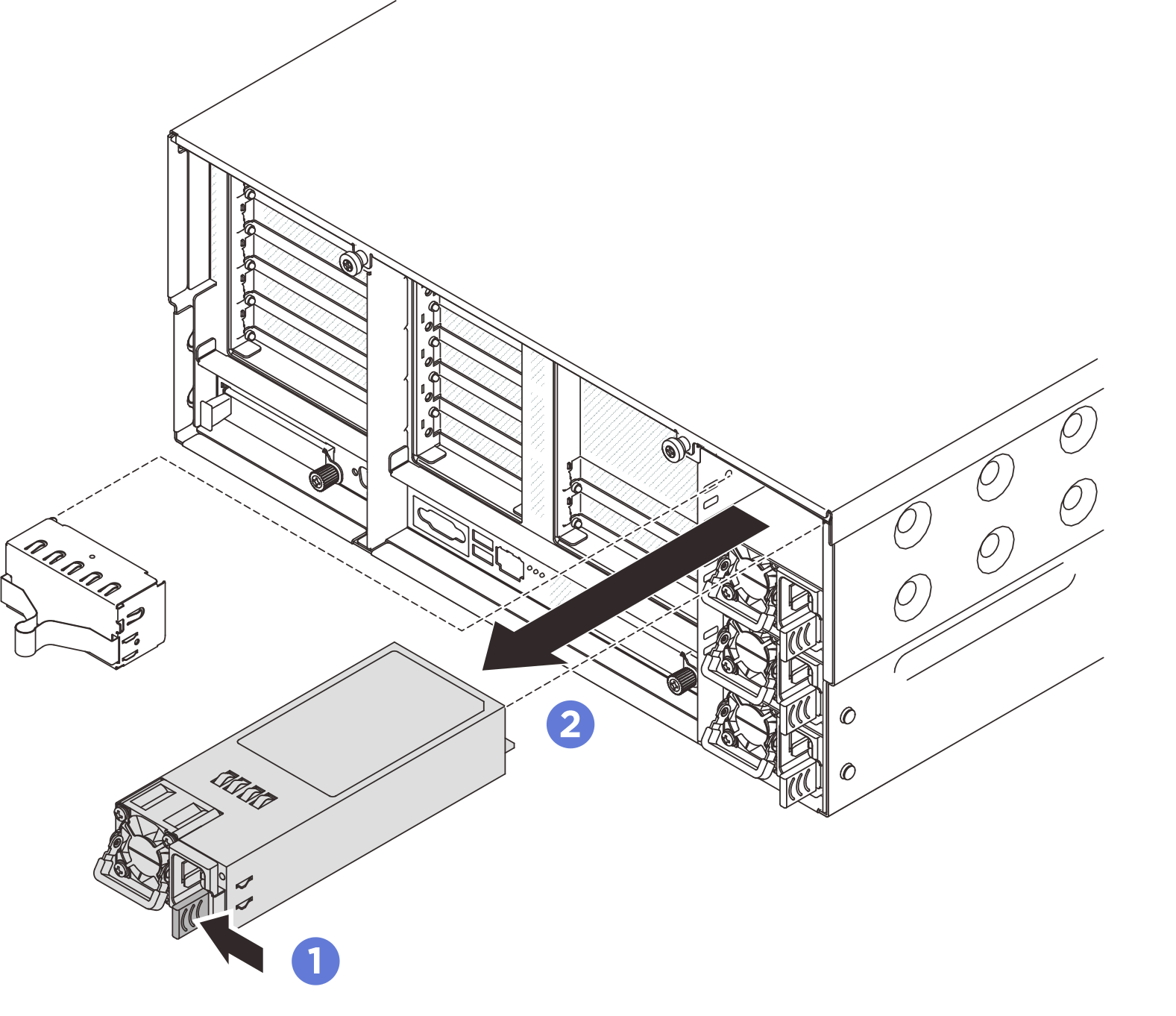

   Figure 1. Retrait du bloc d'alimentation




   1. Appuyez sur la patte de déverrouillage orange et maintenez-la enfoncée.
   2. Saisissez la poignée et faites glisser le bloc d'alimentation pour le retirer du serveur
