卸下电源模块单元

按照本节中的说明卸下电源模块单元。

关于本任务

警告

高接触电流。连接电源之前，请先接地。

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

S029

危险

危险

对于 -48 V 直流电源模块，电源线的电流具有危险性。

为避免电击危险：

• 安装/卸下冗余电源模块单元时，请连接或拔下 -48 V 直流电源线。

要连接，请执行以下操作：	要断开连接，请执行以下操作：
关闭连接到本产品的附属直流电源和设备。 将电源模块单元安装到系统壳体中。 将直流电源线连接到产品。 确保 -48 V 直流连接的极性正确无误：RTN 为 +，-Vin（通常为 -48 V）直流为 -。接地应连接良好。 将直流电源线连接到目标电源。 打开所有电源。	先断开或关闭目标直流电源（在断路器面板上），然后再卸下电源模块单元。 拔下目标直流电源线，并确保电源线的电线端子已绝缘。 从系统壳体上拔下目标电源模块单元。

S035

警告

切勿卸下电源模块外盖或贴有此标签的任何部件的外盖。任何贴有该标签的组件内部都存在可能构成危险电压等级、电流等级和能级。这些组件内部没有可维护的部件。如果您怀疑某个部件有问题，请联系技术服务人员。

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

警告

仅在中国大陆支持 240 V 直流输入（输入范围：180-300 V 直流电）。采用 240 V 直流输入的电源模块无法支持热插拔电源线功能。在卸下直流输入电源模块之前，请关闭服务器，或者通过断路器面板操作或电源关闭操作来切断直流电源。然后，拔下电源线。

过程

1. 拔下电源线的两端并将其放在防静电位置。

   • 对于交流电源模块单元，请拔下电源线的两端并将其放在防静电位置。

   • 对于 240 V 直流电源模块单元，请关闭服务器，然后拔下电源线的两端并将其放在防静电位置。

   • 对于 –48 V 直流电源模块单元：

     1. 关闭服务器并从电源插座上拔下电源线。

     2. 使用一字螺丝刀松开电源模块接线盒上的松不脱螺钉。

     3. 断开电源线与电源模块单元的连接，使电线端子绝缘，并将它们放置在防静电位置。

   注

   如果要更换超过一个电源模块单元，请逐个更换以确保服务器的电源模块不会中断。第一个更换的电源模块单元上的 LED 呈绿色亮起前，请勿拔下第二个更换的电源模块单元的电源线。有关电源模块单元 LED 的位置，请参阅电源模块 LED。
2. 卸下电源模块单元。
   注

   带有解锁卡扣的 PSU 是热插拔 PSU。解锁卡扣的颜色不会影响 PSU 的可维护性。

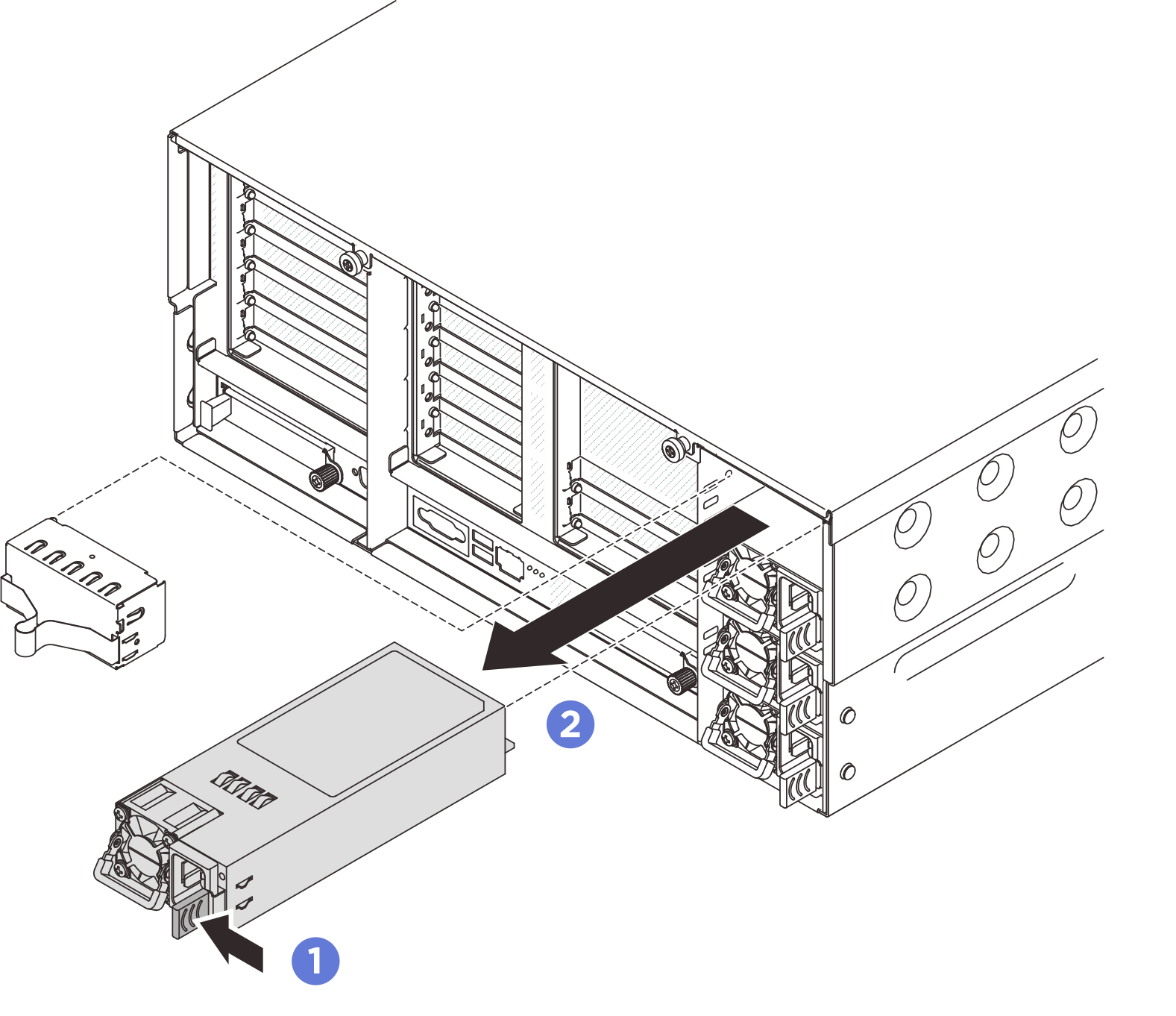

   图 1. 卸下电源模块单元




   1. 按住橙色解锁卡扣。
   2. 握住手柄，然后将电源模块单元从服务器中滑出。
