卸下電源供應器

請依照本節中的指示卸下電源供應器。

關於此作業

注意

高接觸電流。連接電源之前，請先接地。

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

S029

危險

危險

對於 -48V DC 電源供應器而言，電源線的電流具有危險性。

若要避免電擊的危害，請執行下列動作：

• 當您需要卸下/安裝備援電源供應器時，請連接或拔下 -48V DC 電源線。

連接時：	拔掉時：
關閉連接至本產品的附屬 DC 電源及設備。 將電源供應器裝入系統外殼中。 將 DC 電源線連接到產品。 確定 -48 V DC 連線的極性正確：RTN 是 +，而 -Vin（一般 -48 V）DC 是 -。接地應妥善連接。 將 DC 電源線連接到附屬電源。 開啟所有電源。	在卸下電源供應器之前，拔除或關閉附屬 DC 電源（在斷路器面板上）。 卸下附屬 DC 電源線，並確保電源線的電線終端已絕緣。 從系統外殼拔除附屬電源供應器。

S035

注意

切勿卸下電源供應器的外蓋或貼有此標籤的任何零件。貼有此標籤的任何元件內部都有危險等級的電壓、電流及電能。這些元件內部沒有可維修的零件。如果您懷疑某個零件有問題，請聯絡維修技術人員。

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

注意

只有中國大陸才支援 240 V DC 輸入（輸入範圍：180–300 V DC）。240 V dc 輸入電源供應器無法支援熱插入電源線功能。卸下 DC 輸入電源供應器之前，請先關閉伺服器、斷開斷路器面板上的 DC 電源，或關閉電源。然後拔掉電源線。

程序

1. 拔下電源線的兩端並放在可防 ESD 的地方。

   • 若是 AC 電源供應器，請拔下電源線的兩端並放在可防 ESD 的地方。

   • 若是 240 V dc 電源供應器，請關閉伺服器，然後拔下電源線的兩端並放在可防 ESD 的地方。

   • 若是 –48V dc 電源供應器：

     1. 關閉伺服器並拔掉電源插座上的電源線。

     2. 使用一字螺絲起子鬆開電源供應器端子區塊上的緊固螺絲。

     3. 從電源供應器拔下電源線，使電線終端絕緣，然後將它們放在可防 ESD 的地方。

   註

   如果您要更換多個電源供應器，請一次更換一個，以確保伺服器的電源供應不會中斷。在第一個更換的電源供應器 LED 亮起綠燈之前，請勿將第二個更換的電源供應器的電源線拔除。有關電源供應器 LED 的位置，請參閱電源供應器 LED。
2. 卸下電源供應器。
   註

   具有鬆開卡榫的 PSU 是熱抽換 PSU。鬆開卡榫的顏色不會影響 PSU 的可維修性。

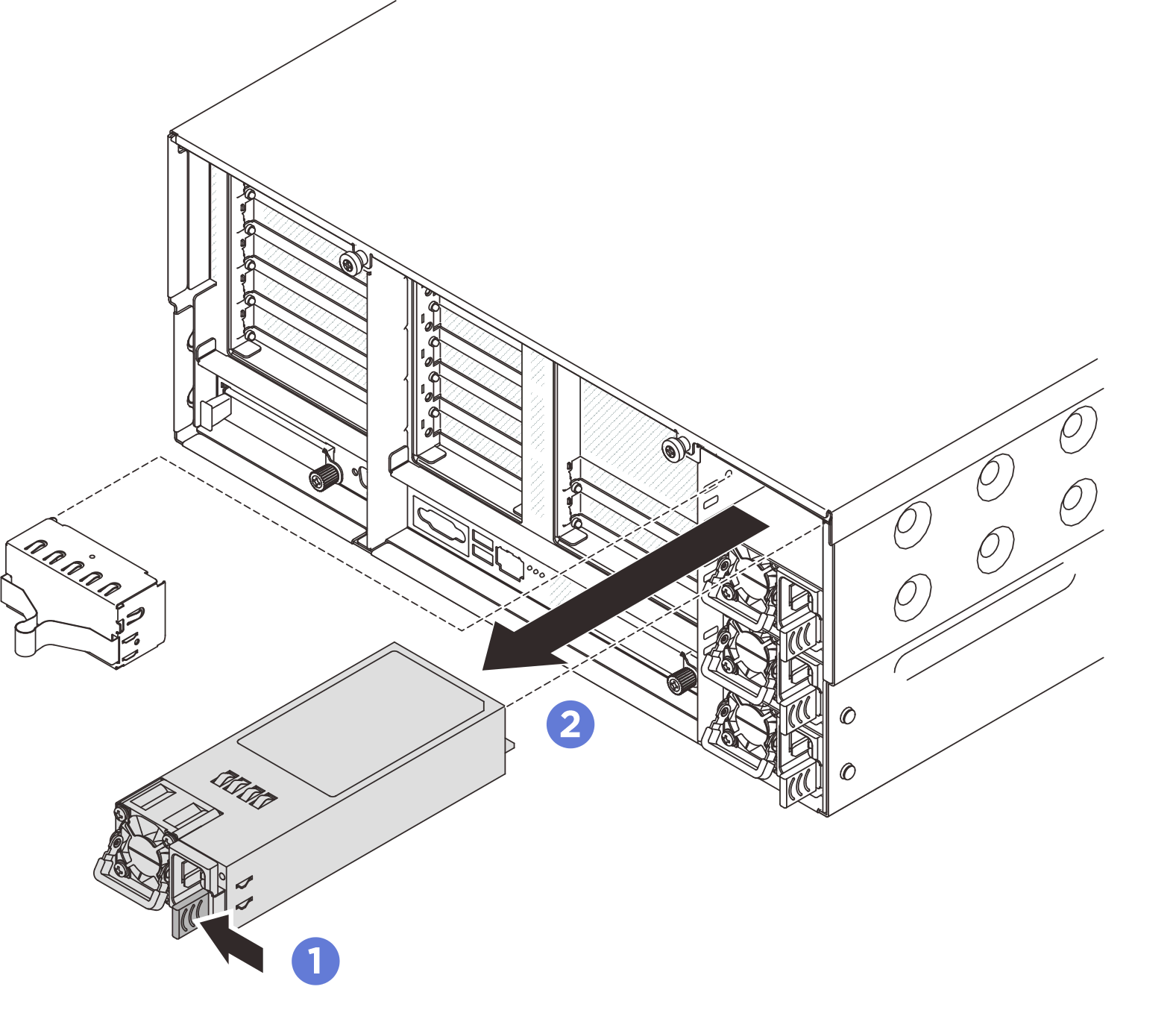

   圖 1. 卸下電源供應器




   1. 按住橙色鬆開卡榫。
   2. 握住把手，然後將電源供應器從伺服器中滑出。
