Instalación de una unidad de fuente de alimentación

Siga las instrucciones que aparecen en esta sección para instalar una unidad de fuente de alimentación.

Acerca de esta tarea

A continuación se describe la información que debe tener en cuenta al instalar una unidad de fuente de alimentación:

• Si la unidad de la fuente de alimentación que se va a quitar es la única instalada, la unidad de la fuente de alimentación no es de intercambio en caliente. Antes de quitarla, primero debe apagar el servidor. Para admitir el modo de redundancia o intercambio en caliente, instale una unidad de fuente de alimentación de intercambio en caliente adicional.

• Si está sustituyendo la fuente de alimentación existente por una nueva fuente de alimentación:

  • Utilice Lenovo Capacity Planner para calcular la capacidad de alimentación requerida para la que está configurado su servidor. Hay más información disponible sobre Lenovo Capacity Planner en: Sitio web de Lenovo Capacity Planner.

  • Asegúrese de que los dispositivos que está instalando sean compatibles. Para obtener una lista de dispositivos opcionales compatibles para el servidor, vaya a: Sitio web de Lenovo ServerProven.

  • Fije la etiqueta de información de alimentación que se incluye con esta opción sobre la etiqueta existente cerca de la fuente de alimentación.

    Figura 1. Etiqueta de unidad de fuente de alimentación de ejemplo en la cubierta superior







PRECAUCIÓN

Corriente de contacto alta. Haga la conexión a tierra antes de conectar a la fuente.

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S029

PELIGRO

danger

Para la fuente de alimentación de -48 V CC, la corriente eléctrica de los cables de alimentación es peligrosa.

Para evitar un peligro de descarga:

• Para conectar o desconectar los cables de alimentación de -48 V CC cuando necesite extraer/instalar unidades de fuente de alimentación de redundancia.

Para conectar:

Para desconectar:

Apague todas las fuentes de alimentación de CC y los equipos sujetos que se conectarán a este producto. Instale las unidades de fuente de alimentación en el alojamiento del sistema. Conecte los cables de alimentación de CC al producto. Asegure la correcta polaridad de las conexiones de CC -48: RTN es + y -Vin (típico 48 V) CC es -. La conexión a tierra debe estar muy bien conectada. Conecte los cables de alimentación de CC a las fuentes de alimentación sujetas. Encienda todas las fuentes de alimentación.

Desconecte o apague las fuentes de alimentación de CC sujetas (en el panel disyuntor) antes de extraer las unidades de fuente de alimentación. Quite los cables de CC sujetos y asegúrese de que el terminal de cables de alimentación esté aislado. Desconecte las unidades de fuente de alimentación del alojamiento del sistema.

S035

PRECAUCIÓN

No quite nunca la cubierta de una fuente de alimentación, ni cualquier otra pieza que tenga esta etiqueta. Dentro de cualquier componente que tenga adherida esta etiqueta, existen niveles peligrosos de voltaje, corriente y energía. Dentro de estos componentes no existe ninguna pieza que requiera mantenimiento. Si sospecha que puede haber un problema en una de estas piezas, póngase en contacto con un técnico de servicio.

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

PRECAUCIÓN

La entrada CC de 240 V (rango de entrada: 180-300 V CC) SOLO se admite en China continental. La fuente de alimentación con entrada CC de 240 V no admite la función de conexión en caliente del cable de alimentación. Antes de retirar la fuente de alimentación con la entrada CC, apague el servidor o desconecte las fuentes de alimentación de CC en el panel del disyuntor o apagando la fuente de alimentación. Luego, saque el cable de alimentación.

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

Procedimiento

1. Prepárese para la tarea.
   1. Si está instalando una fuente de alimentación en una bahía vacía, extraiga el panel de relleno de la fuente de alimentación de la bahía de la fuente de alimentación.
   2. Asegúrese de que la unidad de fuente de alimentación que se va a instalar sea igual que las instaladas. De lo contrario, quite todas las unidades de fuente de alimentación existentes y reemplácelas con las mismas unidades de fuente de alimentación.
      Nota

      Asegúrese de que todas las unidades de fuente de alimentación que se van a instalar tengan el mismo voltaje. No mezcle unidades de fuente de alimentación con distintos voltajes en la misma unidad de servidor.
   3. Si se va a instalar más de una unidad, comience con la bahía de la fuente de alimentación más baja disponible.
2. Sujete el asa y deslícela en la bahía de la fuente de alimentación hasta que encaje en su lugar.
   Nota

   La PSU con una pestaña de liberación es una PSU de intercambio en caliente. El color de la pestaña de liberación no afecta la capacidad de servicio de la PSU.

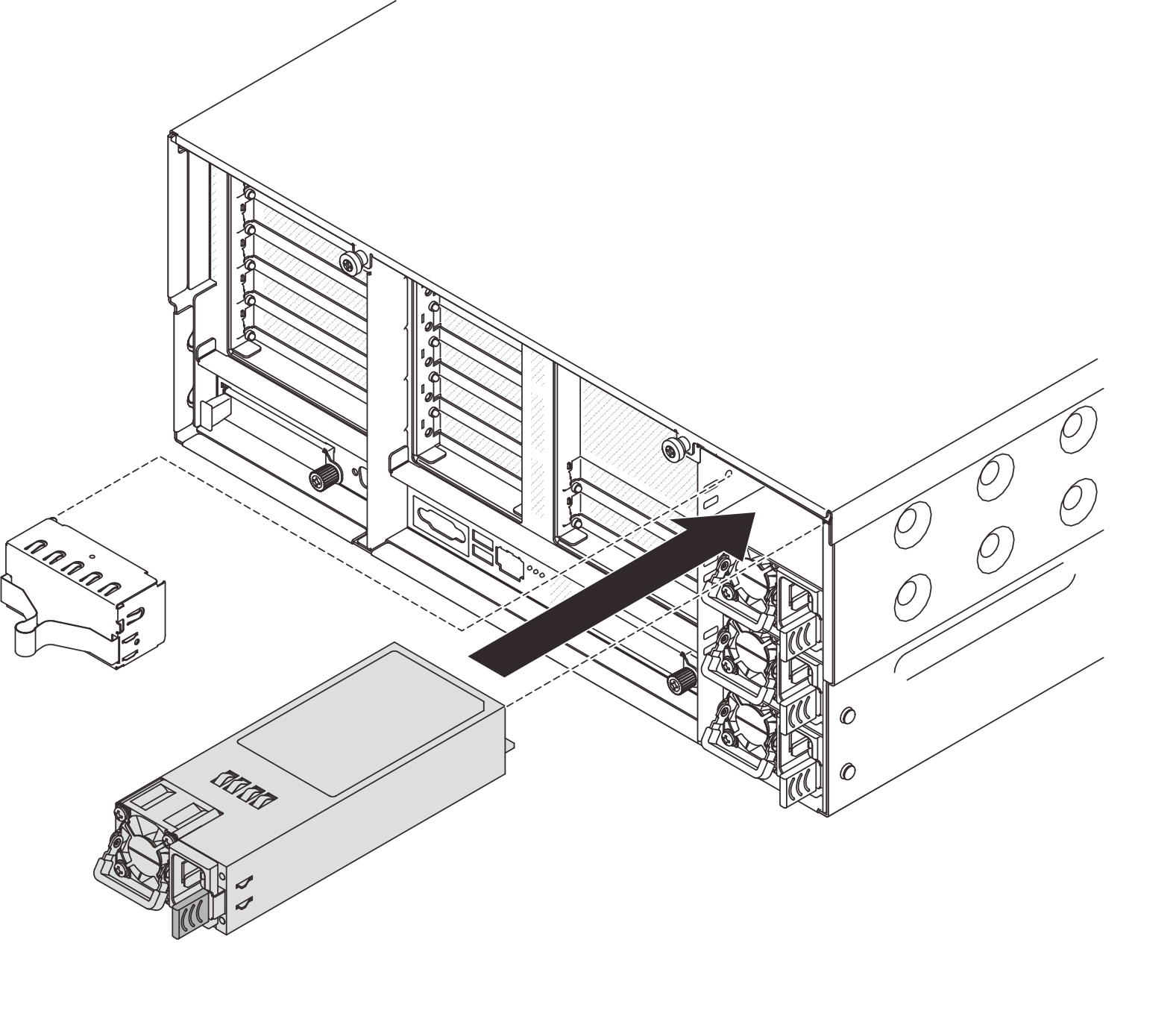

   Figura 2. Instalación de una unidad de fuente de alimentación




3. Conecte la unidad de fuente de alimentación a una toma de alimentación eléctrica correctamente conectada a tierra.

   • Para unidades de fuente de alimentación de CA:

     1. Conecte un extremo del cable de alimentación al conector de alimentación de la unidad de la fuente de alimentación.

     2. Conecte el otro extremo del cable de alimentación a una toma de alimentación eléctrica correctamente conectada a tierra.

   • Para unidades de fuente de alimentación de 240 V CC:

     1. Apague el servidor.

     2. Conecte un extremo del cable de alimentación al conector de alimentación de la unidad de la fuente de alimentación.

     3. Conecte el otro extremo del cable de alimentación a una toma de alimentación eléctrica correctamente conectada a tierra.

   • Para unidades de fuente de alimentación de -48 V CC:

     1. Utilice un destornillador plano para soltar los tres tornillos de fijación en el bloque de terminales de la fuente de alimentación.

     2. Compruebe la etiqueta de tipo de unidad del bloque de fuente de alimentación y de cada cable de alimentación.

        Tipo	Bloque de terminal de PSU	Cable de alimentación
        Entrada		-Vin
        Conexión a tierra		GND
        Entrada		RTN

     3. Coloque el lado de la ranura de cada patilla del cable de alimentación hacia arriba y, a continuación, conecte las patillas a los orificios correspondientes del bloque de alimentación. Utilice la tabla anterior para obtener guía para asegurarse de que las patillas encuentren las ranuras correctas.

     4. Apriete los tornillos prisioneros en el bloque de alimentación. Asegúrese de que los tornillos y las patillas del cable estén asegurados en su lugar y de que no se muestran piezas de metal pelado.

     5. Conecte el otro extremo de los cables de alimentación a una toma de alimentación eléctrica correctamente conectada a tierra. Asegúrese de que los extremos de los cables busquen las tomas de corriente correctas.

4. Asegúrese de que el asa de la unidad de fuente de alimentación esté perpendicular a la unidad de fuente de alimentación; luego, ate el cable de alimentación al asa con la cinta preinstalada tal como se muestra a continuación.

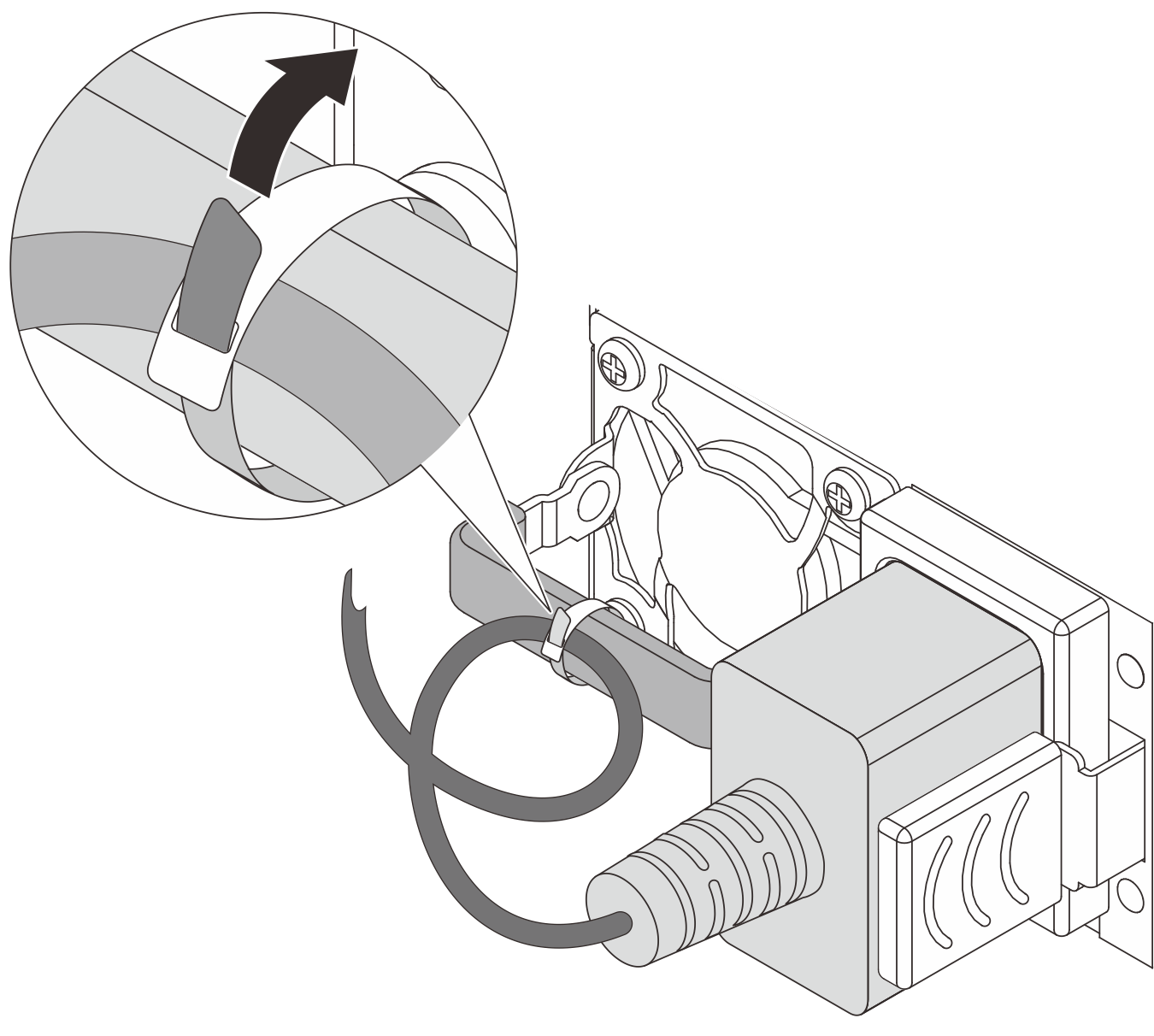

   Figura 3. Disposición y atadura del cable de alimentación
