パワー・サプライ・ユニットの取り付け

パワー・サプライ・ユニットを取り付けるには、このセクションの説明に従ってください。

このタスクについて

以下では、パワー・サプライ・ユニットの取り付け時に考慮すべき事項について説明します。

• 取り外すパワー・サプライ・ユニットが唯一の取り付け済みパワー・サプライ・ユニットである場合、パワー・サプライ・ユニットはホット・スワップではありません。取り外す前に、先にサーバーの電源をオフにする必要があります。冗長性モードまたはホット・スワップをサポートするには、追加のホット・スワップ・パワー・サプライ・ユニットを取り付けてください。

• 既存のパワー・サプライを新しいパワー・サプライと交換する場合:

  • Lenovo Capacity Plannerを使用してサーバーに構成されている必要な電力容量を計算します。Lenovo Capacity Planner に関する詳細は、以下で入手できます。Lenovo Capacity Planner Web サイト。

  • 取り付けるデバイスがサポートされていることを確認します。サーバーでサポートされるオプション・デバイスのリストについては、以下を参照してください。Lenovo ServerProven Web サイト。

  • このオプションにある電力情報ラベルを、パワー・サプライの近くにある既存のラベルに付けます。

    図 1. トップ・カバー上のパワー・サプライ・ユニット・ラベルの例







注意

接触電流が高くなっています。電源に接続する前にアースに接続してください。

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S029

危険

危険

–48V DC パワー・サプライの場合、電源コードからの電流は危険です。

感電を防ぐために次の事項を守ってください。

• 冗長性のあるパワー・サプライ・ユニットの取り外しや取り付けが必要な場合に、-48 V DC 電源コードを接続または切り離します。

ケーブルの接続手順:	ケーブルの切り離し手順:
本製品に接続されている対象の DC 電源および機器の電源をオフにします。 パワー・サプライ・ユニットをシステム・ハウジングに取り付けます。 DC 電源コードを製品に接続します。 -48 V DC 接続の正しい極性であることを確認します。RTN は + で、-Vin (標準 -48 V) DC は - です。アースは接地場所にきちんとつなげてください。 DC 電源コードを対象の電源に接続します。 すべての電源をオンにします。	パワー・サプライ・ユニットを取り外す前に、(ブレーカー・パネルで) 対象の DC 電源を切断するか、電源をオフにします。 対象の DC コードを取り外し、電源コードのワイヤー端子が絶縁していることを確認します。 対象のパワー・サプライ・ユニットをシステム・ハウジングから切り離します。

S035

注意

パワー・サプライまたはこのラベルが貼られている部分のカバーは決して取り外さないでください。このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これらのコンポーネントの内部には、保守が可能な部品はありません。これらの部品に問題があると思われる場合はサービス技術員に連絡してください。

在直流输入状态下，若电源供应器插座不支持热插拔功能，请务必不要对设备电源线进行热插拔，此操作可能导致设备损坏及数据丢失。因错误执行热插拔导致的设备故障或损坏，不属于保修范围。

NEVER CONNECT AND DISCONNECT THE POWER SUPPLY CABLE AND EQUIPMENT WHILE YOUR EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty.

注意

240 V DC 入力 (入力範囲: 180 ～ 300 V DC) は、中国本土でのみサポートされています。240 V DC 入力のパワー・サプライは、電源コードのホット・プラグ機能をサポートしていません。DC 入力でパワー・サプライを取り外す前に、サーバーの電源をオフにしてください。あるいはブレーカー・パネルで、または電源をオフにすることによって DC 電源を切断してください。次に、電源コードを取り外します。

重要

安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

手順

1. このタスクの準備をします。
   1. パワー・サプライを空のベイに取り付ける場合は、パワー・サプライ・ベイからパワー・サプライ・フィラー・パネルを取り外します。
   2. 取り付けるパワー・サプライ・ユニットが、取り付け済みのパワー・サプライ・ユニットと同じであることを確認してください。それ以外の場合は、既存のパワー・サプライ・ユニットをすべて取り外し、すべて同じパワー・サプライ・ユニットと交換します。
      注

      取り付けるパワー・サプライ・ユニットはすべて同じワット数であることを確認してください。同じサーバー・ユニットで異なるワット数のパワー・サプライを混用しないでください。
   3. 複数のユニットを取り付ける場合は、使用可能な最小のパワー・サプライ・ベイから開始します。
2. ユニットのハンドルをつかみ、パワー・サプライ・ベイ内にスライドさせて所定の位置にカチッと音がして収まるまで挿入します。
   注

   リリース・タブ付きの PSU は、ホット・スワップ PSU です。リリース・タブの色は、PSU の保守性には影響しません。

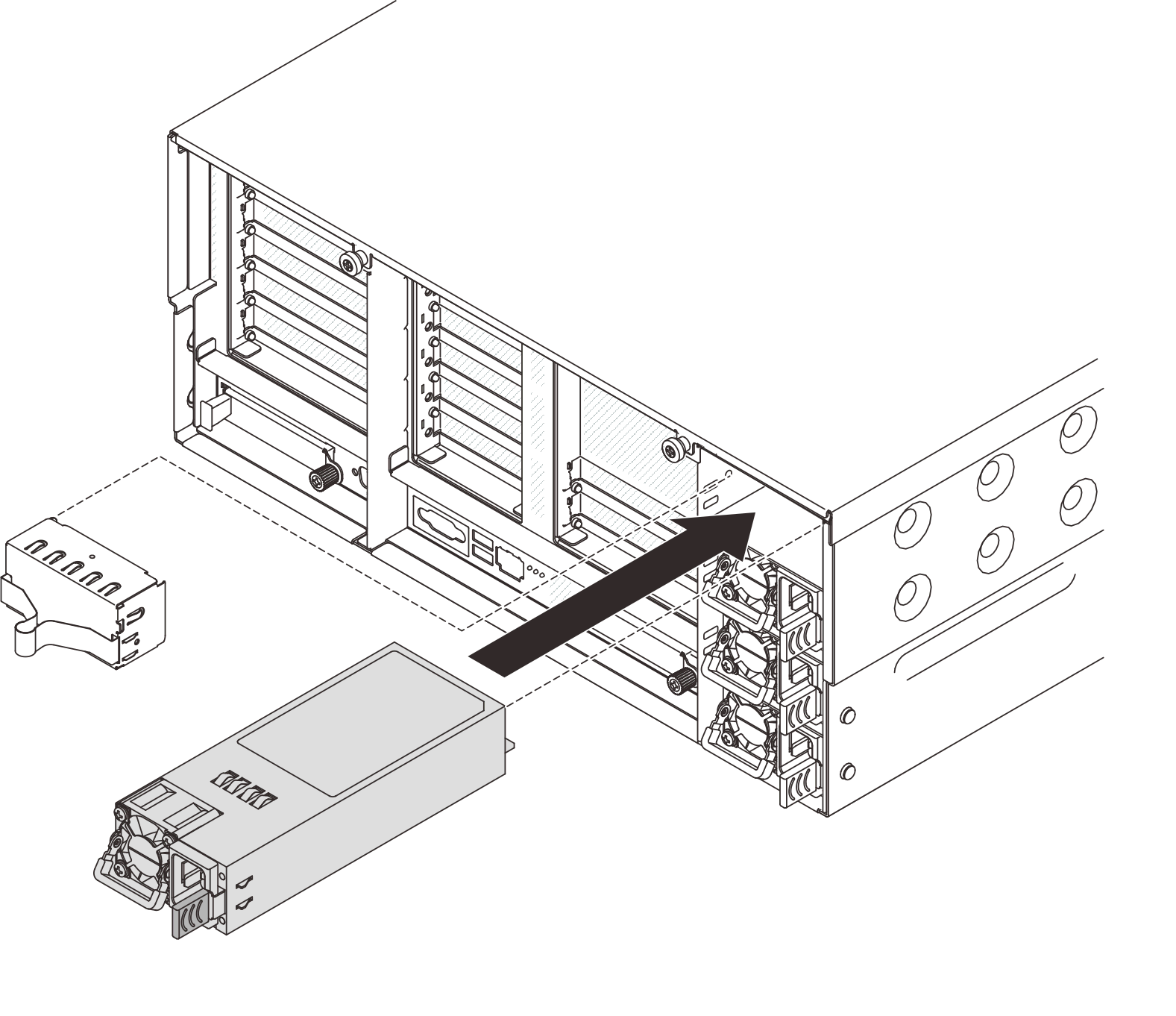

   図 2. パワー・サプライ・ユニットの取り付け




3. パワー・サプライ・ユニットを正しく接地された電源コンセントに接続します。

   • AC パワー・サプライ・ユニットについて:

     1. パワー・サプライ・ユニットの電源コネクターに電源コードの端を接続します。

     2. 電源コードのもう一方の端を、正しく接地されたコンセントに接続します。

   • 240 V DC パワー・サプライ・ユニットについて:

     1. サーバーの電源をオフにします。

     2. パワー・サプライ・ユニットの電源コネクターに電源コードの端を接続します。

     3. 電源コードのもう一方の端を、正しく接地されたコンセントに接続します。

   • –48V DC パワー・サプライ・ユニットについて:

     1. スロット・ドライバーを使用して、パワー・サプライの端末ブロックの 3 つの拘束ねじを緩めます。

     2. パワー・サプライ・ブロックと各電源コードのタイプ・ラベルを確認します。

        タイプ	PSU 端末ブロック	電源コード
        入力		-Vin
        アース		GND
        入力		RTN

     3. 各電源コードの溝側を上方向に向け、電源ブロックの対応する穴にピンを差し込みます。上記の表を参照して、ピンが正しいスロットに確実に入っていることを確認します。

     4. 電源ブロックの拘束ねじを締めます。ねじとコード・ピンが固定され、ベアメタル部品が見えていないよう確認します。

     5. ケーブルのもう一方の端を、正しく接地された電源コンセントに接続します。ケーブルの端が正しいコンセントにあることを確認します。

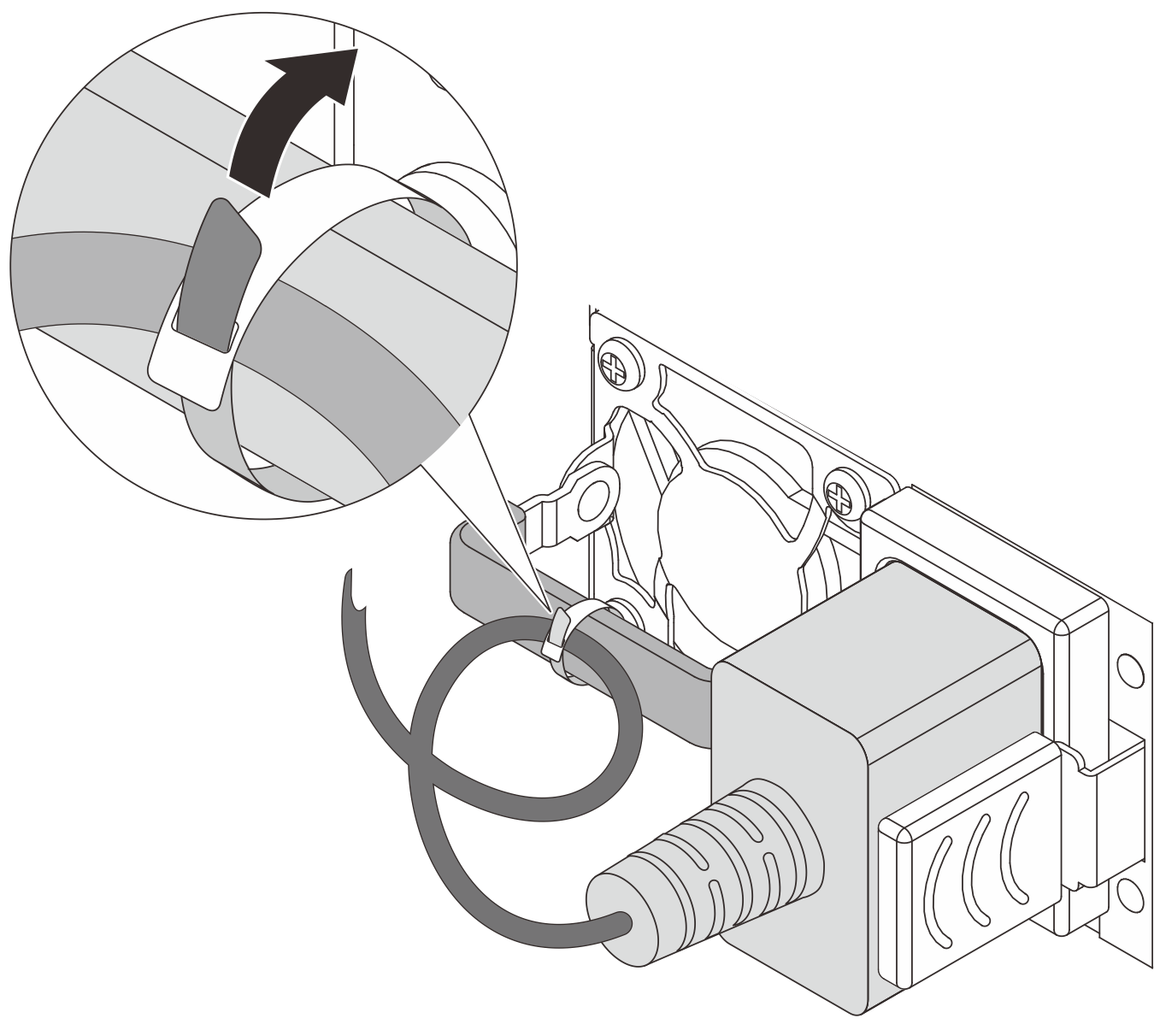

4. パワー・サプライ・ユニットのハンドルがパワー・サプライ・ユニットに対して直角であることを確認します。次に、以下に示すように、あらかじめ取り付けられているストラップを使用して電源コードをハンドルに結び付けます。
   図 3. 電源コードの配線と結び付け
