Rimozione di una staffa dell'alimentatore (CRPS)

Seguire le istruzioni riportate in questa sezione per rimuovere una staffa dell'alimentatore (CRPS).

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
S029

Pericolo
danger
Per quanto riguarda l'alimentatore CC da -48 V, la corrente elettrica proveniente dai cavi di alimentazione è pericolosa.

Per evitare il pericolo di scosse:

  • Collegare o scollegare i cavi di alimentazione CC da -48 V quando è necessario rimuovere/installare le unità di alimentazione ridondanti.
Per collegare:Per scollegare:
  1. Spegnere le fonti di alimentazione CC secondarie e le apparecchiature che sono collegate a questo prodotto.
  2. Installare le unità di alimentazione nell'alloggiamento del sistema.
  3. Collegare i cavi di alimentazione CC al prodotto.
    • Verificare la corretta polarità dei collegamenti CC da -48 V: RTN è + e -Vin (in genere -48 V) CC è -. La messa a terra deve essere collegata correttamente.
  4. Collegare i cavi di alimentazione CC a fonti di alimentazione secondarie.
  5. Accendere tutte le fonti di alimentazione.
  1. Scollegare o spegnere le fonti di alimentazione CC secondarie (nel quadro interruttori) prima di rimuovere le unità di alimentazione.
  2. Rimuovere i cavi CC e verificare che il terminale dei cavi di alimentazione sia isolato.
  3. Scollegare le unità di alimentazione secondarie dall'alloggiamento del sistema.
S035
shock hazard
Avvertenza

Non rimuovere mai il coperchio da un alimentatore o qualsiasi parte su cui sia applicata questa etichetta. All'interno dei componenti su cui è apposta questa etichetta, sono presenti livelli pericolosi di tensione, corrente ed energia. Questi componenti non contengono parti da sottoporre a manutenzione. Se si sospetta la presenza di un problema in una di queste parti, rivolgersi a un tecnico dell'assistenza.

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota
La staffa dell'alimentatore è disponibile solo sui modelli configurati con alimentatori CRPS.

Procedura

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
  3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
  4. Rimuovere le unità di alimentazione. Vedere Rimozione di un'unità di alimentazione.
  5. Rimuovere la scheda di distribuzione dell'alimentazione. Vedere Rimozione della scheda di distribuzione dell'alimentazione.
  6. Se necessario, rimuovere la scheda verticale PCIe 3. Vedere Rimozione della scheda verticale PCIe.
  7. Rimuovere la vite della staffa dell'alimentatore.

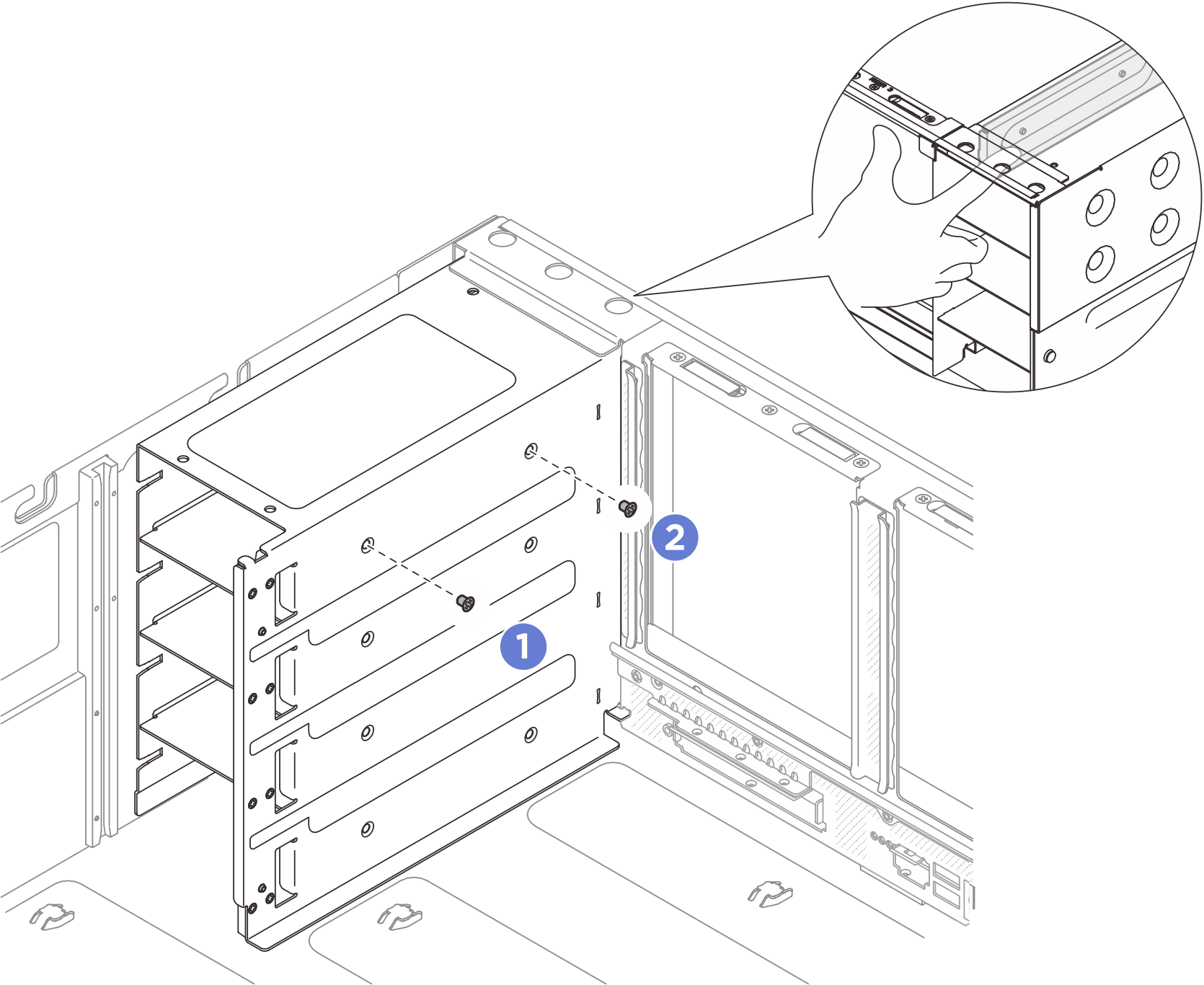

    Figura 1. Rimozione della vite della staffa dell'alimentatore

    Removing power supply bracket screw
    Nota
    Mantenere la staffa dell'alimentatore in posizione durante l'installazione o la rimozione delle viti.
    1. Rimuovere la vite interna.
    2. Rimuovere la vite esterna.
  8. Estrarre la staffa dell'alimentatore dal vano PSU.
    Figura 2. Rimozione della staffa dell'alimentatore

    Removing power supply bracket

Dopo aver terminato

  1. Installare un'unità sostitutiva. Vedere Installazione di una staffa dell'alimentatore (CRPS).

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
