Снятие скобы блока питания (CRPS)

В этом разделе приведены инструкции по снятию скобы блока питания (CRPS).

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
S029

ОПАСНО
осторожно
В случае блока питания –48 В пост. тока электрический ток в шнурах питания представляет опасность.

Во избежание поражения электрическим током:

  • Для подключения или отключения шнуров питания -48 В пост. тока необходимо снять и снова установить резервные блоки питания.
При подсоединении:При отсоединении:
  1. ВЫКЛЮЧИТЕ требуемые источники питания и устройства, которые подключены к этому продукту.
  2. Установите блоки питания в корпус системы.
  3. Подключите шнуры питания постоянного тока к продукту.
    • Обеспечьте правильную полярность подключений -48 В пост. тока: RTN — положительный полюс, а -Vin (как правило, -48 В пост. тока) — отрицательный. Также следует подключить заземление.
  4. Подключите шнуры питания постоянного тока к требуемым источникам питания.
  5. ВКЛЮЧИТЕ все источники питания.
  1. Отключите или выключите требуемые источники питания постоянного тока (на распределительном щите) перед снятием блоков питания.
  2. Отсоедините требуемые шнуры питания постоянного тока и убедитесь, что клеммы проводов изолированы.
  3. Отключите требуемые блоки питания от корпуса системы.
S035
shock hazard
ОСТОРОЖНО

Никогда не снимайте кожух с блока питания или любого узла, снабженного этой этикеткой. Внутри любого компонента с данной этикеткой присутствует опасное напряжение, течет сильный ток и выделяется значительная энергия. Внутри этих компонентов нет обслуживаемых деталей. Если вы полагаете, что с какой-то из этих деталей возникла неполадка, обратитесь к специалисту по техническому обслуживанию.

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.
Скоба блока питания доступна только в моделях с конфигурацией, включающей блоки питания CRPS.

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  4. Снимите модули блока питания. См. раздел Снятие блока питания.
  5. Снимите плату распределения питания. См. раздел Снятие платы распределения питания.
  6. При необходимости снимите плату-адаптер Riser PCIe 3 (см. раздел Снятие платы-адаптера Riser PCIe).
  7. Снятие винта скобы блока питания

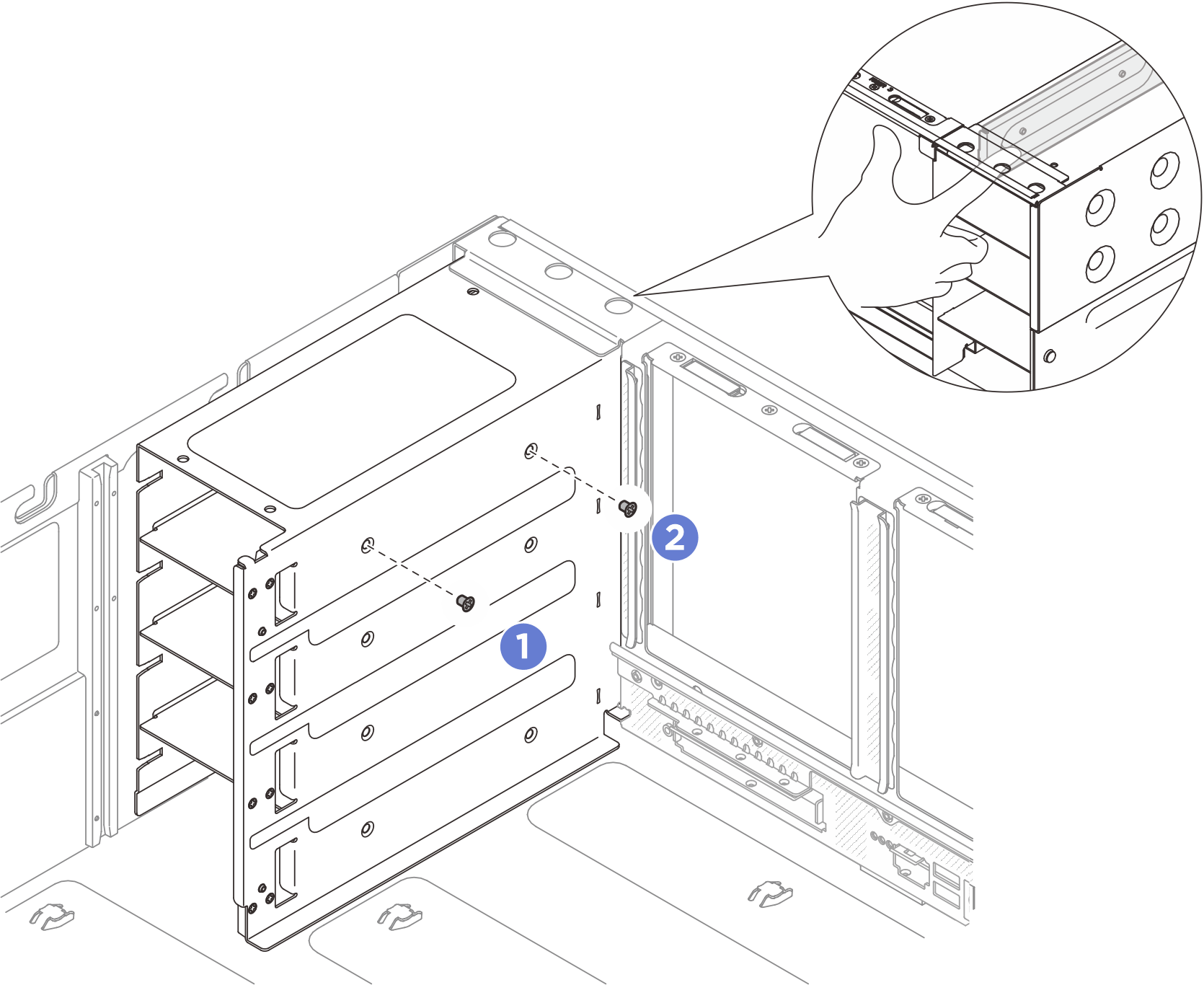

    Рис. 1. Снятие винта скобы блока питания

    Removing power supply bracket screw
    Прим.
    При откручивании и закручивании винтов удерживайте скобу блока питания.
    1. Снимите внутренние винты.
    2. Открутите наружный винт.
  8. Извлеките скобу блока питания из отсека для модуля блока питания.

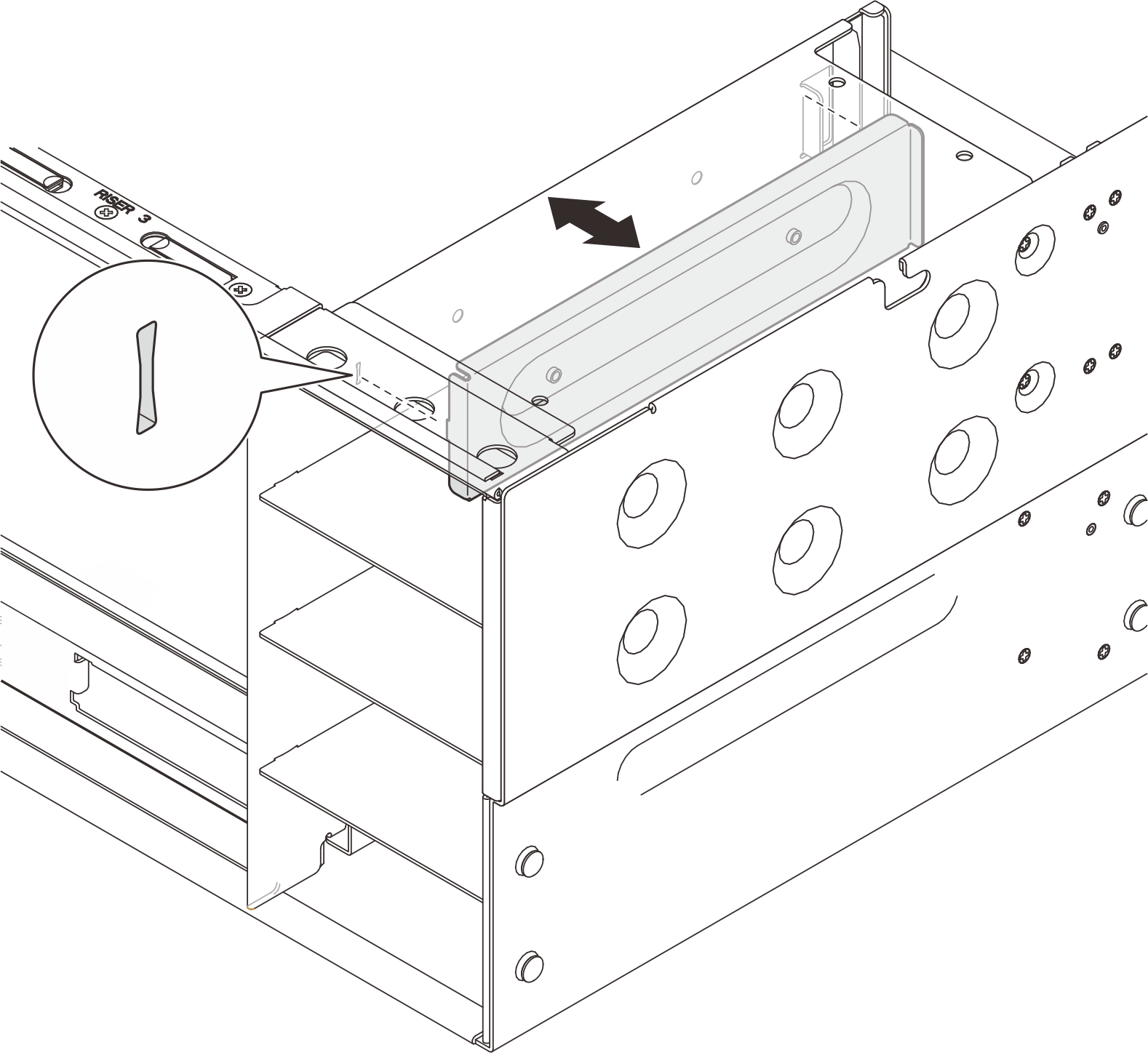

    Рис. 2. Снятие скобы блока питания

    Removing power supply bracket

После завершения

  1. Установите сменный модуль. См. раздел Установка скобы блока питания (CRPS).

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
