Rimozione della batteria CMOS (CR2032)

Seguire le istruzioni riportate in questa sezione per rimuovere la batteria CMOS.

Informazioni su questa attività

Le note riportate di seguito contengono informazioni da tenere presenti quando si sostituisce la batteria:

• Lenovo ha progettato questo prodotto prestando attenzione alla sicurezza dell'utente. Per evitare possibili situazioni di pericolo, è necessario maneggiare correttamente la batteria CMOS. Se viene sostituita la batteria CMOS, è necessario seguire le ordinanze o i regolamenti locali per lo smaltimento delle batterie.
• Se la batteria al litio originale viene sostituita con una batteria al metallo pesante o con una batteria con componenti di metallo pesante, tenere presenti le seguenti informazioni relative all'ambiente. Le batterie e gli accumulatori che contengono metalli pesanti non devono essere smaltiti con i normali rifiuti urbani. Verranno ritirate gratuitamente dal produttore, dal distributore o dal rappresentante per essere riciclati o smaltiti in modo appropriato.
• Una volta sostituita la batteria CMOS, è necessario riconfigurare il server e reimpostare la data e l'ora del sistema.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S004

Avvertenza

Nel sostituire la batteria al litio, utilizzare solo una batteria con il numero di parte specificato da Lenovo o una batteria di tipo equivalente consigliata dal produttore. Se nel sistema è presente un modulo che contiene una batteria al litio, sostituirlo solo con lo stesso tipo di modulo fabbricato dallo stesso produttore. La batteria contiene litio e può esplodere se non viene utilizzata, manipolata e smaltita in modo corretto.

Non:

• Gettare o immergere in acqua
• Riscaldare a una temperatura superiore ai 100 °C (212 °F)
• Riparare o smontare

Smaltire la batteria come previsto dalle ordinanze o dai regolamenti locali.

S005

Avvertenza

La batteria è agli ioni di litio. Per evitare una possibile esplosione, non bruciare la batteria. Sostituirla solo con una parte approvata. Riciclare o smaltire la batteria nel rispetto delle norme locali.

Procedura

1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
4. Rimuovere le schede verticali PCIe. Vedere Rimozione della scheda verticale PCIe.
5. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
6. Individuare la batteria CMOS 1 sull'assieme della scheda di sistema.

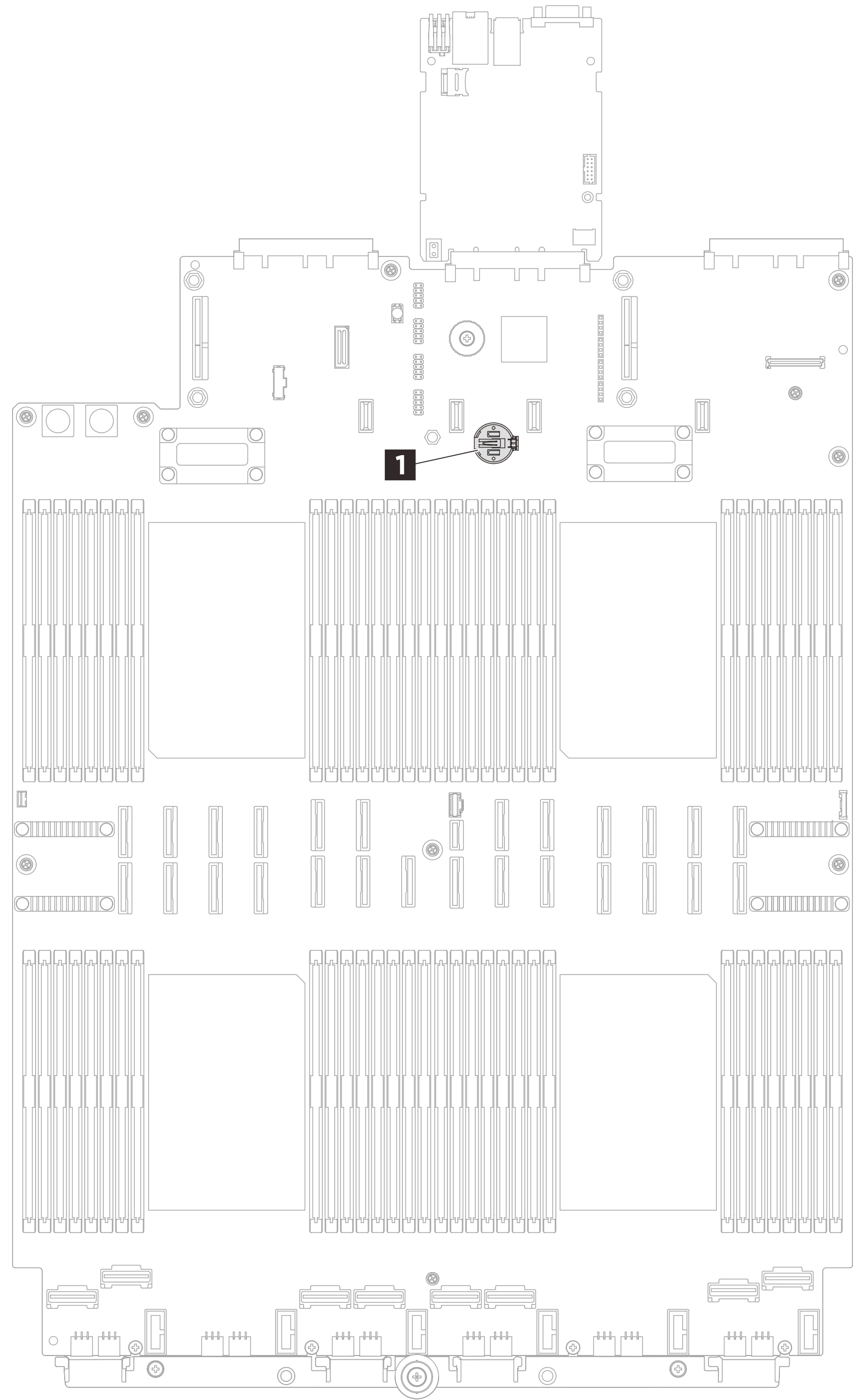

   Figura 1. Posizione della batteria CMOS


7. Aprire il fermo della batteria come mostrato ed estrarre con cautela la batteria CMOS dal socket.
   Attenzione

   • Se la batteria CMOS non viene rimossa in modo appropriato, il socket sull'assieme della scheda di sistema potrebbe danneggiarsi. Eventuali danni al socket potrebbero richiedere la sostituzione dell'assieme della scheda di sistema.

   • Non inclinare né premere la batteria CMOS esercitando una forza eccessiva.

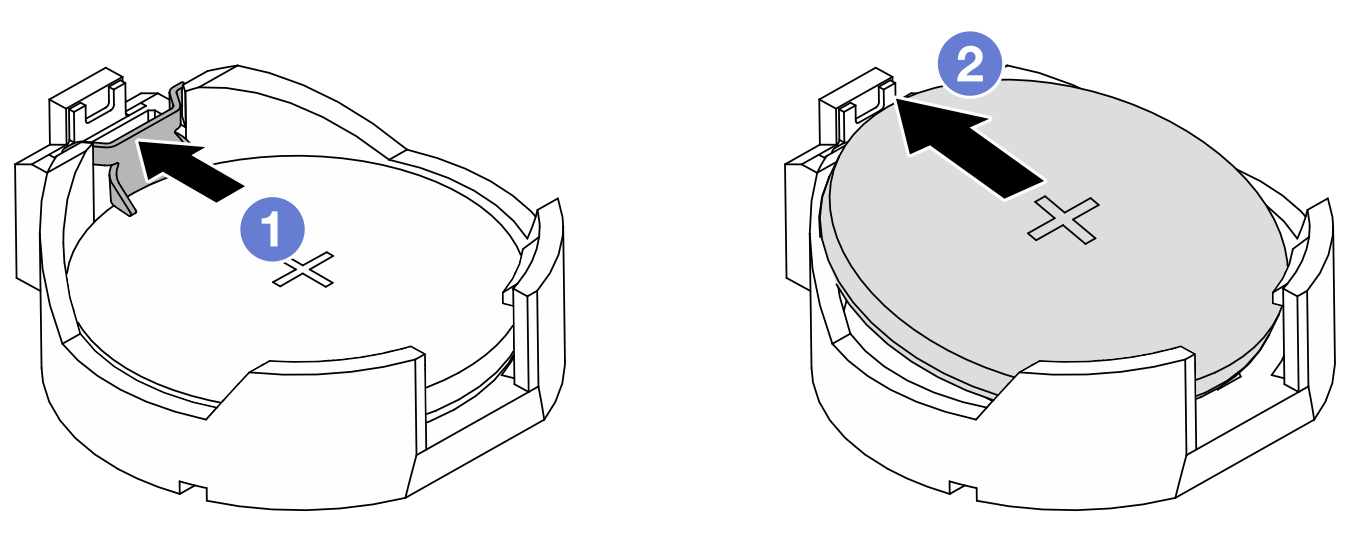

   Figura 2. Rimozione della batteria CMOS


   1. Premere il fermo sul socket della batteria CMOS.
   2. Rimuovere la batteria CMOS.
