Installazione della batteria CMOS (CR2032)

Seguire le istruzioni riportate in questa sezione per installare la batteria CMOS.

Informazioni su questa attività

• È necessario sostituire la batteria CMOS con un'altra batteria CMOS dello stesso tipo e produttore.
• Una volta sostituita la batteria CMOS, è necessario riconfigurare il server e reimpostare la data e l'ora del sistema.
• Per evitare possibili pericoli, leggere e seguire le seguenti istruzioni di sicurezza.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S004

Avvertenza

Nel sostituire la batteria al litio, utilizzare solo una batteria con il numero di parte specificato da Lenovo o una batteria di tipo equivalente consigliata dal produttore. Se nel sistema è presente un modulo che contiene una batteria al litio, sostituirlo solo con lo stesso tipo di modulo fabbricato dallo stesso produttore. La batteria contiene litio e può esplodere se non viene utilizzata, manipolata e smaltita in modo corretto.

Non:

• Gettare o immergere in acqua
• Riscaldare a una temperatura superiore ai 100 °C (212 °F)
• Riparare o smontare

Smaltire la batteria come previsto dalle ordinanze o dai regolamenti locali.

S005

Avvertenza

La batteria è agli ioni di litio. Per evitare una possibile esplosione, non bruciare la batteria. Sostituirla solo con una parte approvata. Riciclare o smaltire la batteria nel rispetto delle norme locali.

Procedura

1. Mettere a contatto l'involucro antistatico contenente il nuovo componente con qualsiasi superficie metallica non verniciata sulla parte esterna del server, quindi rimuovere il nuovo componente dall'involucro e posizionarlo su una superficie antistatica.
2. Individuare la batteria CMOS 1 sull'assieme della scheda di sistema.
   Figura 1. Posizione della batteria CMOS


3. Installare la batteria CMOS. Accertarsi che la batteria CMOS sia inserita correttamente.
   Nota

   Prima di installare la batteria nel socket, assicurarsi che il lato positivo sia rivolto verso l'alto.

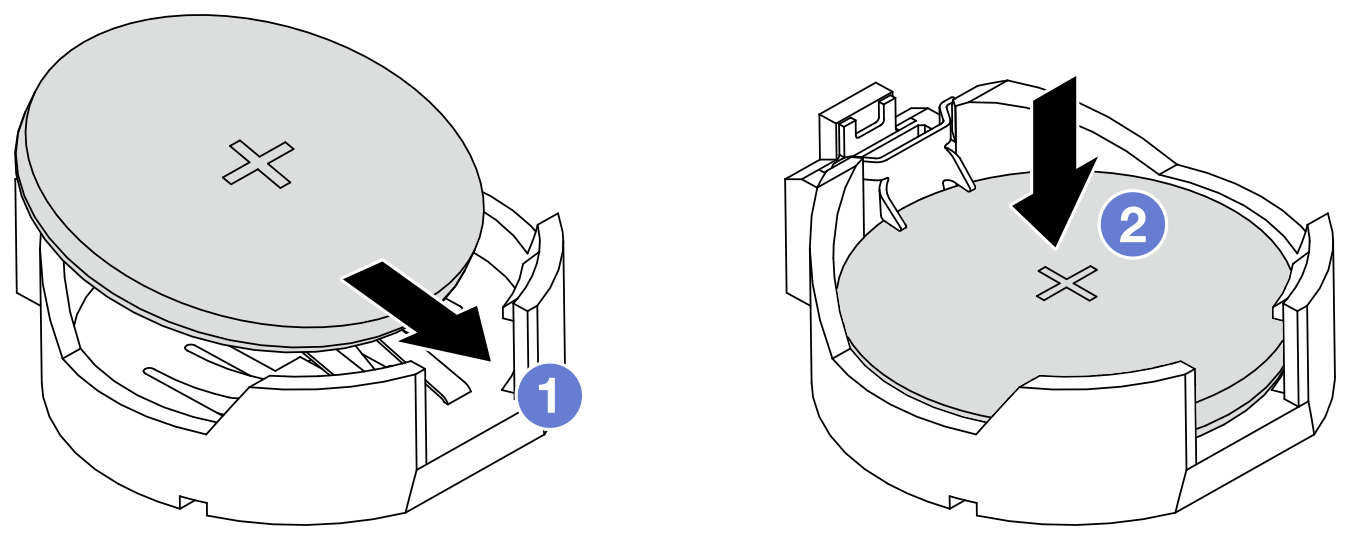

   Figura 2. Installazione della batteria CMOS


   1. Inclinare la batteria e inserirla nel socket.
   2. Premere la batteria verso il basso finché non scatta in posizione all'interno del socket.
