Installation de la pile CMOS (CR2032)

Suivez les instructions de cette section pour installer la pile CMOS.

À propos de cette tâche

• Lorsque vous remplacez la pile CMOS, vous devez la remplacer par une autre pile CMOS de même type conçue par le même fabricant.
• Après avoir remplacé la pile CMOS, vous devez reconfigurer le serveur et réinitialiser la date et l’heure du système.
• Pour éviter tout danger, lisez et respectez scrupuleusement les consignes de sécurité suivantes.

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S004

ATTENTION

Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant. La batterie contient du lithium et peut exploser en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.

Ne pas :

• La jeter à l'eau
• L'exposer à une température supérieure à 100 °C (212 °F)
• La réparer ou la démonter

Ne mettez pas la pile à la poubelle. Pour la mise au rebut, reportez-vous à la réglementation en vigueur.

S005

ATTENTION

Cette pile est une pile au lithium-ion. Pour éviter tout risque d'explosion, ne la faites pas brûler. Ne la remplacez que par une pile agréée. Pour le recyclage ou la mise au rebut, reportez-vous à la réglementation en vigueur.

Procédure

1. Mettez l’emballage antistatique contenant le nouveau composant contre une zone non peinte externe du serveur, puis déballez et posez le composant sur une surface de protection électrostatique.
2. Recherchez la pile CMOS 1 sur le bloc carte mère.

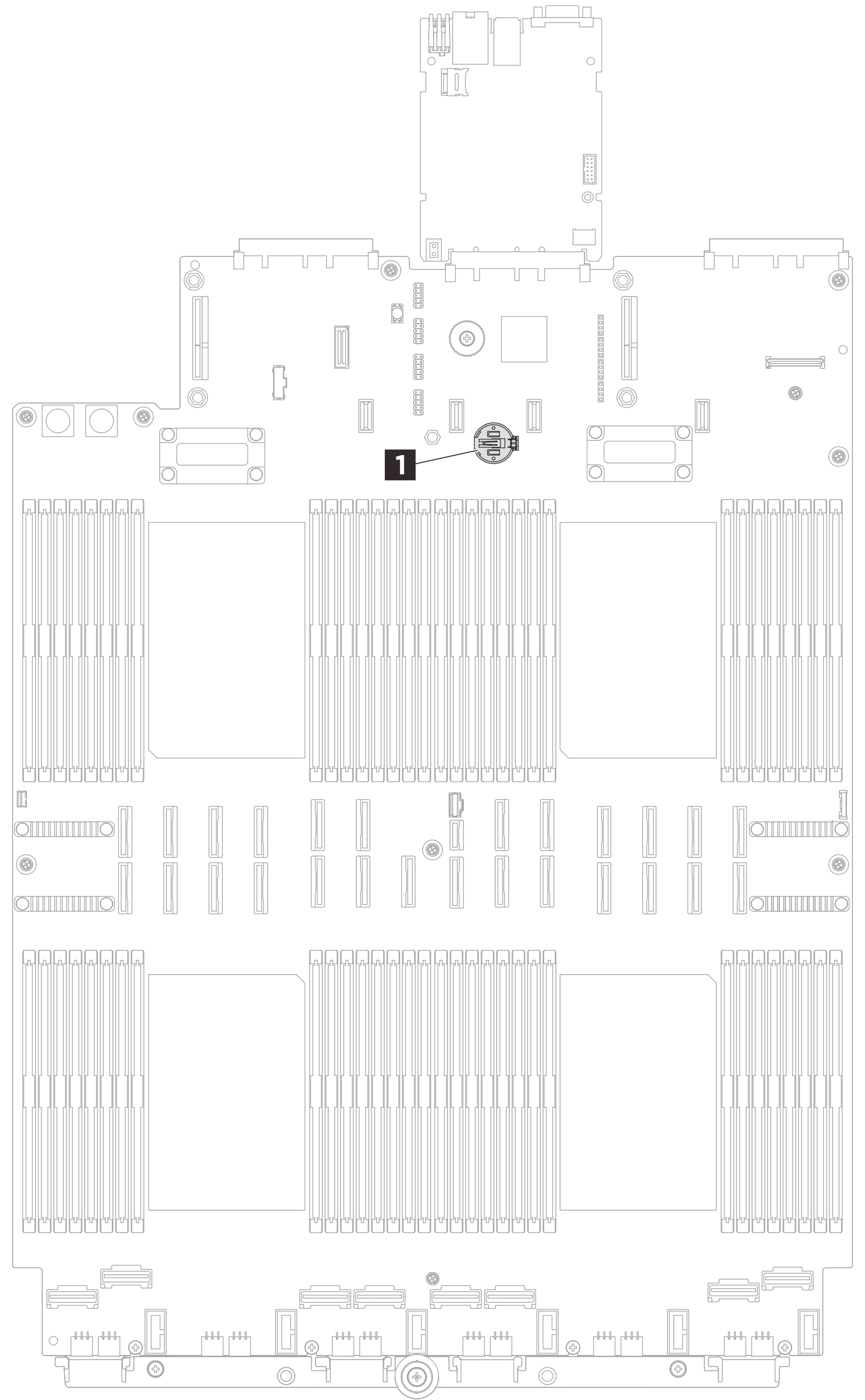

   Figure 1. Emplacement de la pile CMOS


3. Installez la pile CMOS. Assurez-vous que la pile CMOS est correctement en place.
   Remarque

   Assurez-vous de bien positionner le côté positif vers le haut avant d’installer la pile dans le connecteur.

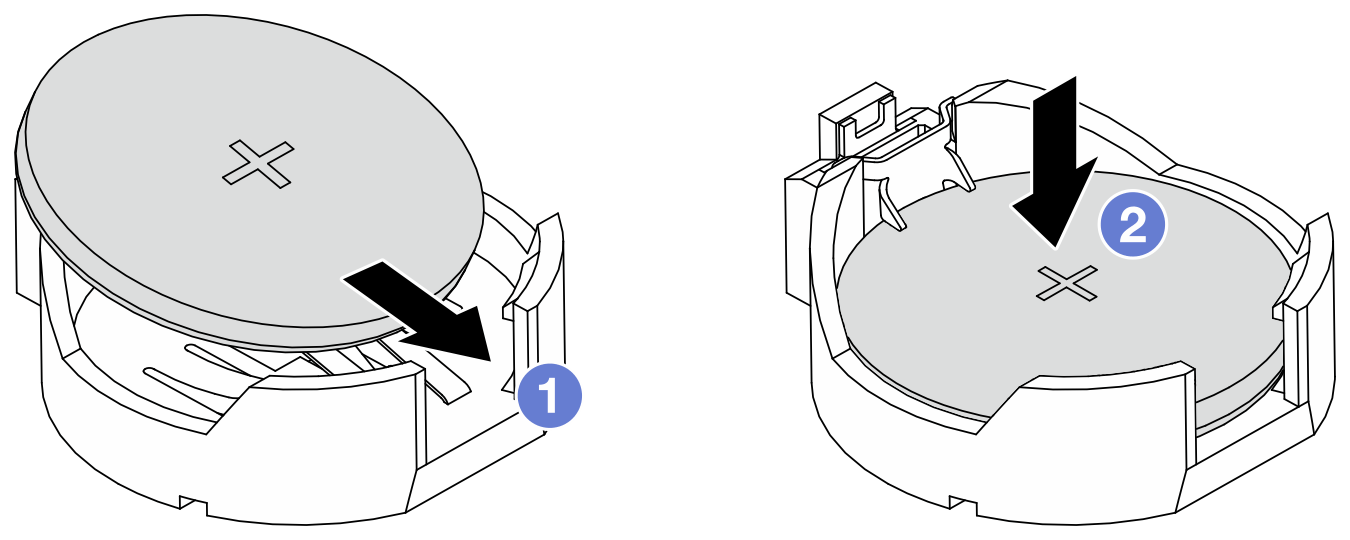

   Figure 2. Installation de la pile CMOS


   1. Inclinez la pile et insérez-la dans le connecteur.
   2. Appuyez sur la pile pour l’enfoncer dans le connecteur jusqu’à ce que le taquet de verrouillage s’enclenche.
