Установка батарейки CMOS (CR2032)

Следуйте инструкциям в этом разделе, чтобы установить батарейку CMOS.

Об этой задаче

  • Батарейку CMOS следует заменять другой батарейкой CMOS того же типа и того же производителя.
  • После замены батарейки CMOS необходимо перенастроить сервер и переустановить системную дату и системное время.
  • Во избежание опасностей прочитайте следующее положение по безопасности и соблюдайте его.
S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
S004
Attention
ОСТОРОЖНО

Заменяйте литиевую батарейку только на компонент Lenovo с указанным номером или на батарейку эквивалентного типа, рекомендованного изготовителем. Если в системе есть модуль, содержащий литиевую батарейку, заменяйте его только на модуль того же типа, произведенный тем же изготовителем. В батарейке содержится литий, поэтому она может взорваться при неправильном использовании, обращении или утилизации.

Запрещается:
  • Бросать или погружать батарейку в воду.
  • Нагревать батарейку до температуры выше 100 °C (212 °F).
  • Чинить или разбирать ее.

Утилизируйте батарейку в соответствии с правилами, установленными в вашей стране.

S005
Attention
ОСТОРОЖНО
В устройстве используется литий-ионная батарея. Во избежание взрыва не бросайте ее в огонь. Для замены используйте только одобренные источники питания. Утилизировать отработавшую батарею следует в соответствии с местным законодательством.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Прим.
Соблюдайте все особые инструкции по обращению и установке, которые прилагаются к батарейке на замену.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новый компонент, любой неокрашенной поверхности за пределами сервера, а затем извлеките новый компонент из упаковки и разместите его на антистатической поверхности.
  2. Найдите батарейку CMOS 1 на блоке материнской плате.
    Рис. 1. Расположение батарейки CMOS
    CMOS battery location
  3. Установите батарейку CMOS. Убедитесь, что батарейка CMOS встала на место.
    Прим.
    Перед установкой батарейки в гнездо убедитесь, что ее положительная сторона направлена вверх.

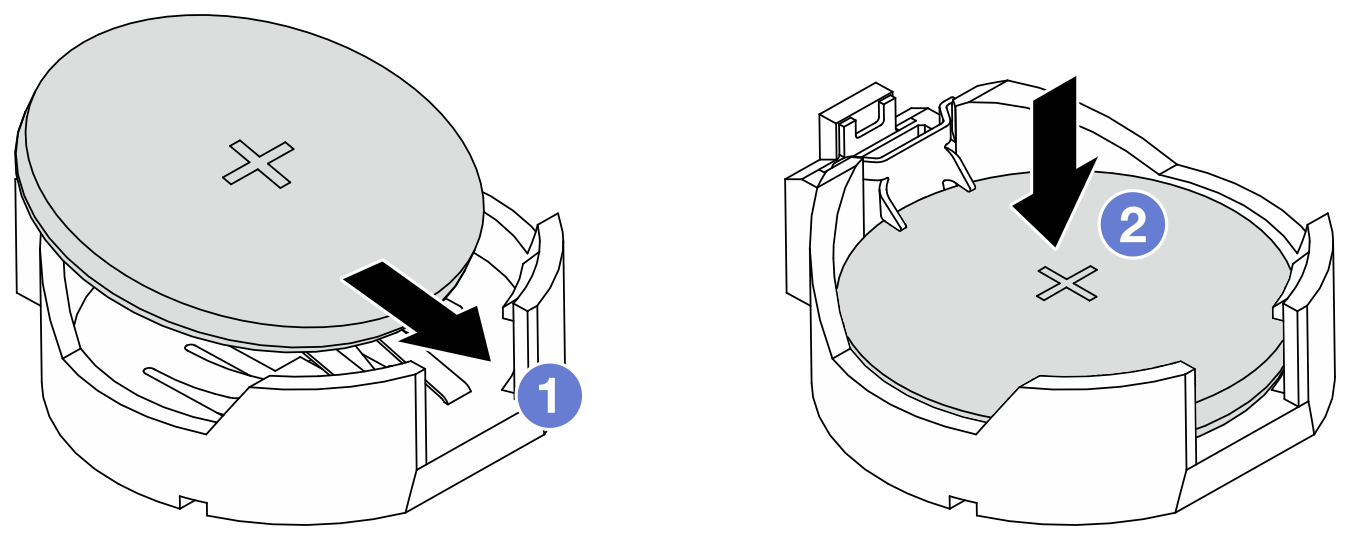

    Рис. 2. Установка батарейки CMOS
    CMOS battery installation
    1. Наклоните батарейку и вставьте ее в гнездо.
    2. Нажмите на батарейку в направлении вниз, чтобы она защелкнулась в гнезде.

После завершения

  1. Установите на место поперечную планку. См. раздел Установка поперечной планки.

  2. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.

  3. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.

  4. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.

  6. С помощью программы Setup Utility установите дату, время и пароли.
    Прим.
    После установки батарейки CMOS необходимо перенастроить сервер и переустановить системную дату и системное время.
