매니폴드 설치(인랙 시스템)

지침에 따라 인랙 직접 수랭 시스템에 매니폴드를 설치하십시오.

이 작업 정보

중요사항

이 작업은 Lenovo 서비스에서 인증받은 숙련된 기술자가 수행해야 합니다. 적절한 교육을 받지 않고 적절한 자격이 없는 경우 부품 제거 또는 설치를 시도하지 마십시오.

경고

액체는 피부와 눈에 자극을 줄 수 있습니다. 액체와 직접적인 접촉을 피하십시오.

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S011

경고

날카로운 테두리, 모서리 또는 이음새 부근입니다.

S038

경고

이 절차에는 눈 보호 장비를 착용해야 합니다.

S040

경고

이 절차에는 보호 장갑을 착용해야 합니다.

S042

위험

본 제품에 들어있는 물이나 수용액으로 인해 감전될 위험이 있습니다. 손이 젖은 경우 또는 물이 흐른 경우에는 전류가 흐르는 장비나 그 근처에서 작업하지 마십시오.

주의

설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.
랙 냉각 시스템에 사용되는 화학 처리된 액체로 작업할 때는 올바른 취급 절차를 따라야 합니다. 액체 화학 처리 공급자가 물질 안전 데이터 시트(MSDS) 및 안전 정보를 제공하는지 확인하고 액체 화학 처리 공급자가 권장하는 대로 적절한 개인 보호 장비(PPE)를 사용할 수 있도록 해야 합니다. 예방 조치로 보호 장갑과 안경을 착용하는 것이 좋습니다.
이 작업에는 두 명 이상이 필요합니다.

절차

주

서버가 그림에 표시된 것과 다를 수 있지만 절차는 동일합니다.

인랙 CDU 및 기타 장치의 전원이 켜져 있지 않은지와 모든 외부 케이블이 분리되어 있는지 확인하십시오.
Processor Neptune^® Core Module을(를) 설치하려면 Lenovo Processor Neptune Core Module 설치의 내용을 참조하십시오.
랙에 서버를 설치하려면 서버 교체 섹션을 참조하십시오.

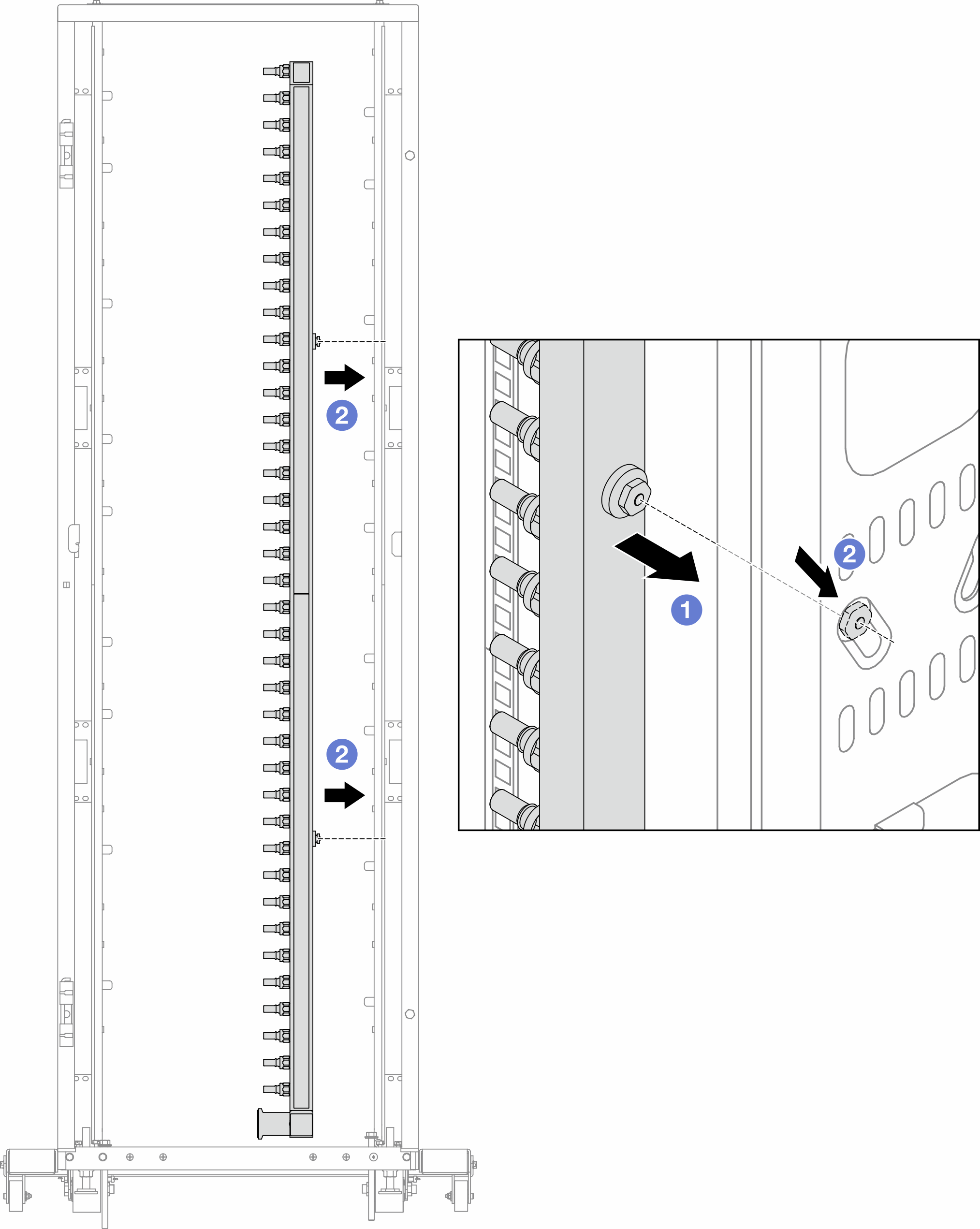

매니폴드를 설치하십시오.
그림 1. 매니폴드 설치
1. 매니폴드를 양손으로 잡고 랙 캐비넷에 장착합니다.
2. 스풀을 구멍에 맞추고 캐비넷을 꽉 잡습니다.
주
랙 캐비넷에 대한 자세한 내용은 ThinkSystem Heavy Duty Full Depth 랙 캐비넷 사용 설명서를 참조하십시오.
다른 매니폴드에 4을(를) 반복합니다.
연결 세트에서 볼 밸브를 분리합니다.
주
연결 세트의 한쪽 끝에는 탈착식 볼 밸브가 있으며 두 부품은 페룰로 연결됩니다. 페룰을 제거하여 7에서 CDU로 보내질 볼 밸브를 분리합니다.

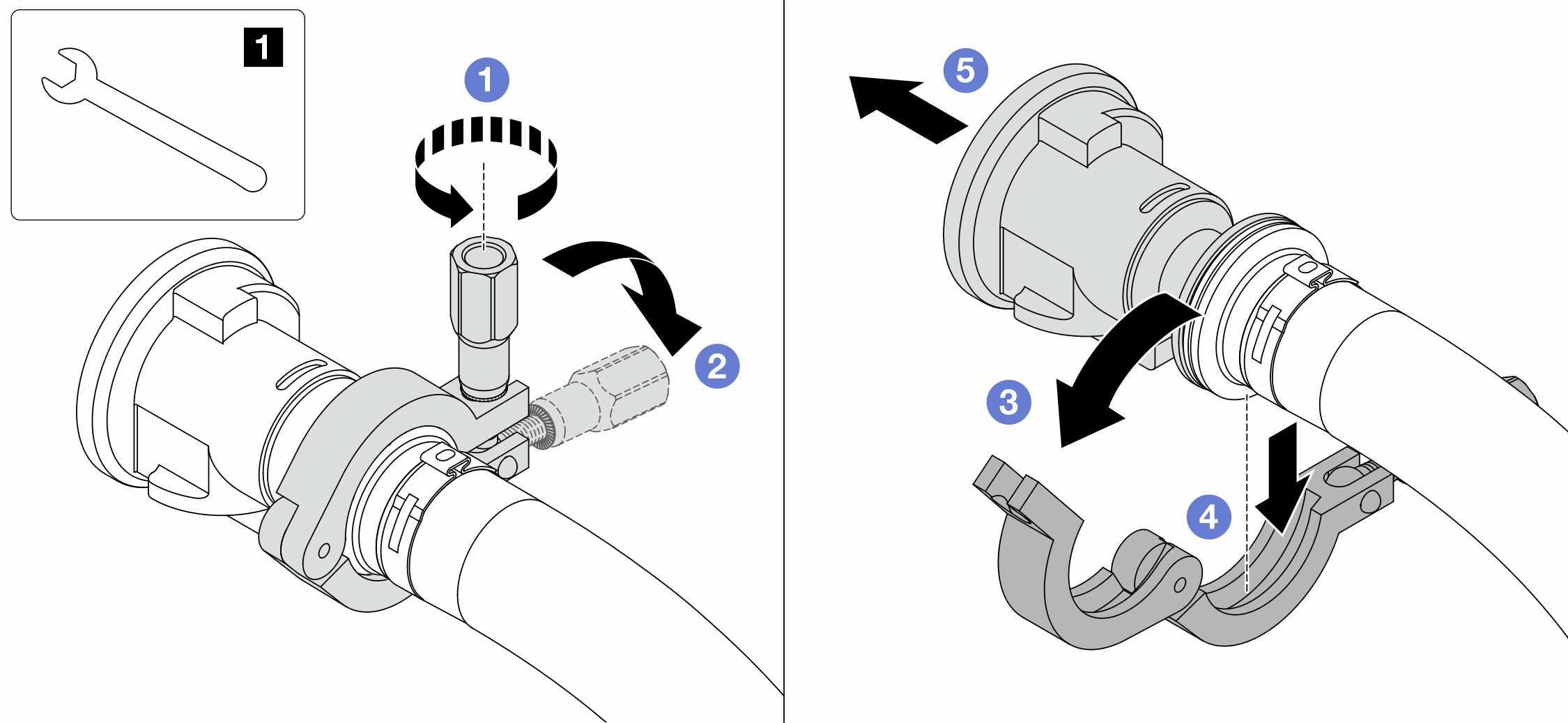

그림 2. 볼 밸브 분리

1 17mm 렌치
1. 페룰을 잠그는 나사를 푸십시오.
2. 나사를 내립니다.
3. 클램프를 엽니다.
4. 페룰을 제거하십시오.
5. 연결 세트에서 볼 밸브를 제거합니다.
CDU에 볼 밸브를 설치합니다.

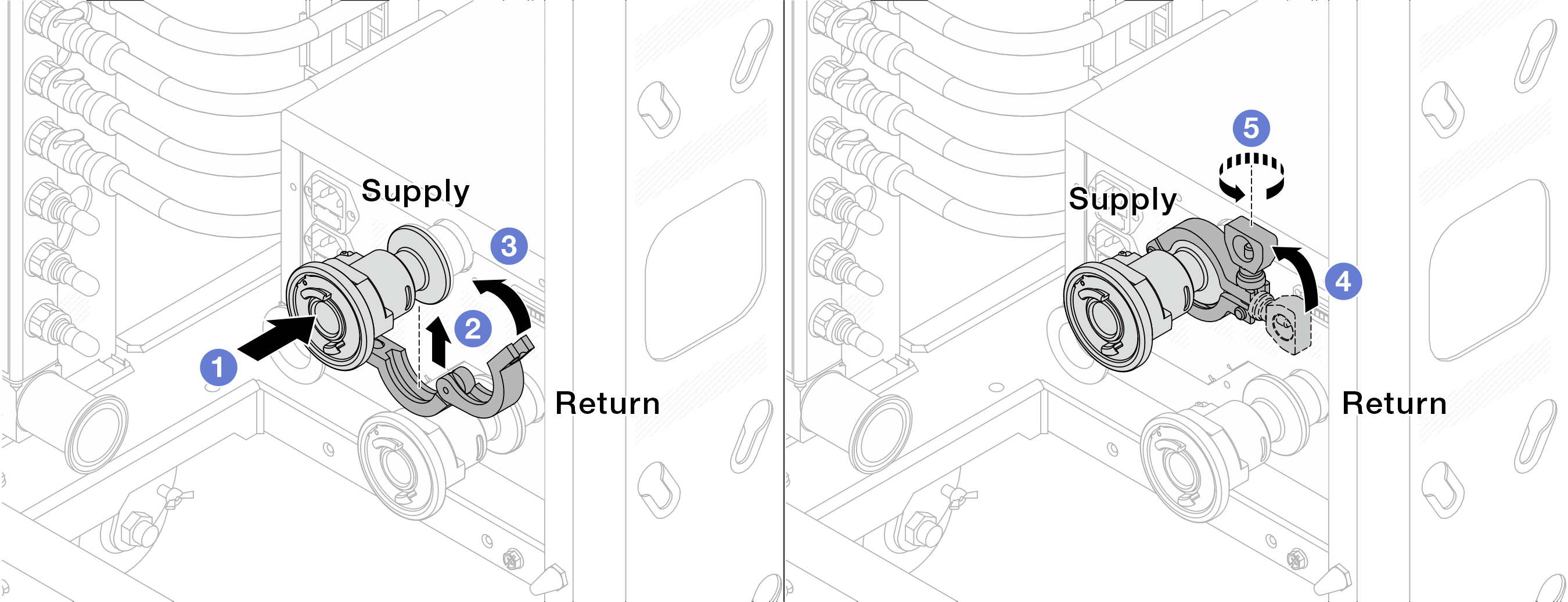

그림 3. 볼 밸브 설치
1. 볼 밸브를 공급 및 리턴 포트에 연결합니다.
2. 클램프로 인터페이스를 덮습니다.
3. 클램프를 닫습니다.
4. 나사를 수직으로 들어올립니다.
5. 나사를 조이고 고정되었는지 확인합니다.
매니폴드에 연결 세트를 설치합니다.
주
공급 측을 먼저 설치한 다음 리턴 측을 설치합니다.

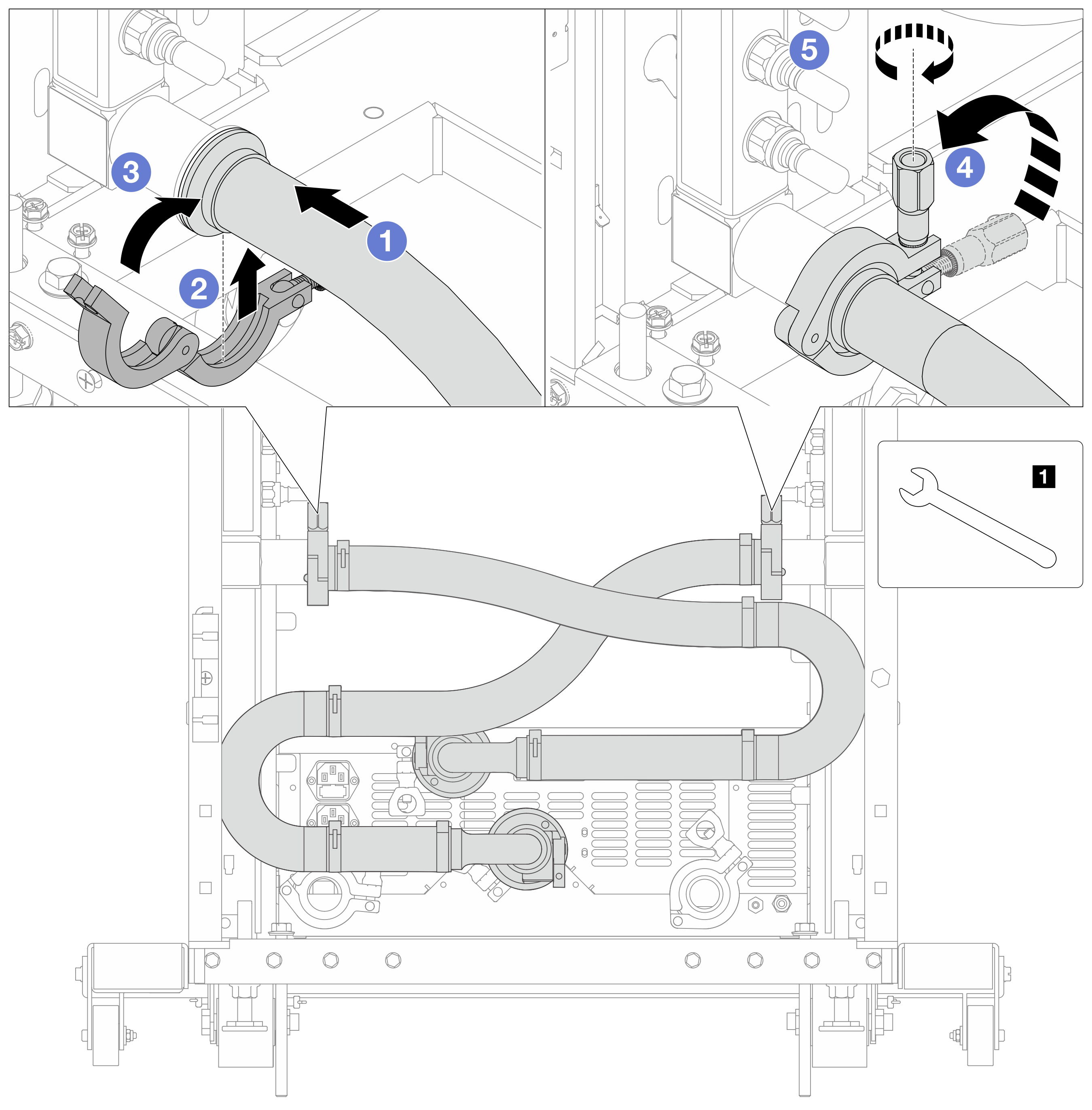

그림 4. 연결 세트 설치

1 17mm 렌치
1. 두 매니폴드에 연결 세트를 연결합니다.
2. 클램프로 인터페이스를 덮습니다.
3. 클램프를 닫습니다.
4. 나사를 수직으로 들어올립니다.
5. 나사를 조이고 고정되었는지 확인합니다.
볼 밸브에 연결 세트를 설치합니다.
주
공급 측을 먼저 설치한 다음 리턴 측을 설치합니다.

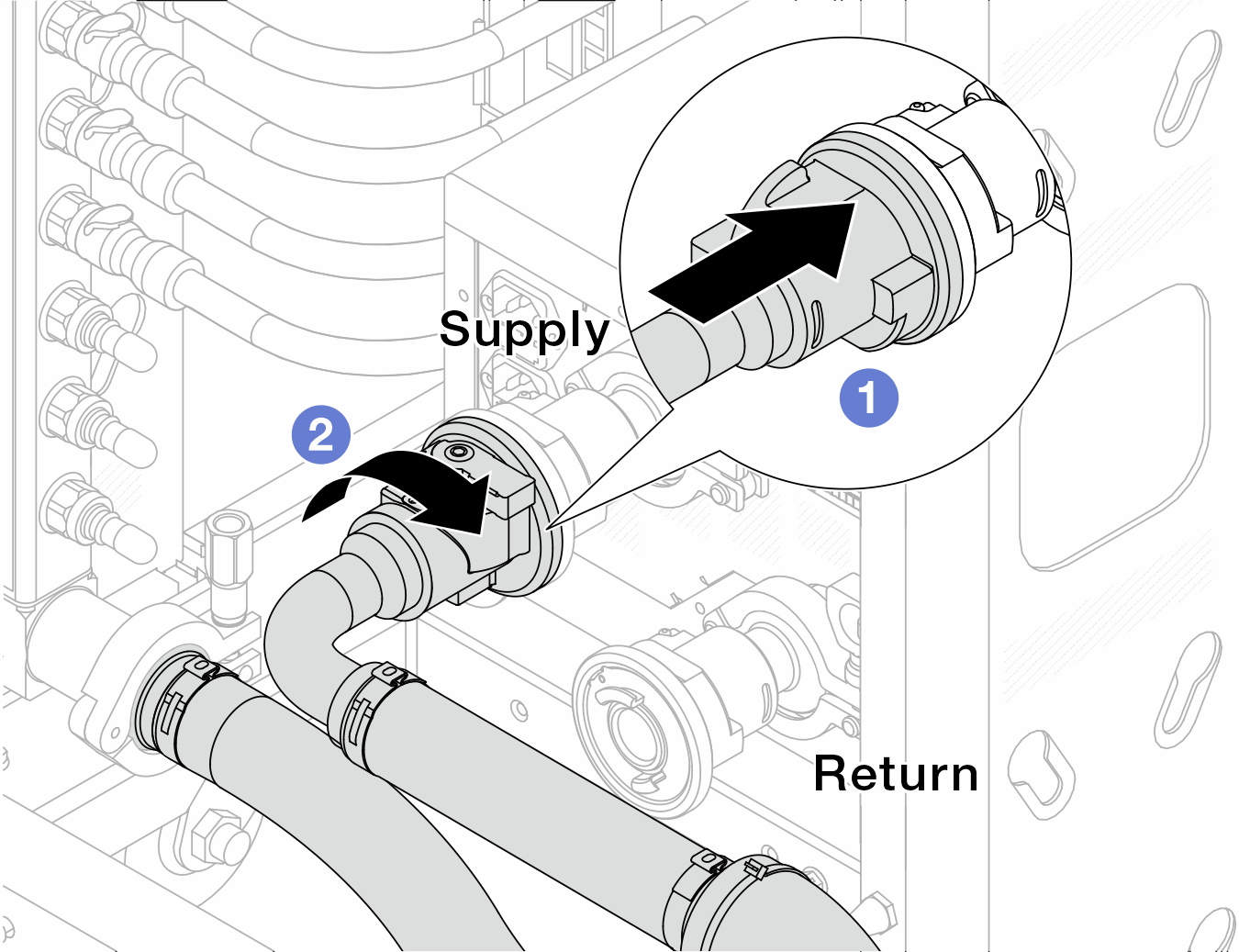

그림 5. 볼 밸브 연결
1. 볼 밸브를 연결합니다.
2. 밸브 두 개를 오른쪽으로 돌려서 잠급니다.
인랙 CDU를 준비합니다.

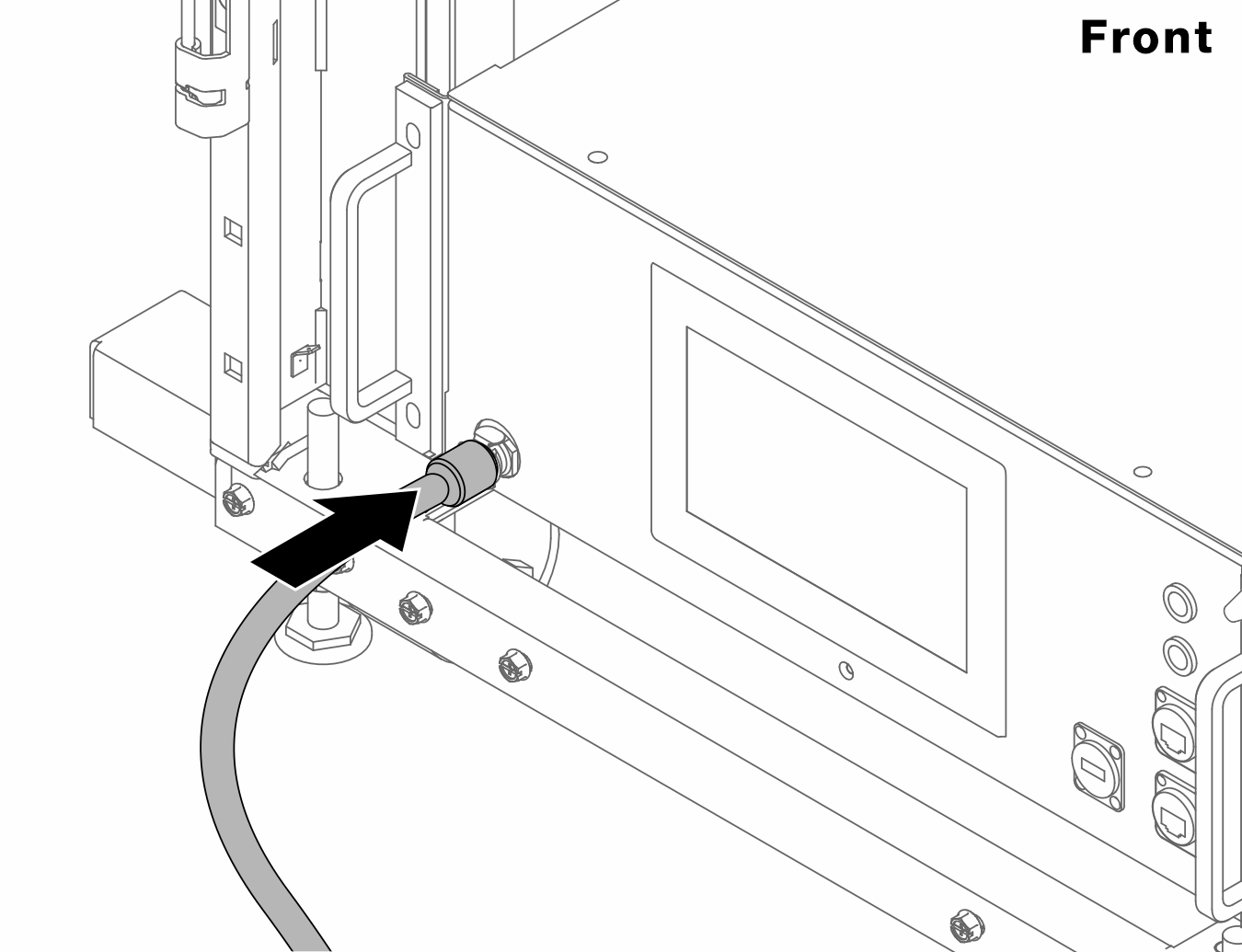

1. 앞면의 흡입 포트에 공급 호스를 연결합니다.
  그림 6. CDU 앞면
2. 뒷면의 배수 포트와 블리드 포트에 호스를 연결합니다.

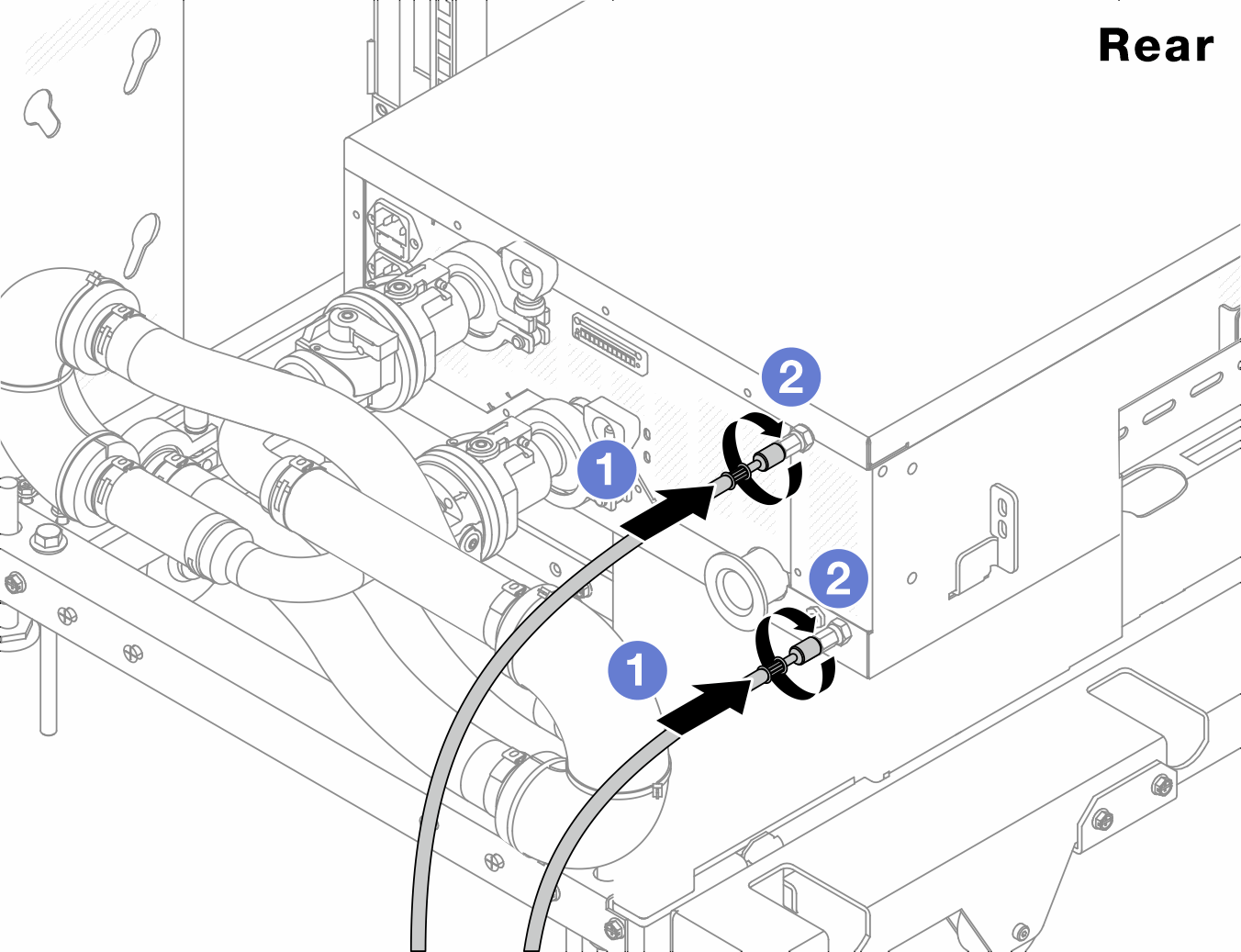

  그림 7. CDU 뒷면
  - CDU에 배수 호스와 블리드 호스를 모두 연결합니다.
  - 커넥터를 오른쪽으로 돌려 연결을 고정합니다.
  중요사항
  자세한 작동 및 유지 관리 지침은 Lenovo Neptune DWC RM100 인랙 액체 분배 장치(CDU) 작동 및 유지 관리 설명서를 참조하십시오.
  서비스 지원, 관련 보증 및 유지 관리 규모에 대해서는 Lenovo Professional Services 팀(
  cdusupport@lenovo.com
  )으로 문의하시기 바랍니다.
매니폴드에 퀵 커넥트 플러그를 설치합니다.
그림 8. 퀵 커넥트 플러그 설치
1. 매니폴드의 포트에서 고무 소재의 퀵 커넥트 플러그 덮개를 제거합니다.
2. 플러그를 매니폴드 포트에 연결합니다.

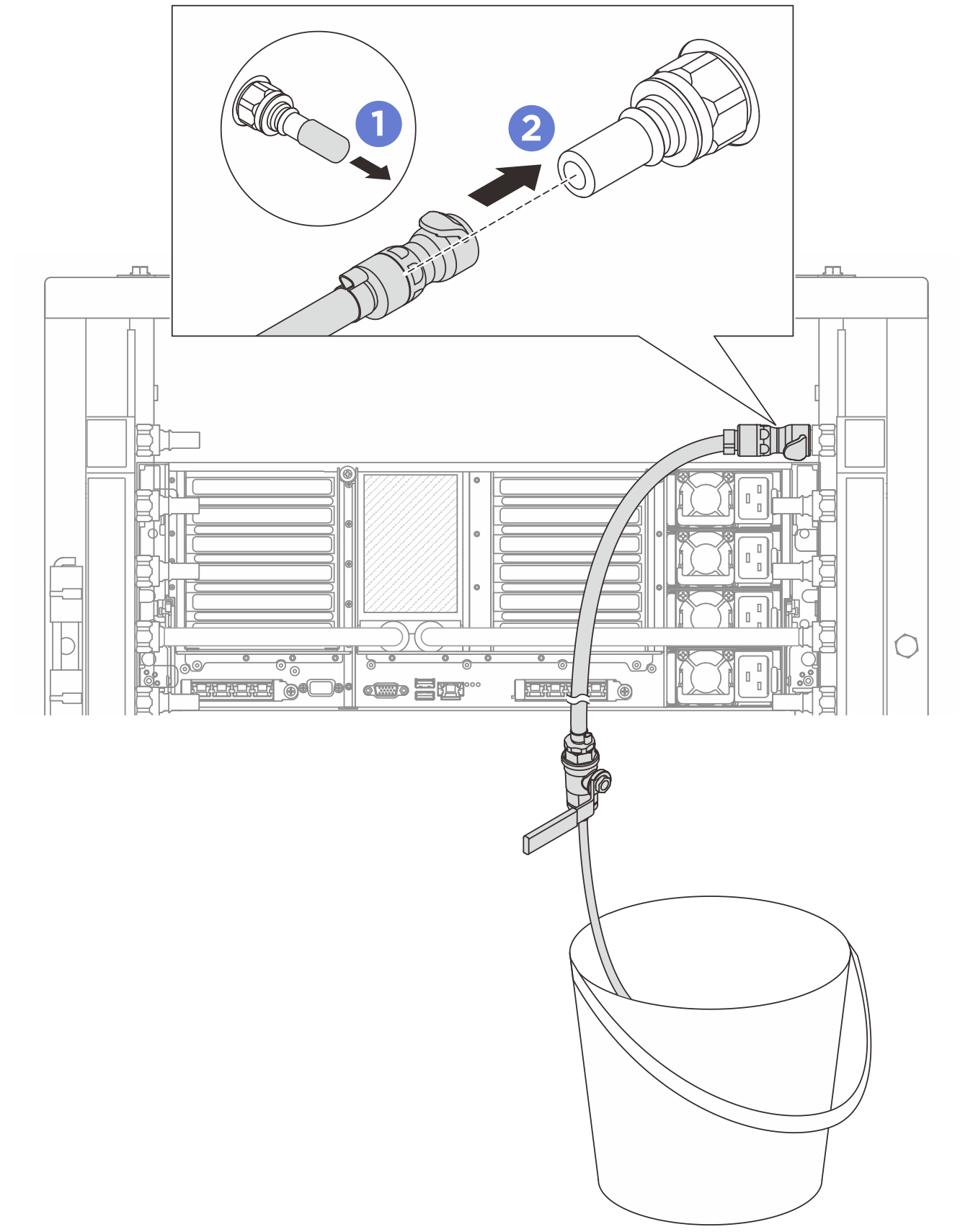

매니폴드 공급 측에 블리드 키트를 설치합니다.
그림 9. 공급 측에 블리드 키트 설치
1. 매니폴드의 포트에서 고무 소재의 퀵 커넥트 플러그 덮개를 제거합니다.
2. 블리드 키트를 매니폴드에 연결합니다.
매니폴드에서 공기를 밀어내려면 볼 밸브 스위치를 열어 액체가 시스템에 채워지도록 하십시오.

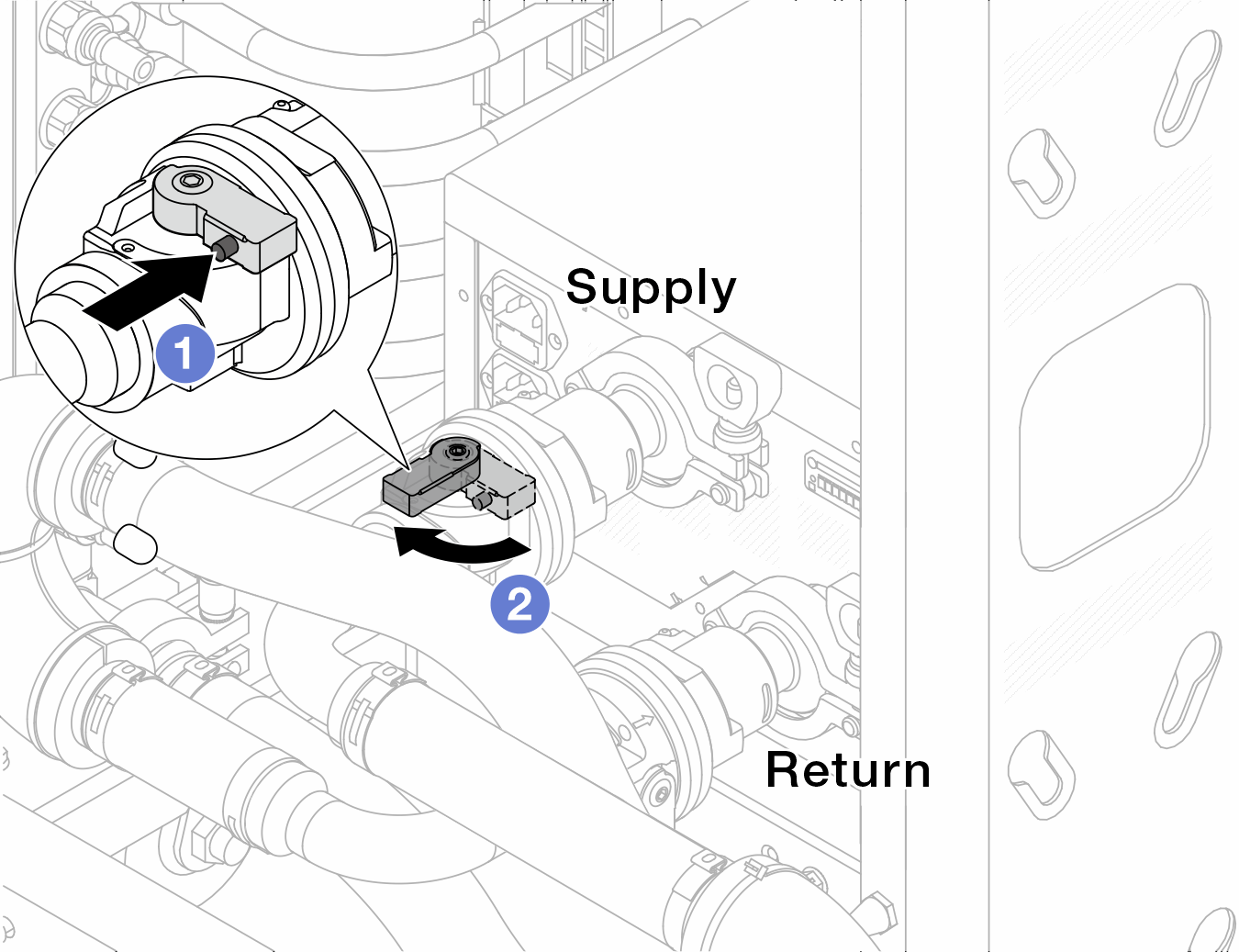

그림 10. 볼 밸브 열기
1. 볼 밸브 스위치의 버튼을 누릅니다.
2. 위 그림과 같이 스위치를 돌려 밸브를 완전히 여십시오.
주의
- CDU의 앞면 디스플레이를 주의 깊게 살펴보고 시스템 압력을 1bar로 유지하십시오.
- 액체 온도 및 시스템 압력 요구 사항에 대한 자세한 내용은 물 요구 사항 섹션을 참조하십시오.

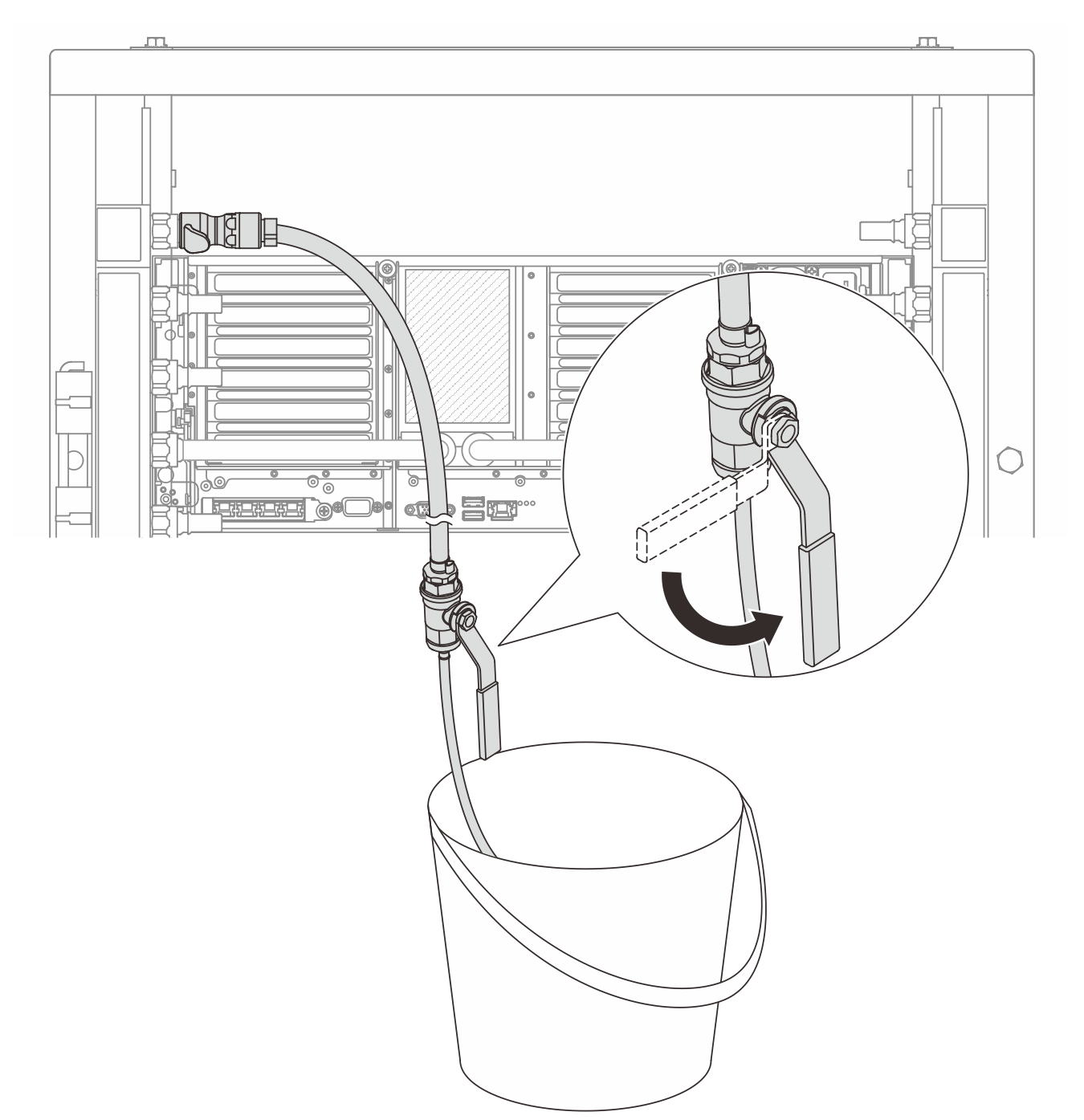

블리드 밸브를 천천히 열어 호스에서 공기를 빼냅니다. 물이 양동이로 일정하게 흐르거나 블리드 호스에 최소한의 거품만 있을 때 블리드 밸브를 닫으십시오.
그림 11. 공급 측 블리드 밸브 열기

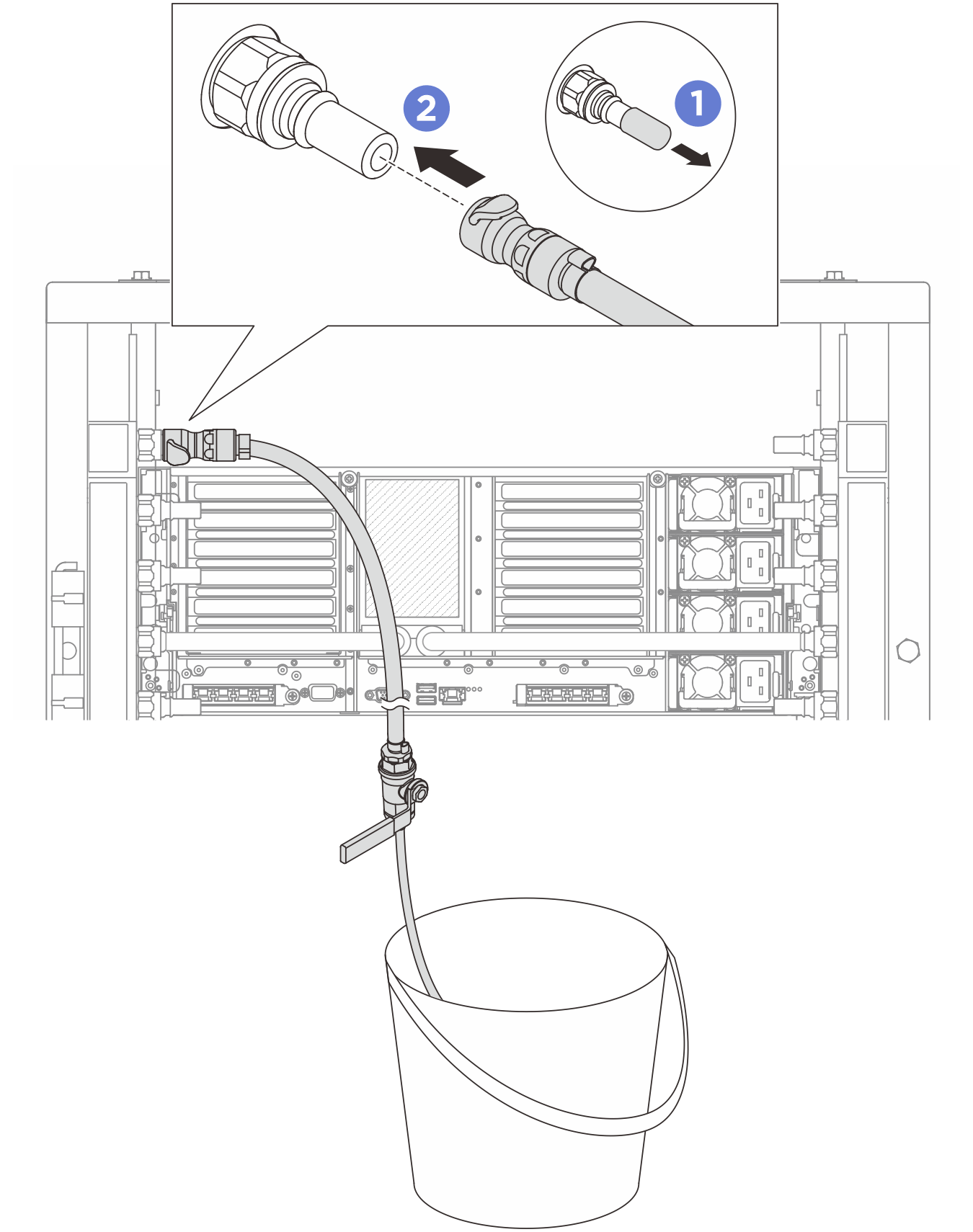

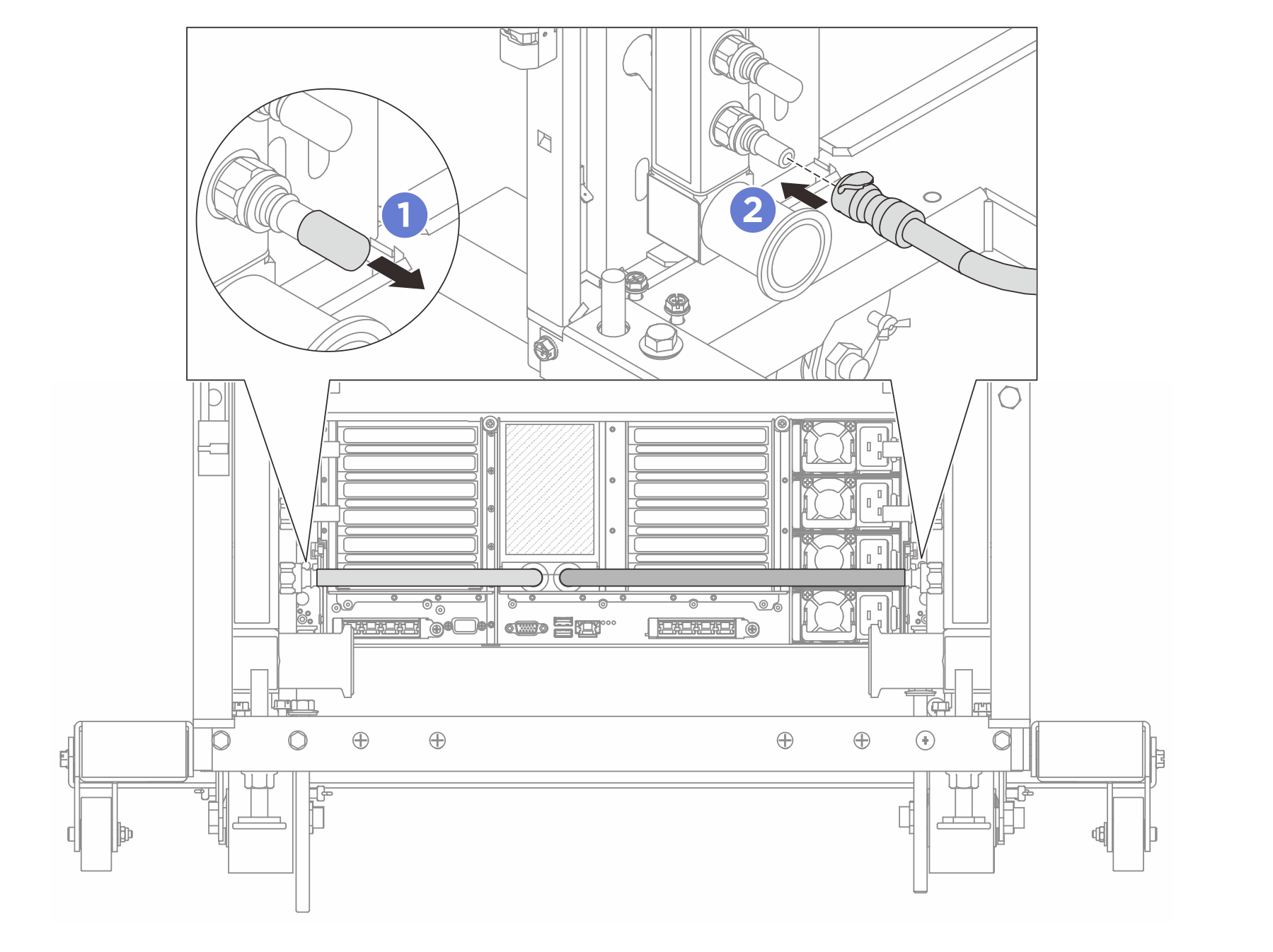

매니폴드 리턴 측에 블리드 키트를 설치합니다.
그림 12. 리턴 측에 블리드 키트 설치
1. 매니폴드의 포트에서 고무 소재의 퀵 커넥트 플러그 덮개를 제거합니다.
2. 블리드 키트를 매니폴드에 연결합니다.

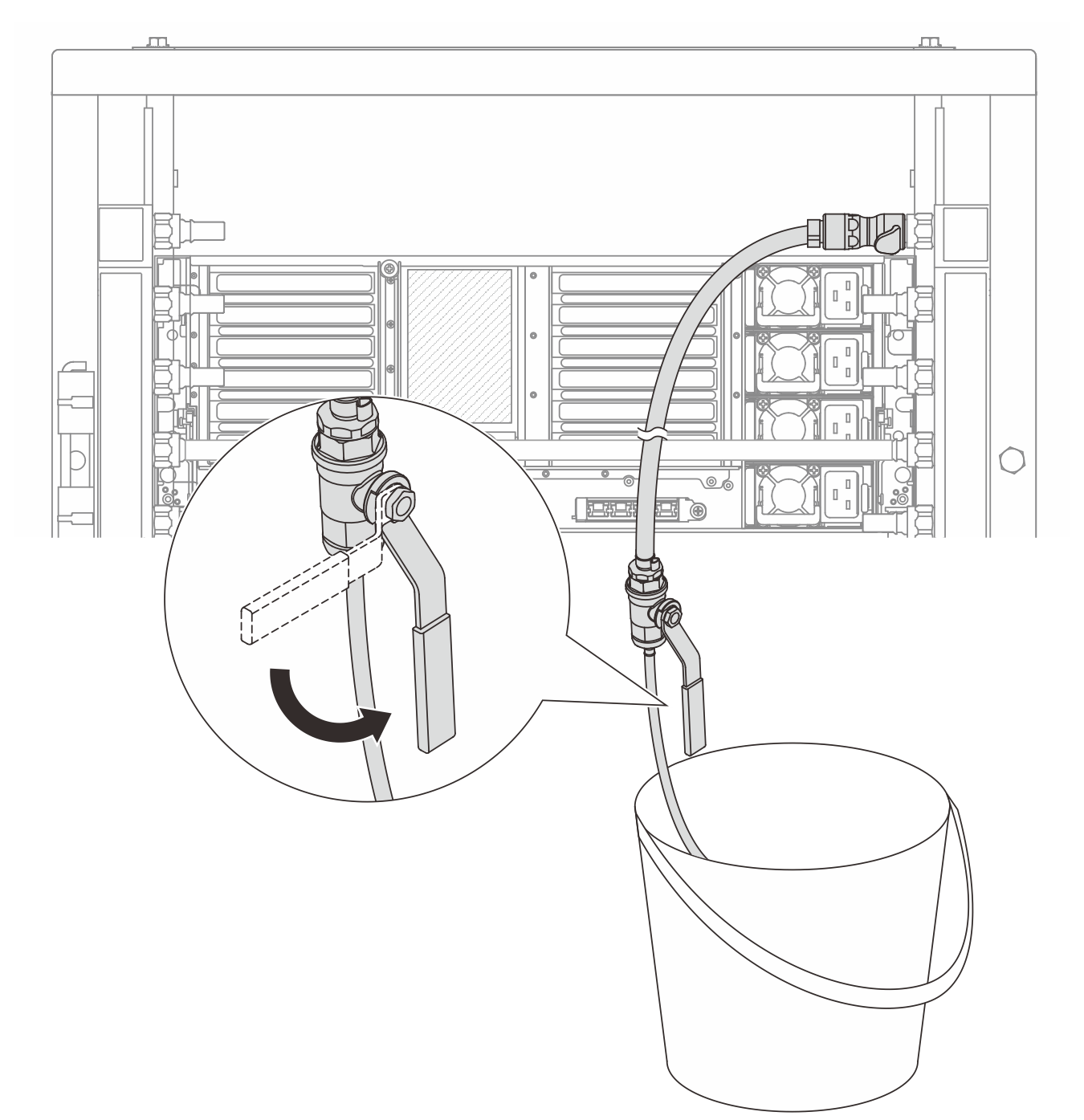

블리드 밸브를 천천히 열어 호스에서 공기를 빼냅니다. 물이 양동이로 일정하게 흐르거나 블리드 호스에 최소한의 거품만 있을 때 블리드 밸브를 닫으십시오.
그림 13. 리턴 측 블리드 밸브 열기
(주의사항) 내부 공기를 최대한 적게 유지하려면 매니폴드 공급 측에 블리드 키트를 다시 설치하고 한 번 더 실시합니다. 물이 양동이로 일정하게 흐르거나 블리드 호스에 최소한의 거품만 있을 때 블리드 밸브를 닫으십시오.
그림 14. 공급 측 블리드 밸브 열기
완료되면 CDU의 앞면 디스플레이를 주의 깊게 살펴보고 시스템 압력을 1bar로 유지하십시오. 액체 온도 및 시스템 압력 요구 사항에 대한 자세한 내용은 물 요구 사항 섹션을 참조하십시오.
