Problèmes de fuite d’eau et de capteur de fuite

Utilisez ces informations pour résoudre les problèmes liés aux fuites d’eau et au capteur de fuite.

Le boîtier N1380 et la conception du plateau SC750 V4plateau SC777 V4 sont robustes. Une fuite est peu probable. Si la présence d’eau est constatée à l’extérieur du boîtier, assurez-vous que le boîtier et la station de conversion d’alimentation du système (PCS) ont bien été déconnectés. Si aucune trace d’eau n’est constatée sur l’extérieur du boîtier, mais que vous soupçonnez l’existence d’une fuite d’eau à l’intérieur de ce dernier ou dans l’un des huit plateaux, procédez comme suit pour déterminer d’où provient la fuite.
Remarque
  • Il se peut qu’une petite fuite n’atteigne aucun capteur de fuite et ne déclenche aucun avertissement. Une confirmation visuelle d’une petite fuite peut être nécessaire.

  • Les procédures ci-dessus couvrent uniquement la solution Lenovo DWC (depuis les soupapes Eaton Ball via le distributeur et à l’intérieur des boîtiers et des plateaux). Si l’unité de distribution de refroidissement de votre centre de données émet des alertes de faible niveau d’eau fréquemment ou de manière répétée, inspectez les tuyaux du centre de données qui relient l’unité de distribution de refroidissement à la solution Lenovo DWC (armoire).

Symptômes de fuite

Les situations suivantes peuvent se produire en raison de problèmes de fuite :
  • Erreur due à une température excessive du processeur, indiquée par le voyant d’erreur système « ! » Fixe à l'avant du nœud

  • L’ensemble du boîtier s’est arrêté de manière inattendue (y compris tous les nœuds, PCS et SMM3)

  • La gestion du boîtier SMM3 peut permettre de signaler des événements associés aux fuites de fluides et au détecteur de fuite. Pour en savoir plus, voir ci-dessous.

Causes possibles de fuite

Les potentielles causes de fuite sont les suivantes :
  • Fuite au niveau des connecteurs à charge rapide au cours des procédures d’installation ou de retrait

  • Fuite au niveau des tuyaux de la boucle d’eau

Identification du type de fuite grâce aux messages SMM3

Suivez les procédures ci-dessous pour identifier le type de fuite grâce aux messages SMM3.
  1. Consultez les messages SMM3.

    • En cas de fuite, un nœud sous tension s’arrête en cinq secondes et un nœud hors tension s’arrête en une seconde. Dans les pratiques courantes, il existe un outil de gestion de serveur centralisé qui collecte les messages SMM3. Accédez à l’outil de gestion pour consulter les messages SMM3.

  2. Déterminez les composants à inspecter en fonction des messages SMM3.
    1. Messages de fuite du boîtier

      1. Reportez-vous à l’action utilisateur dans la section Messages

      2. Suivez les procédures détaillées dans la section Dépannage d’un problème de fuite au niveau du boîtier

        Identifiant des messages SMM3 sur les fuites du boîtierGravitéDescriptionInformation
        1A07010027AvertissementDétecteur de fuite, châssis : Autre FRU, passage d’un état OK à non critique a été déclaré.Le capteur de fuite est anormal.
        1A07020027CritiqueDétecteur de fuite, châssis : Autre FRU, passage de l’état moins grave à critique a été déclaré.Une fuite a été détectée.
        1A07030027CritiqueDétecteur de fuite, châssis : Autre FRU, passage de l’état moins grave à non récupérable.Le capteur de fuite est absent.
    2. Messages de fuite de plateau

      1. Reportez-vous à l’action utilisateur dans la section Messages

      2. Suivez les procédures détaillées dans la section Dépannage d’un problème de fuite au niveau du plateau

        Identifiant des messages SMM3 sur les fuites du plateauGravitéDescriptionInformation
        1A07010028 / 1A07010029 / 1A0701002A / 1A0701002B / 1A0701002C / 1A0701002D / 1A0701002E / 1A0701002FAvertissementPlateau 1 / Plateau 2 / Plateau 3 / Plateau 4 / Plateau 5 / Plateau 6 / Plateau 7 / Plateau 8 : Détecteur de fuite, # de plateau : Autre FRU, passage de l’état OK à non critique a été déclaré.Le capteur de fuite est anormal.
        1A07020028 / 1A07020029 / 1A0702002A / 1A0702002B / 1A0702002C / 1A0702002D / 1A0702002E / 1A0702002FCritiquePlateau 1 / Plateau 2 / Plateau 3 / Plateau 4 / Plateau 5 / Plateau 6 / Plateau 7 / Plateau 8 : Détecteur de fuite, # de plateau : Autre FRU, passage de l’état moins grave à critique a été déclaré.Une fuite a été détectée.
        1A07030028 / 1A07030029 / 1A0703002A / 1A0703002B / 1A0703002C / 1A0703002D / 1A0703002E / 1A0703002FCritiquePlateau 1 / Plateau 2 / Plateau 3 / Plateau 4 / Plateau 5 / Plateau 6 / Plateau 7 / Plateau 8 : Détecteur de fuite, # de plateau : Autre FRU, passage de l’état moins grave à non récupérable a été déclaré.Le capteur de fuite est absent.
    3. Messages de fuite de la station de conversion d’alimentation (PCS)

      • Reportez-vous à l’action utilisateur dans la section Messages

      • Suivez les procédures détaillées dans la section Dépannage du problème de fuite au niveau de la station de conversion d’alimentation (PCS)

        Identifiants des messages SMM3 sur les fuites de la PCSGravitéPCS concernéesDescriptionInformation
        086F01006CCritiquePCS 1PCS #, fuite : bloc d’alimentation, panne détectée a été déclaré.Une fuite a été détectée.
        086F01006DCritiquePCS 2
        086F01006ECritiquePCS 3
        086F01006FCritiquePCS 4

Identification du type de fuite grâce au comportement des voyants de la station de conversion d’alimentation (PCS)

Suivez les procédures ci-dessous pour identifier le type de fuite grâce aux voyants de la PCS.
Tableau 1. Comportement des voyants de la station de conversion d’alimentation (PCS) permettant d’identifier les fuites
Comportement des voyants de la PCSIndication
  • Voyant d’alimentation d’entrée (CA) : ÉTEINT

  • Voyant d’alimentation en sortie (CC) : ÉTEINT

  • Voyant d’erreur : ALLUMÉ

Fuite au niveau de la PCS. Une fuite s’est produite au niveau de la PCS alors que le voyant d’erreur était allumé.

Pour inspecter les fuites, voir

Dépannage du problème de fuite au niveau de la station de conversion d’alimentation (PCS).
  • Voyant d’alimentation en entrée (CA) : ALLUMÉ

  • Voyant d’alimentation en sortie (CC) : ÉTEINT

  • Voyant d’erreur : ÉTEINT

Fuite au niveau du boîtier ou du plateau.

Pour inspecter les fuites, voir Dépannage d’un problème de fuite au niveau du boîtier et Dépannage d’un problème de fuite au niveau du plateau.

Identification du type de fuite grâce aux messages d’avertissement XCC

L’interface Web de XCC affiche également des messages d’avertissement liés à des fuites d’eau ou à des problèmes de capteur de fuite. Pour consulter les messages d’avertissement XCC, accédez à Interface Web XCC > Événements.

Messages d’avertissement de l’interface graphique Web XCCIndicationActions

Le liquide de refroidissement a fui jusqu’à l’état critique (détecteur d’égouttement du châssis)

Fuite dans le boîtier.

Pour inspecter les fuites d’eau ou vérifier le détecteur de fuite, reportez-vous à la section Dépannage d’un problème de fuite au niveau du boîtier.

Le liquide de refroidissement a fui jusqu’à l’état non récupérable (détecteur d’égouttement du châssis)

Le capteur de fuite du boîtier peut être absent ou anormal. Vérifiez si le capteur de fuite du boîtier est correctement installé.

Le liquide de refroidissement a fui jusqu’à l’état critique (détecteur d’égouttement du plateau)

Fuite de plateau.

Pour inspecter les fuites d’eau ou vérifier le détecteur de fuite, reportez-vous à la section Dépannage d’un problème de fuite au niveau du plateau.

Le liquide de refroidissement a fui jusqu’à l’état non récupérable (détecteur d’égouttement du plateau)

Le détecteur de fuite du plateau peut être absent ou anormal. Vérifiez si le capteur de fuite du boîtier est correctement installé.

Dépannage d’un problème de fuite au niveau du boîtier

Procédez comme suit en suivant l’ordre indiqué jusqu’à pouvoir isoler la cause de la fuite potentielle.

Préparation à cette tâche :
  1. Assurez-vous de bien débrancher les cordons d’alimentation de toutes les PCS. Pour plus d'informations, voir Débranchement des cordons d’alimentation de toutes les stations de conversion d’alimentation (PCS).

  2. Assurez-vous d’avoir les éléments suivants à disposition :

    1. Un nouveau détecteur de fuite dans le boîtier (si une fuite a été détectée)

    2. Un tournevis court

    3. Un chiffon absorbant

  3. Accédez à la plaque médiane du boîtier. Inspectez les collecteurs afin de vérifier qu’il n’y a pas d’humidité. Voir Retrait de l’assemblage de la plaque médiane.

    Remarque
    Il est important d’inspecter visuellement la partie inférieure du boîtier à l’aide d’une lampe avant de réinstaller les composants dans le boîtier.
Si le détecteur de fuite du boîtier est anormal ou absent :
  1. Vérifiez si le capteur de fuite du boîtier est correctement installé. Pour réinstaller le détecteur de fuite du boîtier, voir la section Remplacement du détecteur de fuite.

  2. Utilisez le chiffon absorbant afin de sécher les composants humides ou l’intérieur du boîtier chaque fois que cela est nécessaire.

  3. Réinstallez tous les composants dans le boîtier. Branchez ensuite les cordons d’alimentation sur toutes les PCS du boîtier, puis mettez-le sous tension. Pour plus d'informations, voir :

  4. Si vous ne parvenez pas à identifier le problème en suivant les étapes ci-dessus, vous devrez peut-être contacter l’ingénieur de produit pour obtenir de l’aide.

Si une fuite a été détectée au niveau du boîtier :
  1. Retirez les plateaux du boîtier. Inspectez les raccords rapides au niveau de la partie arrière du plateau afin de vérifier qu’il n’y a pas d’humidité. Voir Retrait d'un plateau DWC du boîtier.

  2. Si les collecteurs ou les raccords rapides présentent un problème de fuite, mettez-les au rebut. Ensuite, installez-en de nouveaux. Pour plus d'informations, voir :

  3. Remplacez le détecteur de fuite par un nouveau. Voir Remplacement du détecteur de fuite.

  4. Réinstallez tous les composants dans le boîtier. Branchez ensuite les cordons d’alimentation sur toutes les PCS du boîtier, puis mettez-le sous tension. Pour plus d'informations, voir :

  5. Si vous ne parvenez pas à identifier le problème en suivant les étapes ci-dessus, vous devrez peut-être contacter l’ingénieur de produit pour obtenir de l’aide.

Dépannage d’un problème de fuite au niveau du plateau

Procédez comme suit en suivant l'ordre indiqué jusqu'à pouvoir isoler la cause de la fuite potentielle :

Préparation à cette tâche :
  1. Assurez-vous de bien débrancher les cordons d’alimentation de toutes les PCS. Pour plus d'informations, voir Débranchement des cordons d’alimentation de toutes les stations de conversion d’alimentation (PCS).

  2. Assurez-vous d’avoir les éléments suivants à disposition :

    1. Un nouveau détecteur de fuite dans le plateau (si une fuite a été détectée)

    2. Un chiffon absorbant

  3. Le message SMM3 a signalé un problème de fuite au niveau d’un plateau. Retirez le plateau concerné du boîtier. Vous devez également retirer du boîtier les plateaux situés à droite et à gauche du plateau concerné. Retirez le carter supérieur du plateau et inspectez la boucle d’eau afin de vérifier qu’il n’y a pas d’humidité. Voir Retrait d'un cache de plateau.

  4. Utilisez le chiffon absorbant afin de sécher les composants humides ou l’intérieur du plateau et du boîtier chaque fois que cela est nécessaire.

    Remarque
    Il est important d’inspecter visuellement la partie inférieure du boîtier à l’aide d’une lampe avant de réinstaller les composants dans le plateau et le boîtier.
Si le détecteur de fuite du plateau est anormal ou absent :
  1. Assurez-vous de la bonne installation du détecteur de fuite du plateau. Pour réinstaller le détecteur de fuite du plateau, voir la section Remplacement d’un module de détecteur de fuite.

  2. Réinstallez tous les composants dans le boîtier. Branchez ensuite les cordons d’alimentation sur toutes les PCS du boîtier, puis mettez-le sous tension. Voir Procédures de remplacement du matériel SC750 V4.

  3. Si vous ne parvenez pas à identifier le problème en suivant les étapes ci-dessus, vous devrez peut-être contacter l’ingénieur de produit pour obtenir de l’aide.

Si une fuite a été détectée au niveau du plateau :
  1. Si la boucle d’eau présente un problème de fuite, mettez-la au rebut. Ensuite, installez-en de nouveaux. Voir Remplacement de la boucle d'eau.

  2. Remplacez le détecteur de fuite du plateau par un nouveau. Voir Remplacement d’un module de détecteur de fuite.

  3. Réinstallez tous les composants dans le boîtier. Branchez ensuite les cordons d’alimentation sur toutes les PCS du boîtier, puis mettez-le sous tension. Voir Procédures de remplacement du matériel SC750 V4.

  4. Si vous ne parvenez pas à identifier le problème en suivant les étapes ci-dessus, vous devrez peut-être contacter l’ingénieur de produit pour obtenir de l’aide.

Dépannage du problème de fuite au niveau de la station de conversion d’alimentation (PCS)

Procédez comme suit en suivant l'ordre indiqué jusqu'à pouvoir isoler la cause de la fuite potentielle :

  1. Assurez-vous de bien débrancher les cordons d’alimentation de toutes les PCS. Pour plus d'informations, voir Débranchement des cordons d’alimentation de toutes les stations de conversion d’alimentation (PCS).

  2. Assurez-vous d’avoir les éléments suivants à disposition :

    1. Une nouvelle station de conversion d’alimentation (PCS)

    2. Un chiffon absorbant

  3. Le message SMM3 a signalé un problème de fuite au niveau de la PCS. Les voyants de la PCS permettent également d’identifier la PCS qui présente un problème de fuite (voir Identification du type de fuite grâce au comportement des voyants de la station de conversion d’alimentation (PCS)). Remplacez la PCS signalée par une nouvelle. Voir Remplacement d’une station de conversion d’alimentation (PCS).

  4. Utilisez le chiffon absorbant pour sécher les composants humides ou l’intérieur du plateau chaque fois que cela est nécessaire.

    Remarque
    Il est important d’inspecter visuellement la partie inférieure du boîtier à l’aide d’une lampe avant de réinstaller les composants dans le boîtier.
  5. Branchez les cordons d’alimentation sur toutes les PCS du boîtier, puis mettez-le sous tension. Voir Procédures de remplacement du matériel N1380.

  6. Si vous ne parvenez pas à identifier le problème en suivant les étapes ci-dessus, vous devrez peut-être contacter l’ingénieur de produit pour obtenir de l’aide.

Débranchement des cordons d’alimentation de toutes les stations de conversion d’alimentation (PCS)

Avant de retirer des composants en vue d’inspecter les fuites, vous devez impérativement débrancher les cordons d’alimentation de toutes les stations de conversion d’alimentation du boîtier. Il est essentiel de déconnecter les cordons d’alimentation pendant au moins deux minutes pour éviter le verrouillage du PCS.

Suivez les étapes ci-dessous afin de débrancher les cordons d’alimentation de la PCS.

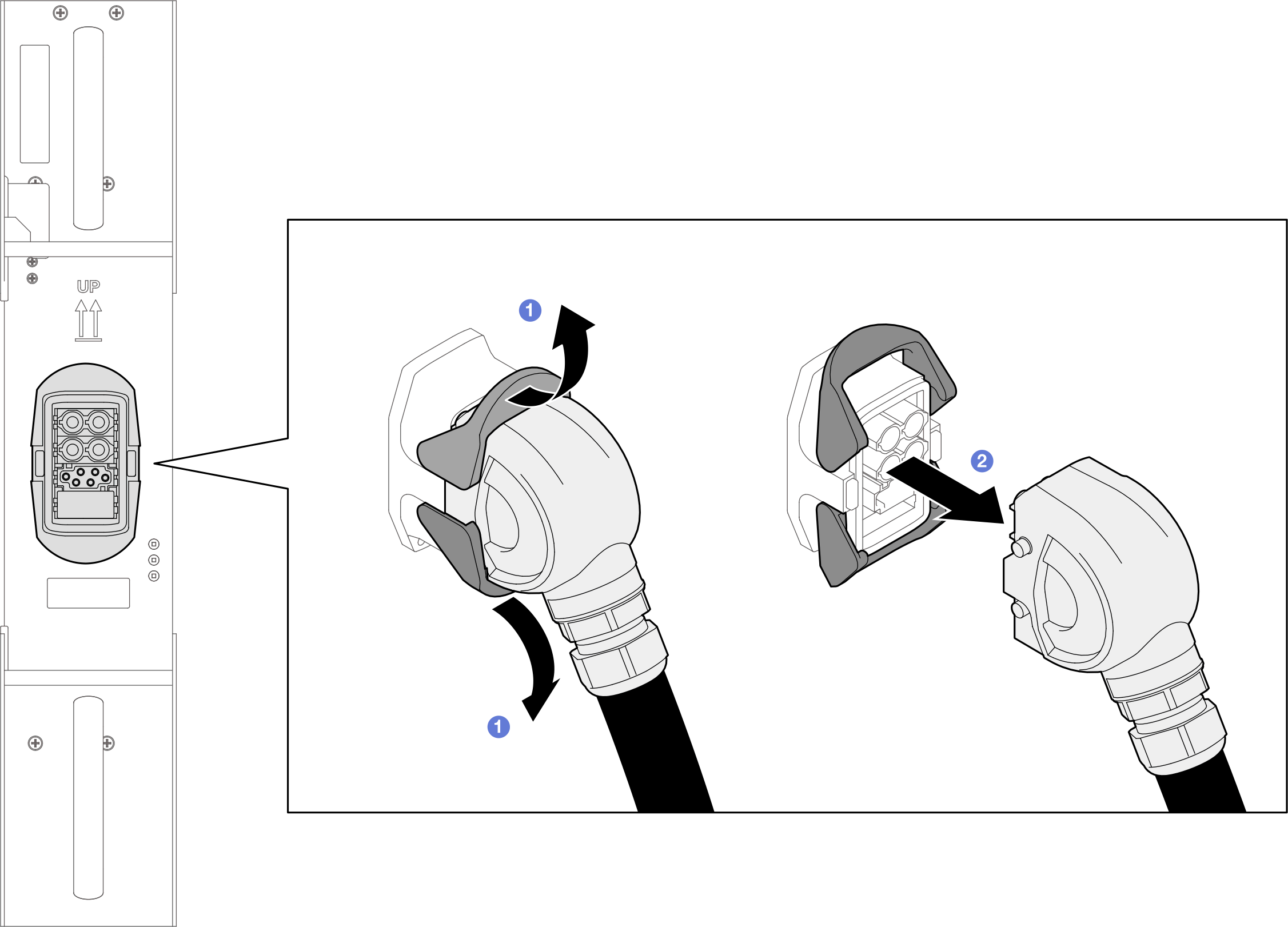

  1. Faites pivoter les loquets de la prise de courant vers l’extérieur.

  2. Débranchez le cordon d’alimentation de la PCS.

    Figure 1. Débranchement du cordon d’alimentation de la PCS
