Laufwerkhalterung installieren
Verwenden Sie diese Informationen, um eine Laufwerkhalterung zu installieren.
Zu dieser Aufgabe
Erforderliche Werkzeuge
Informationen zu Position und Anleitung der Gap-Pads finden Sie unter Identifikation und Position von Gap-Pad.
Reinigen Sie die Oberfläche vor dem Austausch des Gap-Pads vorsichtig mit einem alkoholhaltigen Reinigungstuch.
Halten Sie das Gap-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads verdeckt werden.
Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Stellen Sie sicher, dass die Laufwerke ordnungsgemäß in der Laufwerkhalterung installiert sind. Siehe Laufwerk installieren.
- Ein Video zu diesem Verfahren ist auf YouTube.
Vorgehensweise
- Stellen Sie sicher, dass die Abdeckungen der Frontblenden installiert sind. Wenn nicht, installieren Sie sie auf dem Knoten.Abbildung 1. Installieren der Abdeckung der Frontblende

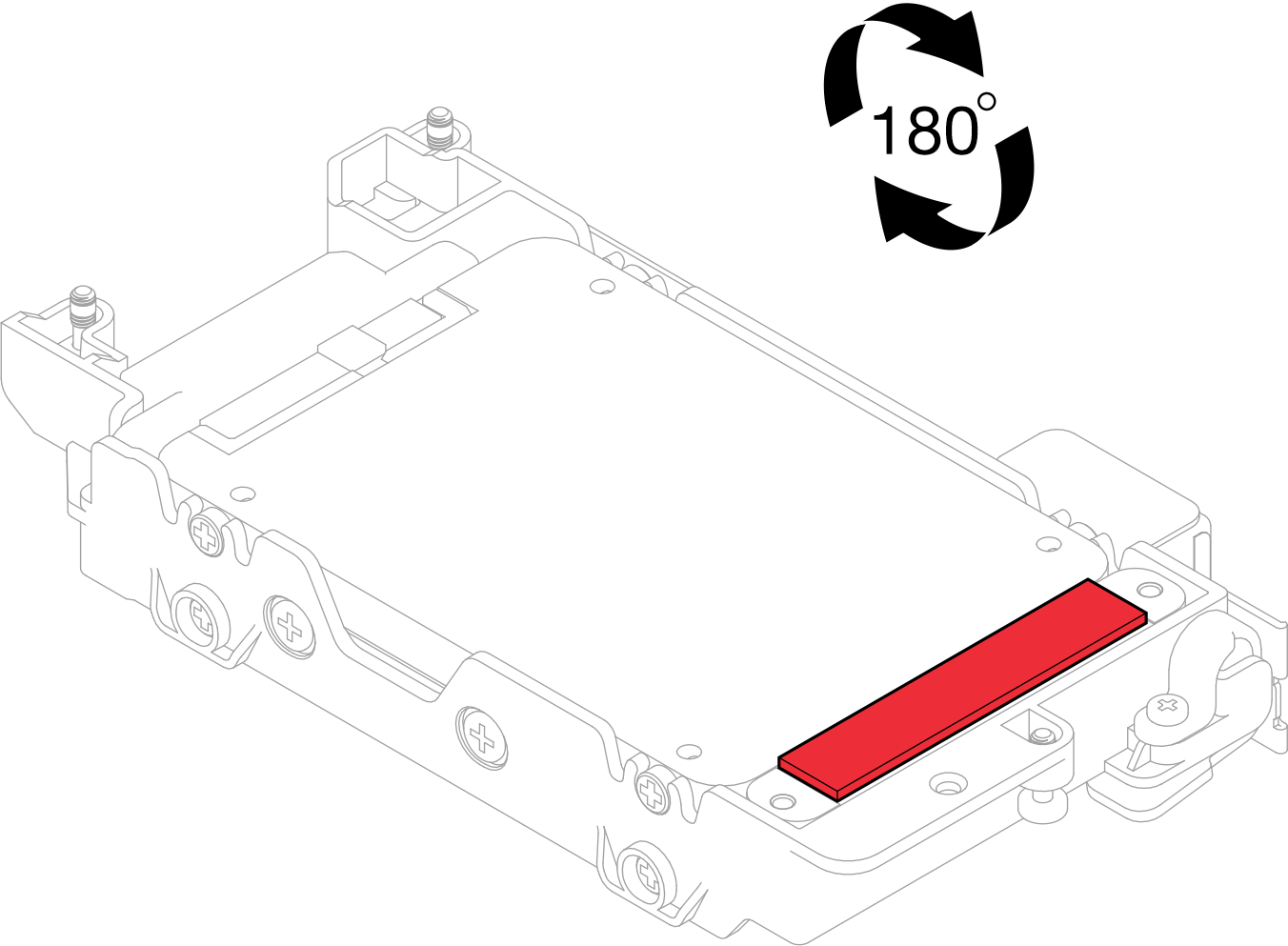

- Wenn das Gap-Pad an der Rückseite der Laufwerkhalterung beschädigt ist oder sich abgelöst hat, ersetzen Sie es durch ein neues. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads.Abbildung 2. Position des Gap-Pads
- Wenn das Gap-Pad der Laufwerkhalterung beschädigt ist oder sich abgelöst hat, ersetzen Sie es durch ein neues. Auf den folgenden Abbildungen finden Sie die Position des Gap-Pads für die jeweilige Laufwerkhalterung. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads.AnmerkungRichten Sie das Gap Pad beim Anbringen mit der Markierung auf den Wasserkreislauf aus.Abbildung 3. Markierungen auf dem Wasserkreislauf für die Ausrichtung des Gap Pad

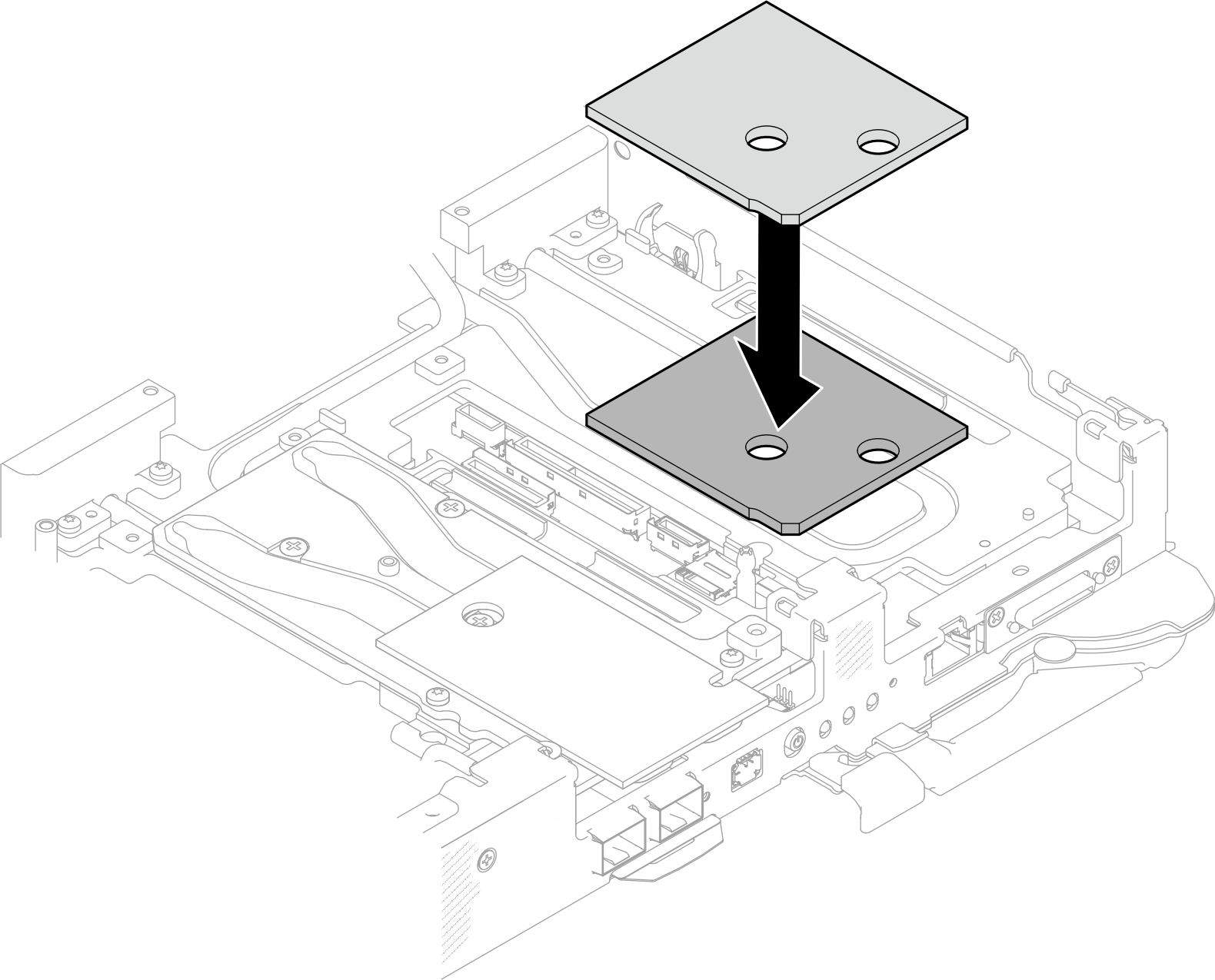

Abbildung 4. Austausch des Gap-Pads
- Installieren Sie die Laufwerkhalterung.
Installieren Sie die Laufwerkbaugruppe im Knoten.
Ziehen Sie die 3 Schrauben an.

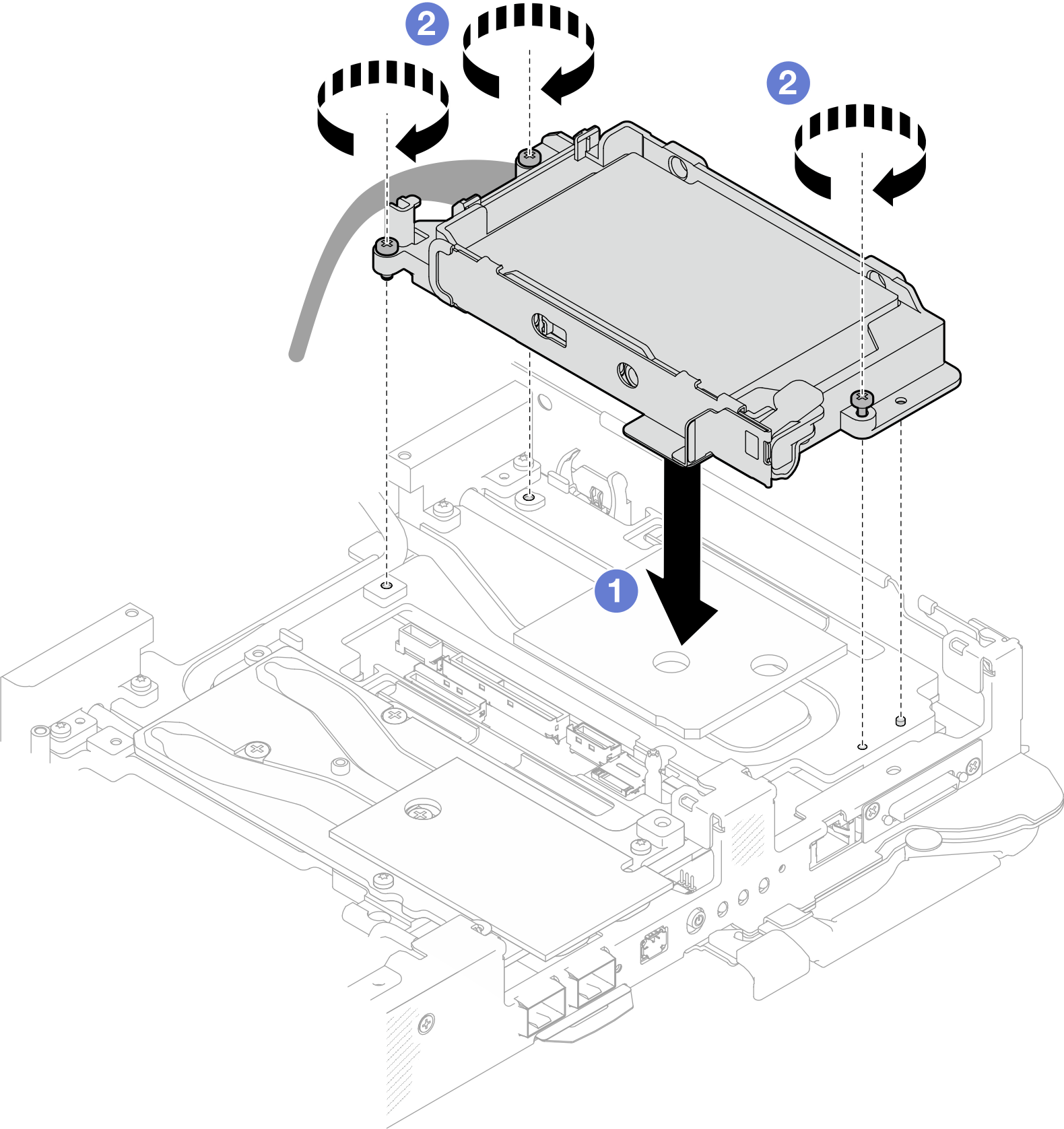

Abbildung 5. Installation einer Laufwerkhalterung mit 15‑mm-Laufwerk

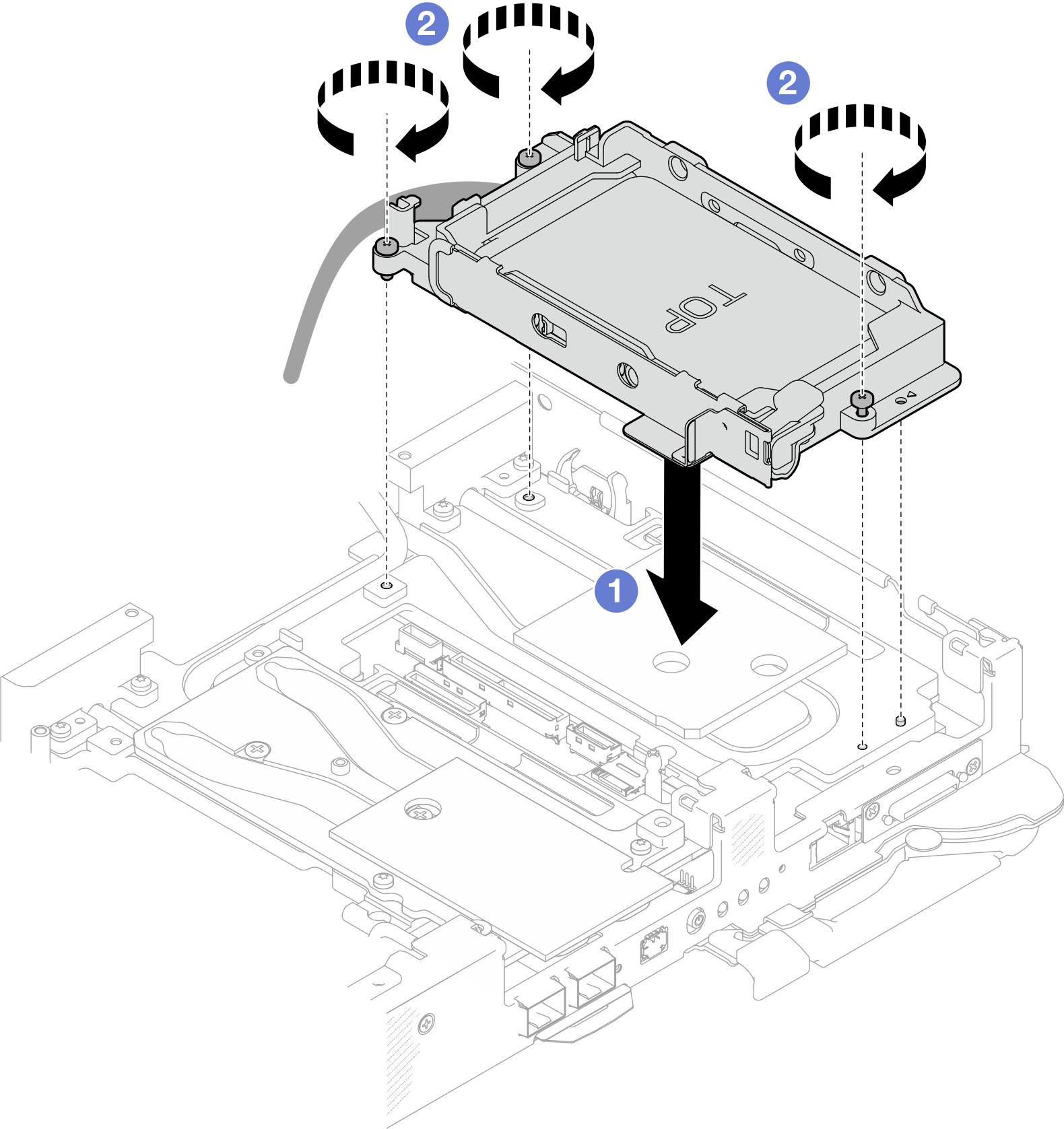

Abbildung 6. Installation einer Laufwerkhalterung mit 7‑mm-Laufwerk

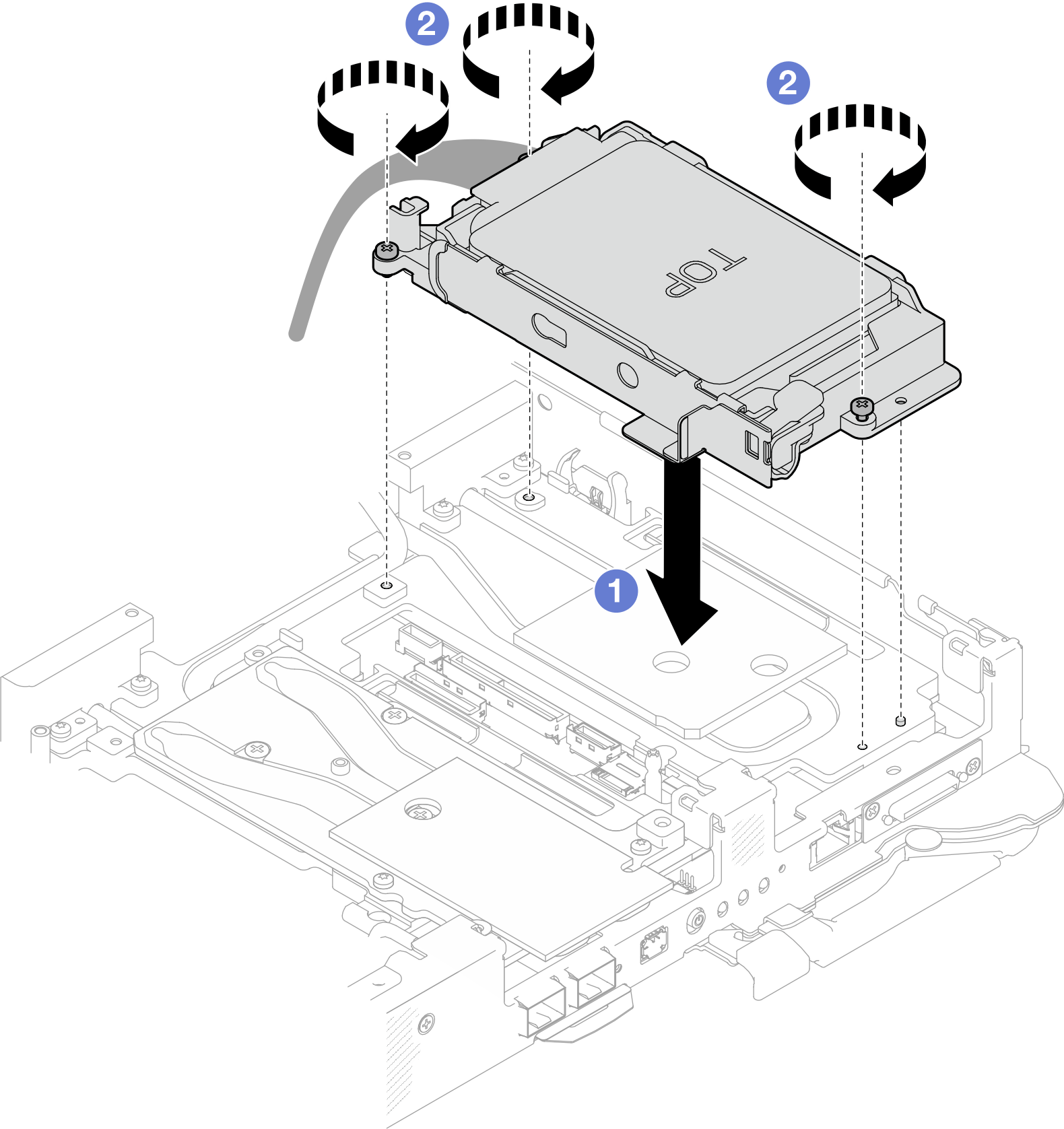

Abbildung 7. Installation einer Laufwerkhalterung mit zwei 7‑mm-Laufwerken
- Verbinden Sie das Kabel der Laufwerkbaugruppe mit der Systemplatine und verlegen Sie das Kabel wie in der folgenden Abbildung gezeigt.Abbildung 8. Kabelführung für Laufwerkbaugruppe
1 SATA-Anschluss 2-3 2 NVMe-Anschluss 2-3 3 Netzteilanschluss 1 für Laufwerk
Installieren Sie die Querstreben. Siehe Querstreben installieren.
Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.
Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.
- Schließen Sie alle erforderlichen externen Kabel an der Lösung an.AnmerkungSchließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
