Installation du boîtier d'unités de disque dur
La section ci-dessous explique comment installer l'assemblage du boîtier d'unités de disque dur.
À propos de cette tâche
Outils requis
Pour connaître l’emplacement du tampon d’espace et les consignes associées, voir Identification et emplacement du tampon d’espace.
Avant de remplacer le tampon d’espace, nettoyez délicatement la surface à l’aide d’un chiffon doux imbibé d’alcool.
Maintenez le tampon d’espace en faisant preuve de précautions afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon d’espace.
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Assurez-vous que les unités sont correctement installées dans le boîtier d’unités de disque dur. Voir Installation d'une unité.
- Une vidéo de cette procédure est disponible sur YouTube.
Procédure
- Assurez-vous que les obturateurs du panneau sont bien installés. Si ce n’est pas le cas, installez-les sur le nœud.Figure 1. Installation de l'obturateur du panneau

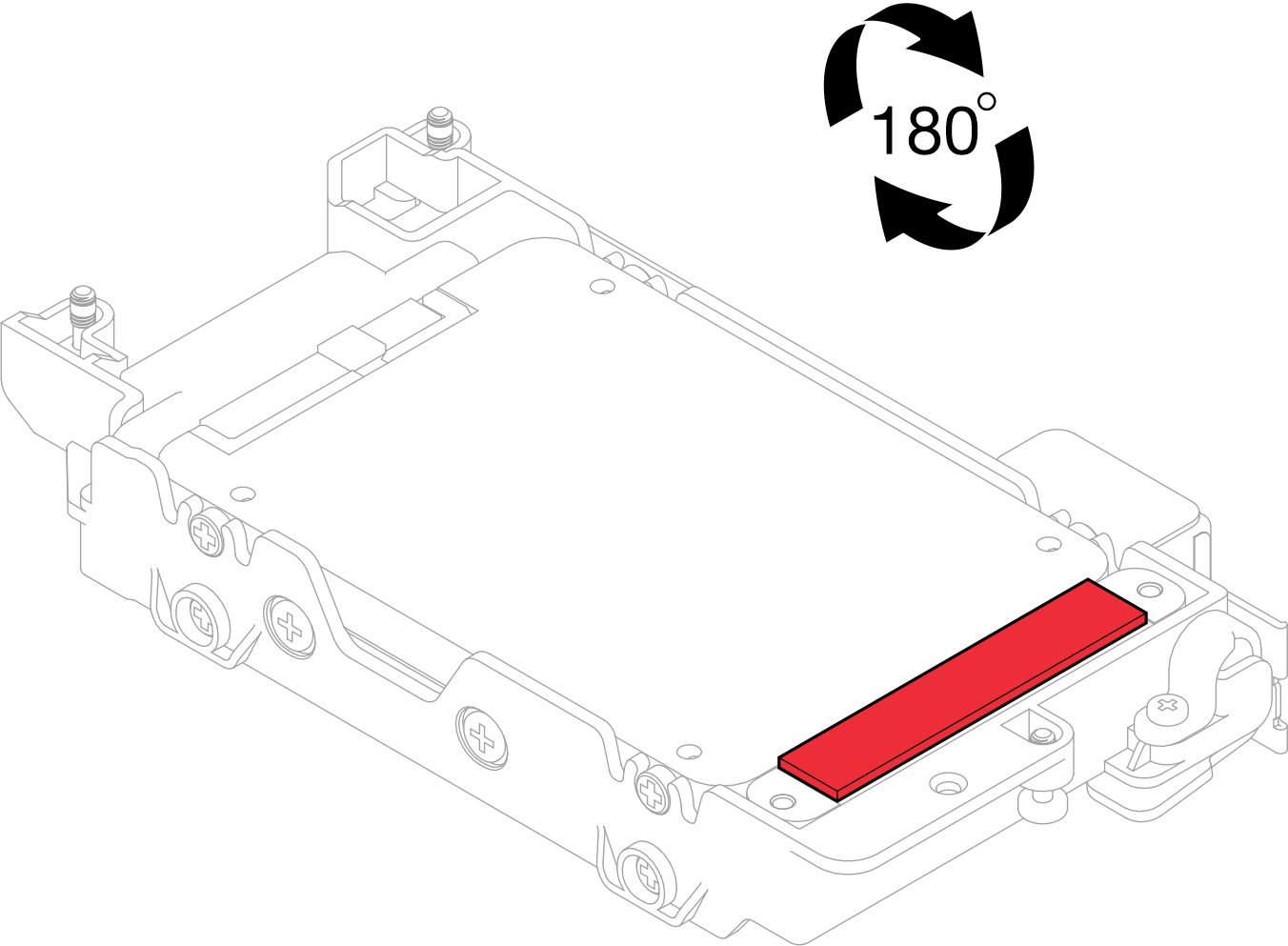

- Si le tampon d’espace situé au verso du boîtier d’unités de disque dur est endommagé ou détaché, remplacez-le par un tampon neuf. Assurez-vous de bien suivre les Consignes de remplacement du tampon d’espace/tampon de mastic.Figure 2. Emplacement du tampon d’espace
- Si le tampon d’espace du boîtier d’unités de disque dur est endommagé ou détaché, remplacez-le par un tampon neuf. Consultez ce qui suit pour connaître l’emplacement du tampon d’espace pour chaque boîtier d’unités de disque dur. Assurez-vous de bien suivre les Consignes de remplacement du tampon d’espace/tampon de mastic.RemarquePour fixer le tampon d’espace, alignez-le avec le marquage présent sur la boucle d’eau.Figure 3. Marquages sur la boucle d’eau pour aligner le tampon d’espace

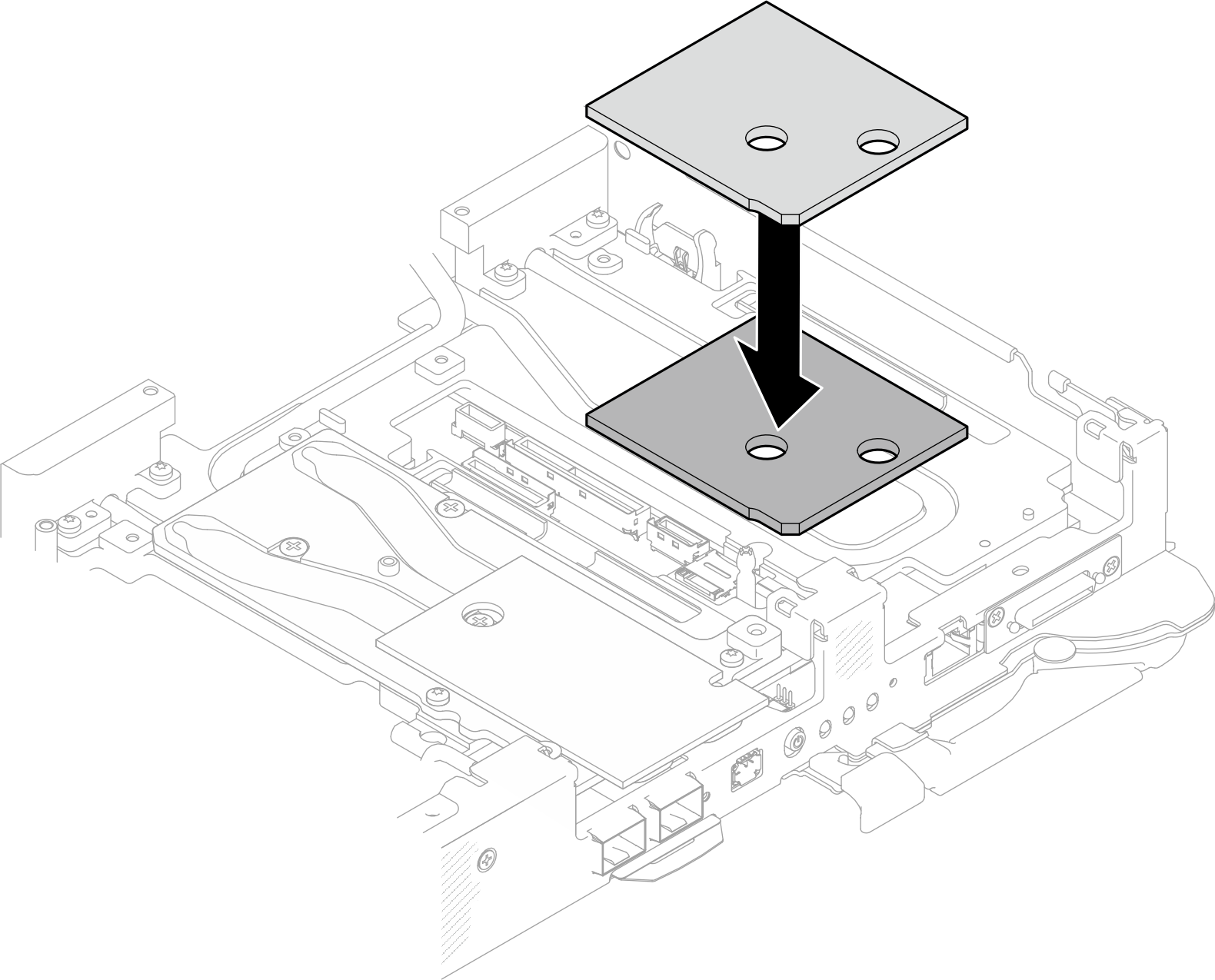

Figure 4. Remplacement du tampon d’espace
- Installez le bloc boîtier d’unités de disque dur.
Installez le bloc unité dans le nœud.
Fixez les 3 vis.

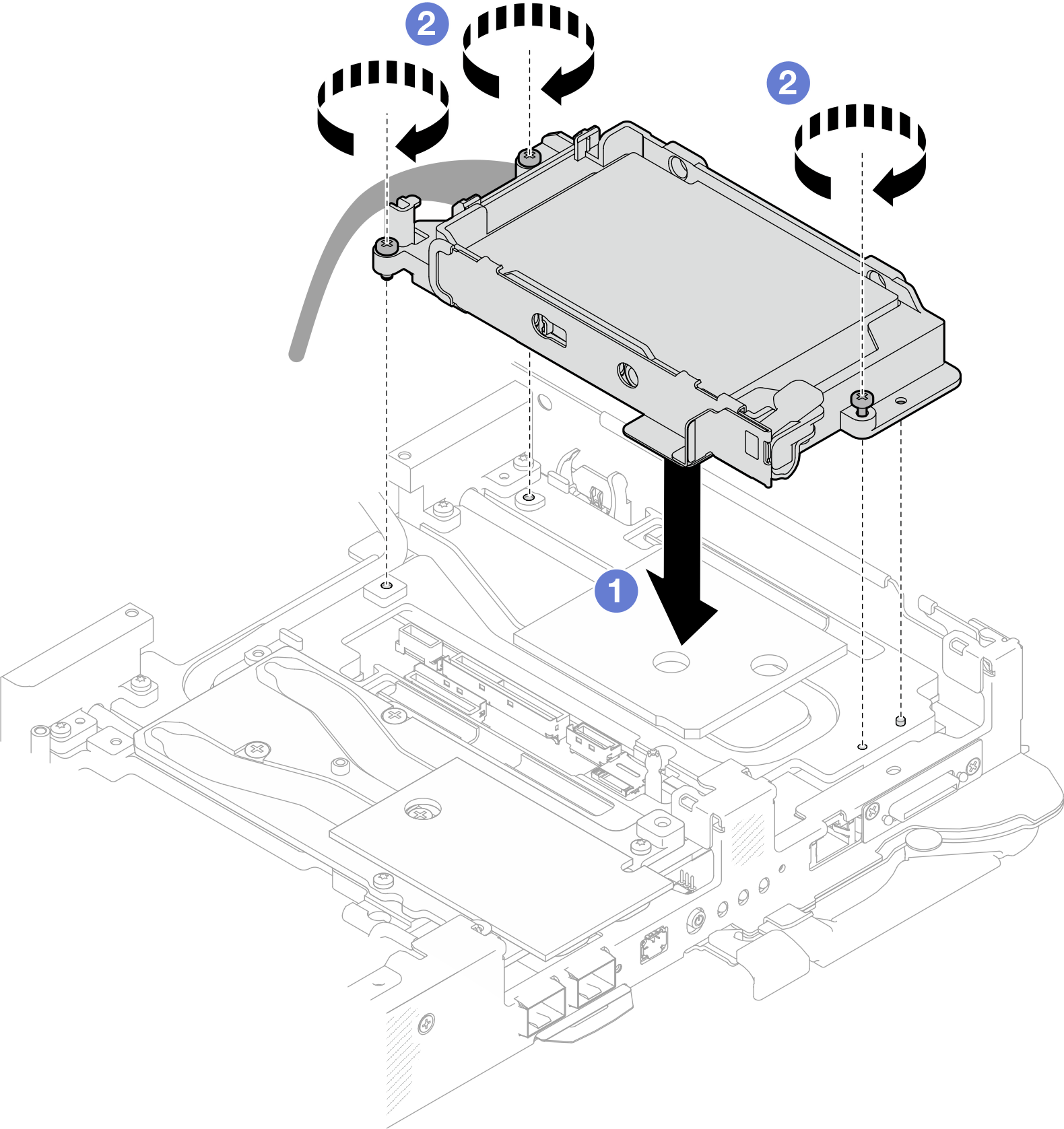

Figure 5. Installation d’un bloc boîtier d’unités de disque dur 15 mm

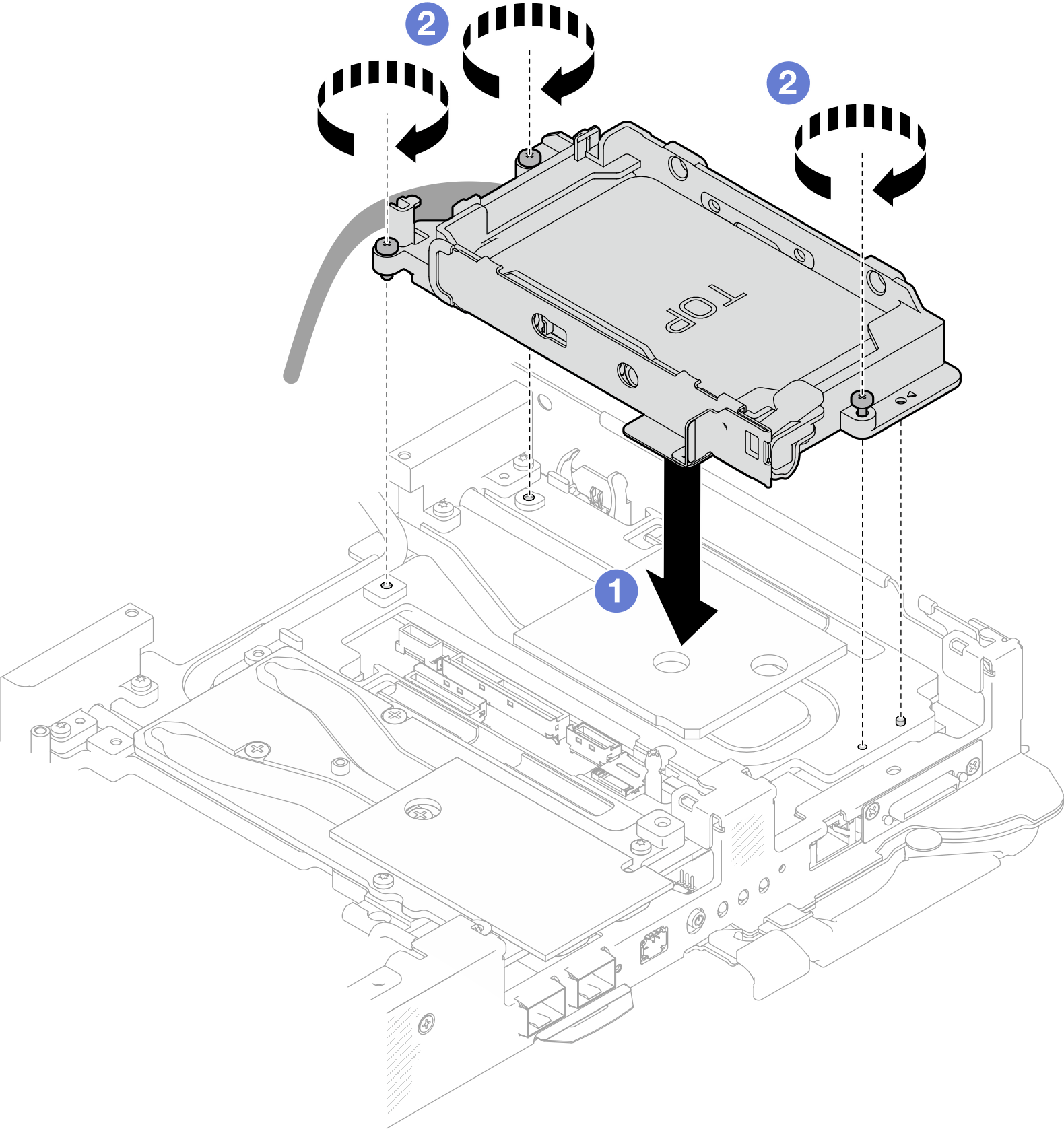

Figure 6. Installation d’un bloc boîtier d’unités de disque dur 7 mm

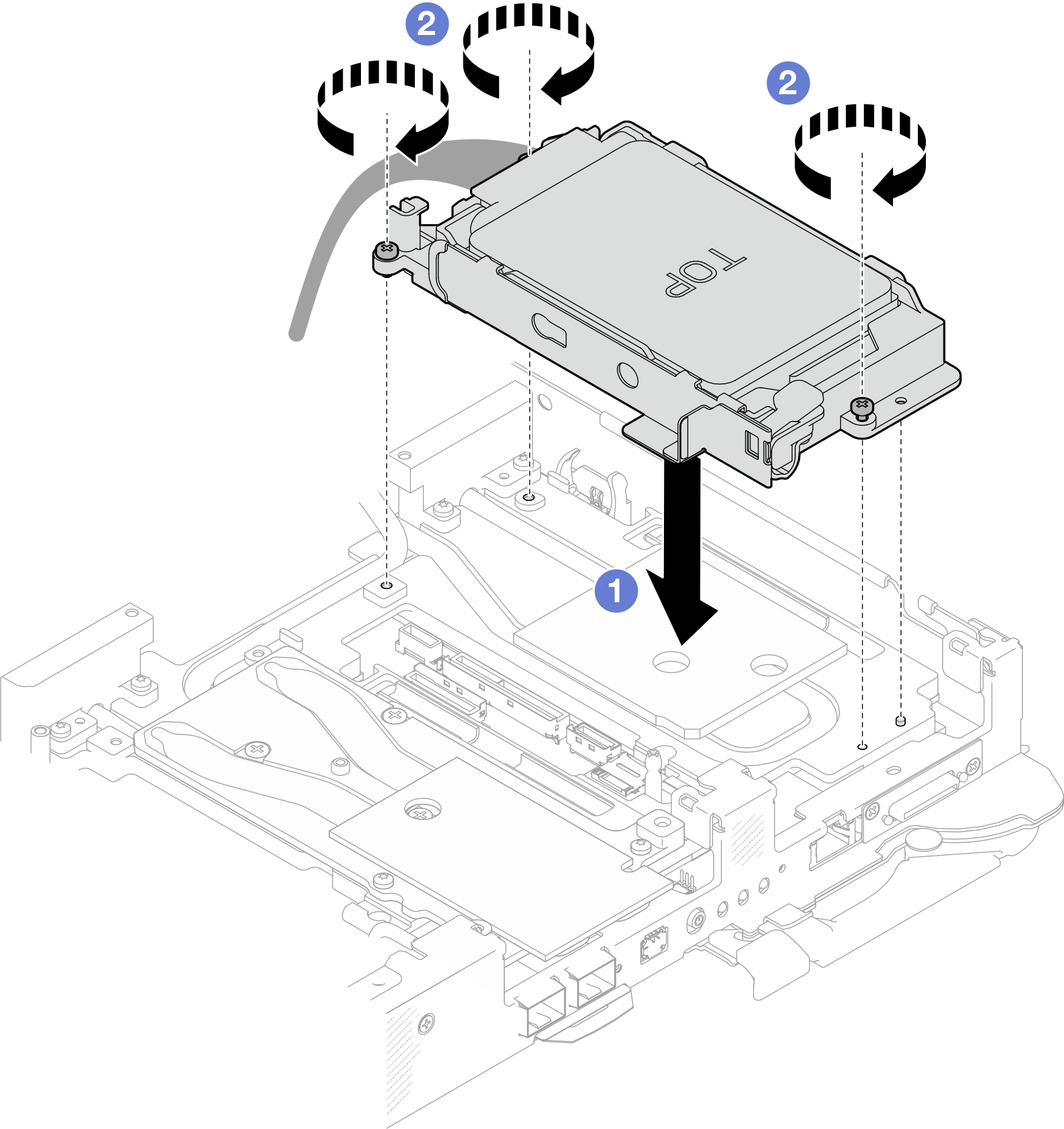

Figure 7. Installation de deux blocs boîtier d’unités de disque dur 7 mm
- Connectez le câble du bloc unité à la carte mère et acheminez le câble comme indiqué dans l’illustration ci-après.Figure 8. Cheminement des câbles du bloc unité
1 Connecteur SATA 2-3 2 Connecteur NVMe 2-3 3 Connecteur d’alimentation de l’unité 1
Installez les traverses. Voir Installation des traverses.
Installez le cache du plateau. Voir Installation d'un cache de plateau.
Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.
- Branchez tous les câbles externes requis sur la solution.RemarqueExercez une force supplémentaire pour connecter les câbles QSFP à la solution.
Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
