Instalación de un conjunto del compartimiento de la unidad
Use esta información para instalar un conjunto de compartimiento de la unidad.
Acerca de esta tarea
Herramientas requeridas
Para obtener instrucciones y la ubicación de la almohadilla de espacio, consulte Identificación y ubicación de la almohadilla de espacio.
Antes de sustituir la almohadilla de espacio, limpie suavemente la superficie con una toallita de limpieza con alcohol.
Sostenga la almohadilla de espacio con cuidado para evitar que se deforme. Asegúrese de que el material de la almohadilla de espacio no bloquee aberturas ni orificios de tornillos.
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Asegúrese de que las unidades estén instaladas correctamente en el conjunto del compartimiento de la unidad. Consulte Instalación de una unidad.
- Un video de este procedimiento está disponible en YouTube.
Procedimiento
- Asegúrese de que los rellenos vacíos del marco biselado estén instalados. Si no es así, instálelos en el nodo.Figura 1. Instalación del relleno vacío del marco biselado

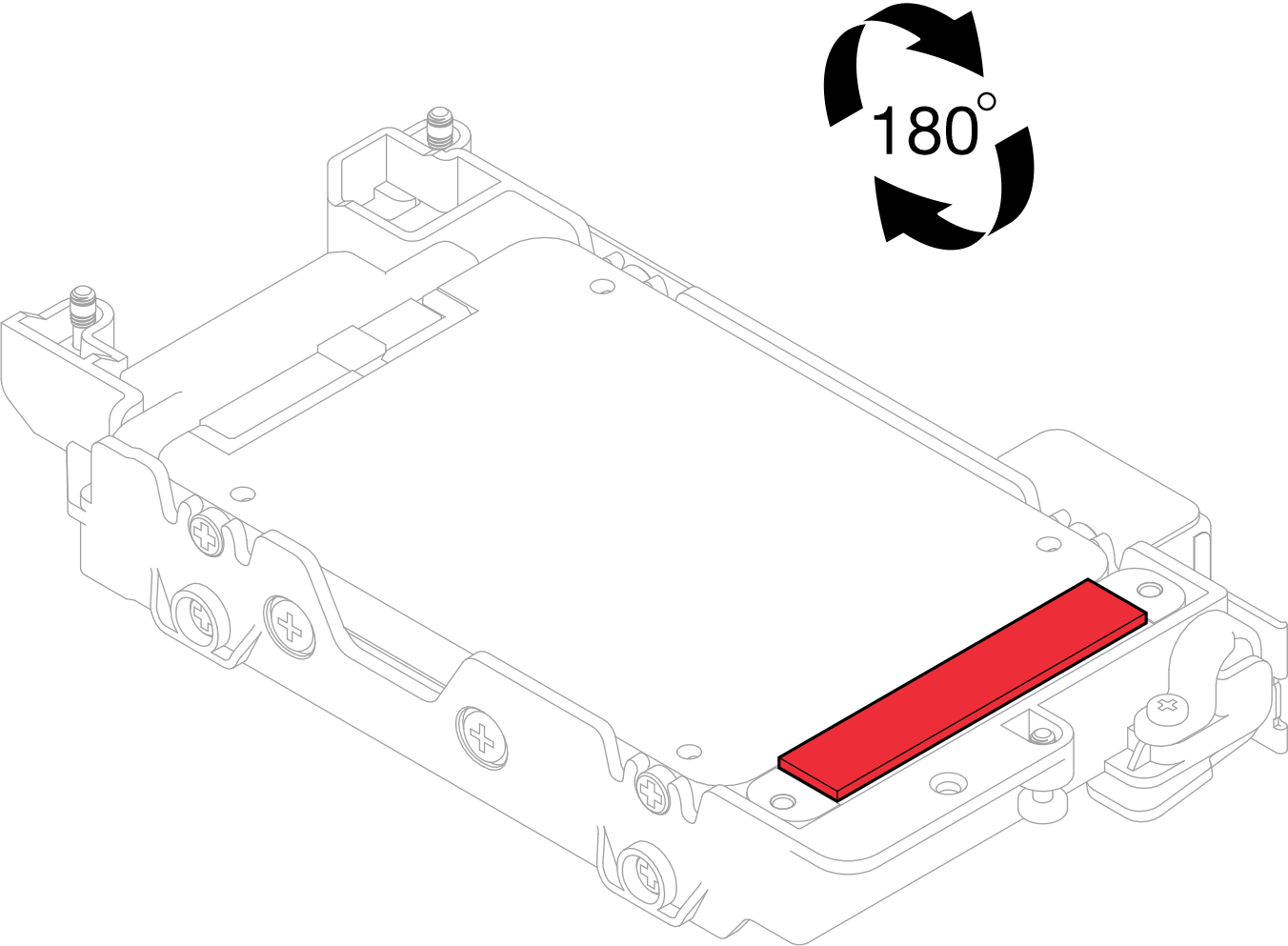

- Si la almohadilla de espacio ubicada en el lado opuesto del compartimiento de la unidad está dañada o desconectada, sustitúyala con una nueva. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.Figura 2. Ubicación de las almohadillas de espacio
- Si la almohadilla de espacio del compartimiento de la unidad está dañada o desconectada, sustitúyala con una nueva. Consulte lo siguiente para conocer la ubicación de la almohadilla de espacio de cada compartimiento de la unidad. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.NotaAlinee la almohadilla de espacio con la marca en el bucle de agua al conectar la almohadilla de espacio.Figura 3. Marcas en el bucle de agua para la alineación de la almohadilla de espacio

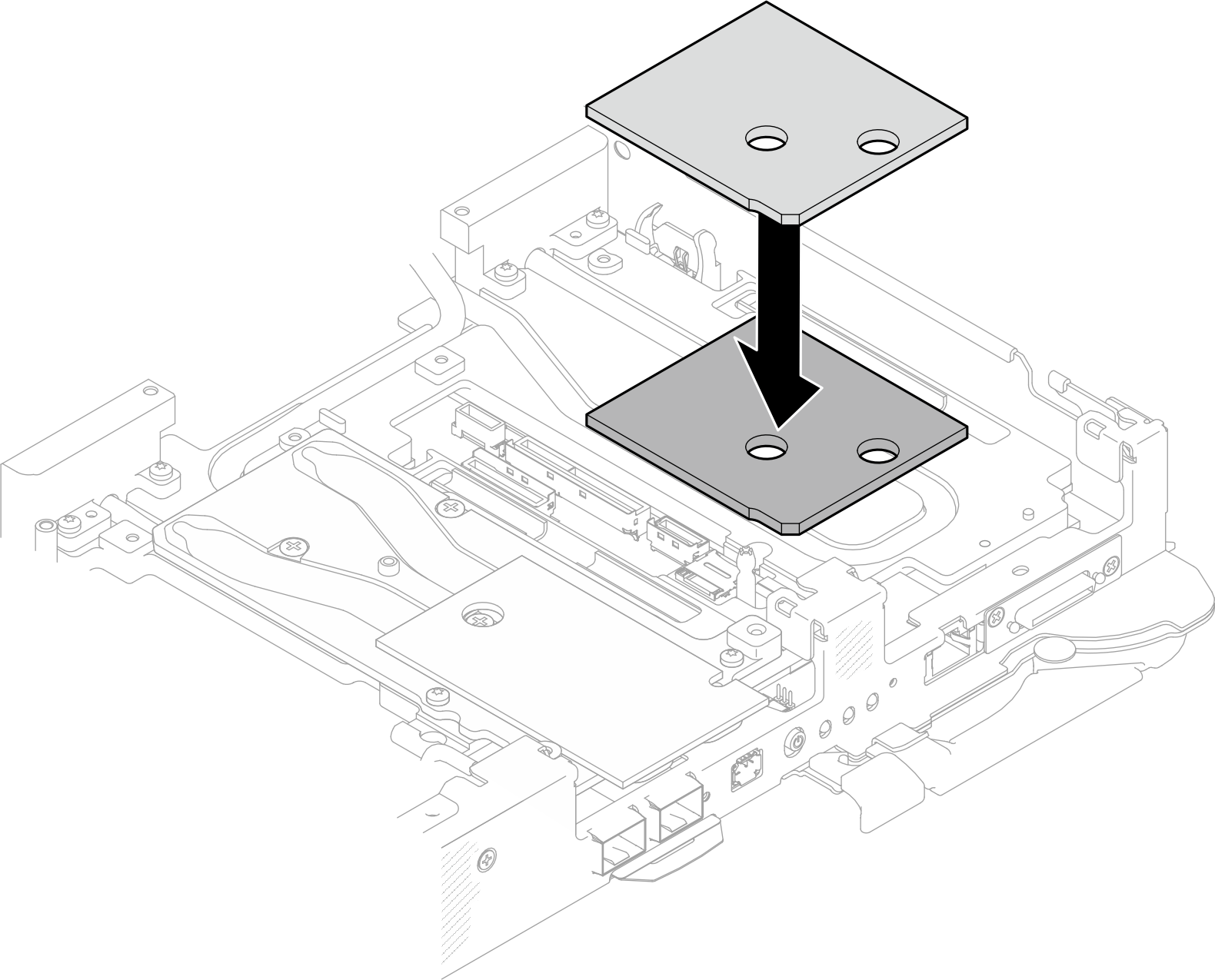

Figura 4. Sustituir la almohadilla de espacio
- Instale el conjunto del compartimiento de la unidad.
Instale el conjunto de la unidad en el nodo.
Fije los 3 tornillos.

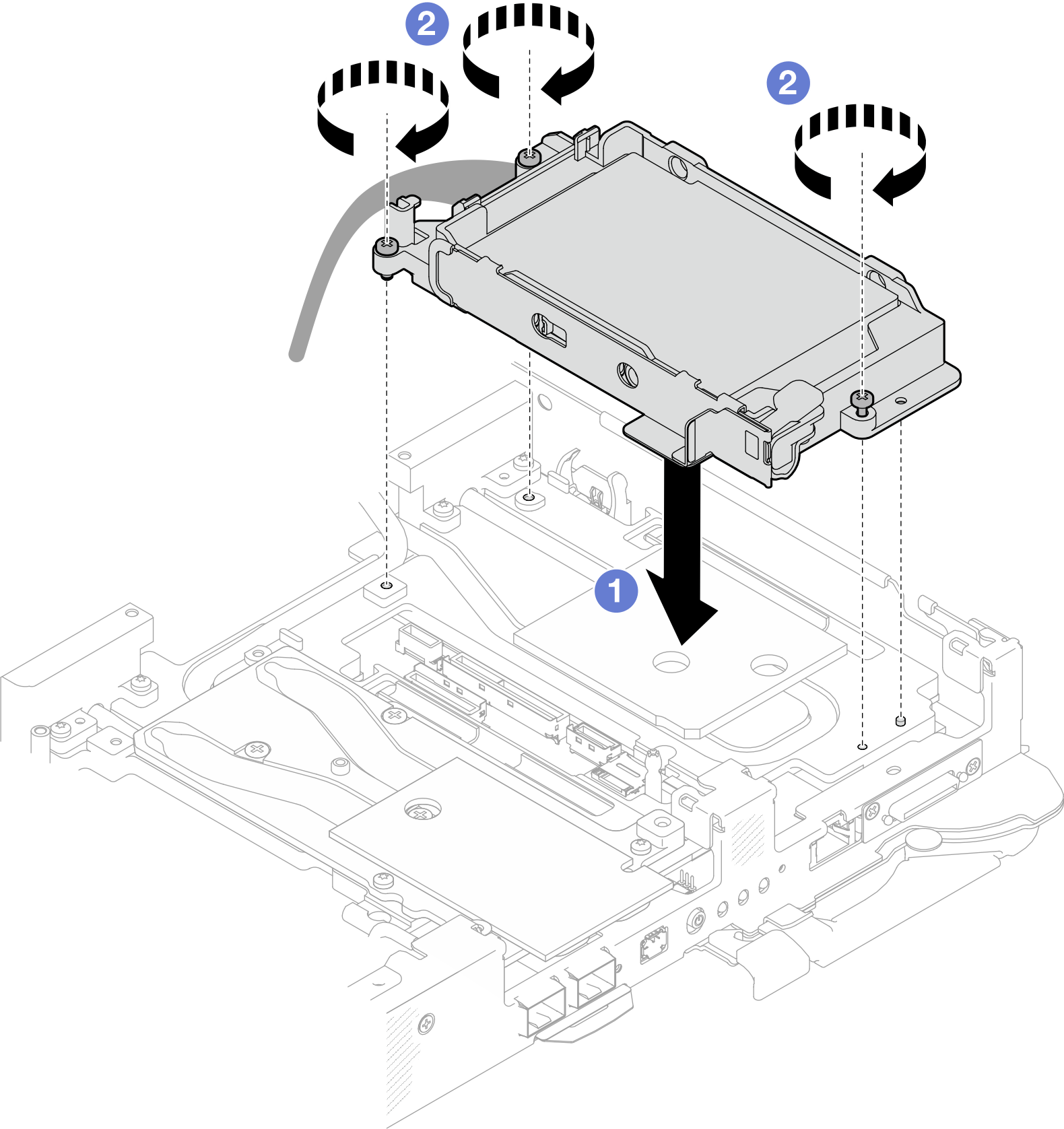

Figura 5. Instalación de un conjunto de compartimiento de la unidad de 15 mm

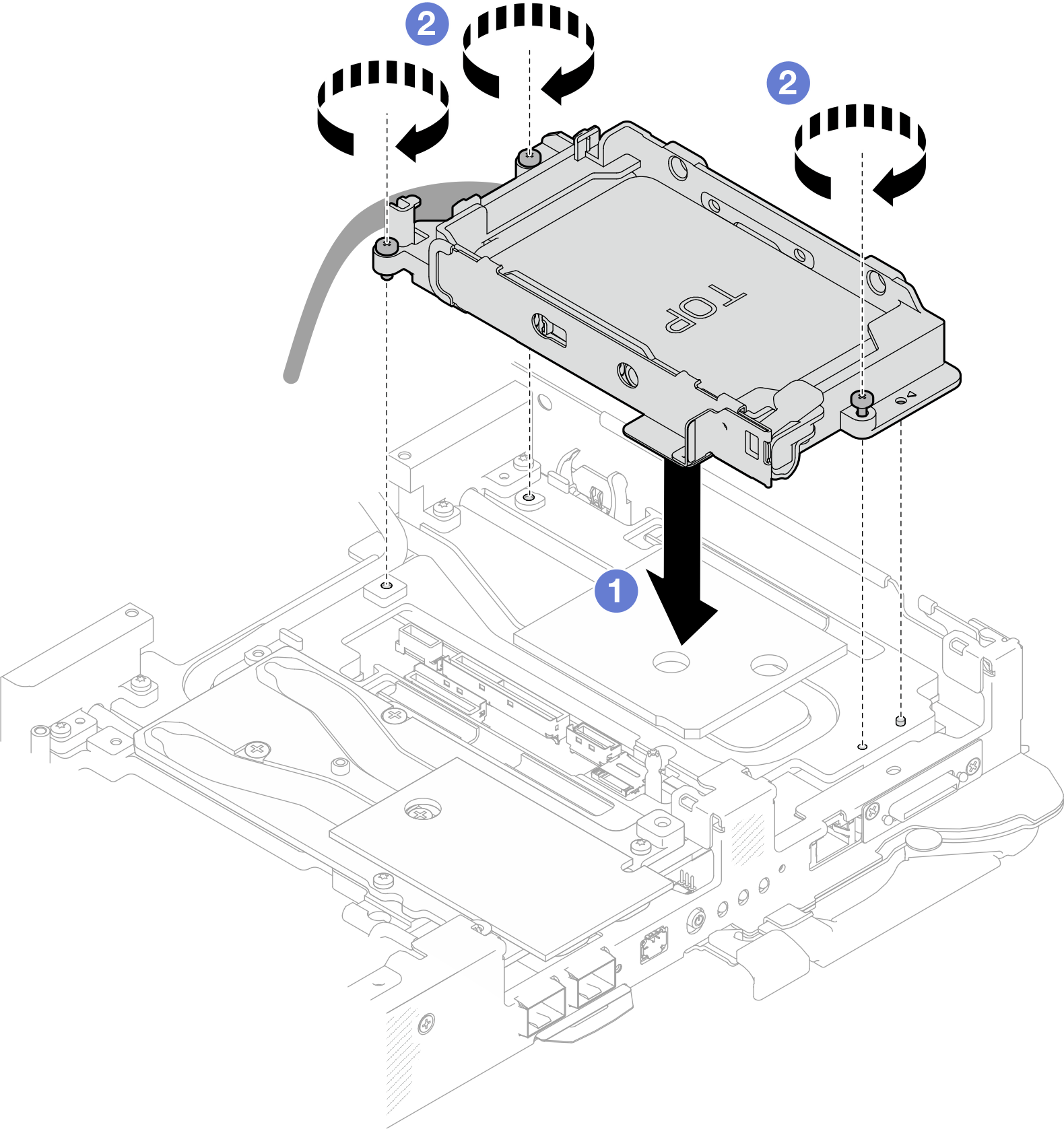

Figura 6. Instalación de un conjunto de compartimiento de la unidad de 7 mm

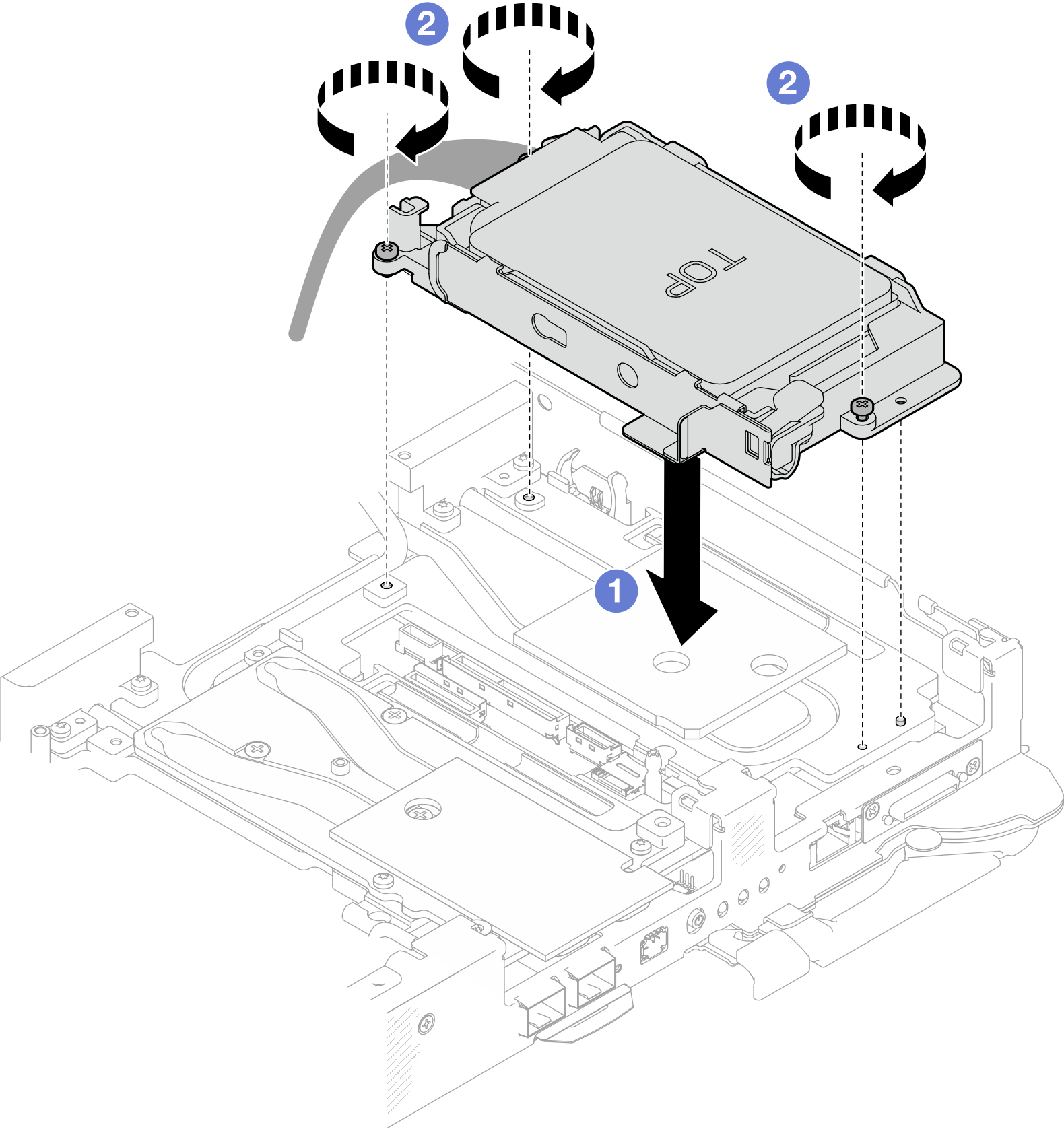

Figura 7. Instalación de dos conjuntos de compartimiento de la unidad de 7 mm
- Conecte el cable del conjunto de la unidad a la placa del sistema y disponga el cable de acuerdo con la siguiente ilustración.Figura 8. Disposición de los cables del conjunto de la unidad
1 Conector SATA 2-3 2 Conector NVMe 2-3 3 Conector de alimentación de unidad 1
Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.
Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.
Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.
- Conecte todos los cables externos necesarios a la solución.NotaUtilice fuerza adicional para conectar los cables QSFP a la solución.
Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
