Instalación de una unidad NVMe de 7 mm
Utilice esta información para instalar una unidad NVMe de 7 mm.
Acerca de esta tarea
Herramientas requeridas
Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Para obtener instrucciones y la ubicación de la almohadilla de espacio, consulte Identificación y ubicación de la almohadilla de espacio.
Antes de sustituir la almohadilla de espacio, limpie suavemente la superficie con una toallita de limpieza con alcohol.
Sostenga la almohadilla de espacio con cuidado para evitar que se deforme. Asegúrese de que el material de la almohadilla de espacio no bloquee aberturas ni orificios de tornillos.
- Un video de este procedimiento está disponible en YouTube.
Procedimiento

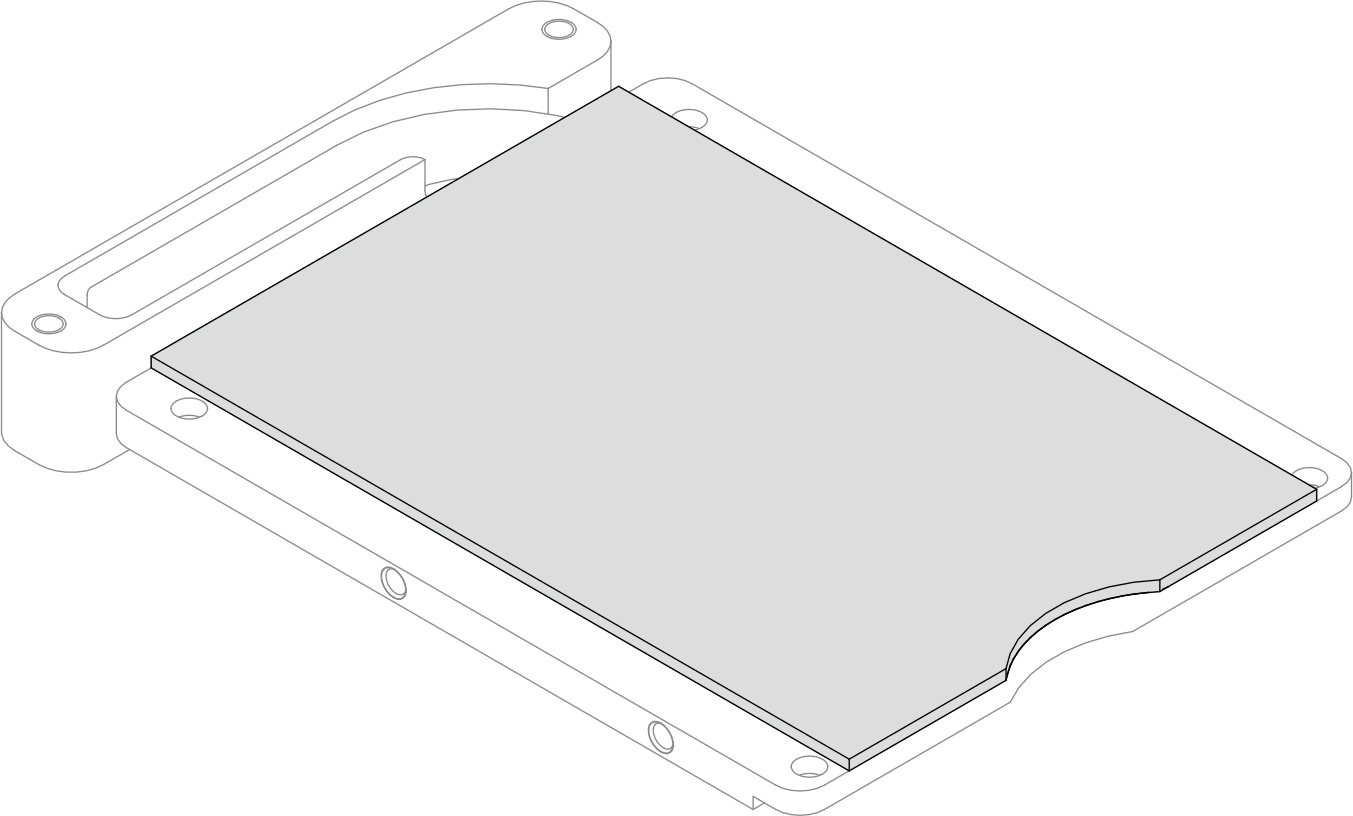

- Si la almohadilla de espacio de la placa de conducción está dañada o separada, deseche la placa de conducción. A continuación, instale una nueva placa de conducción ya adherida a la almohadilla de espacio.Figura 1. Instalación de la almohadilla de espacio de la placa de conducción

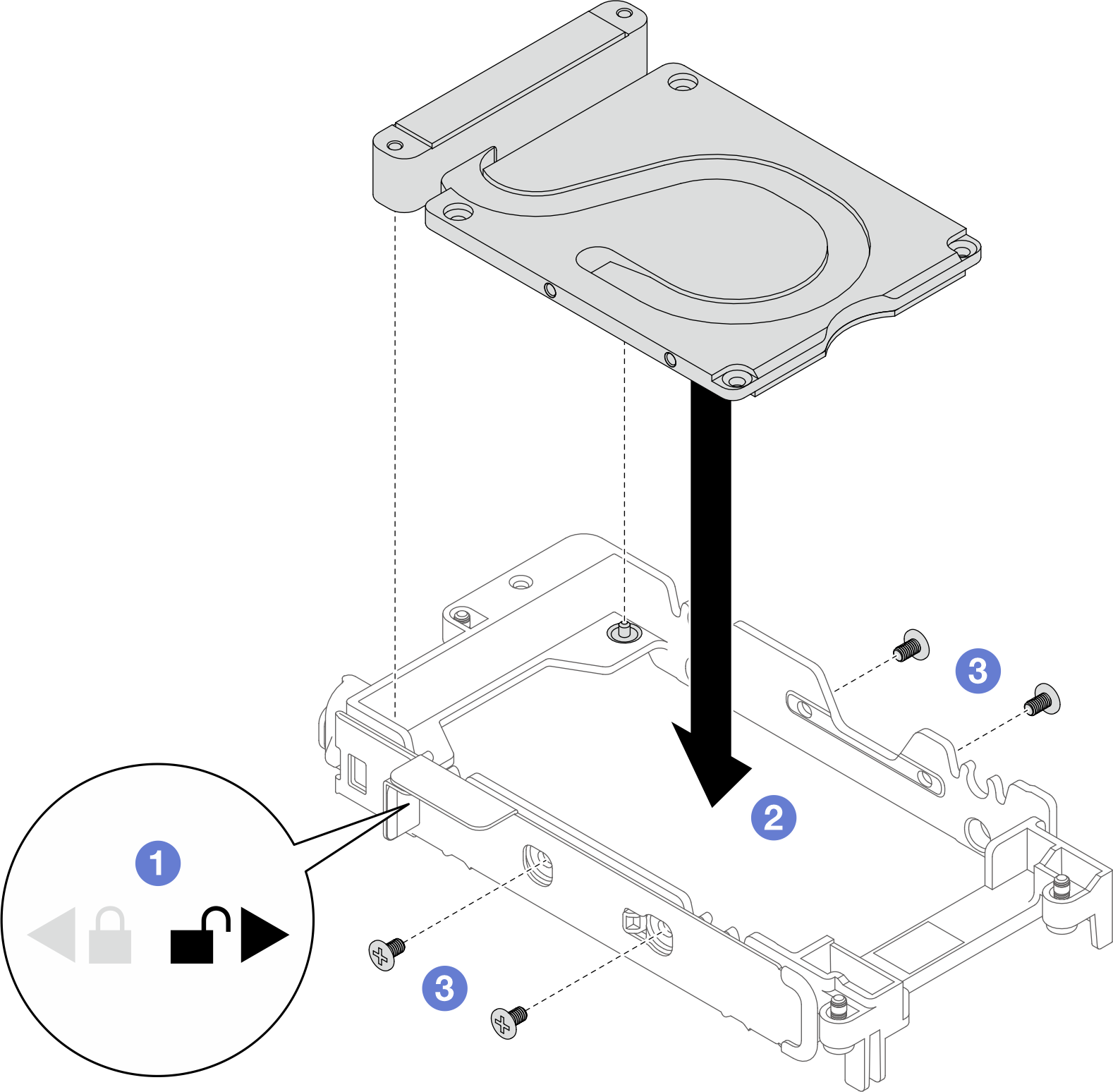

- Instale la placa de conducción en el compartimiento de la unidad.
Desbloquee la pestaña metálica del compartimiento de la unidad.
Alinee la placa de conducción con dos patillas guía en el compartimiento de la unidad y, a continuación, instale la placa de conducción en el compartimiento de la unidad, como se muestra.
Instale los cuatro tornillos para fijar la placa de conducción al compartimiento de la unidad.
Figura 2. Instalación de la placa de conducción

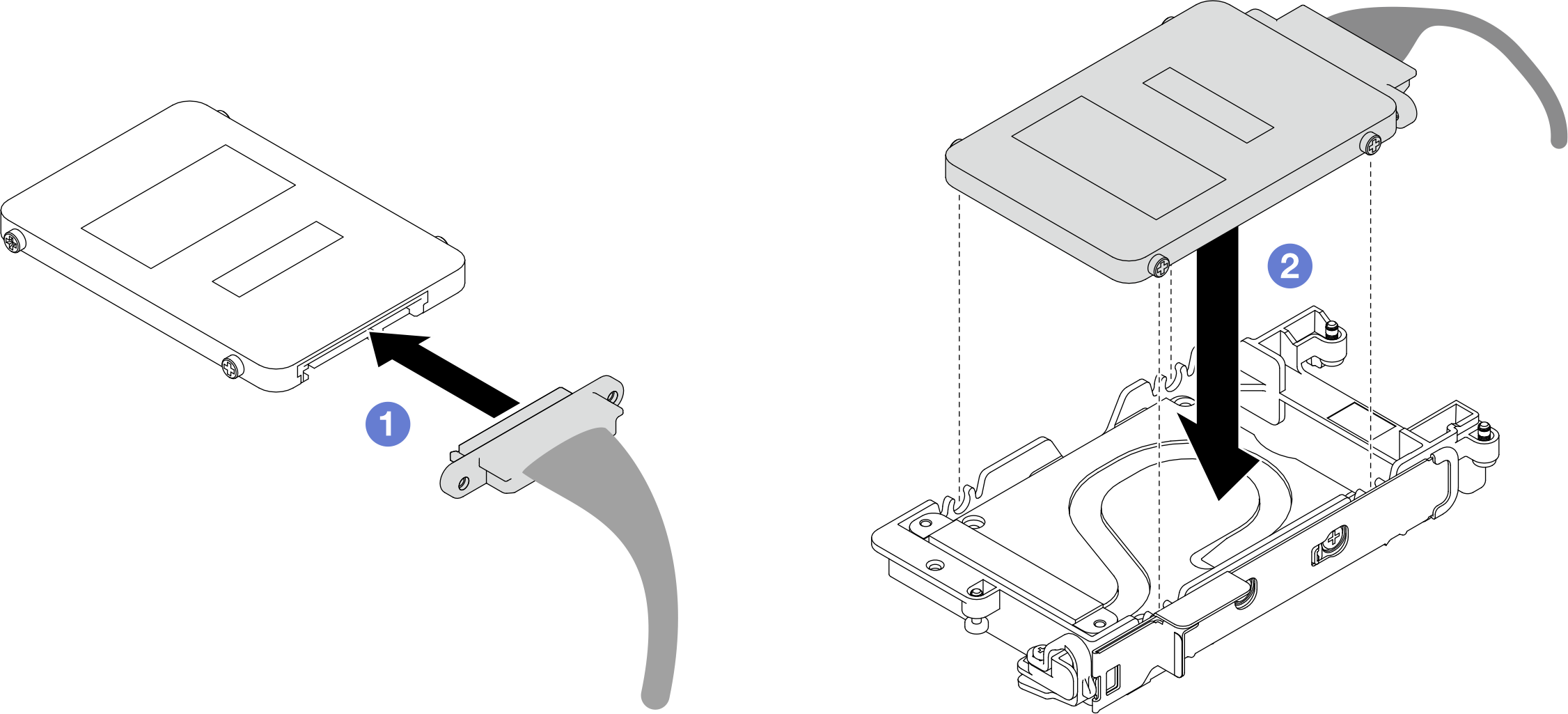

- Instalar la unidad inferior.
- Conecte el cable con el conector marcado como SSD 0/2 a la unidad.
- Instale la unidad en la parte inferior del compartimiento de la unidad y asegúrese de que esté fija en su lugar.
Figura 3. Instalación de la unidad inferior

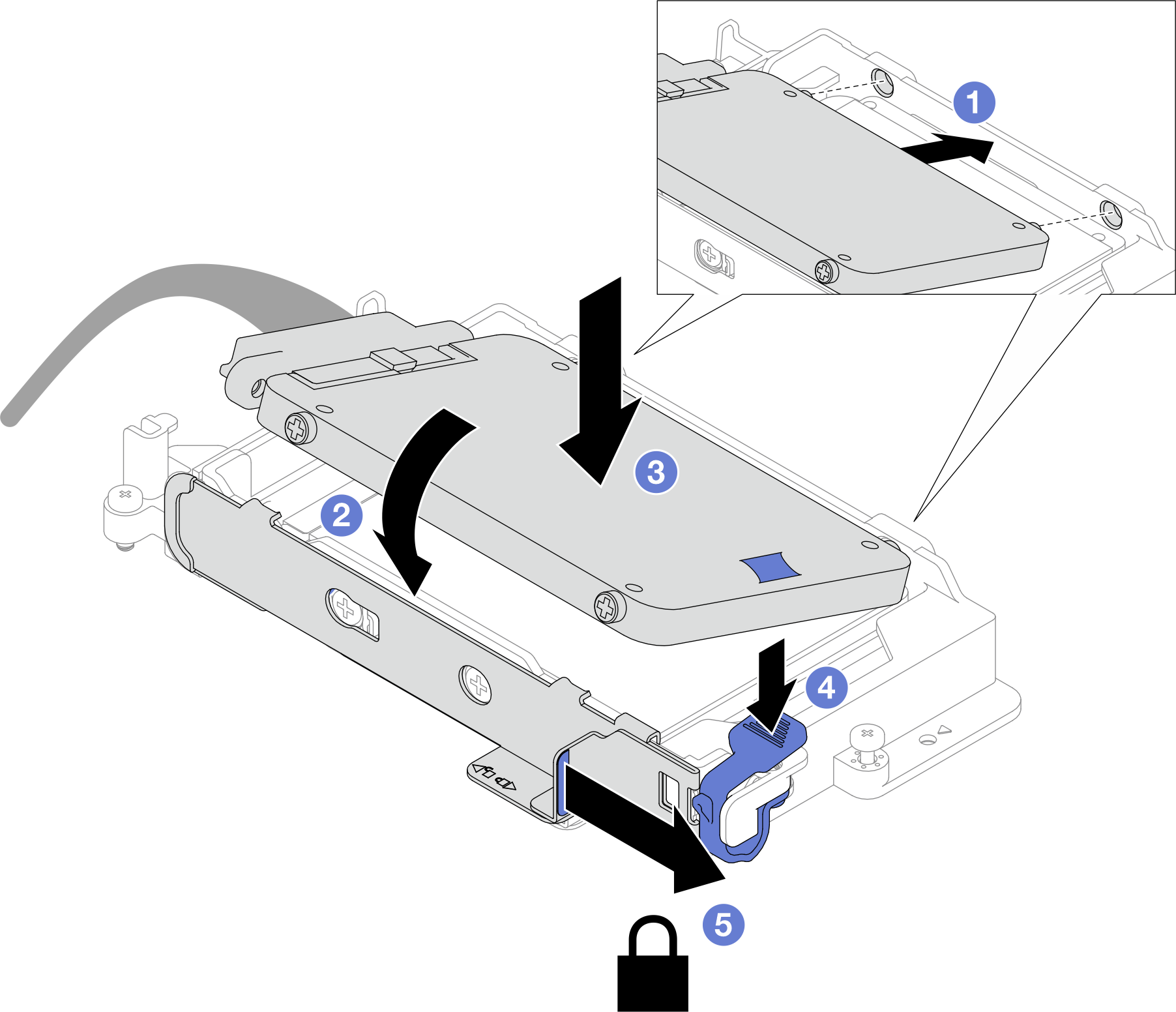

- Instale la unidad superior.
- Conecte el cable con el conector marcado como SSD 1/3 a la unidad. A continuación, inserte los tornillos de la unidad en los dos orificios de tornillos del compartimiento de la unidad.
- Gire la unidad en el compartimiento de la unidad.
- Presione la unidad en el compartimiento de la unidad.
Mientras presiona la unidad, mantenga presionado el pestillo de liberación.
Deslice la pestaña metálica para bloquearla.
Figura 4. Instalación de la unidad superior

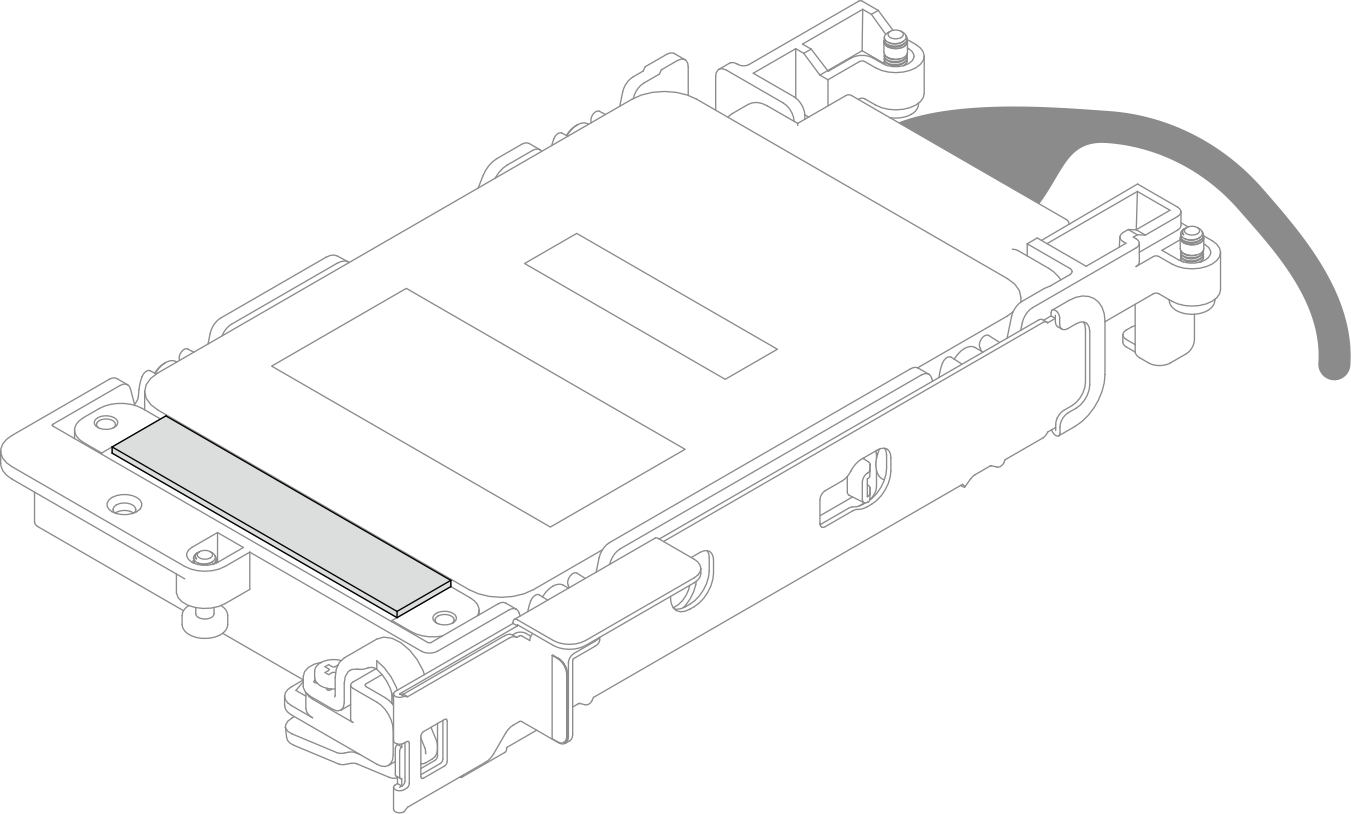

- Sustituya la almohadilla de masilla de la placa de conducción. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.
Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.
Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.
Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.
- Conecte todos los cables externos necesarios a la solución.NotaUtilice fuerza adicional para conectar los cables QSFP a la solución.
Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
