Installation d’une unité NVMe 7 mm

Les informations ci-après vous permettent d’installer une unité NVMe 7 mm.

Procédure

1. Si le tampon d’espace de la plaque de conduction est endommagé ou déconnecté, jetez la plaque de conduction. Ensuite, installez une nouvelle plaque de conduction déjà dotée du tampon d’espace.

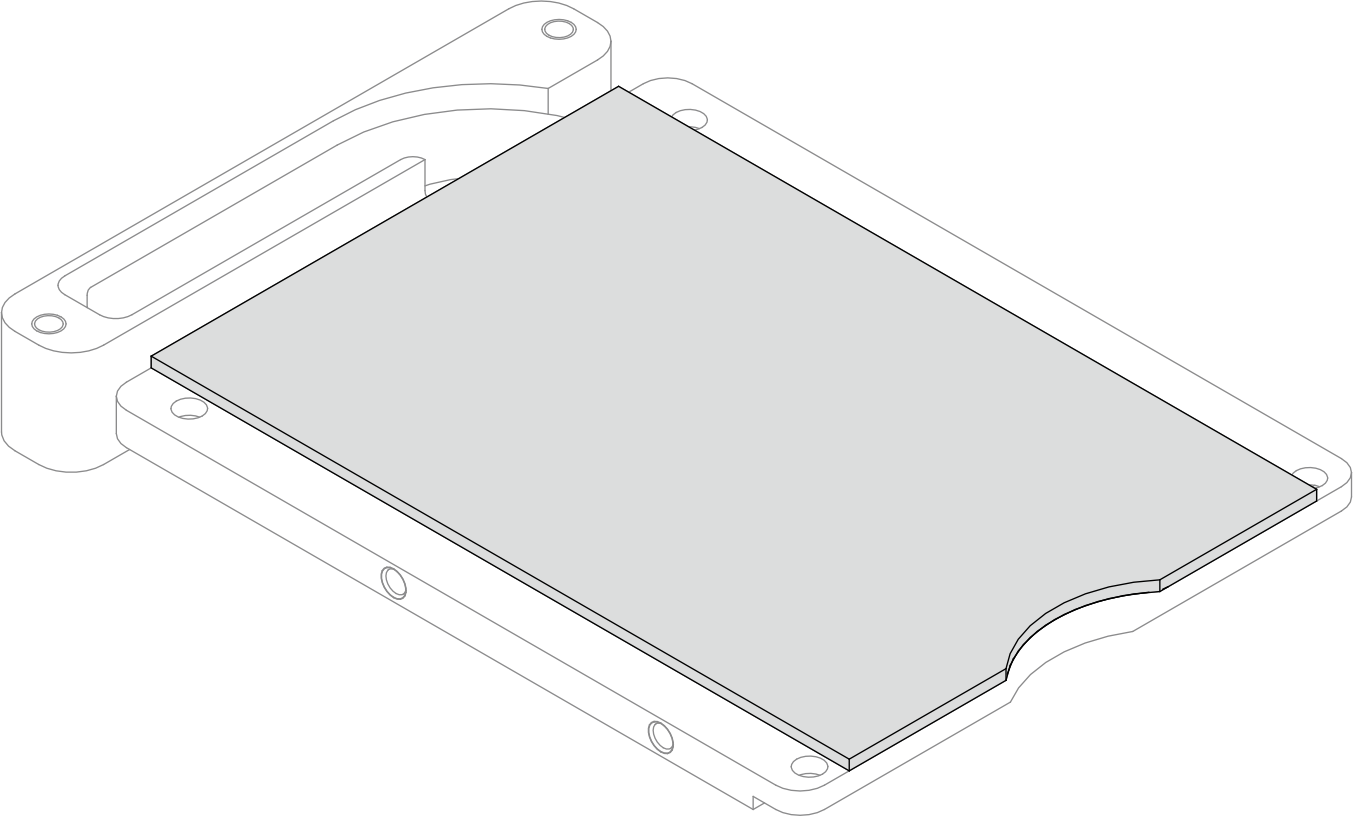

   Figure 1. Installation d’une plaque de conduction dotée d’un tampon d’espace


2. Installez la plaque de conduction dans le boîtier d’unités de disque dur.
   1. Déverrouillez la languette en métal du boîtier d’unités de disque dur.
   2. Alignez la plaque de conduction sur deux broches de guidage du boîtier d’unités de disque dur. Ensuite, installez la plaque de conduction dans ce dernier, tel qu’indiqué.
   3. Installez les quatre vis pour fixer la plaque de conduction au boîtier d’unités de disque dur.

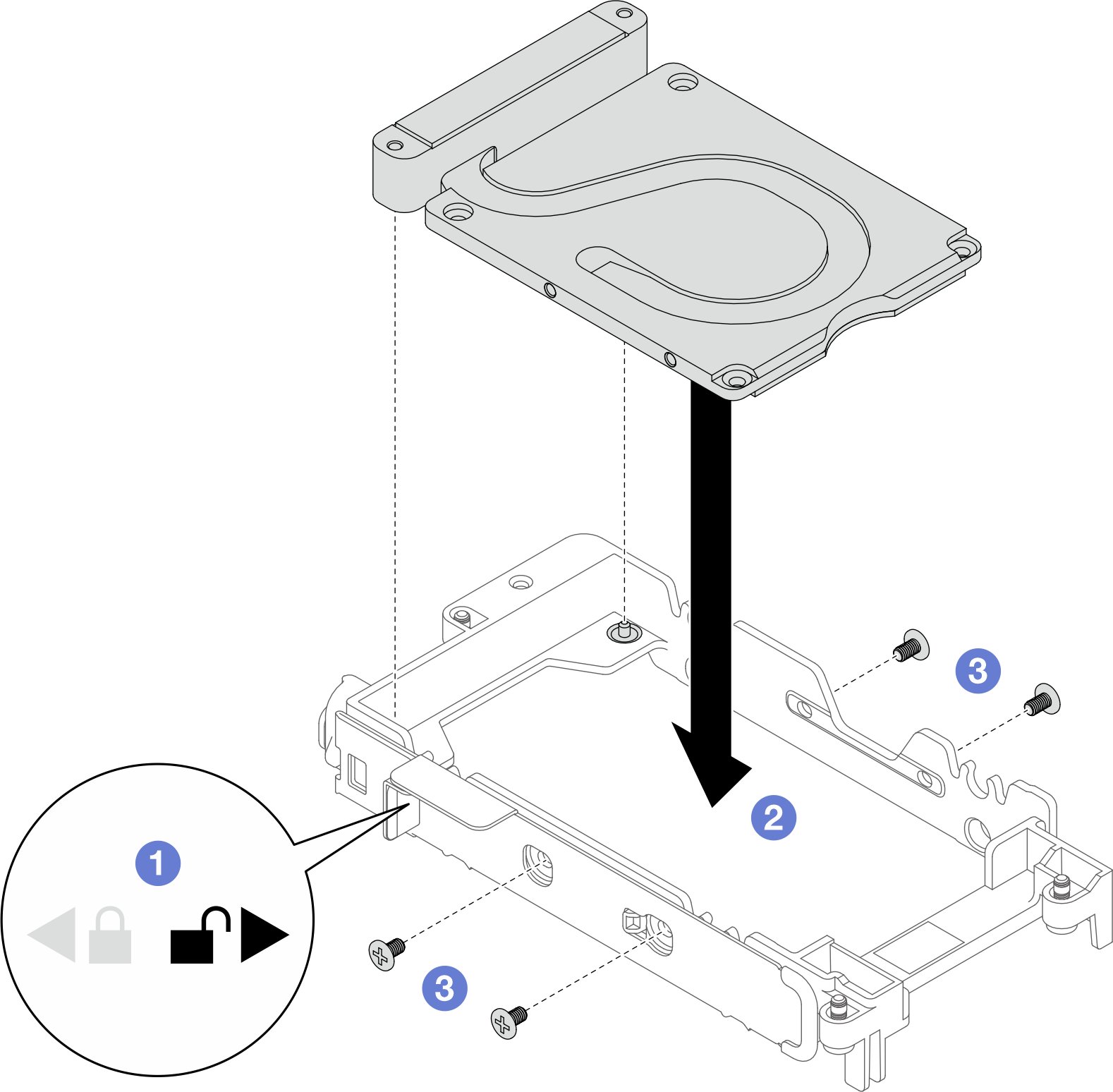

   Figure 2. Installation d’une plaque de conduction


3. Installez l’unité inférieure.
   1. Connectez le câble dont l’extrémité de branchement est étiquetée SSD 0/2, puis branchez-le sur l’unité.
   2. Installez l’unité dans la partie inférieure du boîtier d’unités de disque dur. Assurez-vous de sa bonne mise en place.

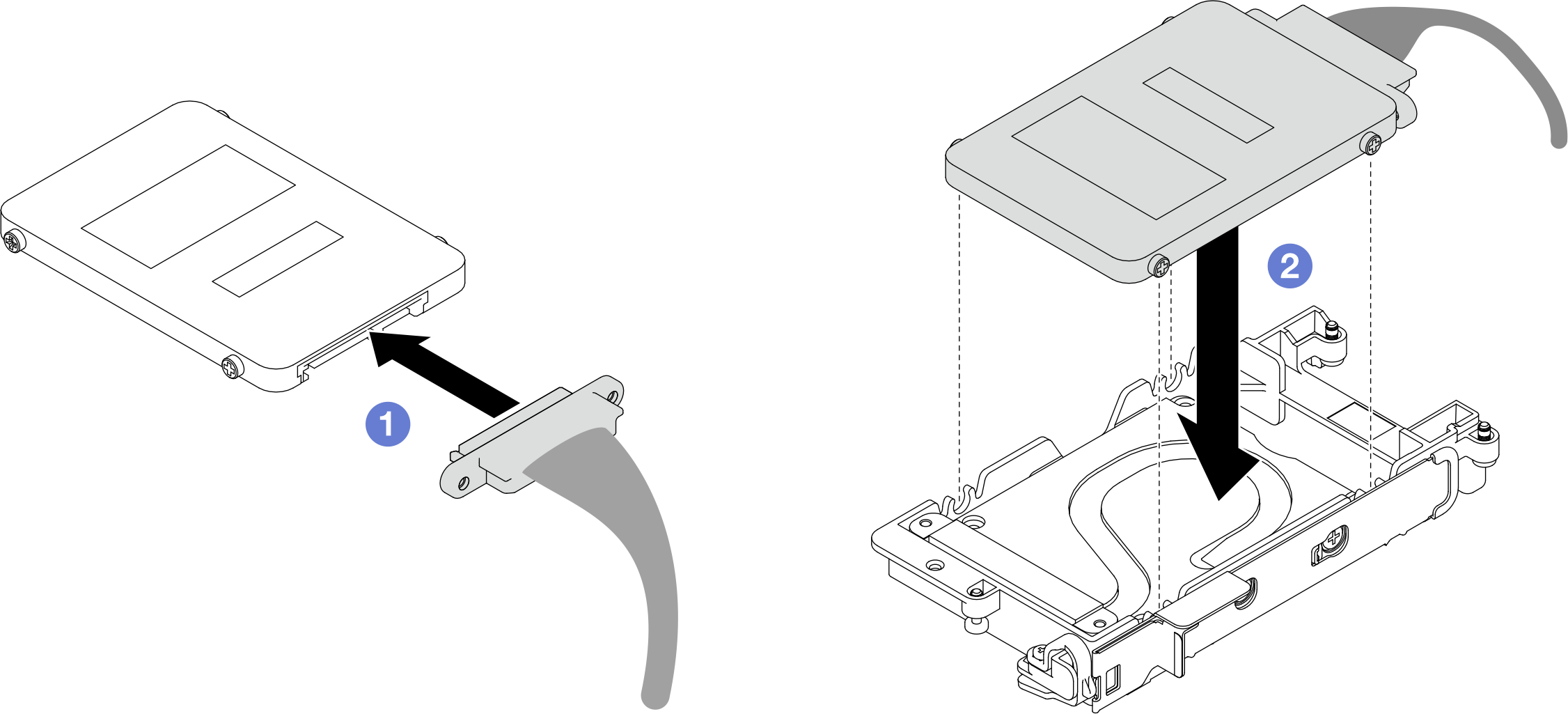

   Figure 3. Installation de l’unité inférieure


4. Installez l’unité supérieure.
   1. Connectez le câble dont l’extrémité de branchement est étiquetée SSD 1/3, puis branchez-le sur l’unité. Insérez ensuite les vis de l’unité dans les deux trous de vis du boîtier d’unités de disque dur.
   2. Faites pivoter l’unité dans le boîtier d’unités de disque dur.
   3. Appuyez sur l’unité dans le boîtier d’unités de disque dur.
   4. Tout en appuyant sur l’unité, poussez et maintenez le loquet de déblocage.
   5. Faites coulisser la languette en métal en position verrouillée.

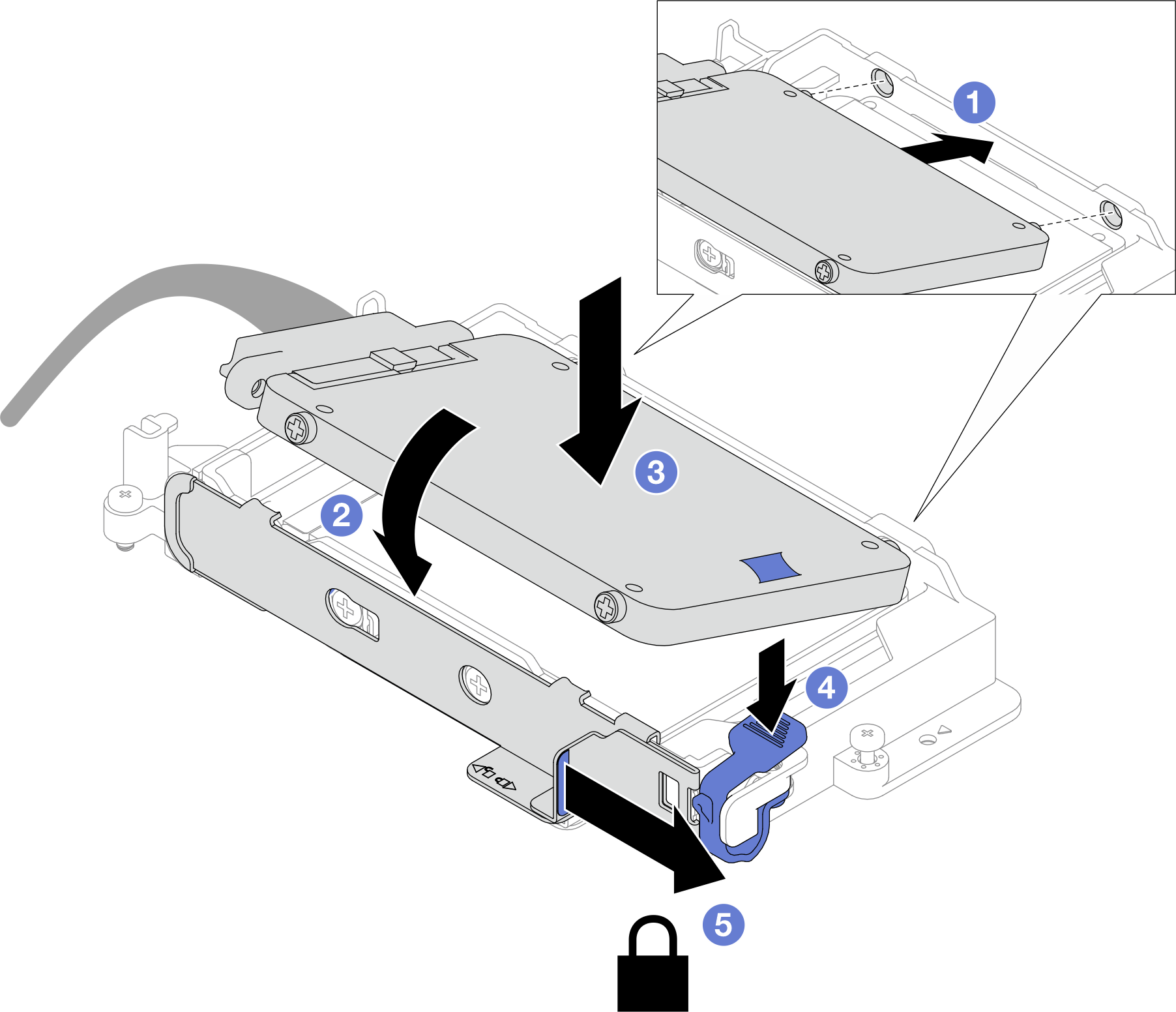

   Figure 4. Installation de l’unité supérieure

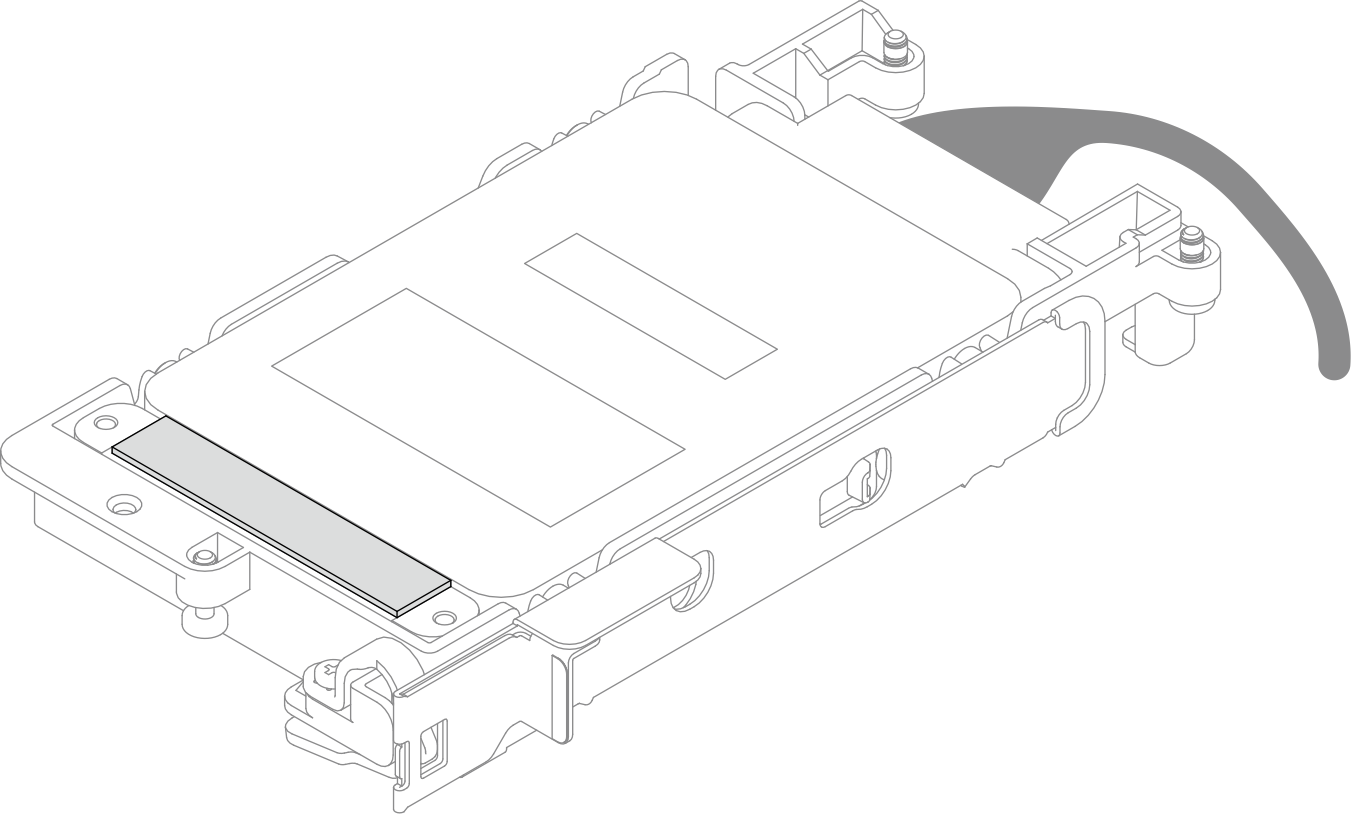

5. Remplacez le tampon de mastic sur la plaque de conduction. Assurez-vous de bien suivre les Consignes de remplacement du tampon d’espace/tampon de mastic.
