安装 E3.S 1T 中间硬盘

按以下信息安装 E3.S 1T 中间硬盘。

关于本任务

必备工具

  • 适用于 PH1 螺钉的十字螺丝刀

  • MID E3.S TOP Gap Pad (SC750 V4)

重要
间隙垫更换准则

  • 有关间隙垫的位置和说明，请参阅间隙垫识别和位置。

  • 在更换间隙垫之前，请使用酒精清洁垫轻轻地清洁表面。

  • 小心地握住间隙垫，以免变形。确保间隙垫材料不会遮挡螺钉孔或开口。

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

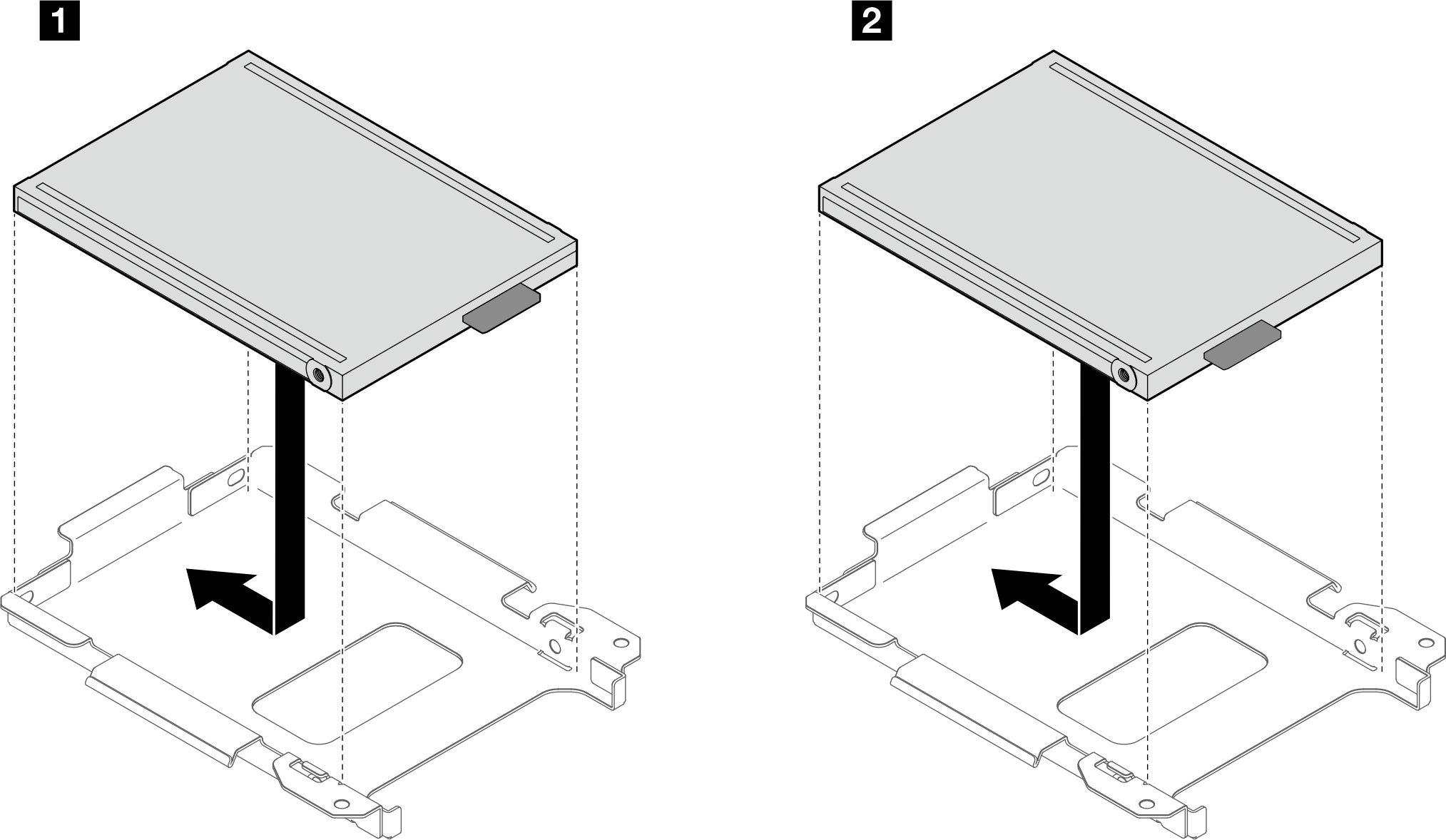

  1. 将 E3.S 1T 硬盘安装到硬盘仓中。
    注意

    顶部散热型硬盘和底部散热型硬盘的硬盘接口方向不同。请确保遵循下图中的硬盘接口方向指导。

    • 硬盘接口方向：
    • 1 底部散热型硬盘
    • 2 顶部散热型硬盘

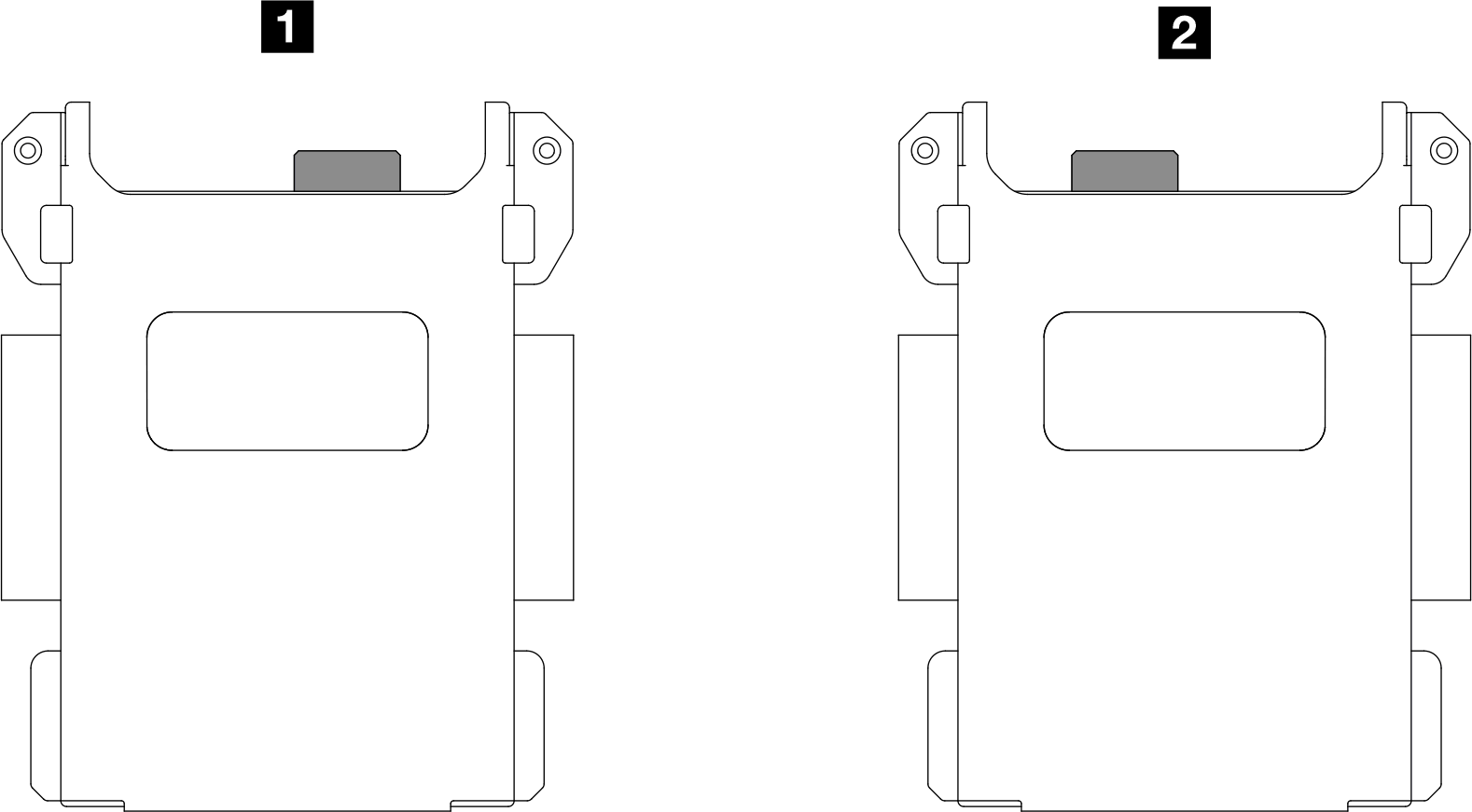

  2. 请确保硬盘接口方向正确，如下图所示。
    • 硬盘接口方向：
    • 1 底部散热型硬盘
    • 2 顶部散热型硬盘


  3. 安装四颗 PH 1 螺钉以将硬盘固定到硬盘仓。
    图 1. 将螺钉安装到硬盘仓

完成之后

  1. 安装中间 E3.S 硬盘仓。请参阅安装 E3.S 1T 中间硬盘仓组合件。

  2. 安装托盘外盖。请参阅安装托盘外盖。

  3. 将托盘装入机柜。请参阅在机柜中安装托盘。

  4. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  5. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
