Installation d’une unité centrale E3.S 1T

Les informations suivantes vous indiquent comment installer une unité centrale E3.S 1T.

À propos de cette tâche

Outils requis

  • Tournevis pour vis PH 1

  • MID E3.S TOP Gap Pad (SC750 V4)

Important
Consignes de remplacement du tampon d’espace

  • Pour connaître l’emplacement du tampon d’espace et les consignes associées, voir Identification et emplacement du tampon d’espace.

  • Avant de remplacer le tampon d’espace, nettoyez délicatement la surface à l’aide d’un chiffon doux imbibé d’alcool.

  • Maintenez le tampon d’espace en faisant preuve de précautions afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon d’espace.

Avertissement
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Installez une unité E3.S 1T dans le boîtier d’unités de disque dur.
    Avertissement

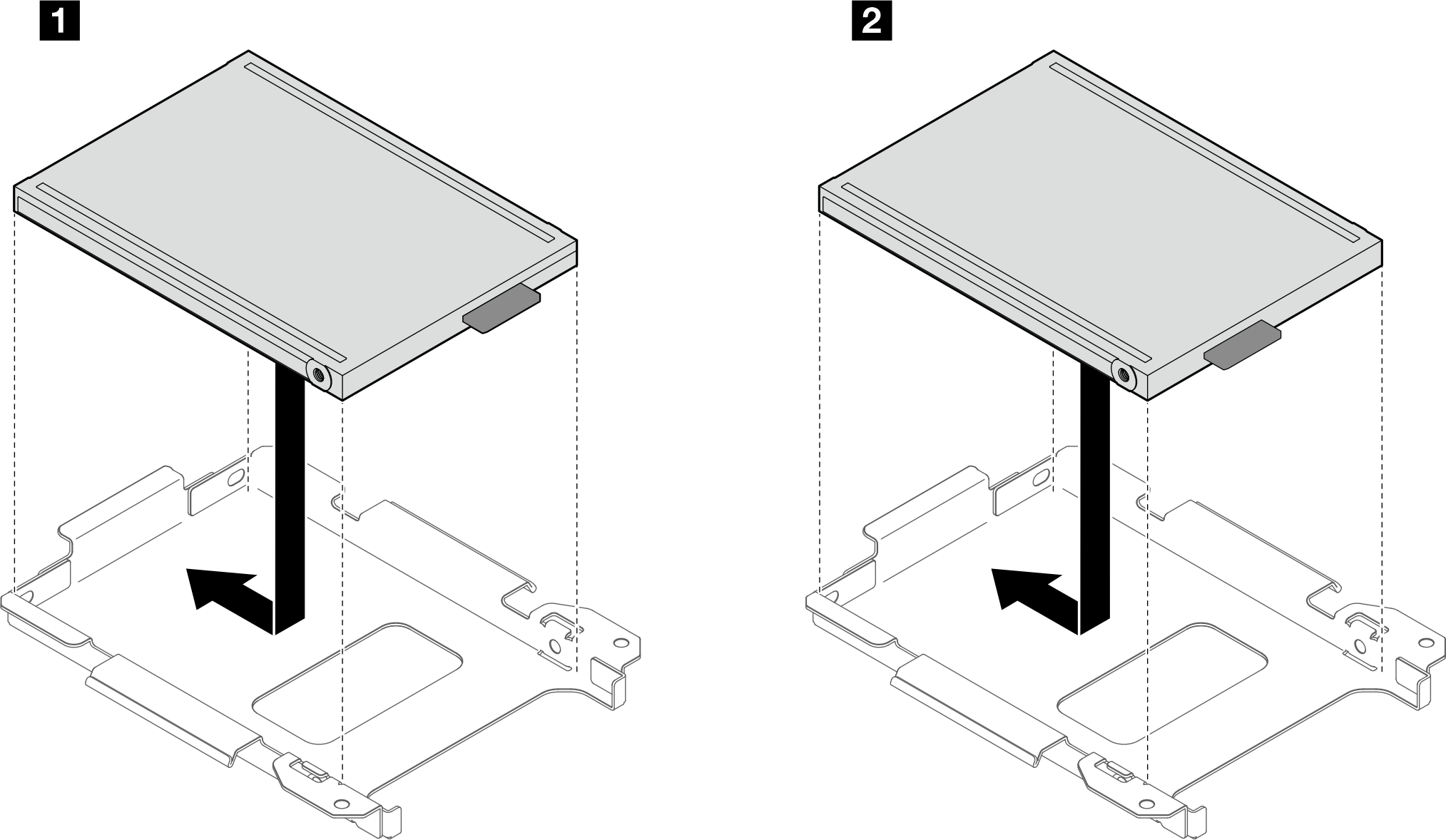

    L’orientation du connecteur d’unité est différente pour l’unité de refroidissement de la partie supérieure et l’unité de refroidissement de la partie inférieure. Veillez à suivre les instructions d’orientation du connecteur d’unité illustrées ci-dessous.

    • Orientation du connecteur d’unité :
    • 1 Unité de refroidissement de la partie inférieure
    • 2 Unité de refroidissement de partie supérieure

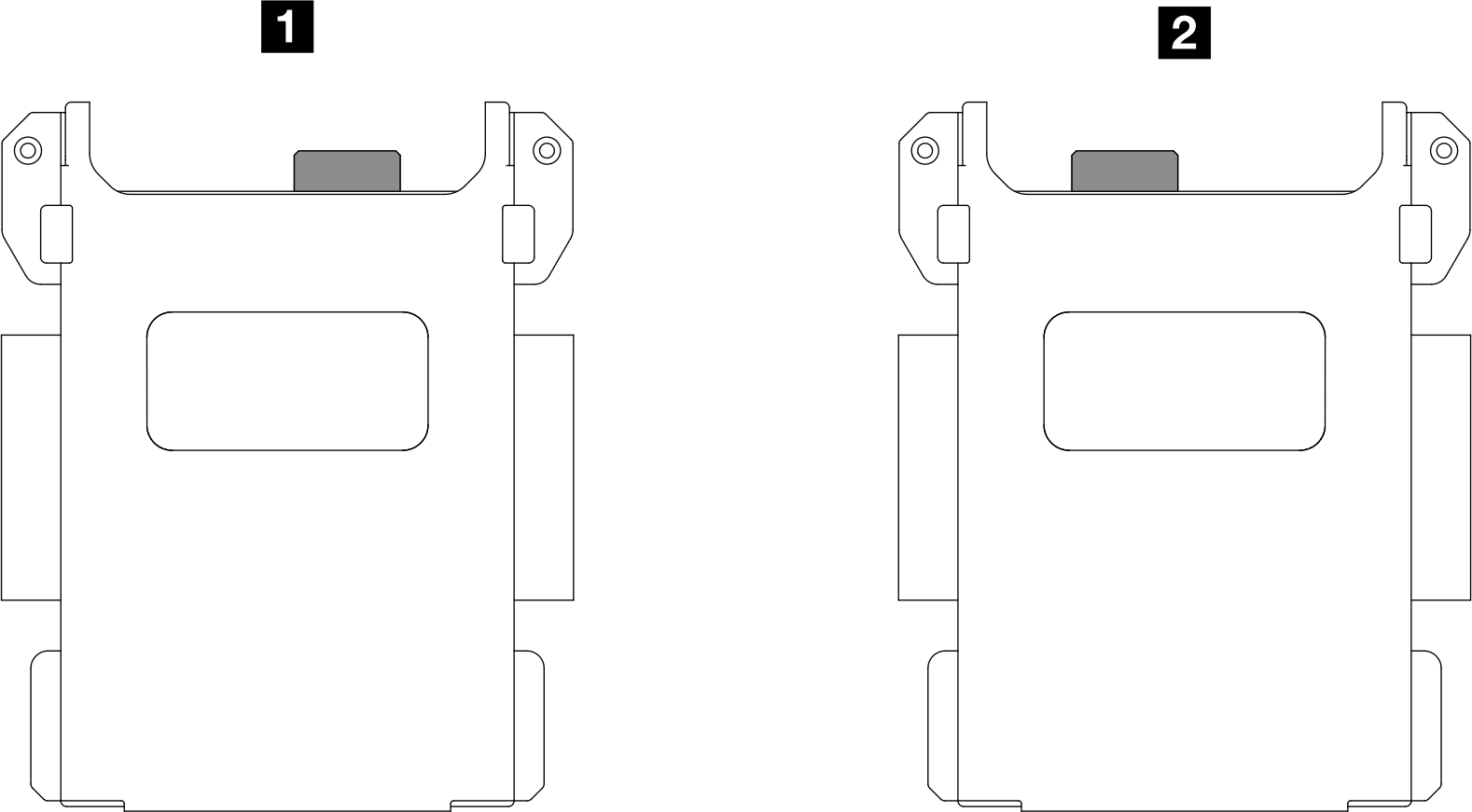

  2. Veillez à ce que le connecteur d’unité soit orienté correctement comme illustré ci-dessous.
    • Orientation du connecteur d’unité :
    • 1 Unité de refroidissement de la partie inférieure
    • 2 Unité de refroidissement de partie supérieure


  3. Installez les quatre vis PH1 pour fixer l’unité au boîtier d’unités de disque dur.
    Figure 1. Installation des vis sur le boîtier d’unités de disque dur

Après avoir terminé

  1. Installez le boîtier d’unités de disque dur E3.s central. Voir Installation d’un assemblage de boîtier d’unités de disque dur central E3.S 1T.

  2. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  3. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  4. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.

  5. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
